Klaida ESP sistemoje ir ratų blokavimas: diagnostika ir sprendimai

Šiuolaikinės transporto priemonės stipriai remiasi saugos sistemomis, tokiomis kaip ABS (stabdžių antiblokavimo sistema) ir ESP (elektroninė stabilumo kontrolės sistema), siekiant užtikrinti vairuotojų saugumą ypač ekstremaliose situacijose. Šios modernios automobilio saugumo sistemos užtikrina vairuotojo ir keleivių saugumą sudėtingomis eismo sąlygomis. Tačiau, kaip ir bet kuri kita sudėtinga elektroninė sistema, jos gali sugesti arba pradėti veikti netinkamai, prarasdamos savo efektyvumą ar net sukeldamos ratų blokavimą.

ABS ir ESP sistemų svarba automobilyje

Nors tradiciniai stabdžių sistemos elementai nepasikeitė, papildomos elektroninės kontrolės sistemos padarė jas saugesnėmis ir išmanesnėmis. ABS technologija, t. y., sistema, neleidžianti užsiblokuoti ratams stabdymo metu, stabdymo asistentas bei elektroninė trajektorijos sistema (ESP) tapo standartine automobilių stabdžių sistemų dalimi.

Kas yra ESP sistema?

ESP (angl. Electronic Stability Program) - tai elektroninė stabilumo kontrolės sistema, kuri padeda išlaikyti automobilio stabilumą slidžiame kelyje arba staigiuose posūkiuose. Ji padeda išlaikyti automobilį stabilų ir kontroliuojamą, mažindama riziką prarasti kelio sukibimą ar net prarasti valdymą. Sistema veikia jutikliais ir įvairiais davikliais, kurie nuolat stebi automobilio judėjimą, sukimosi greitį, padėtį ir kitus parametrus. ESP sistema stebi vairuotojo manevrus ir automobilio judėjimą - jei ji fiksuoja, kad transporto priemonė pradeda slysti ar važiuoti nevaldoma kryptimi, ESP gali automatiškai stabdyti atskirus ratus ar sumažinti variklio galią, taip padedant atgauti kontrolę. Ši sistema nuo 2014 metų privalo būti diegiama kiekviename automobilyje ir, priklausomai nuo automobilio gamintojo, dar gali būti vadinama ASR arba DSC.

ABS ir ESP gedimų simptomai

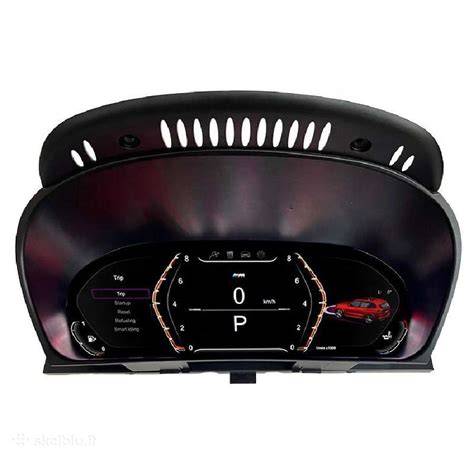

Jei ant jūsų automobilio skydelio užsidegusi ESP lemputė, tai rodo, kad sistema pastebėjo gedimą arba klaidą ir nebegali veikti tinkamai. Tai nereiškia, kad automobilis tampa pavojingas, bet tikriausiai prarandama tam tikra saugumo sistema. Užsidegusi ESP lemputė gali reikšti, kad sistemoje yra gedimas arba klaida, ir reikia nedelsiant imtis veiksmų. Laiku atpažinus simptomus ir atlikus tinkamą diagnostiką bei remontą, galima išlaikyti automobilio saugumą ir stabilumą įvairiomis kelio sąlygomis.

Pagrindiniai įspėjamieji ženklai

• Skydelyje užsidega ABS lemputė - tai pagrindinis ženklas, kad ABS sistema susiduria su problema. Lemputė paprastai užsidega iškart užvedus automobilį arba važiuojant. Neužgęstanti arba neįsižiebianti ABS lemputė yra ryškus gedimo požymis.
• ESP lemputės užsidegimas - dažnai kartu su ABS lempute užsidega ir ESP sistema signalizuojanti lemputė. Nuolat žybsinti ESP lemputė įspėja, jog kažkas negerai.
• Automobilis praranda stabilumą stabdant - stabdymo metu pastebimas automobilio slydimas arba prarandamas sukibimas su keliu, kas reiškia, kad ABS sistema nebeveikia tinkamai.
• Stabdžių pedalo vibracija arba pulsuojantis stabdžių pedalas - kai ABS sistema aktyvuojasi neteisingai arba klaidingai interpretuoja duomenis.
• Neveikia arba neveiksmingai veikia stabilumo kontrolė - ESP funkcija praranda efektyvumą, ypač posūkiuose arba važiuojant slidžiu keliu.
• Sumažėjusi stabdymo jėga staigiai stabdant - transporto priemonės stabdymo kelias gali pailgėti arba staigaus stabdymo metu transporto priemonė gali prarasti trajektoriją ir kontrolę.
• Prastesnis stabilumas ant šlapios arba apledėjusios kelio dangos - važiuojant šlapia arba apledėjusia kelio danga, vairuotojas gali pajusti sumažėjusį sukibimą arba ratų praslydimą.

Gedimų kodai ir diagnostika

Profesionali diagnostika parodo klaidas, susijusias su ABS jutikliais, valdymo bloku arba kitais komponentais. Gedimų kodai diagnostikos įrangoje yra svarbiausias žingsnis nustatant problemos šaltinį.

Dažniausios ABS ir ESP gedimų priežastys

Potencialūs gedimai sistemose

• ABS daviklių (jutiklių) gedimai - dažniausiai pasitaikantys gedimai, kai dėl nešvarumų, korozijos ar mechaninių pažeidimų jutikliai nebeatpažįsta rato sukimosi ar siunčia klaidingus signalus.
• ABS valdymo bloko sutrikimai - programinės arba techninės dalies problemos, kurios trukdo sistemai tinkamai veikti.
• ESP modulio gedimai - sutrikimai elektroninėje stabilumo kontrolės sistemoje, kurie dažnai susiję su ABS moduliu.
• Stabdžių sistemos komponentų problemos - stabdžių siurbliai, vožtuvai ar hidraulinės dalys gali sugesti ir paveikti ABS bei ESP veikimą.
• Elektros jungčių ir laidų pažeidimai - nutrūkę laidai, korozija arba prasti kontaktai gali sukelti klaidingus signalus.
• Netinkama programinė įranga - retai, bet galimas ABS/ESP valdymo programinės įrangos gedimas.

Specifinės gedimų priežastys

• Jutiklių užteršimas arba pažeidimai - purvas, drėgmė, rūdys ar mechaniniai pažeidimai dažniausiai sukelia ABS jutiklių gedimus.
• Natūralus komponentų nusidėvėjimas - ilgas naudojimas be priežiūros dažnai lemia sistemos dalių gedimą.
• Mechaniniai stabdžių sistemos pažeidimai - netinkamai sumontuoti arba susidėvėję stabdžių komponentai gali paveikti ABS funkciją.
• Elektros problemos - nutrūkę laidai, korozuoti kontaktai arba netinkama įtampa trukdo sistemų darbui.
• Aplinka ir oro sąlygos - drėgmė, žiemos druskos ar ekstremalios temperatūros gali paveikti jutiklius ir kitus komponentus.
• Netinkamas remontas ar modifikacijos - klaidos atliekant remonto darbus gali sugadinti sistemą arba jos funkcijas.

Dažniausios priežastys, kodėl dega ESP lemputė

ESP lemputė gali užsidegti dėl kelių priežasčių. Kai kurie automobiliai įjungia ESP lemputę vos užvedus, tačiau ji turėtų užgesti po kelių sekundžių. Jei neužgęsta - metas ieškoti priežasties. Jei lemputė neužgęsta, tai reiškia, kad ši saugią važiavimo kontrolę palaikanti sistema laikinai išjungta arba neveikia.

• ESP sistema laikinai įsijungė - jei važiuojate slidžiu keliu ir ratus sumeta, ESP aktyvuojasi ir trumpam mirksi skydelyje. Tai reiškia, kad sistema veikia tinkamai.
• Išjungėte ESP rankiniu būdu - kai kuriuose automobiliuose ESP galima išjungti paspaudus mygtuką.
• Sugedęs rato greičio jutiklis (ABS daviklis) - ESP glaudžiai susijusi su ABS sistema, todėl bet kokie ABS daviklių sutrikimai gali iškart išjungti ESP. Simptomai: Degančios ir ESP, ir ABS lemputės, nepatikimas stabdymas avarinėse situacijose.
• Vairo kampo jutiklio klaida - ESP turi žinoti, kaip sukate vairą. Jei šis jutiklis neteisingai perduoda informaciją, sistema nebegali tiksliai reguliuoti automobilio judėjimo krypties.
• Sugedusi stabdžių sistema - ESP sistemai svarbus stabdžių slėgio paskirstymas, todėl jei yra trūkumas stabdžių skystyje, susidėvėję kaladėlės ar disbalansas, ESP gali būti laikinai išjungta.
• Akumuliatoriaus įtampa arba elektros trikdžiai - ESP reikalauja stabilios elektros srovės. Silpnas akumuliatorius, įtampos svyravimai ar trumpi sujungimai gali išprovokuoti ESP įspėjimus.
• Pavargę arba netinkami padangų slėgio parametrai - jei ratų sukimosi greitis skiriasi, ESP gali klaidingai reaguoti.
• Variklio arba transmisijos klaidos - kai kuriuose modeliuose ESP gali būti išjungiamas dėl kitų sistemų gedimų.
• Suveikusi pati ESP sistema (paslydimo metu) - kartais lemputė užsidega laikinai, kai sistema reaguoja į slydimą. Tokiu atveju lemputė turi užgesti savaime po kelių sekundžių.
• Davinio arba jutiklio gedimas - kadangi ESP sistema nuolat stebi įvairius parametrus, jos neveikimą gali sukelti defektuotas daviklis arba jutiklis.
• Stabilumo kontrolės vieneto problema - dažnai šios lemputės šviesa gali reikšti pačios stabilumo kontrolės vieneto gedimą.

ABS daviklių (jutiklių) problemos

Verta pažymėti, kad be nedidelių, bet nepaprastai svarbių įrenginių, tokių kaip ABS davikliai arba rato apsukų greičio davikliai, šios sistemos negalėtų funkcionuoti. ABS daviklis seka rato sukimosi greitį ir optimizuoja sistemos, atsakingos už stabdymo ir sukibimo kontrolę, darbą. Dažniausiai jis yra montuojamas prie rato ir susideda iš dviejų komponentų: rato dantyto žiedo ir impulsinio žiedo, pritvirtinto prie ašies ir besisukančio kartu su ratu, bei magnetinio daviklio arba daviklio, naudojančio Holo efektą, kurie siunčia duomenis į ABS kontrolės modulį.

Duomenys apie rato sukimosi greitį yra naudojami ABS stiprintuvo aktyvavimui ir slėgio, reikalingo transporto priemonės sustabdymui be ratų blokavimo. Informacija apie rato sukimosi greitį iš ABS valdymo bloko taip pat yra perduodama kitoms sistemoms (variklio, pavarų dėžės, navigacijos bei pakabos kontrolės). Savo montavimo vietoje rato dantytas žiedas ir impulsinis žiedas gali būti pažeisti arba užteršti. Ant daviklio taip pat gali susikaupti dulkių ir purvo. Dėl šių veiksnių daviklis veikia netinkamai arba nesiunčia signalo. Kitos dažnos gedimų priežastys:

• laidų / daviklio vijų nutraukimas dėl padidintos vibracijos;
• vidiniai trumpi jungimai;
• per dideli ratų guolių laisvumai;
• daviklio mechaninis pažeidimas kitų stabdžių sistemos elementų keitimo metu.

Pažeistas ABS daviklis turi įtakos daugeliui stabdžių sistemos funkcijų.

Kaip atlikti diagnostiką ir remontą

Profesionalios diagnostikos žingsniai

Bet kurio daviklio gedimo priežasties nustatymui būtina imtis šių žingsnių:

• Prijunkite diagnostinį prietaisą, užrašykite klaidų kodus ir patikrinkite ABS daviklio realių duomenų parametrus.
• Multimetru ir osciloskopu patikrinkite maitinimo įtampą ir signalą - atlikite matavimus prie daviklio jungties, tokiu būdu diagnozuosite sujungimą tarp valdymo bloko ir daviklio.
• Patikrinkite daviklių jungtis ir laidus, įsitikinkite, kad jie yra tinkamai išvedžioti ir užfiksuoti, o po to patikrinkite, ar jie nėra pažeisti arba užteršti.
• Patikrinkite daviklį ir impulsinį žiedą pažeidimų atžvilgiu. Jei jie yra užteršti, nuvalykite jungčių paviršius vielos šepečiu.

Klaidų kodų supratimas

Štai tipiniai ABS grandinės gedimų kodai:

Trumpalaikiai sprendimai užsidegus ESP lemputei

Jei ESP lemputė užsidegė, galima pabandyti šiuos sprendimus:

• Patikrinkite, ar ESP nėra išjungtas rankiniu būdu - paspauskite ESP mygtuką (dažnai su „OFF“ užrašu) ir pažiūrėkite, ar lemputė išsijungia.
• Išjunkite ir vėl užveskite automobilį - kartais paprastas automobilio perkrovimas gali pašalinti klaidą.
• Patikrinkite padangų slėgį - įsitikinkite, kad slėgis visuose ratuose yra tinkamas pagal gamintojo rekomendacijas.
• Išvalykite ABS/ESP jutiklius - purvas ar sniegas ant ratų jutiklių gali trukdyti sistemai veikti.
• Atlikite diagnostiką su OBD2 skaitytuvu - tai padės nustatyti klaidos kodą ir sužinoti tikslią priežastį.
• Patikrinkite akumuliatoriaus įtampą - jei ji per žema (mažiau nei 12V), gali būti, kad laikas keisti akumuliatorių.

Remonto darbai ir komponentų keitimas

• Profesionali diagnostika - svarbu atlikti išsamią elektroninę diagnostiką naudojant specializuotą įrangą, kad būtų nustatytos tikrosios problemos priežastys.
• Jutiklių valymas arba keitimas - dažnai užtenka nuvalyti ABS jutiklius nuo purvo ir rūdžių, tačiau jei jutiklis pažeistas, jį reikia pakeisti nauju.
• Valdymo bloko atnaujinimas arba keitimas - jei programinė įranga yra klaidinga arba valdymo blokas pažeistas, būtinas jo atnaujinimas ar keitimas.
• Elektros sistemų patikra ir remontas - reikia patikrinti laidus, jungtis ir atlikti reikalingus remonto darbus.
• Stabdžių sistemos komponentų patikra - patikrinti stabdžių siurblius, vožtuvus, hidraulinius elementus ir pakeisti sugadintus komponentus.
• Periodinė techninė priežiūra - siekiant išvengti gedimų, rekomenduojama reguliariai tikrinti ir prižiūrėti ABS ir ESP sistemas.
• Atlikti testavimą po remonto - po remonto svarbu atlikti testavimą, kad įsitikintumėte sistemos tinkamu veikimu.

ABS daviklio keitimas

Identifikavę ABS daviklio gedimą, imkitės šių veiksmų:

1. Prieš pakeldami automobilį, atpalaiduokite ratų varžtus / veržles (šiame etape dar nereikia išsukti varžtų arba nuimti veržlių). Informaciją apie tinkamus kėlimo taškus rasite transporto priemonės aptarnavimo instrukcijoje.
2. Įsitikinkite, kad transporto priemonė buvo saugiai pakelta, tinkamai nustatyta ir užfiksuota ant keltuvo.
3. Nuimkite ratus ir padėkite juos į šoną, tokiu būdu gausite prieigą prie stabdžių sistemos. Kartais, norint pasiekti ABS daviklį, yra būtinas stabdžių trinkelių ir diskų demontavimas.
4. Gavus prieigą prie daviklio, atsukite varžtą, tvirtinantį daviklį prie stebulės, bei segtukus, tvirtinančius daviklio laidus prie transporto priemonės važiuoklės / kėbulo. Atjunkite daviklį.
5. Nuvalykite paviršių aplink daviklį švitriniu popieriumi ant audinio pagrindo.
6. Atėjo laikas sumontuoti naują ABS daviklį. Atlikite visus veiksmus atvirkštine tvarka. Pradėkite nuo daviklio prijungimo, o po to išvedžiokite laidus tinkamose vietose bei pritvirtinkite juos prie važiuoklės / kėbulo. Po to įstatykite daviklį į stebulę. Jei reikėjo demontuoti stabdžių trinkeles ir diskus, juos būtina sumontuoti atgal ir priveržti tinkamu sukimo momentu.
7. Uždėkite ir priveržkite ratus, o po to nuleiskite transporto priemonę. Priveržkite ratus sukimo momentu, atitinkančiu gamintojo specifikaciją.
8. Dar kartą prijunkite diagnostinį prietaisą ir pašalinkite visus klaidų kodus.
9. Įjunkite variklį ir dar kartą patikrinkite, ar nėra naujų klaidų kodų. Išjunkite diagnostinio prietaiso programinę įrangą ir išjunkite variklį. Patikrinkite, ar užgeso variklio kontrolinė lemputė ir atlikite kontrolinį važiavimą.

Santrauka ir patarimai vairuotojams

ABS ir ESP sistemos yra gyvybiškai svarbios saugiam vairavimui. ESP lemputė gali užsidegti dėl paprastos priežasties, pvz., išjungtos sistemos ar prasto padangų slėgio, bet gali signalizuoti ir rimtesnius ABS ar jutiklių gedimus. Dažniausi ESP gedimai apibendrinti lentelėje:

Svarbu vengti šių klaidų, kai dega ESP lemputė:

• Manoma, kad tai nieko rimto - bet tai saugos sistema!
• Neskubama atlikti diagnostikos - kuo ilgiau važiuojate su degančia lempute, tuo didesnė rizika kitiems sisteminiams gedimams.
• Remiamasi tik serviso nuojauta be kodo nuskaitimo - tai gali sukelti bereikalingas išlaidas.

Neskubama atlikti diagnostikos. ESP sistema yra saugos funkcija, todėl jos neveikimas blogomis oro sąlygomis (lietus, sniegas) gali reikšti padidėjusią slydimo riziką. Norint išjungti lemputę, svarbu atlikti automobilio diagnostiką, patikrinti pagrindines elektros ir stabdžių sistemos dalis bei užtikrinti, kad automobilis turi tinkamą akumuliatoriaus įtampą. Jei įmanoma, galite atlikti paprastą akumuliatoriaus atjungimo ir vėl pajungimo procedūrą, kad išjungtumėte šią lemputę. ABS ir ESP sistemos yra svarbios automobilio saugumo komponentės, todėl jų gedimai gali kelti rimtą pavojų vairuojant.
