Kintamosios Srovės Variklio Pavara: Išsamus Vadovas

Kintamosios srovės pavara yra prietaisas, naudojamas elektros variklio greičiui valdyti. Jis veikia konvertuodamas gaunamą kintamosios srovės maitinimą į nuolatinę, o tada atgal į kintamo dažnio ir įtampos kintamosios srovės galią. Paprastais žodžiais tariant, kintamosios srovės pavara yra tarsi variklio pavarų dėžė, galinti pakeisti variklio greitį keisdama pavaros santykį. Kintamosios srovės pavara yra prijungta prie variklio per laidų rinkinį, o gavusi signalą iš valdymo sistemos, ji reguliuoja variklio maitinimo dažnį ir įtampą. Apibendrinant galima pasakyti, kad kintamosios srovės pavara yra esminis komponentas, reguliuojantis elektros variklio greitį.

Kintamosios srovės servo pavaros automatikos sistemose

Šiuolaikinėse automatikos sistemose kintamosios srovės servo pavaros atlieka pagrindinį vaidmenį didinant efektyvumą, tikslumą ir našumą. Pramoninė automatika tampa vis tikslesnė, didėja reikalavimai gaminių kokybei, o taip pat gamybos įrangos našumui ir patikimumui. Norint atitikti šiuos reikalavimus, labai svarbu, kad naudojamos mašinos turėtų tinkamas charakteristikas. Reikiamą kokybę ir tikslumą gali užtikrinti būtent servo pavaros.

Kas yra kintamosios srovės servo pavara?

Kintamosios srovės servo pavara yra elektroninis valdiklis, naudojamas valdyti variklio greitį, padėtį ir sukimo momentą automatikos sistemoje. Jis veikia kartu su kintamosios srovės servo varikliu, kad užtikrintų tikslų judesio valdymą. Servo pavaros yra įrenginiai, naudojami tiksliai realizuoti įrenginių ir mašinų komponentų judėjimą, atsižvelgiant į visus jų parametrus. Tai yra pavaros moduliai, atsakingi už roboto rankų ir CNC staklių ašių judėjimą, bet ne tik. Servo pavaros veikia labai tiksliai ir pasižymi dideliu efektyvumu, todėl jas galima naudoti bet kurioje mašinoje, kur reikalingas efektyvumas ir didelis tikslumas.

Kintamosios srovės servo pavara veikia priimdama signalus iš valdiklio arba sistemos, paverčiant juos tokia forma, kurią gali naudoti servo variklis. Jis reguliuoja variklio greitį ir padėtį, reguliuodamas į variklį tiekiamą galią. Kintamosios srovės servo pavaros naudojamos įvairiose srityse, kur tikslumas ir didelis našumas yra labai svarbūs.

Kintamosios srovės servo pavaros ir servomechanizmo skirtumai

Kintamosios srovės servo pavara yra didesnės visumos, servomechanizmo, dalis. Be to, servomechanizme yra pavarų dėžė ir, jei reikia, PLC (Programuojamas Loginis Valdiklis), galintis atlikti papildomas pažangias funkcijas, tokias kaip įvesties ir išvesties valdymas, ašių sinchronizavimas arba PLCopen standartai. Įdiegus valdiklį, grįžtamojo ryšio įgyvendinimas iš servo stiprintuvo dažnai perkeliamas būtent į PLC.

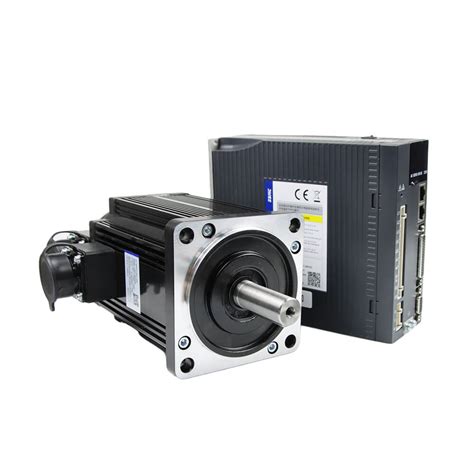

Kintamosios srovės servo pavaros komponentai

Kintamosios srovės servo pavara yra sudėtingas įrenginys, susidedantis iš tokių komponentų kaip servo variklis, servo stiprintuvas, kodavimo kabeliai ir maitinimo kabeliai. Kiekvienas iš šių komponentų atlieka svarbų vaidmenį mašinos darbe, todėl labai svarbu tinkamai pasirinkti juos konfigūruojant savo servo stiprintuvą.

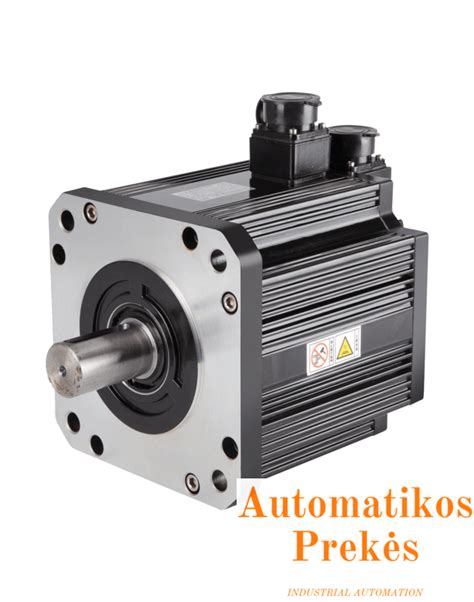

Servo variklis

Pagrindinis servo pavaros komponentas yra servo variklis. Techniškai kalbant, tai klasikinis kintamosios srovės asinchroninis variklis su integruotu enkoderiu. Servo variklis yra visos servo pavaros vykdomasis elementas, atsakingas už tam tikros mašinos dalies judėjimą. Jis prijungtas prie servo stiprintuvo, atsakingo už variklio nustatytų verčių generavimą. Šis prietaisas maitinamas kintamąja srove.

Kintamosios srovės servo variklis yra elektros variklio tipas, skirtas veikti pagal servomechanizmus, kai reikalingas tikslus kampinės arba tiesinės padėties, greičio ir pagreičio valdymas. Skirtingai nuo įprastų kintamosios srovės variklių, kurie yra sukurti nuolatiniam sukimuisi ir energijos tiekimui, kintamosios srovės servo varikliai yra skirti grįžtamuoju ryšiu paremtam uždarojo ciklo valdymui. Daugeliu atvejų kintamosios srovės servo variklis naudojamas kartu su servo pavara (arba stiprintuvu) ir grįžtamojo ryšio įtaisu (pvz., koduotuvu arba skyrikliu), kad būtų užtikrinta, jog variklio išėjimas tiksliai atitiktų nurodytą įvestį.

Kaip veikia AC servo variklis?

Kintamosios srovės servo variklio veikimo principas pagrįstas uždaro ciklo valdymo sistemomis:

1. Komandų įvestis - valdiklis (PLC, CNC arba judesio valdiklis) siunčia signalus norimu greičiu, sukimo momentu arba padėtimi.
2. Stiprinimas ir pavara - servo pavara šiuos komandų signalus paverčia varikliui tinkama elektros energija.
3. Motorinis atsakas - kintamosios srovės servo variklis priima signalus ir generuoja reikiamą judesį.
4. Grįžtamojo ryšio sistema - jutikliai, tokie kaip kodavimo įrenginiai, nuolat matuoja tikrąją variklio padėtį ir greitį.
5. Klaidos taisymas - grįžtamasis ryšys lyginamas su įvesties komanda ir bet koks skirtumas (klaida) ištaisomas akimirksniu.

Ši nenutrūkstama komandų → atsako → grįžtamojo ryšio → korekcijos kilpa užtikrina aukštą tikslumą ir veikimo stabilumą.

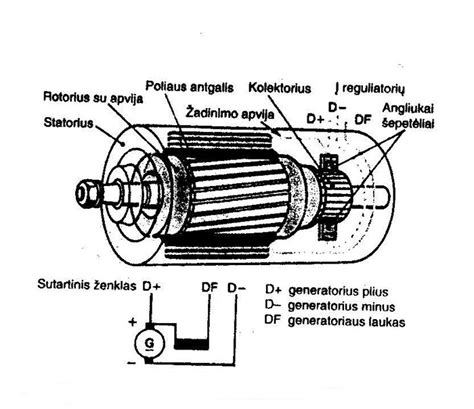

Pagrindinės kintamosios srovės servo variklio dalys

Kintamosios srovės servo variklis nėra tik paprastas variklis; tai sudėtinga sistema, sudaryta iš kelių integruotų komponentų, kurie veikia kartu, kad būtų galima tiksliai valdyti greitį, sukimo momentą ir padėtį.

1. Statorius - stacionari kintamosios srovės servo variklio dalis.
   • Statoriaus šerdis - pagaminta iš laminuotų plieno lakštų, siekiant sumažinti energijos nuostolius.
   • Apvijos (ritės) - varinės apvijos, kurios sukuria besisukantį magnetinį lauką, kai tiekiama kintamoji srovė.
   Statorius yra atsakingas už elektromagnetinio lauko, kuris varo rotorių, generavimą. Esant didelio našumo kintamosios srovės servo varikliams, statorius yra optimizuotas siekiant didelio efektyvumo, mažo triukšmo ir sklandaus sukimo momento generavimo.
2. Rotorius - judanti variklio dalis, kuri sukasi veikiama statoriaus magnetinio lauko.
   • Voverės narvelio rotorius - tvirtas, paprastas ir plačiai naudojamas pramonėje.
   • Žaizdų rotorius - užtikrina geresnį valdymą specializuotose srityse, tačiau yra mažiau paplitęs.
   Kintamosios srovės servo varikliuose esantis rotorius yra suprojektuotas su mažos inercijos struktūra, leidžiančia pasiekti greitą pagreitį ir lėtėjimą, o tai labai svarbu automatikos sistemose.
3. Grįžtamojo ryšio įrenginys - vienas iš svarbiausių kintamosios srovės servo variklio komponentų.
   • Optiniai kodavimo įrenginiai - teikia didelės raiškos grįžtamąjį ryšį, kad būtų galima tiksliai valdyti padėtį.
   • Resolveriai - tvirtesni ir patikimesni atšiaurioje aplinkoje, bet mažesnės skiriamosios gebos.
   Kodavimo įrenginys (arba skyriklis) nuolat stebi rotoriaus padėtį, greitį ir kryptį ir siunčia signalus atgal į servo pavarą. Ši grįžtamojo ryšio kilpa užtikrina uždarojo ciklo valdymą, leidžiantį varikliui pasiekti tikslų našumą pagal komandos signalą.
4. Guoliai - palaiko rotorių ir leidžia jam sklandžiai suktis su minimalia trintimi. Preciziniuose kintamosios srovės servo varikliuose gamintojai naudoja mažos trinties, didelio patvarumo guolius, kad užtikrintų stabilų veikimą esant nuolatiniams darbo ciklams.
5. Aušinimas - efektyvus aušinimas yra gyvybiškai svarbus norint pailginti variklio tarnavimo laiką ir išlaikyti pastovų veikimą.
   • Natūralus aušinimas oru - šiluma natūraliai išsisklaido per variklio korpusą.
   • Priverstinis oro aušinimas - ventiliatoriai padeda pašalinti šilumą.
   • Aušinimas skysčiu - naudojamas didelės galios įrenginiuose, kur šilumos generavimas yra reikšmingas.
6. Servo pavara - nors fiziškai nėra variklio viduje, servo pavara yra neatsiejama kintamosios srovės servo sistemos dalis. Be servo pavaros kintamosios srovės servo variklis negali veikti uždaro ciklo, todėl jis yra tikrosios sistemos "smegenys".

Enkoderiai

Enkoderiai yra įrenginiai, verčiantys sukamąjį judesį į elektrinius signalus. Jie suteikia tikslią informaciją apie esamą variklio veleno būklę - jo kampinę padėtį, sukimosi kryptį ir padarytų apsisukimų skaičių.

Absoliutiniai enkoderiai

Absoliutiniuose enkoderiuose išvesties signalas generuojamas analogine forma. Kiekvienoje kodavimo disko vietoje yra unikalus ją identifikuojantis kodas. Dėl to kiekviena veleno kampinė padėtis išėjime turi savo kodo reikšmę. Absoliutinis kodavimo diskas taip pat turi papildomą inkrementinį kelią, todėl išėjime taip pat galima generuoti skaitmeninį signalą. Šio tipo įrenginių pranašumas yra tas, kad servo variklio padėtį galima nuskaityti išjungus maitinimą. Absoliutinis enkoderis matuoja santykinę servo variklio padėtį.

Inkrementiniai enkoderiai

Inkrementinis enkoderis generuoja impulsus išėjime, atitinkančius sukimosi judesį. Jis turi tam tikrą skiriamąją gebą, kuri nurodo, kiek išėjimo impulsų atitinka tam tikrą kampinį poslinkį. Natūralu, kad kuo didesnė skiriamoji geba, tuo didesnis matavimo tikslumas. Inkrementinio enkoderio atveju neįmanoma nuskaityti dabartinės jo padėties praradus maitinimą.

Servo stiprintuvas

Servo stiprintuvas yra įrenginys, valdantis variklį naudodamas enkoderio duomenis. Jis naudojamas tam tikram apsisukimų skaičiui atlikti, veleno padėties pakeitimui tam tikru kampu arba jo greičio keitimui. Tai yra I/O terminalas ir STO jungtis, su kuriais galima susisiekti naudojant atitinkamus ryšio protokolus, tokius kaip Modbus RTU. Paprastais žodžiais tariant, servo variklio stiprintuvas yra tas pats, kas paprastam asinchroniniam kintamosios srovės varikliui yra keitiklis. Taip pat galite susidurti su terminu „servo valdiklis“, kai kalbate apie servo stiprintuvą. Tai ne visai teisinga, nes servo valdiklis yra servo stiprintuvo komponentas. Pats servo valdiklis yra atsakingas už valdymo signalų, kuriuos vėliau reikia sustiprinti, perdavimą.

Servo stiprintuvas ne visada yra servo variklio pagrindinis blokas. Dažnai jis veikia kartu su PLC, o būtent PLC duoda konkrečias komandas servo stiprintuvui, kurios paverčia jas servo variklio sukimu tam tikru greičiu ir padėtimi. Servo stiprintuvas ir PLC gali bendrauti tarpusavyje ne tik per ryšio protokolus, tokius kaip EtherCAT, Modbus, Profinet, Profibus ir kt., bet ir paprastais signalais, siunčiamais iš PLC I/O terminalo.

Kabeliai

Kiekvienai servo pavarai reikalingi dviejų tipų laidai - maitinimo ir kodavimo kabeliai. Kabeliai turi būti tinkamai parinkti pagal mūsų įrenginio parametrus: maitinimo įtampa (230 V arba 400 V), variklio galia arba kodavimo įrenginio tipas (prieauginis arba absoliutinis). Renkantis laidus reikia atkreipti dėmesį į tai, kad jie būtų lankstūs ir ekranuoti. Ekranuoti kabeliai apsaugo nuo elektromagnetinių trukdžių, atsirandančių dėl kabelyje tekančios srovės pulsavimo. Kita vertus, lankstus kabelis, dėl specialaus guminio apvalkalo, yra lankstus ir minkštas, tačiau patvarus. Dėl šių savybių jį lengviau paslėpti spintoje, kad netrukdytų.

Kintamosios srovės servo variklių savybės

Kintamosios srovės servo varikliai yra plačiai pripažinti dėl savo tikslumo, patikimumo ir universalumo judesio valdymo programose. Skirtingai nuo įprastinių variklių, jie yra specialiai sukurti grįžtamuoju ryšiu pagrįstam uždaro ciklo valdymui, todėl idealiai tinka automatizavimui, robotikai, CNC mašinoms ir kitoms sistemoms, kuriose tikslumas ir reagavimas yra labai svarbūs.

1. Itin tikslus valdymas. Viena iš svarbiausių kintamosios srovės servo variklio savybių yra jo gebėjimas užtikrinti itin tikslų padėties, greičio ir sukimo momento valdymą. Naudodami kodavimo įrenginius arba skyriklius, kintamosios srovės servo varikliai nuolat gauna grįžtamąjį ryšį ir koreguoja našumą, kad užtikrintų, jog faktinė išvestis atitiktų nurodytą įvestį. Dėl to jie yra būtini programose, kurioms reikalingas mikronų lygio padėties nustatymo tikslumas.
2. Greitas reagavimas ir pagreitis. Kintamosios srovės servo varikliai suprojektuoti su maža rotoriaus inercija ir pažangiomis pavaros sistemomis, leidžiančiomis beveik akimirksniu reaguoti į įvesties signalus. Ši greito reagavimo galimybė yra labai svarbi robotikoje, pakavimo mašinose ir CNC įrankiuose, kur būtinas greitas ir tikslus judėjimas.
3. Sklandus veikimas esant mažam greičiui. Skirtingai nuo įprastų variklių, kurie gali nukentėti nuo sukimo momento bangavimo arba vibracijos esant mažam greičiui, kintamosios srovės servo varikliai užtikrina stabilų, sklandų ir be vibracijos judėjimą net ir lėto greičio operacijomis.
4. Platus greičio diapazonas. Kintamosios srovės servo varikliai gali veikti įvairiais greičių diapazonais, nuo labai mažo apsisukimų dažnio iki ypač didelio apsisukimų dažnio, neprarandant stabilumo ar tikslumo. Galimybė išlaikyti pastovų sukimo momentą esant mažam greičiui ir stabilų veikimą esant dideliam greičiui daro juos labai universalius pramoninėje aplinkoje.
5. Didelis sukimo momento ir inercijos santykis. Kintamosios srovės servo variklių konstrukcija užtikrina aukštą sukimo momento ir inercijos santykį, o tai reiškia, kad jie gali pasiekti greitą pagreitį ir lėtėjimą išlaikydami valdymą.
6. Didelis patvarumas ir patikimumas. Kintamosios srovės servo varikliai paprastai yra be šepetėlių, o tai sumažina mechaninį nusidėvėjimą. Jie taip pat yra pakankamai tvirti, kad atlaikytų atšiaurią pramoninę aplinką, kai suporuoti su tinkamomis aušinimo ir apsaugos sistemomis.
7. Energijos vartojimo efektyvumas. Šiuolaikiniai kintamosios srovės servo varikliai yra sukurti taip, kad būtų efektyvūs, sumažintų energijos sąnaudas ir eksploatavimo išlaidas. Dėl optimizuoto elektromagnetinio dizaino ir išmaniųjų pavarų jie užtikrina puikų našumą ir sunaudoja mažiau energijos, palyginti su senesnėmis variklių technologijomis.
8. Grįžtamojo ryšio ir ryšio galimybės. Tai leidžia integruoti skaitmeninius koduotuvus, jutiklius ir pažangias servo pavaras, o tai užtikrina realiu laiku duomenis apie greitį, padėtį ir sukimo momentą.

Skirtumai tarp servo ir žingsninių variklių

Pagrindinis skirtumas tarp servo ir žingsninių variklių yra jų kaina. Žingsninis variklis yra daug pigesnis. Nepaisant to, jis turi savo trūkumų, į kuriuos reikėtų atsižvelgti renkantis įrenginį.

Žingsninio variklio paskirtis, kaip ir bet kurio kito variklio, yra paversti elektros energiją mechanine energija. Variklio rotorius juda valdymo sistemoje generuojamų impulsų pagalba. Žingsninio rotoriaus sukimas tam tikru kampu priverčia valdomą objektą judėti tiksliai nurodytu atstumu. Rotorius susideda iš dviejų diskų su priešingais magnetiniais poliais - šiauriniu ir pietiniu. Įjungus įtampą, rotorių paleidžia statoriaus apvija arba elektromagnetas. Šiuo metu variklis žengia vieną žingsnį. Kuo daugiau rotoriaus polių porų, tuo šis žingsnis bus mažesnis, todėl judesys bus tikslesnis.

Žingsniniuose varikliuose yra atvirasis grįžtamasis ryšis, todėl netikrinama, ar variklis tikrai apsisuko nustatyta verte - nustatomas tik žingsnių skaičius. Dėl to dinaminio pagreičio metu arba veikdamas dideliu greičiu variklis linkęs prarasti žingsnius. Tai reiškia mažesnį tikslumą. Žingsninio variklio nereikėtų rinktis užduotims, kurioms reikalingas didelis pakartojamumas, o tai reiškia didelis tikslumas.

Kintamosios srovės servo pavarų pritaikymas

Kintamosios srovės servo varikliai yra kertinis šiuolaikinės automatikos ir robotikos akmuo. Dėl didelio tikslumo, patikimumo ir universalumo jis yra esminis pasirinkimas įvairiose pramonės šakose. Pagrindinės sritys, kuriose naudojamos kintamosios srovės servo pavaros, yra:

• Robotika - sąnarių ir rankų judesių valdymas.
• CNC mašinos - didelio tikslumo pjovimas, gręžimas ir frezavimas.
• Tekstilės pramonė - automatizuotas audimas ir susiuvimas.
• Pakavimo mašinos - greitas ženklinimas ir vyniojimas.
• Medicinos prietaisai - MRT skaitytuvai, chirurginiai robotai ir automatizuotos diagnostikos sistemos.
• Automatizuotos gamybos linijos - medžiagų krovimas, konvejeriai ir surinkimo sistemos.

Kintamosios srovės servo pavarų ateitis

Tobulėjant pramonei 4.0, dirbtiniam intelektui ir daiktų internetui, kintamosios srovės servo varikliai ir toliau tobulės. Tikėtini ateities pokyčiai apima:

• Integracija su išmaniaisiais jutikliais nuspėjamai priežiūrai.
• Miniatiūrizavimas, skirtas naudoti kompaktiškose robotų sistemose.
• Didesnis energijos vartojimo efektyvumas dėl ekologiško dizaino.
• Išplėstiniai valdymo algoritmai, užtikrinantys prisitaikantį veikimą realiuoju laiku.

Tobulėjant technologijoms, kintamosios srovės servo varikliai vaidins dar didesnį vaidmenį formuojant pažangios gamybos ateitį.
