Dažnio keitiklis dažnai painiojamas su kintamo greičio pavara (VSD), nes atrodo, kad abu keičia išėjimo įtampą, dažnį ir srovės stiprumą. Šiame straipsnyje pateikiami trumpi jų įvadai ir palyginimai, siekiant aiškiai atskirti šias technologijas.
Kas yra kintamo greičio pavara (VSD)?
Kintamo greičio pavara (VSD), dar vadinama kintamo dažnio pavara (VFD) arba kintamo dažnio greičio valdikliu, yra įtaisas, valdantis variklio ar kitos kintamosios srovės varomos įrangos greitį, keisdamas kintamosios srovės (AC) maitinimo šaltinio dažnį. Paprastai VSD naudojamas prijungto asinchroninio variklio greičiui (pagreičiui ar lėtėjimui), galiai ir sukimo momentui keisti, kad atitiktų reikalaujamas apkrovos sąlygas. VSD išėjimo įtampos bangos forma NĖRA tikroji sinusinė banga; tai modifikuota sinusinė banga ar net kvadratinė banga, kurios dažnis, forma ir amplitudė gali skirtis. VFD yra skirti naudoti vienam varikliui ir paprastai prijungiami prieš pat variklį.
Tiekiama įėjimo įtampa yra didžiausia išėjimo įtampa, kurią galima gauti VFD. Pavyzdžiui, 240 V vienfazis įėjimas suteiks 240 V vienfazį arba 3 fazių išėjimą, o ne 415 V.
VSD veikimo principai
Kintamosios srovės varikliai dažniausiai naudojami pramoninėse srityse, kur šie varikliai reikalingi didelės apkrovos mašinoms valdyti, pavyzdžiui, jėgainėse, kur savalaikiškumas ir tikslumas yra labai svarbūs. Dažniausiai naudojamas kintamosios srovės variklio greičio valdymo būdas yra variklio dažnio keitimas. Kintamosios srovės dažniui reguliuoti naudojamas šešių pakopų keitiklis, PWN (impulsinės pločio moduliacijos) arba vektorinis srautas. Kintamos įtampos keitiklis arba šešių pakopų keitiklis daugiausia pakeičia galią iš kintamosios srovės į nuolatinę, o po to persijungia į sinusinės bangos atkūrimą.
VSD privalumai
Kintamo greičio pavaros siūlo daugybę privalumų:
- Energijos vartojimo efektyvumas: Reguliuodami variklio dažnį, dažnio keitikliai gali žymiai sumažinti energijos sąnaudas ir energijos sąnaudas, ypač kai veikia daline apkrova arba kai įranga neveikia. Apskaičiuota, kad VSD gali sutaupyti iki 50% energijos sąnaudų, kurias patiria pastovaus greičio siurblys.
- Proceso valdymas: VSD gali tiksliai valdyti variklio greitį ir sukimo momentą, todėl galima geriau valdyti procesą ir tiksliai nustatyti padėtį.
- Priežiūra: VFD pavaros gali pailginti įrangos eksploatavimo laiką, sumažindamos variklių ir kitų komponentų nusidėvėjimą. Dėl VSD nebereikia nuolatinio mechaninio reguliavimo, tepimo ar keitimo, nes siurblys ilgiau veiks optimaliai.
- Lankstumas: Dažnio keitikliai gali prisitaikyti prie kintančių apkrovų ir taikomųjų programų, todėl įmonėms, kurioms reikia koreguoti veiklą, suteikiama daugiau lankstumo ir mastelio.
- Pailgintas siurblio tarnavimo laikas: Sumažėjus nusidėvėjimui, siurblio komponentai mažiau pavargs, o tai pailgins siurblio tarnavimo laiką.
- Triukšmo mažinimas: Naudojant VSD, sumažėja variklio greitis, o tai sumažina siurblio keliamą triukšmą.
- Ekonomiškumas: Nors tam reikia pradinių investicijų, sutaupyta energijos vartojimo efektyvumo, mažesnės priežiūros, pailgėjusio siurblio eksploatavimo trukmė ir patobulinto proceso valdymo dėka gerokai viršija pradines išlaidas.
Dažnio keitiklis

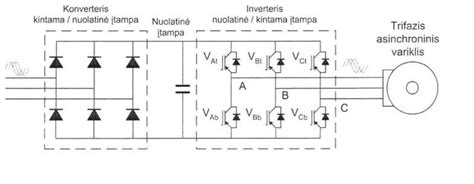

Dažnio keitiklis, dar vadinamas įtampos ir dažnio keitikliu, rotaciniu fazių keitikliu, statiniu fazės keitikliu arba statiniu dažnio keitikliu, naudojamas paduodant apkrovas, kurioms reikalinga kintamosios srovės energija esant tam tikrai įtampai ir dažniui, kuris skiriasi nuo to, ką galima gauti iš elektros tinklo. Visa dažnio keitiklio grandinė susideda iš AC-DC-AC-filtro grandinės, kurioje kintamosios srovės pavertimas nuolatine (lygintuvo pakopa) ir tada nuolatinės srovės pavertimas reikiamu kintamosios srovės dažniu ir įtampa užtikrina, kad išėjimo įtampa ir srovės bangos forma yra gryna sinusinė, kuri yra labai artima idealiam kintamosios srovės maitinimo šaltiniui. Jis gali išjungti bet kurios pasaulio šalies elektros tinklo įtampą ir dažnį.
Lingfran statiniai dažnio keitikliai
Lingfran daugiausia gamina statinius dažnio keitiklius su šiomis charakteristikomis:
- Galimi vienfaziai ir trifaziai įrenginiai, su papildomu fazių keitimu (pvz., nuo 3 fazių iki vienfazių, nuo vienfazių iki 3 fazių).
- Tinka naudoti su varžinėmis, talpinėmis, indukcinėmis ir nelinijinėmis apkrovomis.
- Galvaninės izoliacijos įvestis į išvestį.
- Nėra harmoninių iškraipymų (EMI, EMC).
- Gryna ir stabili sinuso bangos išvestis.
- Nuolatinė perkrovos galimybė.
- IGBT pagrindu sukurtas didelis efektyvumas, mažas triukšmas.
VSD ir dažnio keitiklių skirtumai
Pagrindinis skirtumas tarp VSD ir dažnio keitiklių slypi jų išėjimo signalo kokybėje ir taikymo srityje:
| Charakteristika | Kintamo greičio pavara (VSD) | Dažnio keitiklis |
|---|---|---|
| Išėjimo bangos forma | Modifikuota sinusinė banga ar kvadratinė banga | Gryna sinusinė banga |
| Pagrindinė funkcija | Valdyti variklio greitį, sukimo momentą ir galią | Tiekti kintamosios srovės energiją su tam tikra įtampa ir dažniu, skirtingu nuo tinklo |
| Suderinamumas su jautria elektronika | Gali sukelti problemas ir iškraipymus | Idealus maitinimo šaltinis, tinkamas jautriai įrangai |
| Panaudojimas kaip kintamosios srovės maitinimo šaltinis | Negali būti naudojamas | Gali būti naudojamas |
„Atlas Copco VSD+“ kompresoriai
Praėjus ketvirčiui amžiaus po to, kai „Atlas Copco“ pirmieji kompresoriuose pradėjo naudoti kintamo greičio pavaras, kiti gamintojai nukopijavo technologiją. „Atlas Copco“ išnaudojo tą laiką tobulindama technologiją ir kompresorius, pereidama prie
VSD+ kompresorių ypatybės ir privalumai
VSD+ kompresoriai pasižymi šiomis savybėmis:
- Dar efektyvesnis, taupo dar daugiau energijos ir dar labiau sumažina eksploatavimo išlaidas bei anglies dioksido kiekį.
- Turi aukščiausios efektyvumo klasės, alyva aušinamą, nuolatinio magneto (iPM) variklį.
- Didelis iPM variklio sukimo momentas ir našumo diapazonas.
- IP66 apsaugos klasės transmisija užtikrina, kad kompresoriai būtų apsaugoti nuo dulkių ir drėgmės.
- „Atlas Copco“ sukurtas dažnio keitiklis, sukurtas darbui ypač sunkiomis sąlygomis.
- Pavaros mazgas neturi perdavimo nuostolių: nėra dantračių, movų, diržų, o tai sumažina trintį ir dalių, kurios gali nusidėvėti, skaičių.
- Kompaktiškas vertikalus dizainas leidžia VSD+ kompresoriams užimti mažiau vietos.
- Žemas VSD+ kompresorių triukšmo lygis leidžia juos montuoti arčiau naudojimo vietos.
- Aprūpinti aukštųjų technologijų „Elektronikon® Touch“ valdikliu, su patogiu jutikliniu ekranu ir moderniausiomis valdymo bei stebėjimo galimybėmis.
- Gali būti aprūpinti SMARTLINK technologija, kuri leidžia vartotojams juos stebėti iš beveik bet kurios planetos vietos.
VSD diegimas ir priežiūra
Norint efektyviai naudoti VSD su varikliu, svarbu laikytis tam tikrų žingsnių:
1. Tinkamo VSD pasirinkimas
Pirmasis žingsnis yra užtikrinti, kad VSD galia ir įtampa atitiktų variklio galią ir įtampą. Pavyzdžiui, jei jūsų vienfazis variklis veikia esant 220 V ir 1 AG, jūsų VSD turėtų atitikti šias specifikacijas. Taip pat svarbu patikrinti VSD suderinamumą su vienfaziais įėjimais, nes kai kurie VSD yra skirti tik trifaziams įvestims.
2. VSD nustatymas (instaliacija)
Pasirinkę tinkamą VSD, turite jį teisingai prijungti tiek prie maitinimo šaltinio, tiek prie variklio. Paprastai rekomenduojama vadovautis laidų schema, pateikta VSD vartotojo vadove, nes neteisingas laidų sujungimas gali sukelti žalą ar net pavojų saugai. Paprastai VSD įėjimas yra prijungtas prie maitinimo šaltinio, o išėjimas - prie variklio.
3. VSD konfigūravimas
Kai laidai bus baigti, turėsite nustatyti VSD parametrus pagal jūsų variklio reikalavimus ir norimą veikimą. Paprastai reikia konfigūruoti tokius nustatymus kaip variklio vardinė įtampa, vardinė galia, vardinis greitis ir pagreičio bei lėtėjimo laikas. Tinkamai nustatę šiuos parametrus, galite užtikrinti, kad VSD tiksliai ir efektyviai valdys variklio greitį ir sukimo momentą.
4. VSD valdymas
Sukonfigūravus VSD, galite pradėti jį valdyti, kad valdytumėte vienfazį variklį. VSD valdymo pultas arba skaitmeninė sąsaja leidžia reguliuoti variklio greitį, perjungti variklio veikimo kryptį ir stebėti įvairius parametrus, pvz., esamą variklio greitį ir energijos suvartojimą.
5. Priežiūra
Reguliari priežiūra yra labai svarbi norint užtikrinti VSD ir variklio ilgaamžiškumą. Tai gali apimti periodinį laidų ir jungčių patikrinimą, veikimo parametrų stebėjimą, siekiant nustatyti bet kokius nenormalaus veikimo požymius, ir VSD valymą, kad nesusikauptų dulkės, kurios gali perkaisti. Taip pat nepamirškite patikrinti variklio, ar nėra susidėvėjimo ar perkaitimo požymių.
VFD kokybės nustatymas
Prieš perkant svarbu nustatyti VFD produktų kokybę. Nors kaina yra svarbus veiksnys priimant sprendimą dėl pirkimo, ji neturėtų būti vienintelis VFD kokybės veiksnys. Mažesnės kainos VFD gali būti pigesnis iš anksto, bet ilgainiui gali kainuoti daugiau dėl sumažėjusio efektyvumo ar priežiūros poreikių.
Svarbu atsižvelgti į šiuos veiksnius:
- Prekės ženklo reputacija: rinkitės patikimo ir žinomo gamintojo VFD, nes tikėtina, kad jis turi gerų patirties kuriant ir gaminant aukštos kokybės produktus.
- Dizainas ir inžinerija: Gerai suprojektuotame VFD bus apsaugos priemonės ir funkcijos, apsaugančios nuo maitinimo šuolių, perkaitimo ir kitų įprastų problemų.
- Testavimas ir sertifikavimas: įsitikinkite, kad VFD, kurį svarstote, buvo kruopščiai išbandytas ir sertifikuotas nepriklausomos trečiosios šalies organizacijos, pvz., CE.
- Techninė pagalba ir klientų aptarnavimas: Kokybiškas VFD gamintojas turės specialią profesionalų komandą, kuri teiks techninę pagalbą ir klientų aptarnavimą.
