Trieigis arba ketureigis vožtuvas su elektrine pavara yra ne egzotiškas, bet labai praktiškas įrenginys, atliekantis svarbų vaidmenį šiuolaikinėse šildymo ir vėdinimo sistemose. Paprasčiausiai tariant, tai valdymo elementas, kuris reguliuoja šilumnešio srautą tarp skirtingų kontūrų.
Pavyzdžiui, jei namuose yra ir grindų šildymas, ir radiatoriai, trieigis vožtuvas padeda paskirstyti šilumą tarp šių sistemų. Elektrinė pavara ant vožtuvo veikia kaip išmanusis variklis, sukantis vožtuvo kaištį pagal termostato ar valdymo sistemos siunčiamus signalus. Tai reiškia, kad nereikia nieko sukioti rankiniu būdu - viskas vyksta automatiškai. Tai ypač patogu, kai šildymo sistema yra sudėtinga, su keliomis zonomis ar skirtingais temperatūros režimais.
Dažniausiai tokie vožtuvai su pavaromis sutinkami daugiabučiuose namuose, pramoninėse patalpose, biuruose ar privačiuose namuose su moderniais šildymo sprendimais. Jie ne tik leidžia patogiai valdyti temperatūrą, bet ir padeda taupyti energiją, nes šiluma tiekiama tik ten ir tiek, kiek jos reikia.
Valdiklis trieigiems ir ketureigiams vožtuvams su pavara: Modelis 110M
Trieigio ir ketureigio vožtuvo pavaros valdiklis 110M gali valdyti pavarą, taip pat prie jo galima prijungti kambario termostatą. Iš valdiklio maitinamas trieigis arba ketureigis vožtuvas, trys laidai jungiasi prie elektra valdomo vožtuvo. Valdikliui padavus įtampą į pirmus du laidus, pavara atsidaro. Išjungus įtampą, pavara lieka toje pačioje vietoje. Valdiklis matuoja temperatūros pokyčius po pavaros atidarymo.
Jei temperatūra didėja nežymiai, valdiklis dar šiek tiek atidaro pavarą. Jei temperatūra viršija nustatytą, valdiklis gali paduoti įtampą į uždarymo kontaktus. Po pavaros pridarymo vėl matuojama temperatūra ir valdiklis nusprendžia, ar pavarą palikti esamoje vietoje, ar uždaryti/atidaryti daugiau.
Valdiklio 110M nustatymai
- C temperatūra: Tai temperatūra, kurią valdiklis palaikys, atidarydamas ir uždarydamas vožtuvą tam tikru laiku ir tam tikru pavaros padėties palaikymu.
- O vožtuvo uždelsimas: Tai pertraukos, pauzės laikas po kiekvieno pavaros judesio. Tai padeda išvengti nereikalingo pavaros veikimo ir stabilizuoja šildymo sistemą.
- T termostatas: Jei prie valdiklio prijungiamas kambario termostatas, reikia įjungti šią funkciją. Taip pavara gali būti atidaroma, uždaroma ir palaikoma padėtis, atsižvelgiant į patalpos temperatūrą. Tai reiškia, kad šildomose patalpose bus palaikoma nustatyta kambario termostate temperatūra. Kai ši funkcija išjungta, pavara atidaroma ir uždaroma atsižvelgiant į katilo temperatūrą.
Vožtuvo, pavaros veikimo laiko nustatymas valdiklyje
Pirmą kartą įjungus valdiklį, reikia nustatyti pavaros, vožtuvo veikimo laiką. Tai padaryti reikia valdiklyje paspaudus abu mygtukus ir palaikius 2 sekundes - tuomet atsidaro papildomas meniu. Papildomame meniu reikia įrašyti laiką, per kurį pavara atsidaro. Pavyzdžiui, jei pavara atsidaro per 50 sekundžių, tuomet reikia nustatyti 5 (nustatoma, kiek dešimčių sekundžių reikia pavarai atsidaryti). Po šio nustatymo valdiklis grįš į pagrindinį meniu ir pereis į vožtuvo automatinį kalibravimą. Laikas, per kurį pavara atsidaro ir užsidaro, būna parašytas ant pavaros arba instrukcijoje. Prie valdiklio galima prijungti 230 V (220 V) pavaras, kurių galia neviršija 100 W.
Trieigio, ketureigio vožtuvo, pavaros valdiklis 110M yra su garsiniu aliarmu. Jeigu katile temperatūra pakils virš 90 ºC, tuomet įsijungs garsinis aliarmas. Tai apsaugo šildymo sistemą nuo vandens užvirimo ir perkaitimo.
Pasiruošimas elektrinės pavaros montavimui
Prieš pradedant montavimo darbus, verta gerai pasirengti. Pirmiausia - išjunkite šildymo sistemą ir palaukite, kol ji atvės. Darbas su karštu šilumnešiu yra pavojingas ir gali sukelti rimtus nudegimus. Jei sistemoje yra slėgis, jį būtina nuimti ir išleisti vandenį iš tos sistemos dalies, kur montuosite vožtuvą.

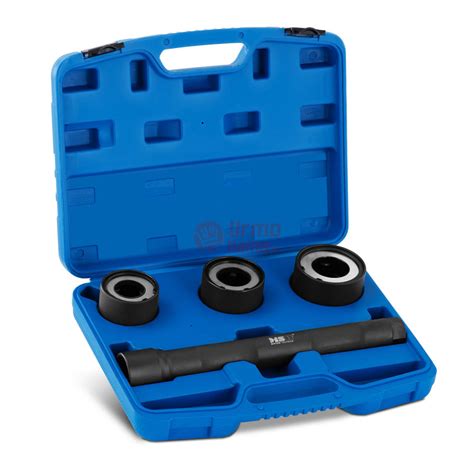

Reikalingi įrankiai ir medžiagos
Pasitikrinkite, ar turite visus reikalingus įrankius. Jums tikrai prireiks veržliarakčių arba reguliuojamo rakto, sandarinimo medžiagų (pakulų ar tefloninės juostos), galbūt vamzdžių pjaustytuvo, jei reikės trumpinti vamzdžius. Taip pat pravers skysčio lygio matuoklis, kad vožtuvas būtų sumontuotas tinkamoje padėtyje.
Gamintojo instrukcijos skaitymas
Atidžiai perskaitykite gamintojo instrukciją. Skirtingų gamintojų vožtuvai ir pavaros gali turėti savo ypatumų. Pavyzdžiui, kai kurios pavaros turi konkrečią pradinę padėtį, į kurią jas reikia nustatyti prieš montavimą. Jei to nepadarysite, sistema gali veikti neteisingai.

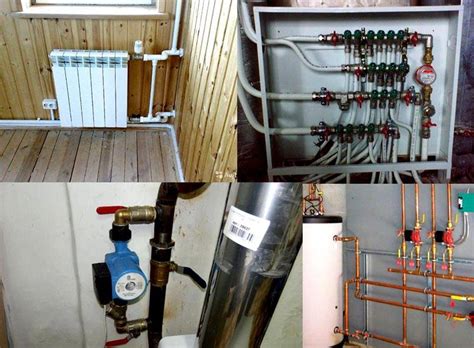

Vožtuvo korpuso montavimas į sistemą
Pirmiausia reikia nustatyti tinkamą vožtuvo montavimo vietą. Paprastai tai būna šildymo sistemos paskirstymo mazge, kur šakojasi skirtingi kontūrai. Svarbu, kad vožtuvas būtų lengvai pasiekiamas, nes vėliau gali prireikti aptarnavimo ar reguliavimo.
Srauto krypties nustatymas
Atkreipkite dėmesį į srauto kryptį. Ant vožtuvo korpuso visada yra rodyklė, nurodanti, kuria kryptimi turi tekėti skystis. Jei sumontuosite atvirkščiai, vožtuvas tiesiog neveiks arba veiks labai prastai. Tai viena dažniausių klaidų, kurią daro net patyrę meistrai, kai skuba ar dirba nepatogioje padėtyje.
Vožtuvo prisukimas ir sandarinimas
Prisukdami vožtuvą prie vamzdžių, naudokite tinkamą sandarinimo medžiagą. Jei tai srieginiai junginiai, pakulos ar tefloninė juosta yra būtina. Užsukite rankomis kiek įmanoma, tada veržliarakčiu pritvirtinkite, tačiau nepersistenkite - per didelė jėga gali sugadinti sriegį ar net įtrūkdyti korpusą. Turėtumėte jausti, kai jungimas bus pakankamai tvirtai pritvirtintas.
Kai kurie vožtuvai turi flanšinius prijungimus. Tokiu atveju būtinai naudokite tarpines, kurios dažniausiai yra komplekte. Veržles pritvirtinkite kryžminiu būdu - tai užtikrina tolygų slėgį ir geresnį sandarumą. Viena veržlė šiek tiek, paskui priešingą, ir taip keliais etapais, kol viskas gerai pritvirtinta.
Elektrinės pavaros montavimas ir fiksavimas
Kai vožtuvo korpusas jau sumontuotas, laikas uždėti elektrinę pavarą. Daugelis pavarų turi universalų tvirtinimą, tačiau vis tiek patikrinkite, ar jūsų pavara tinka konkrečiam vožtuvui. Gamintojų specifikacijose visada nurodomas suderinamumas.
Vožtuvo kaiščio patikra
Prieš uždėdami pavarą, patikrinkite vožtuvo kaištį - jis turi laisvai suktis rankomis (žinoma, su tam tikru pasipriešinimu). Jei kaištis užstrigęs ar sunkiai juda, gali būti problemų su pačiu vožtuvu. Geriau išspręsti šią problemą dabar, nei vėliau stebėti, kaip pavara stengiasi ir galiausiai sugenda.
Pavaros fiksavimas
Dauguma pavarų turi fiksavimo mechanizmą - paprastai tai spaustukas ar varžtas. Uždėkite pavarą ant vožtuvo kaiščio taip, kad ji tiksliai užsifiksuotų. Turėtumėte išgirsti spragtelėjimą arba pajusti, kad pavara tvirtai užsėdo. Jei pavara „šokinėja” ar netinkamai pritvirtinta, ji negalės tinkamai perduoti sukimo momento vožtuvui.
Pozicijos indikatorius
Kai kurios modernios pavaros turi pozicijos indikatorių - mažą rodyklę ar skaitmeninį ekranėlį, rodantį vožtuvo padėtį. Tai labai naudinga funkcija diagnostikos metu. Įsitikinkite, kad šis indikatorius veikia ir rodo logiškus duomenis.
Elektros prijungimas ir valdymo signalų sujungimas
Dabar prasideda dalis, kuri daugeliui sukelia galvos skausmą - elektros darbai. Svarbiausia - laikytis saugos taisyklių ir gamintojo schemos.
Saugos priemonės
Pirmiausia įsitikinkite, kad maitinimas išjungtas. Patikrinkite testeriu, ar tikrai nėra įtampos. Elektrinės pavaros paprastai dirba su 230V kintama srove arba 24V nuolatine srove, priklausomai nuo modelio. Žemos įtampos variantai yra saugesni ir dažnai naudojami naujose sistemose.
Pavaros laidų prijungimas
Pavaros paprastai turi keletą laidų. Tipinė schema: maitinimo laidai (fazė ir nulis arba pliusas ir minusas), valdymo signalas ir bendras laidas. Valdymo signalas gali būti 0-10V analoginis, moduliuotas (PWM) arba skaitmeninis (Modbus, BACnet). Jūsų pavara turi atitikti valdymo sistemos tipą.
Jei turite termostato valdymą, paprastai jungimas yra paprastesnis - termostatas tiesiog uždaro ar atidaro kontaktą, o pavara reaguoja. Sudėtingesnėse sistemose gali būti naudojamas valdymo blokas, kuris koordinuoja kelių vožtuvų darbą. Tokiu atveju būtina tiksliai laikytis jungimo schemos, nes vieno laido klaidinga vieta gali sutrikdyti visos sistemos darbą.
Laidus junkite per spaustuvus ar gnybtelius, kurie paprastai yra komplekte. Nenaudokite paprastų suvirinimų ar apsukimų - tai nepatikima ir pavojinga. Įsitikinkite, kad jungimas tvirtai laikosi ir nėra atvirų laidininkų dalių.
Sistemos paleidimas ir pirminis testavimas
Kai viskas sumontuota ir sujungta, laikas viską patikrinti. Bet neskubėkite iš karto įjungti viską pilna galia. Geriau tai daryti etapais.
Nuotėkių patikra
Pirmiausia pripildykite sistemą vandens ir patikrinkite, ar nėra nuotėkių. Atidžiai apžiūrėkite visus jūsų darytus junginius. Jei matote lašančio vandens ar drėgmės, išjunkite sistemą, nuleiskite slėgį ir pašalinkite problemą. Geriau praleisti papildomą valandą dabar, nei vėliau tvarkyti užlietą patalpą.
Pavaros veikimo patikra
Kai įsitikinote, kad viskas sandaru, įjunkite pavarą be valdymo signalo. Turėtumėte išgirsti tylų varikliuko ūžesį - tai normalu. Pavara turėtų nueiti į numatytąją padėtį (paprastai visiškai uždaryta arba visiškai atidaryta, priklausomai nuo modelio).
Dabar rankiniu būdu (jei pavara turi tokią funkciją) arba per valdymo sistemą pabandykite pakeisti vožtuvo padėtį. Stebėkite, ar pavara reaguoja ir ar vožtuvas juda. Jei pavara veikia, bet nesikeičia srauto parametrai sistemoje, gali būti, kad vožtuvo kaištis nesusijungęs su pavara arba pats vožtuvas neveikia.
Temperatūrų skirtumų patikra
Patikrinkite temperatūrų skirtumus skirtinguose kontūruose. Kai vožtuvas uždarytas vienam kontūrui, jo temperatūra turėtų kristi, o kito - kilti. Jei taip nevyksta, gali būti problemų su vožtuvo sandarumu arba sistemoje yra apeinamieji srautai.
Dažniausios klaidos ir jų prevencija
Per daugelį metų stebint montavimo darbus, matosi pasikartojančios klaidos. Pirmoji ir dažniausia - neteisingas vožtuvo orientavimas. Žmonės tiesiog nepaiso rodyklės ant korpuso arba mano, kad tai neturi reikšmės. Tai turi labai didelę reikšmę.
- Neteisingas vožtuvo orientavimas: Visada atsižvelkite į srauto krypties rodyklę ant vožtuvo korpuso.
- Nepakankamas sandarinimas: Naudokite pakankamai sandarinimo medžiagos (pakulų ar tefloninės juostos) srieginiams jungimams, kad išvengtumėte nuotėkių.
- Netinkamas pavaros ir vožtuvo suderinimas: Ne visos pavaros tinka visiems vožtuvams. Skiriasi sukimo momentas, kaiščio forma, valdymo logika. Jei naudojate skirtingų gamintojų komponentus, būtinai patikrinkite suderinamumą.
- Elektros jungimo klaidos: Supainioti laidai, neteisingai prijungtas maitinimas ar valdymo signalas gali ne tik sutrikdyti sistemos darbą, bet ir sugadinti pavarą. Visada naudokite testerį ir patikrinkite įtampas prieš galutinai viską sujungdami.
- Nepakankamas sistemos išorininimas: Sistemoje likęs oras gali sukelti triukšmą, sumažinti efektyvumą ir netgi sugadinti siurblius. Po montavimo būtinai išorinkite sistemą per specialius ventiliuojančius vožtuvus.
Techninė priežiūra ir ilgalaikis eksploatavimas
Sumontuotas ir tinkamai veikiantis vožtuvas su pavara nereikalauja daug dėmesio, bet visiškai jo pamiršti negalima. Bent kartą per metus verta patikrinti sistemos būklę, ypač prieš šildymo sezoną.
- Pavaros judėjimo patikra: Patikrinkite, ar pavara laisvai juda ir nėra užstrigusi. Ilgai nejudėjęs vožtuvas gali „prisiklijuoti” dėl mineralų nuosėdų ant kaiščio. Modernios pavaros turi automatinę treniruočių funkciją - jos periodiškai juda, net kai sistema neveikia, kad išvengtų užstrigimo.
- Elektros junginių apžiūra: Drėgmė, dulkės ar graužikai gali pakenkti laidams. Jei pastebite koroziją ar pažeidimus, geriau iš karto pakeisti probleminius laidus.
- Sistemos efektyvumo stebėjimas: Jei pastebite, kad tam tikros zonos šyla prasčiau nei anksčiau arba energijos sąnaudos išaugo, gali būti, kad vožtuvas nebesandariai uždaro arba pavara nepakankamai tiksliai jį valdo. Daugelis šiuolaikinių pavarų turi diagnostikos funkcijas, kurios praneša apie problemas.
- Dalių keitimas: Kai kurios pavaros turi keičiamas dalis, pavyzdžiui, krumpliaračius ar guolius. Jei pavara pradeda triukšmauti ar judėti netolygiai, gali būti verta pakeisti šias dalis, o ne visą pavarą. Tai gerokai pigiau ir ekologiškiau.
Teisingai sumontuotos pavaros nauda
Teisingai sumontuotas trieigis vožtuvas su pavara yra investicija, kuri atsipirksta ne tik patogumu, bet ir realiomis pinigų sumomis. Sistema, kuri tiksliai reguliuoja šilumos paskirstymą, gali sutaupyti iki 20-30% energijos, palyginti su nekontroliuojama sistema.
Svarbu suprasti, kad montavimas - tai ne vien mechaninis darbas. Reikia suprasti sistemos logiką, žinoti, kaip skirtingi komponentai sąveikauja tarpusavyje. Jei jaučiatės nesaugiai arba sistema yra sudėtinga, geriau pasitelkti profesionalus. Blogai atliktas montavimas gali kainuoti daugiau nei specialisto paslaugos.
Bet jei turite bazinių įgūdžių, nėra baimės dirbti su vamzdžiais ir elektra, bei esate pasiruošę atidžiai sekti instrukcijas, tokį darbą galite atlikti patys. Tai suteiks ne tik pasitenkinimą, bet ir gerą supratimą apie jūsų šildymo sistemos veikimą. O tai pravers, kai reikės diagnozuoti problemas ar planuoti tolesnius patobulinimus.
Šiuolaikinės šildymo sistemos tampa vis protingesnės ir efektyvesnės. Trieigiai vožtuvai su pavaromis - vienas iš elementų, kuris padeda pasiekti maksimalų komfortą ir minimalias sąnaudas. Belimo NFA - tai sukamoji pavara su avarine (fail safe) funkcija, skirta ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemoms.
