Elektroninis Vairo Stiprintuvas (EPS) Keturračiuose ir Automobiliuose: Išsami Informacija

Nors keturračių transporto priemonės technologijos nėra naujiena, elektroninis vairo stiprintuvas (EPS) dar nėra visiškai paplitęs tarp visų modelių. Keturratis, sujungiantis visureigio ir krosinio motociklo privalumus, pasižymi manevringumu ir stabilumu, tačiau jo technologijos atspindi šių dviejų transporto priemonių ypatybes. Viena iš tokių technologijų yra EPS, panaši į automobiliuose naudojamas sistemas.

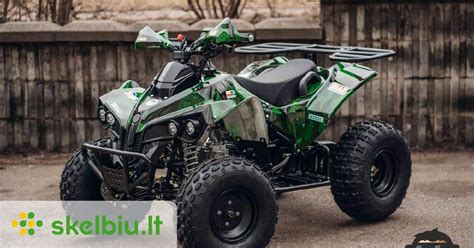

Kas yra keturratis ir jo specifika?

Keturratis yra unikalus transporto priemonės tipas, jungiantis visureigio ir krosinio motociklo savybes. Jis pasižymi motociklo manevringumu ir atvirumu, kartu su automobilio stabilumu ir pravažumu dėl keturių ratų. Dėl šios hibridinės prigimties, keturračiuose naudojamos technologijos taip pat yra mišrios - pavyzdžiui, motociklo tipo vairas, tačiau su automobiliams būdingu elektroniniu vairo stiprintuvu (EPS).

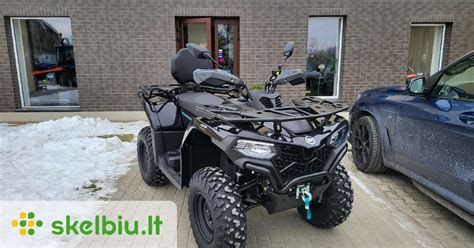

Elektroninio vairo stiprintuvo (EPS) veikimas ir nauda keturračiuose

Nors pirmasis keturratis su vairo stiprintuvu, „Yamaha Grizzly“, pasirodė 2007 metais, ši technologija vis dar dažniau randama brangesniuose ir galingesniuose modeliuose. Ekonominės klasės keturračiuose EPS įrengiamos rečiau, o vidutinės klasės modeliuose už ją dažnai tenka primokėti. Kai kurie gamintojai, pavyzdžiui, „CFMOTO“, EPS jau siūlo plačiau, įtraukdami jį į standartinę vidutinės ir aukštesnės klasės modelių komplektaciją.

EPS - ne tik komfortas, bet ir saugumas

Ekspertai ir patyrę vairuotojai pabrėžia, kad EPS sistema yra ne tik komforto, bet ir papildomo saugumo priemonė. Ji veikia ne tik kaip pagalbinė priemonė sukant vairą, bet ir kaip stabilizatorius, kuris sušvelnina staigius vairo atatrankos smūgius, pavyzdžiui, važiuojant per duobes ar atsitrenkus į kliūtis.

Keturračių lenktynininkas Antanas Kanopkinas paaiškina, kad vairo stiprintuvas yra ypač svarbus važiuojant bekele. „Jeigu tu važiuodamas bekele trenkiesi į duobę, kelmą ar kitą kliūtį keturračiu be vairo stiprintuvo, tai yra didelė tikimybė vairą pamesti iš rankų, nes jis bus išmuštas. Taigi vairo stiprintuvą laikyčiau ne tiek komforto, kiek saugumo sistema“, - teigia jis.

Keturračiais dažnai važiuojama sudėtingais ir nelygiais keliais, kur pasitaiko netikėtų kliūčių, tokių kaip baloje pasislėpę akmenys. Stipresnis smūgis į priekinius ratus perduoda didelę jėgą vairui, kurią sunkiai gali atlaikyti vairuotojo rankos. Tiesiogiai su ratais sujungtas vairas gali sužeisti vairuotoją ir sukelti avariją. Vairo stiprintuvas eliminuoja šiuos smūgius, leidžia išlaikyti keturračio kontrolę ir mažina vairuotojo nuovargį.

„Važiavimas su stiprintuvu ir be jo skiriasi kaip diena ir naktis. Ir nepavargsti, ir gali laikyti gerokai didesnį greitį, o tai lemia, kad važiavimo malonumas kyla proporcingai. Be stiprintuvo greitai nepavažiuosi, o kitas dalykas - greitai važiuoti be jo nėra saugu“, - aiškina lenktynininkas. Nors važiuoti be vairo stiprintuvo yra įmanoma, tai reikalauja didesnio atsargumo ir lėtesnio važiavimo, panašiai kaip naudojant klasikinius automobilius.

EPS sistema gali būti itin naudinga ir planuojant modifikuoti keturratį, pavyzdžiui, montuojant didesnius ratus, kuriuos būtų sunkiau sukti be papildomos pagalbos.

Kintami vairavimo režimai keturračiuose

Kai kurie gamintojai, pavyzdžiui, „CFMOTO“, siūlo pažangesnes EPS sistemas su keičiamais režimais. Šios sistemos turi kelis veikimo lygius (pvz., 3), kurie leidžia reguliuoti vairo pasipriešinimą ir stiprintuvo veikimo galią priklausomai nuo važiavimo sąlygų. Pavyzdžiui, vienas režimas gali būti tinkamas važiuojant per akmenis, kitas - lygiu keliu ar asfaltu. Toks reguliavimas suteikia galimybę pritaikyti transporto priemonės charakterį skirtingoms situacijoms, pavyzdžiui, užtikrinti lengvą vairą važiuojant mažu greičiu ir sudėtingose vietose, arba standesnį vairą dideliu greičiu, suteikiantį geresnę informaciją apie kelio dangą.

Antanas Kanopkinas teigia: „Čia keičiasi varža, o pagal tai - stiprintuvo veikimo galingumas. Vėlgi, viskas kaip automobilyje, kai būna „Comfort“, „Normal“ ar „Sport“ nustatymai. Pasirenki tą, kuris labiausiai tinka, ir važinėji. Tai ir su keturračiais: vieni važiuos su maksimaliu, kiti - su komfortiškiausiu sau nustatymu.“ Tokia funkcija ypač naudinga vairuotojams, kurie keturračius naudoja įvairioms reikmėms - tiek darbui, tiek pramogai. Be to, reguliuojamos EPS sistemos gali būti naudingos modifikuojant keturratį, pavyzdžiui, montuojant didesnius ratus.

Elektroninio vairo stiprintuvo (EPS) technologija automobiliuose

Šiuolaikiniuose automobiliuose įdiegtos įvairios elektroninės sistemos, kurios ne tik padidina vairavimo komfortą, bet ir užtikrina didesnį saugumą. Viena iš tokių svarbių sistemų yra elektrinė vairo stiprintuvo sistema, dar žinoma kaip EPS (angl. Electric Power Steering). Ši technologija palaipsniui pakeičia tradicinius hidraulinius vairo stiprintuvus (HPS), siūlydama daugybę privalumų.

Kas yra EPS sistema automobilyje?

Elektrinė vairo stiprintuvo sistema (EPS) yra vairo stiprintuvo sistema, kuri tiesiogiai priklauso nuo variklio, kad užtikrintų pagalbinį sukimo momentą. Lyginant su tradicine hidraulinio vairo stiprintuvo sistema HPS (hidraulinis vairo stiprintuvas), EPS sistema turi daug privalumų.

Pagrindinis EPS principas yra toks: sukimo momento jutiklis yra prijungtas prie vairo veleno (krumpliaračio veleno). Kai vairuotojas valdo vairą, sukimo momento jutiklis pradeda veikti ir paverčia santykinio sukimosi kampo poslinkį, kurį sukuria įvesties velenas ir išėjimo velenas, veikiant sukimo strypui, į elektrinį signalą į ECU. ECU nustato variklio sukimosi kryptį ir galios srovės dydį pagal transporto priemonės greičio jutiklio ir sukimo momento jutiklio signalus, taip užbaigdamas vairo stiprintuvo valdymą realiuoju laiku.

Elektrinio vairo stiprintuvo sistema sukurta tradicinės mechaninės vairo sistemos pagrindu. Jis naudoja variklio generuojamą galią, kad padėtų vairuotojui atlikti vairavimo operacijas. Sistema daugiausia susideda iš trijų dalių: signalo jutimo įtaiso (įskaitant sukimo momento jutiklį, kampo jutiklį ir transporto priemonės greičio jutiklį), vairo jėgos mechanizmo (variklio, sankabos, redukcijos perdavimo mechanizmo) ir elektroninio valdymo įtaiso. Variklis veikia tik tada, kai reikia energijos. Kai vairuotojas valdo vairą, sukimo momento kampo jutiklis generuoja atitinkamą įtampos signalą pagal įvesties sukimo momentą ir vairo kampą. Automobilio greičio jutiklis aptinka automobilio greičio signalą.

EPS sistemos esmė yra elektrinis variklis, kuris padeda vairuotojui pasukti vairą. Skirtingai nuo HPS, kuris naudoja hidraulinį siurblį, varomą variklio, EPS naudoja elektros energiją, kad suteiktų pagalbą. EPS sistemos veikimas grindžiamas keliais pagrindiniais komponentais:

• Vairo sukimo momento jutiklis: Šis jutiklis matuoja vairuotojo sukimo momentą ant vairo. Kuo didesnis sukimo momentas, tuo didesnės pagalbos reikia.
• Valdymo blokas (ECU): ECU apdoroja informaciją iš vairo sukimo momento jutiklio, taip pat kitus duomenis, tokius kaip automobilio greitis, ir nustato, kiek pagalbos reikia suteikti.
• Elektrinis variklis: ECU aktyvuoja elektrinį variklį, kuris tiesiogiai arba per reduktorių padeda pasukti vairo mechanizmą.
• Vairo mechanizmas: Tai yra mechaninis komponentas, kuris tiesiogiai jungiasi su automobilio ratais ir leidžia juos pasukti. EPS sistema padeda vairuotojui pasukti šį mechanizmą lengviau.

EPS sistemos veikimas yra nuolatinis ir dinamiškas. Kai vairuotojas suka vairą, sukimo momento jutiklis siunčia signalą į ECU. ECU analizuoja šį signalą kartu su kitais duomenimis ir nustato reikiamą pagalbos lygį. Tada ECU aktyvuoja elektrinį variklį, kuris suteikia reikiamą pagalbą. Kuo didesnis vairuotojo sukimo momentas ir kuo mažesnis automobilio greitis, tuo didesnė pagalba suteikiama. Tai leidžia lengvai manevruoti automobiliu stovėjimo aikštelėje ar važiuojant lėtai. Važiuojant didesniu greičiu, pagalba sumažinama, kad vairuotojas jaustų geresnį automobilio valdymą ir stabilumą.

EPS tipai

Yra keletas EPS sistemų tipų, kurie skiriasi pagal elektrinio variklio padėtį ir veikimo būdą:

• Kolonėlės tipo EPS (C-EPS): Elektrinis variklis montuojamas ant vairo kolonėlės. Šis tipas yra kompaktiškas ir palyginti nebrangus, todėl dažnai naudojamas mažesniuose automobiliuose.
• Krumpliaračio tipo EPS (R-EPS): Elektrinis variklis tiesiogiai veikia vairo krumpliaratį. Šis tipas yra galingesnis ir tikslesnis, todėl dažnai naudojamas didesniuose ir sportiniuose automobiliuose.
• Dvigubo krumpliaračio tipo EPS (DP-EPS): Šis tipas turi du krumpliaračius - vieną vairuotojui, kitą - elektriniam varikliui. Tai leidžia dar tiksliau valdyti vairo stiprintuvą ir užtikrinti geresnį pojūtį vairuojant.

Vairo stiprintuvo technologijos: hidraulinės, elektrohidraulinės ir elektrinės

Vairo stiprintuvas apskritai leidžia vairuotojui naudoti žymiai mažesnę jėgą, nei realiai reikia norint pakeisti ratų padėtį. Išskiriami keli pagrindiniai tipai:

• Hidraulinis vairo stiprintuvas (HPS): Šioje sistemoje hidraulinis siurblys, varomas diržu nuo variklio, sukuria papildomą slėgį, kurio nešėjas yra hidraulinis skystis. Ši sistema užtikrina patikimumą ir patvarumą, tačiau turi trūkumą - nuolat veikiantis siurblys didina energijos sąnaudas ir kuro sąnaudas. Hidraulinis vairo stiprintuvas yra viena pirmųjų įdiegtų vairo mechanizmų formų. Jį sudaro vairo stiprintuvo siurblys, skriemulys, pavaros diržas, keli dirželiai ir žarnos bei vairo stiprintuvo skystis. Transporto priemonės variklyje yra rotacinis siurblys, kuris reguliuoja hidraulinį slėgį. Slėgis padidėja dėl papildomo hidraulinio skysčio, kuris patenka į cilindrą. Hidraulinės vairo stiprintuvo sistemos suteikia autentiškesnį pojūtį. Šiandien kai kuriuose aukštos klasės sportiniuose automobiliuose vis dar naudojamos hidraulinės sistemos, visų pirma dėl puikaus grįžtamojo ryšio su keliu.
• Elektrohidraulinis vairo stiprintuvas (EPHS): Tai hibridinė sistema, kurioje elektrinis variklis veikia kaip pagalbinis elementas tradicinėje hidraulinėje sistemoje. Kai vairuotojas nesuka vairo, siurblys veikia minimaliai arba visai neveikia, taip taupydamas energiją. EPHS sistemos apjungia hidraulinių sistemų patikimumą su elektrinių sistemų energijos taupymu ir papildomomis funkcijomis, tokiomis kaip adaptacinis stiprinimas.
• Elektrinis vairo stiprintuvas (EPS): Tai viena efektyviausių sistemų, kuri naudoja elektrinį variklį, tiesiogiai prijungtą prie vairo kolonėlės. Jis veikia tik tuomet, kai vairas yra sukamas, ir praktiškai nepadidina degalų sąnaudų. Elektrinis vairo stiprintuvas gali būti montuojamas ant krumplinės juostos, vairo kolonėlės arba krumplinio mechanizmo korpuso, todėl yra universalesnis. Elektros variklis sukuria reikiamą slėgį ratams sukti. Šie jutikliai fiksuoja, kiek jėgos naudojama vairui sukti.

Vairo stiprintuvo sistemos sudarytos iš daugybės elementų. Hidraulinėse sistemose svarbus komponentas yra hidraulinis siurblys, generuojantis skysčio slėgį. Taip pat naudojami slėgio valdymo vožtuvai, hidrauliniai cilindrai, aukšto ir žemo slėgio žarnos. Kai kuriose sistemose žarnos yra sumontuotos į aušinimo kilpą, kad būtų aušinamas vairo stiprintuvo skystis.

EPS privalumai

EPS turi keletą reikšmingų privalumų, palyginti su HPS:

• Energijos efektyvumas: EPS naudoja elektros energiją tik tada, kai reikia suteikti pagalbą, todėl sumažėja degalų sąnaudos ir išmetamųjų teršalų kiekis. HPS nuolat varomas variklio, net kai pagalbos nereikia, todėl sunaudoja daugiau energijos.
• Pritaikomumas: EPS galima pritaikyti prie skirtingų vairavimo sąlygų ir vairuotojų pageidavimų. ECU gali būti programuojamas, kad suteiktų skirtingą pagalbos lygį, priklausomai nuo automobilio greičio, vairavimo stiliaus ir kitų veiksnių.
• Patobulintas vairavimo pojūtis: EPS gali užtikrinti geresnį vairavimo pojūtį ir tikslesnį valdymą. Sistemos tikslumas ir greitas reagavimas leidžia vairuotojui geriau jausti automobilį ir kelią.
• Mažesnė priežiūra: EPS neturi hidraulinių komponentų, tokių kaip siurbliai, žarnos ir skysčiai, todėl sumažėja priežiūros poreikis ir išvengiama galimų nuotėkių.
• Suderinamumas su pažangiomis vairavimo sistemomis (ADAS): EPS yra lengvai integruojamas su ADAS sistemomis, tokiomis kaip automatinis parkavimas, juostos palaikymas ir avarinis stabdymas. Šios sistemos gali naudoti EPS, kad automatiškai valdytų automobilį.

EPS trūkumai

Nors EPS turi daug privalumų, yra ir keletas trūkumų, į kuriuos reikia atsižvelgti:

• Kaina: EPS sistemos gali būti brangesnės nei HPS. Tačiau, mažėjant EPS technologijos kainai ir didėjant jos populiarumui, šis skirtumas palaipsniui mažėja.
• Vairavimo pojūtis (kai kuriuose modeliuose): Kai kurie vairuotojai teigia, kad EPS sistemos nesuteikia tokio paties "natūralaus" vairavimo pojūčio kaip HPS. Tai ypač pasakytina apie ankstyvąsias EPS sistemas, kurios nebuvo tokios patobulintos kaip dabartinės. Tačiau, tobulėjant technologijoms, šis skirtumas tampa vis mažesnis.
• Priklausomybė nuo elektros: EPS priklauso nuo elektros energijos. Jei elektros sistema sugenda, vairo stiprintuvas gali nustoti veikti, todėl vairuoti automobilį tampa sunkiau. Tačiau šiuolaikinėse EPS sistemose paprastai yra atsarginiai mechanizmai, kurie leidžia vairuoti automobilį, nors ir be stiprintuvo.

EPS ir HPS palyginimas

Vairo stiprintuvo gedimų indikacija ir priežiūra

Reguliari priežiūra

Reguliari priežiūra yra būtina norint užtikrinti tinkamą vairo stiprintuvo sistemos veikimą. Hidraulinėse ir elektrohidraulinėse sistemose svarbu reguliariai keisti vairo stiprintuvo skystį. Rekomenduojama tai daryti kas dvejus metus arba kas 30 000 km ridos, arba pagal gamintojo nurodymus. Taip pat būtina laiku keisti hidraulinio siurblio pavaros diržą, paprastai kas 60 000 km.

Gedimų požymiai

Prietaisų skydelyje esanti vairo simbolio lemputė yra svarbus informacinis elementas, rodantis vairo sistemos būklę. Ji gali signalizuoti apie įvairias problemas:

• Mažas vairo stiprintuvo skysčio lygis.
• Vairo stiprintuvo siurblio problema.
• Elektros gedimas.
• Sistemos gedimas.

Jei kontrolinė lemputė šviečia raudonai arba mirksi, tai rodo rimtesnę problemą ir reikalauja nedelsiant atlikti diagnostiką. Raudona vairo lemputė su šauktuku yra ypač svarbus įspėjamasis signalas, rodantis rimtą vairo stiprintuvo sistemos problemą, tokią kaip siurblio gedimas, EPS/EPAS perkaitimas ar per žemas hidraulinio skysčio lygis.

Vairo stiprintuvo gedimai gali būti pavojingi, nes jie keičia vairavimo pojūtį ir valdymą, o tai gali sukelti eismo įvykius. Dažniausios gedimų priežastys yra:

• Skysčio lygio trūkumas: Tai rodo alyvos nuotėkį iš sistemos. Nuotėkio priežastys gali būti hidraulinės žarnos, vairo kolonėlė ar siurblio gedimai.
• Elektriniai gedimai: Transporto priemonėse su EPS ir EPHS sistemomis gedimus gali signalizuoti kontrolinės lemputės prietaisų skydelyje. Tai gali būti netinkama maitinimo įtampa, pažeistas daviklis ar terminė apsauga.
• Mechaniniai gedimai: Nutrūkęs vairo stiprintuvo siurblio pavaros diržas, susidėvėję sandarinimo elementai ar pažeistos hidraulinės žarnos.

Svarbu: Jei užsidega vairo stiprintuvo lemputė, rekomenduojama nedelsiant sustabdyti transporto priemonę saugioje vietoje ir kreiptis į techninės priežiūros centrą ar autoservisą. Važiuoti sugedus vairo stiprintuvui nerekomenduojama, nes tai gali būti pavojinga dėl sumažėjusio vairavimo tikslumo ir didesnės nelaimingų atsitikimų rizikos.

Nors EPS sistema paprastai yra sandari ir atspari purvui ar skysčiams, rimtesni gedimai, pavyzdžiui, susidūrus su kliūtimis ir pažeidus sistemos bloką, yra galimi. Reguliari techninė apžiūra ir atidi transporto priemonės būklės stebėsena yra svarbi siekiant užtikrinti saugų ir ilgalaikį EPS sistemos veikimą.

Vairo stiprintuvo sistemos remontui draudžiama naudoti detales, išmontuotas iš kitų transporto priemonių.

EPS ateitis

EPS technologijos nuolat tobulėja. Ateityje galime tikėtis dar efektyvesnių, tikslesnių ir pritaikomesnių EPS sistemų. Taip pat tikėtina, kad EPS taps dar labiau integruotas su ADAS sistemomis, leidžiančiomis automobiliams visiškai autonomiškai valdytis. Naujos technologijos, tokios kaip "vairavimas laidais" (steer-by-wire), kur mechaninis ryšys tarp vairo ir ratų yra visiškai pašalinamas ir pakeičiamas elektroniniais signalais, galėtų būti ateities EPS pagrindas. Tai atvertų dar daugiau galimybių pritaikyti vairavimo pojūtį ir integruoti sistemas su autonominio vairavimo funkcijomis.
