Kardaninis Velenas ir Jo Sukimosi Greitis

Automobilių dalys dėvisi ir genda, o viena iš svarbių, tačiau dažnai nepastebimų dalių yra kardaninis velenas. Jis vaidina esminį vaidmenį perduodant variklio sukimo momentą į ratus, todėl jo būklė tiesiogiai veikia automobilio veikimą ir saugumą. Nors kardaninis velenas paprastai yra patikimas ir ilgaamžis komponentas, vis dėlto jis gali susidėvėti ar pažeisti. Prieš pradedant analizuoti gedimų ženklus, verta suprasti, kas yra kardaninis velenas ir kokią funkciją jis atlieka automobilyje.

Kardaninis velenas yra mechaninis įrenginys, perduodantis sukimo momentą nuo variklio arba pavarų dėžės į galinę arba priekinę ašį, priklausomai nuo automobilio tipo. Jo veikimas pagrįstas sujungimais ir guoliais, kurie leidžia velenui suktis, kartu prisitaikant prie automobilio pakabos judesių ir judėjimo. Kardaninis velenas, dar vadinamas varančiuoju, yra be galo svarbi transmisijos detalė. Ji reikalinga, visų pirma, galiniais (RWD) ir keturiais ratais varomoms transporto (AWD/4WD) priemonėms.

Kardaninio Velenas: Esminis Komponentas ir Jo Sandara

Kardaninis velenas, dar kitaip vadinamas kardanų, yra svarbi transmisijos sistemos dalis automobiliuose, ypač turinčiuose galinius arba visus keturis varomuosius ratus. Jo pagrindinė funkcija - perduoti sukamąjį momentą iš pavarų dėžės į galinę ašį, kompensuojant judančių transporto priemonės komponentų kampinius pokyčius ir padėties svyravimus.

Pagrindinė kardaninio veleno paskirtis - perduoti variklio ir transmisijos galią į ratus (ją realizuoti). Tam, kad variklio generuojama galia virstų judėjimu ir suktų ratus, ją reikia kažkaip perduoti. Galiniais ratais varomose transporto priemonėse šis velenas perduoda galią galinei ašiai, o visais varomaisiais ratais varomose transporto priemonėse paprastai būna du kardanai - vienas skirtas priekinei, kitas - galinei ašiai, todėl galia perduodama į keturis ratus. Kartu su galia, į ratus perduodamas ir sukimo momentas (Nm). Šis parametras yra labai svarbus tam, kad transporto priemonė galėtų judėti į priekį. Varantieji velenai suteikia pakabos sistemai lankstumo. Kai kuriose transporto priemonėse, pavyzdžiui, sunkvežimiuose ir visureigiuose, varantysis velenas padeda išlaikyti transporto priemonės ratų bazę, t. y., atstumą tarp priekinių ir galinių ratų. Kardaninis velenas jungiasi su diferencialu, pastarasis atsakingas už galios paskirstymą tarp galinių ratų.

Kardaninio veleno sandara ir veikimo principas:

Kardaniniai velenai yra mechaninės detalės, skirtos perduoti sukamąjį momentą esant įvairiems kampams tarp jungiamosios transmisijos sistemos dalių. Kardaninio veleno pagrindinė funkcija - perduoti galią iš vienos transmisijos sistemos dalies į kitą, tuo pačiu kompensuojant transporto priemonės judėjimą ir padėties pokyčius. Tai pasiekiama naudojant universalius sąnarius (kardaninius šarnyrus), kurie leidžia velenui judėti kampu.

Kardaninį veleną sudaro kelios svarbios dalys, kurios užtikrina jo patikimą ir efektyvų veikimą:

• Pagrindinė veleno dalis: Tai cilindro formos vamzdis, per kurį perduodamas sukimo momentas. Velenas turi būti tvirtas, tačiau lengvas, kad atlaikytų dideles apkrovas ir veiktų efektyviai net esant aukštiems sukimo momentams.
• Šarnyrai (kardaniniai sujungimai): Tai pagrindiniai elementai, kurie užtikrina lankstumą velenui, leidžia perduoti sukamąjį momentą net esant kampiniam nuokrypiui tarp varomosios ašies ir variklio. Šie leidžia velenui prisitaikyti prie skirtingų kampų ir perduoti sukimo momentą net tada, kai automobilio ašys keičia padėtį dėl važiuoklės judesių.
• Flanšai: Tai specialūs tvirtinimo elementai, naudojami kardaninio veleno jungimui su transmisijos arba diferencialo sistema.
• Guoliai ir tarpinės: Siekiant sumažinti trintį ir užtikrinti sklandų veleno sukimąsi, naudojami guoliai bei tarpinės.
• Teleskopinis segmentas: Kai kuriuose kardaniniuose velenuose yra slydimo sąnariai, kurie leidžia velenui šiek tiek pasislinkti išilgai savo ašies. Ši dalis leidžia velenui išsitempti arba susitraukti, priklausomai nuo važiuoklės judesių.
• Centrinė atrama: Naudojama ilgesniems velenams, kad būtų palaikomas stabilumas ir sumažinamas vibracijos kiekis.
• Balansavimo svoriai: Pritvirtinami siekiant užtikrinti tinkamą veleno balansą.

Kardaninių velenų tipai

Be standartinių kardaninių velenų, naudojami ir specifiniai tipai:

• Dvigubo šarnyro velenai: Turi du šarnyrus, todėl gali perduoti sukamąjį momentą esant didesniems kampiniams nuokrypiams.
• Teleskopiniai kardanai: Šie velenai turi slydimo sąnarį, leidžiantį velenui pailgėti ar sutrumpėti priklausomai nuo transporto priemonės judėjimo.

Kardaninio Velenas: Gedimų Požymiai ir Priežiūra

Kardaninio veleno problemos gali ne tik pabloginti automobilio veikimą, bet ir sukelti rimtų saugumo problemų. Jei kardaninis velenas visiškai sugenda, automobilis gali prarasti galimybę perduoti sukimo momentą į ratus, o tai reiškia, kad jis nebegalės judėti. Be to, sugadintas kardaninis velenas gali pakenkti kitiems automobilio komponentams, tokiems kaip transmisija, diferencialas ar netgi rėmas, jei jo dalys pradės judėti nekontroliuojamai. Norint pastebėti varančiojo veleno problemas, reikia budrumo, nes tai yra labai patvarus agregatas.

Požymiai, įspėjantys apie problemas

Jei įtariate, kad jūsų automobilio kardaninis velenas gali būti pažeistas ar susidėvėjęs, svarbu atlikti išsamią patikrą. Dažniausiai pasitaikantys susidėvėjusio kardaninio veleno požymiai:

1. Neįprasta vibracija: Vienas iš pirmųjų ženklų, kad kardaninis velenas gali būti pažeistas arba susidėvėjęs, yra neįprasta vibracija važiuojant. Jei jaučiate vibraciją, sklindančią iš automobilio dugno, ypač važiuojant didesniu greičiu, tai gali būti požymis, kad kardaninis velenas arba jo komponentai, tokie kaip kryžminiai guoliai, yra pažeisti ar išsiderinę. Daugeliu atvejų, susidėvėjus kuriai nors kardano detalei, automobilio salone jaučiama vibracija, kuri pastiprėja įsibėgėjant.
2. Garsai: Garsai, tokie kaip stuksenimas, spragsėjimas, barškėjimas, bildėjimas, cypimas arba girgždėjimas, sklindantys iš automobilio dugno, taip pat gali reikšti problemas su kardaniniu velenu. Šie garsai dažnai būna nereguliarūs ir gali sustiprėti sukant, greitėjant arba važiuojant per nelygumus. Įsiklausykite, ar nesigirdi neįprasto barškėjimo, bildėjimo ar spargsėjimo garsų greitėjant bei lėtėjant. Jei juos girdite, tai gali reikšti, kad kryžminė jungtis, dar vadinama elastine, susidėvėjusi.
3. Pablogėjęs valdymas: Kardaninio veleno problemos gali turėti įtakos automobilio valdymui. Jei pastebite, kad automobilis pradeda „traukti“ į vieną pusę arba jį sunkiau valdyti, tai gali būti dėl kardaninio veleno ar jo komponentų problemų.
4. Alyvos nuotėkiai: Kitas ženklas, kad kardaninį veleną gali tekti keisti, yra alyvos nuotėkiai aplink veleną ar jo sujungimus.
5. Laisvumas: Jei pastebite, kad kardaninis velenas turi laisvumo ar juda ašiniu būdu (pirmyn ir atgal), tai taip pat yra aiškus ženklas, kad jį reikia tikrinti.

Turėkite omenyje, kad tai yra sunki detalė, todėl ir gedimo požymiai dažniausiai yra lengvai pastebimi.

Kardaninio veleno priežiūra

Kardaniniai velenai, kaip ir bet kurios kitos mechaninės dalys, reikalauja nuolatinės priežiūros, siekiant užtikrinti ilgalaikį ir sklandų veikimą. Naujuose automobiliuose dažnai sumontuota sistema, automatiškai sutepanti kardaninio veleno jungtis. Tačiau senesniuose automobiliuose šios sistemos nėra, todėl kardano jungčių sutepimas turi būti atliktas rankiniu būdu.

Pagrindiniai priežiūros aspektai:

• Tepalų naudojimas: Kardaniniai šarnyrai turi būti reguliariai tepami, kad sumažėtų trintis ir išvengtų nusidėvėjimo.
• Reguliari apžiūra: Svarbu reguliariai tikrinti, ar nėra pažeidimų, įtrūkimų ar nusidėvėjimo ženklų.
• Balansavimas: Kadangi kardaninis velenas sukasi dideliais greičiais, svarbu, kad jis būtų tinkamai subalansuotas. Važiuojant automobiliu, jis sukasi ir perduoda jėgą iš pavarų dėžės. Kadangi tai yra sunkus ir didelis daiktas, kuris greitai sukasi, jis privalo būti standžiai pritvirtintas ir itin gerai subalansuotas, kad būtų išvengta vibracijų bei pašalinių garsų.
• Tvirtinimo elementų tikrinimas: Flanšų varžtai ir kiti tvirtinimo elementai turi būti reguliariai tikrinami ir, jei reikia, priveržiami.

Jei pastebite bet kurį iš aukščiau minėtų ženklų arba patikrinimas atskleidžia pažeidimų, svarbu nedelsiant pakeisti kardaninį veleną. Kardaninio veleno remontas yra svarbi ir neatsiejama dalis automobilio priežiūros. Kardaninio veleno gedimai gali sukelti rimtus defektus ir nereikalingas išlaidas. Priklausomai nuo pažeidimo masto, gali būti pažeistas ir variklis, pavarų dėžė ar net ratai. Todėl labai svarbu atlikti diagnostiką ir remontą laiku. Nauji velenai yra brangūs, o remontas, atliktas laiku, gali sutaupyti jums pinigų ir užkirsti kelią būsimoms problemoms.

Dažniausiai pasitaikantys gedimai

Dažniausiai pasitaikantys kardaninio veleno gedimai automobilyje apima kelis pagrindinius aspektus:

• Kardaninių sujungimų (šarnyrų) susidėvėjimas: Vienas dažniausių gedimų yra kardaninių sujungimų (šarnyrų) susidėvėjimas. Šie sujungimai, leidžiantys velenui veikti skirtingais kampais, gali laikui bėgant susidėvėti, pradėti klibėti ar net visiškai sugesti. Dėl to atsiranda triukšmas, vibracija ar net nutrūksta sujungimai.
• Balanso praradimas: Vibracija nebūtinai simbolizuoja problemas su šarnyrais. Ji taip pat gali atsirasti dėl kardaninio veleno balanso praradimo, kuris gali atsirasti po avarijos, važiavimo duobėtu keliu ar tiesiog netinkamo montavimo.
• Centrinės atramos guolių susidėvėjimas: Tai gali sukelti nemalonius garsus arba kiek padidinti vibracijos pojūtį važiuojant.
• Veleno deformacija ar kreivumas: Gali atsirasti dėl mechaninio poveikio, pvz., stiprių smūgių važiuojant nelygiu keliu, o tai gali lemti nereguliarią veleno rotaciją ir vibracijas.
• Teleskopinio segmento gedimas: Tai problema, kai velenas negali tinkamai susitraukti ar prailgėti.

Kada Remontuoti, o Kada Keisti Kardaninį Veleną?

Ilgainiui kardano detalės susidėvi ir reikalingas remontas arba viso kardaninio veleno keitimas. Kaip atpažinti šią problemą ir kada labiau apsimoka remontuoti, o kada keisti kardaninį veleną?

Kada yra remontuojamas kardaninis velenas (kardanas)?

Remontuoti kardaninį veleną galima, jei gedimas yra nedidelis, pvz., kai susidėvi kardaniniai sujungimai (šarnyrus). Šarnyrus galima pakeisti naujais be būtinybės keisti visą veleną. Pagrindinės kardaninio veleno detalės yra kryžminės jungtys bei pakabinamas guolis. Įprastai pakabinamas guolis turėtų tarnauti apie 100-150 tūkst. kilometrų, tačiau tai labai priklauso nuo detalių kokybės ir vairavimo sąlygų. Tiek pakabinamas guolis, tiek kryžminės jungtys gali būti keičiamos, todėl viso kardano keisti neapsimoka, kadangi remonto kaina dažniausiai yra mažesnė.

Kada yra keičiamas kardaninis velenas (kardanas)?

Visą kardaninį veleną rekomenduojama keisti, kai jis yra stipriai paveiktas korozijos, išsibalansavęs arba kryžminių jungčių taškai yra stipriai išdilę. Jei kardaninis velenas yra smarkiai deformuotas, sulūžęs ar kitaip fiziškai pažeistas, paprasto remonto gali nepakakti. Pažeistos dalys niekados nebebus tokios tvirtos ir funkcionalios, kaip naujas velenas. Jei kardaninis velenas prarado balansą, tai gali sukelti vibracijas važiuojant, o jo atstatymas reikalauja ne tik specializuotų įrankių, bet ir puikių įgūdžių. Jeigu kardaninis velenas yra stipriai sugadintas - sulūžęs arba deformuotas, rekomenduojame jį pakeisti nauju.

Remonto sudėtingumas priklauso nuo konkrečios problemos. Paprastesnė užduotis, pavyzdžiui, kardano šarnyrinės jungties pakeitimas yra palyginti nebrangūs. Tačiau jei pats kardaninis velenas yra smarkiai pažeistas arba išbalansuotas, jį gali tekti keisti visą, o tai kainuoja brangiau bei reikalauja daugiau laiko.

Kardaninio Velenas Žemės Ūkio Technikoje ir Apsukų Valdymas

Kardanai žemės ūkio technikai yra specifinė detalė. Žemės ūkio technika - labai įvairi, o jai reikalingos įvairios detalės. Viena iš jų yra kardanai žemės ūkio technikai. Plataus kampo kardanas yra tik viena iš labai daugelio detalių, kurios gali prireikti transporto priemonių turėtojams. Jei jums reikalingas kardanas su laisvos eigos mova, tai, ko gero, pats geriausias sprendimas yra patikėti jo pirkimą profesionalams.

Kardaninio veleno sukimosi greičio didinimas ir krypties keitimas

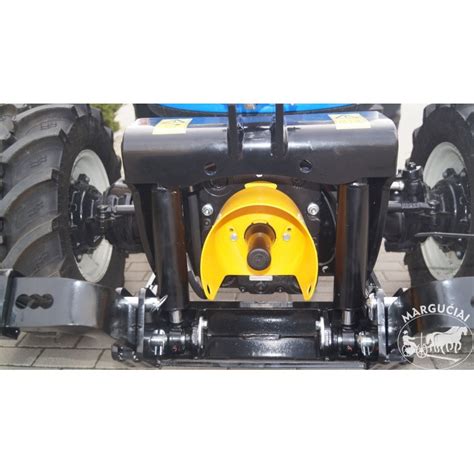

Ūkininkams ar mechanikams kartais kyla klausimas, kaip įmanoma išgreitinti tam tikros technikos, pavyzdžiui, T40 traktoriaus darbinį veleną, iki 1000 aps./min. arba pakeisti kardano sukimosi kryptį, norint sukti šakų smulkintuvą. Diržinės pavaros tokiais atvejais dažnai netinka, nes reikia, kad greitinimas vyktų per dantračių mechanizmus. Taip pat ieškoma galimybės pasidaryti tokį mechanizmą iš kito traktoriaus darbinio veleno ar panašios detalės.

Dvigubos paskirties reduktoriai (multiplikatoriai) gali greitinti ir keisti sukimosi kryptį, nes juos sudaro du dantračiai. Tačiau kyla klausimas, kodėl tokie reduktoriai kartais netinka arba kodėl jie nevisiškai atitinka poreikius.

Atmetus diržinę pavarą, be reduktoriaus išsiversti neišeis. Jei šakų smulkintuvas yra savadarbis, su 4 peiliais ir 80 cm diametro smulkinimo disku, galima pabandyti prikonstruoti kokį nors reduktorių tiesiai ant jo. Tai galėtų būti net 1:1 keičiantis kryptį arba greitinantis per tris dantračius. Tačiau dažnai pasirodo, kad techniškai įgyvendinti tokius pakeitimus yra sudėtinga, o kartais ir neįmanoma dėl tarpinio veleno konstrukcijos. Krypties pakeitimas traktoriuje siekiant naudoti turimą aukštinantį reduktorių arba tiesiogiai pakelti traktoriaus darbinio veleno apsukas iki tūkstantinių be papildomo reduktoriaus yra sudėtinga užduotis.

T40 traktoriaus darbinio veleno apsukų optimizavimas

Bandant sukti smulkintuvą ant 500 aps./min., viskas smulkinama, bet nuo smulkinimo disko gaunasi mažai vėjo, kad išpūstų viską pro kaminą į priekabą. Tai rodo, kad reikia didesnių apsukų. Tačiau kyla klausimas, ar traktoriui sveika taip smarkiai sukelti apsukas. Paprastai prie 1600 variklio apsukų, kardano velenas duoda apie 540 aps./min. Šios apsukos varikliui parinktos ne atsitiktinai, nes tuose sūkiuose variklis turi daug sukimo momento atsargos (gavęs apkrovą, sūkių nemažina).

Sukant variklį, pavyzdžiui, 2500 aps./min., prie didesnio apkrovimo labiau kinta apsukos, nes bus mažesnis sukimo momentas. Dideli sūkiai nėra kažkoks gėris varikliui, kuris projektuotas 1600 apsukoms, bet jei vibracijos didelės nėra, galima trumpam ir pasukti. Anksčiau, dėjus silosą su T-40 + KIR 1.5, ta pati bėda būdavo su metimu per straublį. Vieninteliai padorūs vaistai buvo gera kuro norma, tvarkinga sistema ir apsukų varžtas išsuktas iki galo. Tada rankinis gazas iki dugno ir pirmyn. Svarbu, kad traktorius būtų pakankamai tvarkingas.

Jei buvo dėtos diržinės pavaros (du B profilio diržai), jie kaista, o paduodant šaką krenta smulkintuvo apsukos. Buvo minties dėti lenkiškos rotacinės šienapjovės skyvus arba juos sudubliuoti, kad būtų 4 arba 8 diržai su A profiliu. Tačiau nežinoma, ką rinktis. Yra patirties su 5 panašiais diržais kaip lenkiškos šienapjovės skyvuose, su keturiais diržais tik iš bėdos galima smulkinti plonas šakas. Ir tai dar sukama ant tūkstantinių apsukų su Belarusu, ant mažo gazo; galima ir ant 500 aps./min., bet tada jau pilnu gazu turėtų eiti. Per didelis sukimas gali pakenkti, pavyzdžiui, BX62 smulkintuvas gali kažką padaryti T40 darbiniam velenui, todėl jis gali pradėti sunkiai įsijungti.

Variklio apsukų ir sukimo momento santykis

Lygiai taip pat svarbu suprasti, kad variklio apsukos ir sukimo momentas yra glaudžiai susiję. Variklis, sukantis kardaninį veleną, geriausiai veikia tam tikrame apsukų diapazone, kuriame pasiekiama optimali galia ir sukimo momentas. Viršijus ar sumažinus šį diapazoną, gali sumažėti efektyvumas, padidėti nusidėvėjimas ir atsirasti gedimai. Todėl, keičiant kardaninio veleno sukimosi greitį ar kryptį, būtina atsižvelgti į variklio charakteristikas ir užtikrinti, kad jis veiktų saugiame ir efektyviame režime.

Profesionalus Kardaninių Velenų Remontas

Automobilio kardaninio veleno remontas gali būti sudėtingas, tačiau tai priklauso nuo pažeidimo pobūdžio bei konkretaus automobilio modelio. Svarbu pasirinkti patikimą autoservisą, nes netinkamai atlikti remonto darbai ar nekokybiškai sumontuotos dalys gali sukelti rimtų techninių bei saugumo problemų. Kokybiški autoservisai atlieka darbą greičiau ir efektyviau, nes jų specialistai turi daug patirties ir naudoja tinkamus įrankius.

Profesionalūs servisai gali atlikti išsamesnę diagnostiką ir nustatyti tikslesnį remonto laikotarpį. Kardaninio veleno remonto kaina apima ne tik pačių dalių keitimą, bet ir meistrų atliekamą darbą, gamybą ir balansavimą. Remontuojami visų tipų lengvųjų, mikroautobusų ir sunkiojo transporto kardanai. Atliekami visi tekinimo, frezavimo bei suvirinimo darbai. Balansuojami kardaniniai velenai iki 6 m. žemės ūkio technikai, spec. transportui, limuzinams, keturračiams, motociklams, statybos technikai, geležinkelio transportui. Atliekamas visų tipų kardaninių velenų pakabinamų guolių keitimas bei restauravimas. Keičiami kardaninių velenų vamzdžiai, atliekamas privirinamų šakučių keitimas. Keičiamos sunkvežimių, mikroautobusų, džipų, spec. transporto, traktorių, lengvųjų automobilių šlicų grupės naujomis.

Kardaninis velenas yra viena iš pagrindinių sudedamųjų dalių, kuri užtikrina variklio sukties perdavimą į ratus. Todėl labai svarbu atlikti diagnostiką ir remontą laiku. Avtoservice.lt, Edler autoservise atlieka visus kardaninių velenų remonto darbus, keičia kryžmes, guolius, gumas, vamzdžius, ilgina ir trumpina. Naudojama aukščiausio lygio moderni technika bei įrankiai, tik kokybiškos ir originalios automobilių dalys.

Orientaciniai kardaninio veleno remonto intervalai

Šie remonto intervalai yra orientaciniai ir gali skirtis priklausomai nuo automobilio modelio ir naudojimo sąlygų.
