Tachografai automobiliuose: kam jie reikalingi ir kaip veikia?

Nors tema skamba sudėtingai, iš tiesų tachografas yra prietaisas, skirtas efektyviai sekti transporto priemonės ir vairuotojo veiklos duomenis. Tai nepakeičiama kelių transporto, ypač komercinio krovinių ir keleivių vežimo, priemonė. Tachografas registruoja vairavimo ir poilsio laikotarpius, transporto priemonės greitį, nuvažiuotą atstumą ir kitus svarbius parametrus. Šie duomenys labai svarbūs kelių eismo saugumui, vairuotojų apsaugai ir sąžiningai konkurencijai užtikrinti.

Kas yra tachografas ir kaip jis veikia?

Tachografas - tai prietaisas, registruojantis vairuotojo veiklą. Jis automatiškai seka, kiek laiko vairuotojai vairavo, ir registruoja tokias veiklas kaip darbas ir poilsis pagal vairuotojų įvestis. Šis įrenginys įprastai yra neatsiejama sunkvežimių logistikos dalis, leidžianti patogiai ir paprastai sekti vairuotojų darbo ir poilsio režimus bei užtikrinti sklandžią transporto kontrolę.

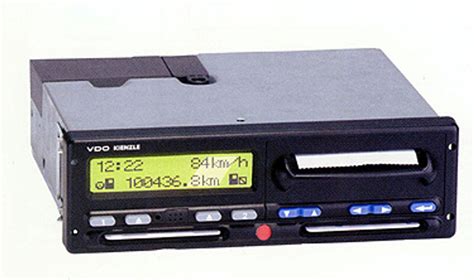

Skaitmeninis tachografas, kartu su įmontuotu duomenis saugančiu įrenginiu ir vairuotojo asmens kortele, yra skirtas stebėti vairuotojų darbo ir poilsio režimą. Tachografai visą informaciją įrašo ne tik savo atmintyje, bet ir vairuotojo kortelėje. Pagrindinis komponentas yra pats tachografo įrenginys, kuris montuojamas į transporto priemonę. Kitas svarbus elementas - vairuotojo kortelė. Jei įrenginyje fiksuojama informacija apie vairavimo ir poilsio laiką, greitį, atstumą ir kitus parametrus, tai vairuotojo kortelėje saugomi asmeniniai vairuotojo duomenys, vairavimo ir poilsio įrašai.

Tachografo registruojami duomenys:

• Važiavimo laikas
• Darbo laikas (kitos pareigos, ne tik vairavimas)
• Pasiekiamumo laikotarpiai
• Poilsis ir pertraukos
• Transporto priemonės greitis ir nuvažiuotas atstumas
• Kiti duomenų rinkiniai, kurių reikalauja reglamentai

Tachografų tipai ir jų evoliucija

Tachografai laikui bėgant vystėsi, ir yra keletas tipų, kurie vis dar naudojami:

• Analoginiai tachografai - senesnės, popierinės versijos, kurios įrašo duomenis ant vaško diagramų. Dažniausiai randami senesnėse transporto priemonėse.
• Skaitmeniniai tachografai - elektroninės sistemos, kurios saugo visus duomenis vairuotojo kortelėje. Nuo 2006 m. gegužės mėn. skaitmeniniai tachografai privalomi naujose ES transporto priemonėse.
• Išmanieji tachografai - naujausia karta, automatiškai fiksuojanti vietos duomenis ir sienų kirtimus naudojant palydovą (GNSS). Išmanaus tachografo versija 1 fiksuoja transporto priemonės GNSS poziciją pamainos pradžioje ir pabaigoje bei kas tris valandas vairuojant, o sienų kirtimus vis dar reikia įvesti rankiniu būdu. Naujesnės išmanaus tachografo versija 2, privaloma nuo 2023 m. rugpjūčio, automatiškai fiksuoja sienų kirtimus ir gali taip pat registruoti pakrovimo ir iškrovimo įvykius.

Jei transporto priemonė yra nauja arba neseniai registruota, joje įrengtas išmanusis tachografas, kaip to reikalauja ES teisės aktai. Naujos 2,5 t-3,5 t transporto priemonės, dalyvaujančios tarptautiniame transporte, taip pat privalės turėti išmanųjį tachografą versija 2.

Teisinė bazė ir privalomumas

Prievolę naudoti tachografą reglamentuoja Europos reglamentas (ES) Nr. 165/2014 ir Reglamentas (EB) Nr. 561/2006. Šiuose reglamentuose nurodyta, kas privalo naudoti tachografą ir kokios išimtys taikomos. Tikslas - kontroliuoti, kaip laikomasi vairavimo ir poilsio laiko, ir taip didinti kelių eismo saugumą.

Kam reikalingas tachografas?

Pagal galiojančius ES teisės aktus, transporto priemonėse, krovininiuose automobiliuose ir autobusuose, kurie naudojami komerciniais tikslais ir sveria daugiau kaip 3,5 t., tachografai yra privalomi. Keleivių vežimo srityje ši prievolė taikoma transporto priemonėms, kuriose gali važiuoti daugiau kaip devyni žmonės (įskaitant vairuotoją).

• Nuo 2006 m. gegužės 1 d. visose naujose, pirmą kartą eksploatuojamose, daugiau nei 3,5 tonos sveriančiose transporto priemonėse (išskyrus kelias išimtis), kurios naudojamos komerciniais tikslais, privalėjo būti įdiegti skaitmeniniai tachografai.
• Nuo 2019 m. birželio 15 d. - pirmos kartos išmanieji skaitmeniniai tachografai.
• Nuo 2024 m. gruodžio 31 d. visose tarptautinio kelių transporto priemonėse, sveriančiose 3,5 tonos ar daugiau ir kuriose buvo naudojami analoginiai arba skaitmeniniai tachografai, privalės būti įrengti antros kartos skaitmeniniai tachografai.
• Nuo 2025 m. rugpjūčio 21 d. skaitmeninis tachografas privalomas visuose krovininiuose automobiliuose ir autobusuose, kurie naudojami komerciniais tikslais (sunkvežimiams, vilkikams ir daugiau nei 9 keleivius talpinantiems keleiviniams autobusams, kuriais gabenami kroviniai ar keleiviai). Šis reikalavimas taikomas visoje Europos Sąjungoje.
• Nuo 2026 m. liepos mėn. tachografų reikalavimai bus išplėsti ir apims lengvąsias komercines transporto priemones (LCV) nuo 2,5 iki 3,5 tonos (kartu su priekaba), kurios vykdo tarptautinį transportą ar kabotažo operacijas.

Kada tachografas nereikalingas?

Tachografas nereikalingas tik tuomet, jei jūsų transporto priemonė nesveria 3,5 tonų. Vadinasi, jis nereikalingas mažesnio svorio krovininiuose automobiliuose ir mažiau nei 9 keleivius talpinančiuose autobusuose. Jei jūsų transporto priemonė nėra naudojama komerciniams tikslams, tuomet tachografo jums taip pat neprireiks.

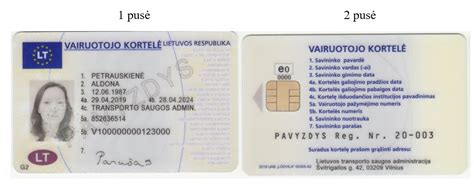

Vairuotojo kortelė - Jūsų asmeninis raktas

Kiekvienas profesionalus vairuotojas privalo turėti savo vairuotojo kortelę. Tai plastikinė kortelė su mikroschema, kuri saugo asmeninius vairavimo ir darbo duomenis, kuriuos reikia atsisiųsti kas 28 dienas ir saugoti bent 1 metus. Norėdami gauti vairuotojo kortelę, turite kreiptis į nacionalinę transporto instituciją. Vairuotojai taip pat gali naudoti vairuotojo kortelės skaitytuvą ir programėlę, kad atsisiųstų ir saugotų tachografo duomenis kelyje.

Keletas pagrindinių taisyklių:

• Įdėkite kortelę prieš pradėdami vairuoti.
• Pašalinkite ją, kai baigiate darbo dieną.
• Nesidalinkite ir nekeiskite kortelių - kiekviena yra registruota konkrečiam asmeniui.
• Jei kortelė prarandama ar sugadinama, nedelsdami apie tai praneškite ir prašykite pakaitinės kortelės iš savo nacionalinės institucijos.

Yra ir kitų kortelių tipų - įmonėms, dirbtuvėms ir kontrolės institucijoms - tačiau vairuotojo kortelė yra ta, kurią naudosite kasdien.

Važiavimo ir poilsio laiko taisyklės

Svarbu žinoti, ką jūsų tachografas stebi ir kaip laikytis taisyklių. Štai trumpas priminimas apie pagrindines ES važiavimo ir poilsio laiko taisykles, taikomas profesionaliems vairuotojams:

Dienos ribos:

• Galite vairuoti iki 9 valandų per dieną, su galimybe pratęsti iki 10 valandų du kartus per savaitę.
• Turite padaryti bent 45 minučių pertrauką po kiekvieno 4,5 valandų vairavimo.

Kasdienis naudojimas: ką vairuotojai turi padaryti:

• Įdėkite vairuotojo kortelę prieš užvesdami variklį.
• Įveskite pradinę vietą ir kitus būtinus rankinius įrašus, jei reikia.
• Pasirinkite tinkamą režimą (darbas, poilsis ar prieinamumas).
• Padarykite pertraukas ir ilsėkitės, kaip reikalauja įstatymas.
• Reguliariai atsisiųskite duomenis - vairuotojams tai būtina daryti kas 28 dienas. Iš automobilio tachografo duomenys turi būti nuskaitomi ne rečiau kaip kas 90 dienų. Šie duomenys turi būti saugomi ne trumpiau kaip metus, o, reikalui esant, pateikiami kontrolės institucijoms.
• Patikrinkite įspėjimus ar klaidų pranešimus ir išspręskite juos iš anksto.
• Grįžkite į bazę bent kartą per 8 savaites, kaip nurodyta Judumo pakete.

Be to, kelio patikrinimo atveju vairuotojai turi galėti pateikti savo vairuotojo kortelę, tachografo įrašus už einamąją dieną ir praėjusias 56 dienas. Kortelės gedimo atveju galite parodyti atspaudus ir rankinius įrašus.

Dažniausios tachografo klaidos ir kaip jų išvengti

Net ir patyrę vairuotojai daro paprastas klaidas, kurios gali lemti baudas. Štai dažniausios:

• Pamirštama įdėti vairuotojo kortelė. Už netinkamai įdėtą kortelę galima sulaukti net iki 300 eurų baudos, o vairuotojui, turinčiam daugiau nei vieną kortelę, gresia bauda iki 500 eurų.
• Pamirštamos būtinos poilsio pertraukos.
• Pasirenkamas netinkamas veiklos režimas (pvz., „poilsis“, kai atliekamas kitas darbas).
• Pamirštamas būtino atsisiuntimo terminas. Nenuskaitę duomenų laiku, rizikuojate prarasti dalį duomenų.
• Ignoruojamos kalibravimo ar techninės klaidos po transporto priemonės priežiūros.

Jei skaitmeninis tachografas naudojamas netinkamai ir sąmoningai nefiksuojami privalomi duomenys, vairuotojas gali sulaukti baudos, siekiančios 500 eurų. Valdžios institucijos ir darbdaviai gali naudoti šiuos duomenis siekdami patikrinti, ar vairuotojai ir įmonės laikosi taisyklių, o patikrinimų metu tikslūs įrašai padeda išvengti nesusipratimų ar baudų. Mėnesinės baudos gali siekti vidutiniškai 2000 EUR, priklausomai nuo šalies ir padarytų pažeidimų.

Daugumos dažniausių klaidų galima išvengti, jei vairuotojas naudoja tachografo analizės įrankį, pvz., Tachogram. Jis rodo aiškius pranešimus apie trūkstamus duomenis, poilsio laikotarpių pažeidimus arba laukiančius atsisiuntimus - kad galėtumėte juos ištaisyti, kol jie netampa problema.

Tachografo techninė priežiūra ir kalibravimas

Tachografo patikra yra būtina. Tai atlikti reikėtų bent kartą per dvejus metus. Tachografo patikrą gali atlikti tik specialios tuo užsiimančios įmonės. Pramoninėse taikymuose tachometro kalibracija yra privaloma praktika. Svarbu žinoti, kad tachografą įrengti gali tik oficialūs montuotojai ar įmonės, kurias patvirtino atitinkama ES šalies institucija. Visi komponentai ir itin lengvai pažeidžiamos vietos, jungtys turi būti užplombuotos tam tikru būdu. Labai svarbu žinoti, kad tinkamas skaitmeninio tachografo naudojimas ne tik neužtrauks baudos, bet ir gali padėti apsaugoti nuo eismo įvykių dėl vairuotojo nuovargio, tad šis aparatas yra tikras pagalbininkas kelyje. Svarbu žinoti ir tai, kad pažeidus tachografą (sulaužius, pažeidus plombas ir kt.) per septynias dienas jas turi pakeisti patvirtintas montuotojas ar dirbtuvės.

Gedimų diagnostika:

Dažni tachografo gedimo simptomai yra praleidžiami rodmenys, nestabilūs rodmenys ar klaidingos vertės. Štai keletas galimų problemų ir sprendimų:

• Rodmenys „šokinėja“ pastoviu greičiu: galimas prastas elektrinis kontaktas, netinkamas greičio jutiklis, inverterių EMI trikdžiai arba per trumpas vidurkinimo laikas tachometro elektronikoje.
• Rodmenys nuolat pervertinami ar per mažinami lyginant su realybe: tai dažnas nerodavimo rezultatas, dėl netinkamos kalibracijos, neteisingo impulsų skaičiaus apsisukimui (PPR) nustatymo arba neteisingo rato diametro kontaktiniame matavime.
• Skirtumai tarp tikėtos RPM ir indikacijos su asinchroniniais pavaraus: slydimo pokyčiai proceso apkrodoje sukelia laikinius skirtumus, kurie yra normalūs.

Gedimų šalinimo veiksmai:

1. Saugumas ir pradinė apžiūra: sustabdykite mašiną, jei reikia, patikrinkite saugos etiketes ir prieigą prie besisukančių dalių. Apžiūrėkite kabelius, jungtis, optinį žymeklį, magnetinio jutiklio tarpą.
2. Patikrinkite maitinimą ir laidų vientisumą: išmatuokite maitinimo įtampos reikšmes IGN ir GND gnybtuose, laidų signalo tęstinumą.
3. Patikrinkite jutiklio signalą: generatoriuje patikrinkite minimalų kintamosios įtampos lygį, reikalingą indikatoriui.
4. Palyginimas su etaloniniu prietaisu: naudokite rankinį lazerinį tachometrą arba stroboskopą kaip etaloną.
5. Šalinti trikdžius ir pagerinti signalo kokybę: taikykite ekranavimą ir atskirą laidų klojimą, ferito ritinius ant kabelių, maitinimo filtravimą.
6. Patikrinkite keitiklio konfigūraciją ir skalavimą: patikrinkite PPR nustatymą, kontakto versijos rato diametrą ir jutiklio išvesties konvertavimą į PLC/valdiklio įvestį.
7. Aptarnavimo sprendimai: jei klaida išlieka po pataisymų, atlikite kalibravimą ISO/IEC 17025 atitinkančioje laboratorijoje arba pavedame servisui.

Tachografų ateitis ir technologijų pažanga

RPM matavimų skaitmeninimas pakeitė tachometrą iš paprasto indikatoriaus į duomenų mazgą, palaikantį valdymą, analizę ir kokybę. Gamyklos vysto registravimo ir ryšio funkcijas, o integracija su industrinėmis platformomis leidžia RPM informaciją įtraukti į platesnį vaizdą apie mašinos ir proceso būklę. Šiandieniniai prietaisai rodo skaitmeninius rodmenis, turi MIN/MAX atmintį ir signalo formos registravimo funkcijas, o duomenis galima eksportuoti per USB ar analoginius išėjimus į valdymo sistemas.

IIoT sprendimai sujungia greičio jutiklius su SCADA platformomis ir analitinėmis sistemomis, leidžiant nuotolinį stebėjimą ir RPM koreliavimą su kitais proceso signalais. Atsiranda belaidžio ryšio įrenginiai bei „išmanieji“ klasės jutikliai su IO sąsajomis, perduodantys ne tik greitį, bet ir kontekstinius parametrus, reikalingus valdymui ir diagnostikai.

Nekontaktiniai optiniai ir lazeriniai metodai leidžia saugiu atstumu matuoti aukštus greičius, mažina nusidėvėjimą ir darbuotojų riziką. Tvirtėja magnetiniai jutikliai ir optiniai jutikliai, atsparūs triukšmui ir purvui, kurie svarbūs didelės aplinkos apkrovos taikymuose. Fiksuotos RPM tendencijos tampa įvesties duomenimis algoritmams, kurie aptinka subtilius nukrypimus, susijusius su guolių nusidėvėjimu, slydimu ar pavaraus triktimis. Tachometrų ryšys ir duomenų buferiavimas palengvina operacijų istorijų kūrimą, o integracija su kokybės sistemomis palaiko auditą leidžiančias priežiūros veiklas.

Tachografai, nors dažnai nuvertinami, atlieka svarbų vaidmenį stebint ir kontroliuojant variklių, staklių ir visų technologinių procesų darbą. Jie leidžia ne tik matuoti greitį, bet ir reaguoti į nukrypimus, užkirsti kelią gedimams bei optimizuoti pavarų sistemų veikimą. Dėl technologijų pažangos šie prietaisai tapo tikslesni, funkcionalesni ir integruojami su automatizavimo bei IIoT sistemomis. Nepriklausomai nuo pramonės šakos, tinkamo tachometro tipo pasirinkimas ir jo teisinga kalibracija tiesiogiai veikia darbo kokybę, saugumą ir efektyvumą.
