Namuose norisi palaikyti komfortišką temperatūrą - kai karšta, atvėsti, o kai vėsu, sušilti. Tam skirti termostatai, arba termoreguliatoriai, kurie yra modernūs prietaisai, padedantys valdyti šildymo ir vėsinimo sistemas.
Kas yra termostatas ir kaip jis veikia?
Žodis „termostatas“ kilęs iš senovės graikų kalbos: „termo“ reiškia šilumą, o „statos“ - stovėjimą ir tokio paties išlikimą. Termostatas nėra termometras, nors jis rodo laipsnius; tai yra įrenginys, skirtas palaikyti nustatytą temperatūrą.
Termostato veikimo principas (bimetalinė juostelė)
Vienas iš termostato veikimo principų pagrįstas bimetaline juostele. Termostate yra du skirtingų metalų gabalai, sujungti varžtais, sudarantys bimetalinę juostelę. Ši juosta veikia kaip tiltas elektros grandinėje, prijungtoje prie šildymo sistemos. Įprastai, „tiltas nusileidžia“, elektra teka per juostą ir šildymas įsijungia. Kai juostelė įkaista, vienas iš metalų išsiplečia labiau nei kitas, todėl visa juosta susilenkia. Galų gale ji taip susilenkia, kad nutraukia grandinę, ir šildymas išsijungia.
Kaip veikia termostatas pradedantiesiems
Kambario termostatų tipai ir funkcijos
Kambario termostatai pasižymi išskirtiniu funkcionalumu ir leidžia lengvai reguliuoti temperatūrą, renkantis tarp šildymo ir vėsinimo režimų. Termostato viduje yra įmontuotas jutiklis, kuris aptinka esamą kambario temperatūrą. Norint koreguoti temperatūrą, užtenka nustatyti norimą reikšmę pasukant ratuką arba paspaudžiant mygtuką. Kai temperatūra nukris žemiau arba pakils virš nustatytos ribos, termostatas pradės veikti ir sureguliuos temperatūrą pagal nustatytus parametrus. Patalpų termostatas užtikrina nuolatinį komfortą, efektyvų energijos naudojimą, tausoja aplinką bei padeda reguliuoti patalpų šildymo ir/ar vėsinimo išlaidas.
Išmanieji termostatai
Išmanieji termostatai yra puikus pasirinkimas dėl naujoviškų funkcijų, kurios padeda lengviau valdyti temperatūrą. Jie automatiškai reguliuoja temperatūrą pagal naudojimo įpročius ir kitus veiksnius, tokius kaip paros laikas, orai ir net judesio jutikliai, nustatantys, kada kas nors yra kambaryje. Išmanieji termostatai taip pat turi nuotolinę prieigą, leidžiančią valdyti temperatūrą iš bet kurios vietos naudojant mobiliąją programėlę arba balso komandas. Daugelis jų pateikia išsamias ataskaitas, kad būtų galima sekti energijos naudojimą ir matyti, kaip pakeitimai veikia sąnaudas ir efektyvumą.
Programuojami termostatai
Programuojamas termostatas leidžia nustatyti norimą temperatūros palaikymo grafiką - pavyzdžiui, kad šildymas būtų mažesnis miegant ar jums būnant darbe, ir vėl pakiltų prieš grįžtant. Tai ypač aktualu automatiniam veikimui, kuris suteikia visišką ramybę dėl temperatūros reguliavimo net tada, kai miegate ar esate ne namuose.
Termostato valdymo tipas
- Laidinis termostatas: montuojamas su laidais, tiesiogiai jungiamais prie šildymo sistemos. Tai patikimas sprendimas, nereikalaujantis baterijų, tačiau montavimui būtina iš anksto suplanuoti laidų išvedžiojimą.
- Belaidis termostatas: veikia radijo ryšiu ir nereikalauja laidų. Jį galima lengvai įrengti bet kurioje patalpos vietoje. Veikia su baterijomis arba išoriniu maitinimu, o signalą perduoda imtuvui, valdančiam šildymo įrenginį.
Kiti termostatų privalumai ir funkcijos
- Wi-Fi valdymas - leidžia keisti temperatūrą nuotoliniu būdu per telefono programėlę.
- Valdymas balsu (Google Home, Alexa) - leidžia reguliuoti temperatūrą balso komandomis.
- Energijos taupymo režimai - automatiškai optimizuoja šildymą pagal jūsų gyvenimo ritmą ar buvimo namuose laiką.
- Apsauga nuo užšalimo - palaiko minimalią temperatūrą patalpose, kur yra užšalimo rizika.
- Zoninis valdymas - leidžia kiekviename kambaryje ar zonoje nustatyti skirtingą temperatūrą.
- Temperatūros ribojimas: naujesniuose modeliuose galima paslėptu būdu nustatyti temperatūros ribojimą, kas aktualu bendro naudojimo patalpose.
Termostatiniai ventiliai ir jų veikimas
Modernizuotų daugiabučių radiatoriai turi termostatinius ventilius, skirtus šilumai reguliuoti. Termostatinis ventilis reaguoja į aplinkos temperatūrą ir, priklausomai nuo jos pokyčių, pats padidina arba sumažina termofikato srautą į radiatorių. Labai svarbu, kad radiatorius, ypač ta jo dalis, kurioje sumontuotas termostatinis ventilis, būtų neuždengtas. Uždengus, prie jo susidarys aukštesnės temperatūros oro masė, į kurią reaguodamas prietaisas uždarys radiatorių, nors kambariuose bus šalčiau nei norima. Termostatinio ventilio pagalba galima ne tik reguliuoti kambario temperatūrą, bet ir taupyti šilumą. Šilumą labiau linkę reguliuoti tų daugiabučių gyventojai, kuriuose sumontuotos šilumos sistemos su dalikliais ir vykdoma individuali kiekvieno buto šildymo sąnaudų apskaita. Tokie daugiabučiai paprastai sunaudoja 10-15 proc. mažiau šilumos. Termostatiniai radiatorių ventiliai yra pirmoji ir būtiniausia šilumos energijos taupymo priemonė.
Termostatinių ventilių sandara
Termostatiniai ventiliai yra automatiškai veikiantys temperatūros reguliatoriai, susidedantys iš ventilio korpuso ir termostato su temperatūros jutikliu, įmontuotu jo viduje arba išorėje, priklausomai nuo konstrukcijos ir termostato montavimo vietos. Jei patalpos temperatūra yra žemesnė nei termostate nustatyta reikšmė, šiltas vanduo per vožtuvą tekės į radiatorių. Sušilęs nuo patalpos oro jutiklyje esantis skystis plečiasi ir uždaro ventilį.
Kaip patikrinti termostatinio ventilio veikimą?
Nustatyti, ar termostatinis ventilis veikia tinkamai, yra gana lengva:
- Jei termostatinis ventilis nustatytas ties trečia padala (kuri žymi 22 laipsnius), kambariuose yra 24 ir daugiau, o radiatorius vis tiek karštas, reiškia ventilis nebeatlieka savo funkcijos - neuždaro radiatoriaus ir jį reikia keisti.
- Jei kambariuose šalta, stovas, kuriuo termofikatas pasiekia radiatorių, yra karštas, o radiatorius šaltas, reiškia ventilis taip pat gali būti sugedęs.
Norint, kad termostatinis ventilis veiktų be priekaištų, jis visų pirma turi būti teisingai sumontuotas - horizontalioje padėtyje.

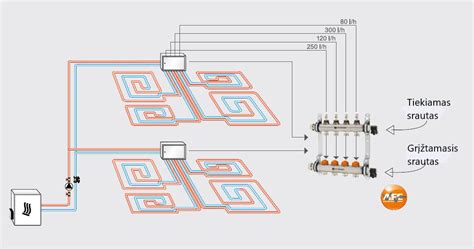

Grindinio šildymo automatika ir jos komponentai
Grindinio šildymo automatika yra esminė sistema, skirta efektyviam ir tiksliam karšto vandens patekimui į grindų šildymo sistemą reguliuoti. Pilną automatikos komplektą paprastai sudaro kambario termostatai, termoelektrinės pavaros ir specializuotas šildomų grindų valdiklis.
Šildomų grindų valdiklis
Šildomų grindų valdiklis, dar vadinamas grindinio šildymo reguliatoriumi, veikia kaip centrinis kolektoriaus valdymo blokas. Prie valdiklio taip pat yra prijungiamas cirkuliacinis siurblys. Jis automatiškai įsijungia, jei bent vienoje šildymo zonoje tuo metu yra reikalingas šildymas. Valdiklis taip pat yra atsakingas už pagrindinio šildymo įrenginio, tokio kaip šilumos siurblys, dujinis ar granulinis katilas, valdymą. Kai kurie modernūs valdikliai gali veikti ir vėsinimo režimu, suteikdami dar daugiau komforto. Šildymo sistemos valdiklis gali užtikrinti, kad kiekviename kambaryje būtų palaikoma individualiai nustatyta temperatūra. Taip pat yra galimybė suskirstyti patalpas į zonas, pavyzdžiui, miegamųjų zoną, kurioje temperatūra palaikoma pagal vieno termostato išmatuotą reikšmę. Kai kurie valdikliai suteikia galimybę temperatūrą automatiškai sumažinti naktį arba nustatyti temperatūrą pagal paros laiką, jei kambario termostatas turi tokią funkciją. Jei sistemoje yra sumontuotas kolektorius, grindinio šildymo sistema gali būti pilnai automatizuota.
Termostatinės pavaros grindiniam šildymui
Termostatinės pavaros, dar žinomos kaip termoelektrinės pavaros, yra automatiniai vožtuvų valdikliai, skirti tiksliai reguliuoti grindinio ar radiatorinio šildymo srautus. Jų dėka kiekviena patalpa gauna būtent tiek šilumos, kiek jai reikia, todėl sistema veikia tolygiai ir ekonomiškai. Šios pavaros montuojamos ant kolektorių ar radiatorių vožtuvų ir atsakingos už šildymo kontūrų atidarymą bei uždarymą. Jos yra itin svarbus elementas grindinio šildymo sistemose, kur būtina itin tiksliai valdyti kiekvieną zoną atskirai. Kiekviena patalpa gali turėti individualų temperatūros nustatymą. Terminės pavaros, veikiančios 230V įtampa, pasižymi itin tyliu veikimu dėl savo veikimo principo.
Termostatinių pavarų privalumai
- Individualus temperatūros valdymas: Kiekviena patalpa gali turėti savo temperatūros nustatymą.
- Efektyvus zonų valdymas: Kai skirtingose patalpose reikalinga nevienoda temperatūra, pavaros leidžia kiekvieną zoną valdyti atskirai.
- Subalansuotas veikimas dideliuose pastatuose: Pastatuose, kur šildymo kontūrų yra daug, pavaros padeda sistemai veikti subalansuotai ir efektyviai. Tai aktualu tiek dideliuose namuose, tiek komercinėse patalpose.
- Ekonominis patalpų naudojimas: Nuomojamose patalpose ar kambariuose pavaros leidžia apriboti šilumos tiekimą tik į pasirinktus kambarius arba palaikyti minimalią temperatūrą patalpose, kurios naudojamos retai.
- Energijos taupymas: Naudojant kartu su efektyviais šildymo įrenginiais (pvz., šilumos siurbliu, kondensaciniu katilu), termostatinės pavaros užtikrina, kad šiluma būtų paskirstoma tikslingai ir kuo ekonomiškiau.
Kokybiškos termostatinės pavaros yra atsparios nuolatiniam darbui ir gali patikimai veikti daugelį metų, nereikalaudamos sudėtingos priežiūros.
Termostatinių pavarų tipai: Normaliai uždaros (NC) ir Normaliai atviros (NO)
Termostatinė pavara gali būti dviejų tipų: normaliai uždaryta (NC) arba normaliai atidaryta (NO).
- Normaliai uždaryta pavara (NC): Šios pavaros, neturėdamos elektros srovės, yra uždaros. Tai reiškia, kad jos užspaudžia ventilį ir vanduo per jį neprateka. Kai pavarai tiekiama įtampa, ji atsidaro.
- Normaliai atidaryta pavara (NO): Šios pavaros, neturėdamos elektros srovės, yra atidarytos. Ventilis lieka atidarytas ir per jį teka visas srautas.
Europos Sąjungoje, siekiant energijos taupymo tikslų, priimta taisyklė, kad pavaros turėtų būti normaliai uždaros (NC). Tokiu būdu, dingus elektrai, šildymo kontūrai automatiškai užsidaro ir vanduo neteka. Vis dėlto, svarbu įvertinti, kad dingus elektrai, neveiks ir pagrindiniai šilumos šaltiniai, tokie kaip dujinis katilas, šilumos siurblys ar modernūs kieto kuro ar granuliniai katilai. Tokiu atveju šilumos tiesiog nebus.
Klausimas, kuris išlieka aktualus, yra susijęs su laiku, per kurį gali užšalti šildymo sistema ar jos atskiros dalys. Jei pavaros būtų normaliai atviros (NO), jos leistų cirkuliuoti vandeniui, tačiau be cirkuliacinio siurblio ir šilumos šaltinio veikimo, vanduo nebus varomas, o šilumos šaltiniai neveiks. Taigi, užšalimo pavojus išlieka.
Išimtis gali būti taikoma senesnio tipo sistemoms su storesniais vamzdžiais ir/arba kelių aukštų pastatuose, kur dėl skirtingų temperatūrų vandens tankio gali vykti natūralus vandens judėjimas dėl gravitacijos. Taip pat, tokiose sistemose galėtų veikti seno tipo kieto kuro katilai, kurių veikimui nereikia elektros. Tačiau net ir šiuo atveju, jei sistema nėra specialiai projektuota veikti gravitaciniu režimu, vanduo gali tekėti ne visur, todėl atskirų sistemos vietų užšalimo pavojus išlieka. Apibendrinant, vienareikšmio atsakymo, kokio tipo pavaras pasirinkti, nėra. Sprendimas priklauso nuo konkrečios sistemos specifikos ir poreikių.
Rutulinis ventilis su pavara BEV
Rutulinis ventilis su pavara BEV yra skirtas atlikti uždarymo funkciją vandeninėse šildymo arba oro kondicionavimo sistemose. Rutuliniai ventiliai BEV sudaryti iš dviejų dalių - ventilio ir elektrinės pavaros. Ventilius BEV galima sumontuoti sistemoje be pavaros. Sumontavus vožtuvą, pavara gali būti uždėta bet kuriuo metu vėliau.
Veikimo principas ir valdymas
Elektros prijungimas atliekamas pagal schemą: kai įtampa bus prijungta prie rudos spalvos laido, ventilis bus uždarytas. Kai įtampa prijungiama prie rudos ir juodos spalvų laidų, ventilis atsidaro. Esamą vožtuvo padėtį nusako rankenėlės padėtis ant pavaros: jei rankenėlė yra statmena pavarai - ventilis uždarytas. Novatoriškos konstrukcijos dėka pavara gali sukinėti vožtuvą 360° kampu abejomis kryptimis. Tuo atveju, kai padėties pasikeitimo metu ateina dar vienas signalas keisti padėtį, pavara nesustoja ir nekeičia sukimosi krypties, bet suka ventilio rutulį toliau ta pačia kryptimi, kol pasiekia užduotą padėtį. Jeigu kažkas blokuoja ventilio rutulį ir ventilis negali uždaryti srauto, pavara suka jį į kitą pusę. Tokiu būdu nešvarumai, kurie gali blokuoti srautą, nukreipiami kitur, o pavara apsaugoma nuo sugadinimo. Dėl ventilio ašies ir pavaros lizdo formos pavarą ant ventilio galima uždėti tik vienoje pozicijoje. Ventilis BEV tiekiamas jau su uždėta pavara. Siekiant apsaugoti pavaros korpusą nuo pažeidimų, prieš montuojant ventilį, pavarą rekomenduojame nuimti. Elektros nutraukimo atveju ventilis pasiliks padėtyje, kurioje buvo iki nutraukimo. Norėdami pavarą perjungti į rankinį režimą, paspauskite ir pasukite pavaros režimo mygtuką į rankinio valdymo poziciją. Tokiu būdu galite valdyti ventilį rankenėlės pagalba. Rutuliniai ventiliai BEV atitinka elektromagnetinio suderinamumo direktyvos EMC (2004/108/EB), žemos įtampos direktyvos LVD (2006/98/EB), RoHS2 (2011/65/EB) ir slėginių indų direktyvos PED (97/23/EB) reikalavimus.
Šildymo sistemos pasirinkimas ir valdymas
Pasirinkti tinkamą termostatą savo namams gali būti nelengva užduotis, tačiau tai svarbus veiksnys, užtikrinantis komfortą ir taupų energijos vartojimą. Reikėtų atsižvelgti į šildymo tipą: radiatoriams dažniausiai pakanka vieno kambario termostato, kuris reguliuoja viso aukšto ar namo šildymą per katilą ar šilumos siurblį. Svarbu patikrinti suderinamumą su katilu (ar jis palaiko „OpenTherm“, ar veikia su paprastu „on/off“ valdymu) ir laidų skaičių, atvestą į planuojamą termostato vietą.
Patarimai, kaip palaikyti optimalią temperatūrą ir taupyti šilumą
- Nenustatykite per aukštos temperatūros: Optimali temperatūra gyvenamosiose patalpose yra 20-22 laipsniai, miegamajame - 18 laipsnių.
- Reguliuokite kiekvieną radiatorių atskirai: Nereikia visų radiatorių laikyti atsukus.
- Neuždenkite radiatorių: Užuolaidos, baldai ar kiti daiktai gali trukdyti termostatiniam ventiliui tinkamai veikti.
