Kardaninis velenas (dar vadinamas varančiuoju velenu, pavaros velenu arba tiesiog „kardanu“) yra be galo svarbi transporto priemonės transmisijos detalė. Tai metalinė cilindrinė detalė, perduodanti sukimosi jėgą iš variklio į ratus ir jungianti transmisiją (dažniausiai pavarų dėžę) su diferencialu.
Pagrindinė paskirtis ir veikimo principas
Pagrindinė kardaninio veleno paskirtis - perduoti galią iš transporto priemonės pavarų dėžės į ratus. Ši sistema reikalinga galiniais (RWD) ir visais keturiais ratais (AWD/4WD) varomoms transporto priemonėms. Kartu su galia į ratus perduodamas ir sukimo momentas (Nm), kuris yra būtinas, kad transporto priemonė galėtų judėti į priekį.
Kardaniniai velenai yra mechaninės detalės, skirtos perduoti sukamąjį momentą esant įvairiems kampams tarp jungiamosios transmisijos sistemos dalių. Tai pasiekiama naudojant universalius sąnarius (kardaninius šarnyrus), kurie leidžia velenui judėti kampu, kompensuojant pakabos darbą ir transporto priemonės judėjimą.
Veikimo eiga:
- Variklis generuoja galią ir sukimo momentą.
- Pavarų dėžė pritaiko šią galią pagal važiavimo sąlygas.
- Kardaninis velenas perduoda sukimosi jėgą į diferencialą.
- Diferencialas paskirsto galią tarp ratų, leisdamas jiems suktis skirtingais greičiais (pvz., posūkiuose).
Vairavimo pamoka: sankabos ir pavarų naudojimo taisyklės
Kardaninio veleno sandara
Kardaninį veleną sudaro kelios svarbios dalys, užtikrinančios patikimą veikimą:
- Veleno dalis: Pagrindinis metalinis vamzdis ar strypas. Turi būti tvirtas, tačiau lengvas, kad atlaikytų dideles apkrovas.
- Šarnyrai (kryžmės): Užtikrina lankstumą, leidžiantį perduoti sukamąjį momentą esant kampiniam nuokrypiui.
- Flanšai: Specialūs tvirtinimo elementai veleno jungimui su transmisija ar diferencialu.
- Guoliai ir tarpinės: Mažina trintį ir užtikrina sklandų sukimąsi.
- Slydimo sąnariai: Leidžia velenui šiek tiek pasislinkti išilgai savo ašies.
Kardaninių velenų tipai
| Tipas | Savybės |
|---|---|
| Vientisi | Standartiniai, paprastesni ir lengvesni, skirti trumpesnei ratų bazei. |
| Dviejų dalių | Sutinkami ilgesnės ratų bazės automobiliuose, turi centrinį atraminį guolį. |
| Dvigubo šarnyro | Turi du šarnyrus, leidžia perduoti momentą esant didesniems kampams. |
| Teleskopiniai | Turi slydimo sąnarį, leidžiantį velenui keisti ilgį. |
| Anglies pluošto | Lengvi ir itin tvirti, naudojami didelės galios sportiniuose automobiliuose. |
Priežiūra ir dažniausi gedimai
Kardaninis velenas yra patvarus agregatas, tačiau reikalauja reguliarios priežiūros:
- Tepimas: Kryžmines jungtis ir šarnyrus reikia reguliariai sutepti, kad būtų išvengta trinties ir nusidėvėjimo.
- Balansavimas: Kadangi velenas sukasi dideliu greičiu, bet koks išbalansavimas sukelia vibraciją, kuri gali pažeisti kitus transmisijos mazgus.
- Vizualinė patikra: Būtina stebėti, ar nėra korozijos, įlenkimų, įtrūkimų ar tepalo nuotėkio iš jungčių.
Simptomai, rodantys problemas:

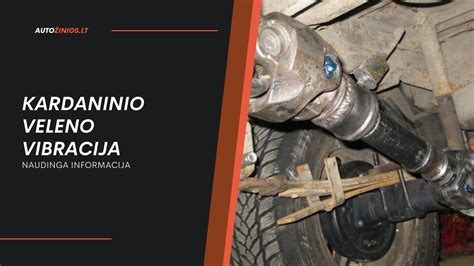

- Vibracija: Ypač jaučiama įsibėgėjant, rodo disbalansą arba pažeistus guolius.
- Triukšmas: Barškėjimas, bildėjimas ar spragsėjimas posūkiuose rodo susidėvėjusias kryžmines jungtis.
- Tepalo nuotėkis: Gali reikšti pažeistas apsaugines gumas (manžetus).
Varančiųjų velenų remontas gali būti sudėtingas ir brangus. Jei kardaninis velenas yra smarkiai pažeistas arba išbalansuotas, jį dažnai tenka keisti visą. Svarbu pasirinkti patikimą autoservisą, nes netinkamai atlikti remonto darbai (pvz., nekokybiškas balansavimas) gali sukelti rimtų saugumo problemų.
