Kaip patikrinti Toyota Prius hibridinę bateriją

Naudoto hibridinio automobilio pirkimas gali pasirodyti kaip išmintingas finansinis ir ekologiškas sprendimas. Mažesnės degalų sąnaudos, sklandesnis važiavimas, mokesčių lengvatos - atrodo, viskas puiku. Tačiau po gaubtu slypi brangiai kainuojantis komponentas, apie kurį dažnai pamirštama - baterija. Hibridinis akumuliatorius yra didysis hibridų „baubas“, kurio bijo didžioji dalis žmonių, kurie ar ketina, ar jau yra nusipirkę hibridą. Vidutinis hibridinio akumuliatoriaus tarnavimo laikas dažnai įvardijamas kaip 10 metų arba apie 160 000-200 000 km. Tačiau tai galioja tik idealiomis sąlygomis. Šiame straipsnyje pateikiama išsami instrukcija, kaip patikrinti Toyota Prius hibridinės baterijos būklę.

Įvadas į Toyota Prius Hibridinę Bateriją

Toyota Prius, kaip hibridinis automobilis, naudoja du energijos šaltinius: benzininį variklį ir elektros motorą. Elektros motoras maitinamas iš hibridinės baterijos, kuri leidžia automobiliui važiuoti trumpus atstumus vien tik elektra ir padeda sumažinti degalų sąnaudas. Hibridinė baterija yra viena iš svarbiausių Prius komponentų, ir jos būklė tiesiogiai veikia automobilio veikimą. Baterijos efektyvumas mažėja laikui bėgant, todėl svarbu periodiškai ją patikrinti ir prižiūrėti. Baterijos gedimas gali sukelti įvairių problemų, įskaitant sumažėjusį degalų efektyvumą, prarastą galią ir, galiausiai, automobilio neveikimą. Štai kodėl reguliari baterijos patikra yra būtina norint užtikrinti ilgalaikį ir patikimą Prius veikimą.

Kiek tekę skaityti, baterijos anaiptol nėra tas dalykas, kuris kelia pagrindines problemas. Prakalbus apie gedimų dažnumą, daug prastesnė situacija su Hondomis. Prastoka situacija buvo ir su Prius Gen1, kuri turėjo problemų su pratekančiu elektrolitu. Kiek žinoma, netgi buvo atšaukiami automobiliai dėl to, valoma ir remontuojama baterija, bet viskas priklausė dar ir nuo meistro kruopštumo. Kalbant apie antros kartos Priusą, čia baterija buvo stipriau patobulinta - pradėta naudoti ne cilindro formos celės, o stačiakampės. Reikėtų atsižvelgti, kad 2003-2005 ir 2006-2009 metų Priusų baterijos kiek kitokios. Po atnaujinimo buvo sumažinta vidinė varža, kas leidžia baterijai būti vėsesniai prie daugiau amperų. Visais atvejais, ar tai būtų Honda, ar Toyota, karštis ir dažnas iškrovimas yra didžiausia problema.

Saugos Priemonės Prieš Pradedant Patikrą

Įspėjimas: Darbas su hibridinės sistemos komponentais gali būti pavojingas. Prieš pradedant bet kokius patikrinimus, būtina laikytis saugos priemonių. Hibridinė sistema veikia aukšta įtampa, kuri gali sukelti elektros šoką. Jei nesate tikri dėl savo gebėjimų, kreipkitės į kvalifikuotą specialistą. Niekada neprisiimu ir neatsakau už padarytą žalą automobiliui, turtui ar aplinkiniams atliekant mano minėtus veiksmus.

• Atsijunkite akumuliatorių: Prieš pradedant bet kokius darbus, atsijunkite 12V akumuliatorių. Tai sumažins riziką gauti elektros šoką.
• Dėvėkite apsauginius drabužius: Mūvėkite gumines pirštines ir dėvėkite apsauginius akinius.
• Dirbkite gerai vėdinamoje patalpoje: Baterijos gali išskirti kenksmingas dujas, todėl svarbu dirbti gerai vėdinamoje patalpoje.
• Nenaudokite metalinių įrankių: Naudokite tik izoliuotus įrankius, kad išvengtumėte trumpojo jungimo.
• Laikykitės gamintojo nurodymų: Visada laikykitės Toyota Prius gamintojo nurodymų, pateiktų techninės priežiūros vadove.

Reikalingi Įrankiai ir Medžiagos

Norint atlikti Prius hibridinės baterijos patikrą, reikės tam tikrų įrankių ir medžiagų. Štai pagrindinis sąrašas:

• Multimetras: Skirtas matuoti įtampą, srovę ir varžą.
• OBD II skaitytuvas (su Bluetooth adapteriu ir Android Torque programa): Skirtas nuskaityti ir ištrinti klaidų kodus.
• Techstream programinė įranga ir OBD kabelis (pažangesniam testavimui): Pirmas variantas brangesnis, bet neapsiribojama vien parametrų stebėjimu.
• Izoliuoti įrankiai: Atsuktuvai, replės ir veržliarakčiai su izoliuotomis rankenomis.
• Guminės pirštinės: Apsaugai nuo elektros šoko.
• Apsauginiai akiniai: Apsaugai nuo baterijos rūgšties purslų.
• Techninės priežiūros vadovas: Toyota Prius techninės priežiūros vadovas su informacija apie baterijos patikrą.
• Valymo priemonės: Baterijos kontaktų valymui.
• Šluostės: Nuvalyti nešvarumus ir dulkes.

Hibridinės Baterijos Būklės Nustatymas

Dabar reikėtų užduoti pagrindinį kylantį klausimą: kiek dar liko mano perkamo ar nusipirkto automobilio baterijai? Kaip tai patikrinti? Pirmiausia, jei matote didelį raudoną trikampį su šauktuku skydelyje, reikėtų sunerimti. Tačiau užsidegęs raudonas trikampis prietaisų skydelyje dar nereiškia, jog baterija visiškai sugedusi ir ją reikia keisti - kartais pakanka pakeisti vieną ar dvi baterijos celes.

Vizualinė Apžiūra

Pirmasis žingsnis - atlikti vizualinę baterijos apžiūrą. Tai padės nustatyti akivaizdžius pažeidimus arba gedimus.

• Baterijos vietos nustatymas: Toyota Prius hibridinė baterija paprastai yra įrengta automobilio gale, po galinėmis sėdynėmis arba bagažinėje. Pasikonsultuokite su techninės priežiūros vadovu, kad tiksliai nustatytumėte jos vietą.
• Baterijos korpuso apžiūra: Patikrinkite, ar nėra korpuso įtrūkimų, deformacijų arba kitų pažeidimų. Jei pastebėjote pažeidimų, bateriją reikia nedelsiant pakeisti.
• Kontaktų apžiūra: Patikrinkite, ar baterijos kontaktai nėra aprūdiję arba korozijos paveikti. Kai kontaktai oksiduojasi, dėl varžos skirtumo vyksta skirtingas įkrovimas ir iškrovimas. Jei taip, nuvalykite juos specialia valymo priemone.
• Laidų apžiūra: Patikrinkite, ar laidai, jungiantys bateriją su kitais sistemos komponentais, nėra pažeisti, nutrūkę arba atsilaisvinę.
• Ventiliacijos sistemos apžiūra: Patikrinkite, ar baterijos ventiliacijos sistema nėra užsikimšusi. Užsikimšusi ventiliacijos sistema gali sukelti baterijos perkaitimą.

Klaidų Kodų Nuskaitymas su OBD II Skaitytuvu

OBD II skaitytuvas leidžia nuskaityti klaidų kodus, kurie gali būti susiję su hibridine baterija. Šie kodai padeda nustatyti konkrečias problemas. Prius Gen2 baterija susideda iš modulių, kuriuose yra po 6 vnt. 1,2V celių. Visa baterija susideda iš tokių 28 modulių, kurie sujungti nuosekliai ir sudaro bendrą 201,6V įtampą. Visi šie 28 moduliai kompiuterio nėra stebimi individualiai, bet jungiami poromis. Taip sistema stebi po du modulius, arba po 12 celių vienu metu ir gali spręsti apie baterijos būklę. Stebima įtampa, vidinė varža ir temperatūra (trijose baterijos vietose: šonuose ir centre). Kuomet pastebimas vienos ar kelių modulių porų įtampos ryškus kritimas, sistema meta baterijos kodą. Tas pats vyksta ir su vidine varža, kuri dažnai indikuoja, kad celės trumpina ar egzistuoja kažkoks elektrolito nutekėjimas.

Baterijos 14 blokų įtampas, vidines varžas ir kitus parametrus galima nesunkiai stebėti pasinaudojus specialiu OBD kabeliu ir Techstream programine įranga arba tiesiog pasinaudojus Bluetooth OBD adapteriu ir Android Torque programa.

• OBD II skaitytuvo prijungimas: Prijunkite OBD II skaitytuvą prie automobilio OBD II jungties.
• Klaidų kodų nuskaitymas: Įjunkite skaitytuvą ir pasirinkite funkciją "Nuskaityti klaidų kodus".
• Klaidų kodų interpretavimas: Peržiūrėkite rastus klaidų kodus. Naudokite techninės priežiūros vadovą arba internetinius išteklius, kad sužinotumėte jų reikšmes.
• Klaidų kodų ištrynimas (jei reikia): Jei išsprendėte problemą, galite ištrinti klaidų kodus.

Baterijos Įtampos ir Vidinės Varžos Matavimas

Hibridinės baterijos diagnostika parodo, kaip stipriai yra degradavusi baterija ir ar reikia remontuoti hibridinį akumuliatorių. Įtampos matavimas multimetru yra svarbus žingsnis norint nustatyti baterijos būklę. Šis testas parodo, ar baterija generuoja pakankamai įtampos. Labai svarbu, koks yra įtampų skirtumas tarp elementų. Leistinas skirtumas yra 0,20 V. Šį parametrą parodo DELTA SOC.

• Multimetro paruošimas: Nustatykite multimetrą į nuolatinės įtampos (DCV) režimą. Pasirinkite tinkamą įtampos diapazoną (paprastai 20V arba 200V).
• Baterijos įtampos matavimas: Prijunkite multimetro zondus prie baterijos kontaktų. Raudoną zondą prie teigiamo (+), juodą zondą prie neigiamo (-).
• Rezultatų interpretavimas: Palyginkite gautą įtampos reikšmę su gamintojo nurodyta verte. Jei įtampa yra žymiai mažesnė, tai gali reikšti, kad baterija yra nusidėvėjusi arba pažeista. Visiškai įkrauta 12 V baterija paprastai rodo įtampą nuo 12.4 V iki 12.7 V.

Norint nustatyti, ar kontaktai oksiduoti, neišardžius aukštos įtampos baterijos, automobilio diagnostikoje reikėtų įvertinti parametrą „celių varžą“. Kuo mažesnis šis parametras ir kuo mažiau svyravimų, tuo geriau. Ideali varža yra 0,018 omų (vidinė varža (R01 - R14) - 0,018 - 0,028 omų). Jei varža yra didesnė nei 0,024 omų, o skirtumas tarp elementų didesnis nei 0,001, jau rekomenduojama valyti kontaktus.

Baterijos Temperatūros Stebėjimas

Baterijos temperatūra yra svarbus rodiklis, rodantis jos būklę. Per aukšta arba per žema temperatūra gali turėti neigiamos įtakos baterijos veikimui.

• Temperatūros jutiklio naudojimas: Naudokite infraraudonųjų spindulių termometrą arba OBD II skaitytuvą su temperatūros jutikliu, kad pamatuotumėte baterijos temperatūrą.
• Temperatūros palyginimas: Palyginkite gautą temperatūros reikšmę su gamintojo nurodytomis ribomis.
• Problemų nustatymas: Jei temperatūra yra per aukšta, tai gali reikšti, kad baterija perkaito dėl užsikimšusios ventiliacijos sistemos arba kitų problemų. Jei temperatūra yra per žema, tai gali reikšti, kad baterija veikia neefektyviai.

Baterijos Talpos Testavimas (Pažangus Metodas)

Su įprastinėmis priemonėmis (OBD II skaitytuvas ir Torque programa) galima matyti esamu metu turimas reikšmes, bet to nepakanka, nes nesant apkrovos modulių porų (blokų) įtampos viena nuo kitos svyruos nestipriai. Taigi, reikia patikrinti, kaip baterija visoje naudojamoje talpoje jaučiasi prie didesnės apkrovos. Baterijos talpos testavimas yra pažangus metodas, skirtas nustatyti, kiek energijos baterija gali sukaupti. Šis testas reikalauja specializuotos įrangos ir žinių. Tokio testavimo piktnaudžiauti nevertėtų.

Baterijos Įkrovimas

Pirmas dalykas, ką reikia atlikti - tai įkrauti bateriją iki pilno 8 lygio. Tam pirmiausia reikia sušildyti variklį iki 73 ir daugiau laipsnių ir leisti jam užgesti. Dabar įjunkite D pavarą, spauskite stabdžio pedalą iki dugno ir palengva didinkite gazą. Taip benzininis variklis sukasi be reikalo ir kompiuteris energiją siunčia į bateriją. Krovimas iki 80% talpos vyksta sklandžiai, pradžioje kraunama net 40A srove, o vėliau ji palaipsniui ribojama. Prius baterijos kompiuteris, skaičiuodamas įkrovimo lygį, atsižvelgia ne tik į baterijos įtampą, bet ir tuo metu naudojamą srovę, todėl krovimo viduryje matomas ryškus įtampos šuolis, o vėliau jis išsilygina. Verta atkreipti dėmesį, kad viso matavimo metu minimalią ar maksimalią įtampą rodė ne tie patys moduliai. Jie vis keičiasi, bet kažkoks pasiskirstymas egzistuoja.

Baterijos Iškrovimas

Iškrovimui palaukite, kol variklis sustos dirbti. Dabar reikėtų užtraukti rankinį stabdį ir saugumo sumetimais pakišti kažką po ratais, kad automobilis negalėtų riedėti atgal, jei rankinis yra silpnas. Dabar junkite R pavarą ir, atleisdami stabdį, spauskite gazą. Šiuo momentu MG2 elektros variklis naudoja kiek gali daug srovės iš baterijos, kad stumtų automobilį atbulomis, bet mes jį stabdome su rankiniu. Priklausomai nuo automobilio reakcijos, reikia derinti gazo naudojimą ir būti pasiruošusiam spausti stabdį. Testas baigiamas, kuomet baterijos lygis nukrenta iki 40% ir užsiveda benzininis variklis. Svarbu stebėti suvartojamos srovės kritimus, kurie gali atsirasti dėl instinktyvaus stabdžio paspaudimo.

Rezultatų Analizė ir Interpretavimas

Pasiekus 40% lygį variklis užsiveda, bet nepajėgia kompensuoti sunaudojamos srovės, ir baterija nusėda net iki 34%. Viso iškrovimo metu neturėtų būti nė vieno didelio staigaus smuktelėjimo. Paskaičiavus rezultatus, didžiausias skirtumas tarp minimalios ir maksimalios įtampos turėtų būti nedidelis. Artsautomotives nurodo, kad didžiausias galimas skirtumas tarp minimalios ir maksimalios reikšmės yra 1,2V. Viršijus ją, kompiuteris fiksuoja baterijos klaidą. Pavyzdžiui, 0,21V skirtumas yra labai geroje pozicijoje. Ši firma tokiu metodu testuoja baterijas, kuomet klaidos kodas jau būna pavaizduotas. Šį testą galima atlikti ir neturint reikiamos įrangos, jei norite apsidrausti perkant automobilį: po šio testo, jei užsidega didelis raudonas trikampis su šauktuku viduje - bėkite.

Jei turėjote Techstream ir dabar turite eksportuotą Excel failą, galite sužinoti dar kai ką. Pavyzdžiui, jei iškrovimas nuo 80% iki 40% truko 188 sekundes ir per šį laiką vidutinė naudojama srovė buvo 29A, galima apskaičiuoti baterijos talpą. Originali, nauja baterija turi 6,5Ah talpos visame savo talpos diapazone, arba 2.6Ah tuose naudojamuose 40%. Taigi, jei Prius per 195k kilometrų ir 8 metus baterija iš 6,5Ah talpos tapo 3,79Ah, tai sudaro 58% originalios talpos. Sprendžiant pagal minimalios ir maksimalios įtampos skirtumą esant apkrovai, galime spręsti, ar baterija stabili ir ar visi moduliai (ir jų celės) sensta tolygiai. Šis testas manau visiems pravers smalsaujant, ar jų Priuso baterija dar gyva. Skaičiai ir išvados paminėtos įraše nėra mokslinis straipsnis, tad nereikėtų pasikliauti jais visu šimtu procentų.

Dažniausios Toyota Prius Baterijos Problemų Priežastys

Yra keletas dažniausių priežasčių, kodėl Toyota Prius hibridinė baterija gali sugesti:

• Amžius: Hibridinės baterijos tarnavimo laikas yra ribotas. Laikui bėgant, baterijos efektyvumas mažėja.
• Temperatūra: Per aukšta arba per žema temperatūra gali pažeisti bateriją. Karštis ir dažnas iškrovimas yra didžiausia problema.
• Nereguliarus naudojimas: Jei automobilis ilgą laiką nenaudojamas, baterija gali išsikrauti ir sugesti.
• Perkrovimas arba per didelis iškrovimas: Perkrovimas arba per didelis iškrovimas gali pažeisti baterijos elementus.
• Fiziniai pažeidimai: Smūgiai arba vibracija gali pažeisti baterijos korpusą arba vidinius komponentus.

Ką Daryti, Jei Baterija Sugedo?

Jei patikrinus bateriją nustatėte, kad ji sugedusi, turite keletą variantų:

• Baterijos pakeitimas: Tai yra pats efektyviausias būdas išspręsti problemą. Galite įsigyti naują arba atnaujintą bateriją. Hibridinio akumuliatoriaus keitimas - nepigus malonumas.
• Baterijos elementų keitimas: Jei tik keli baterijos elementai yra sugedę, galite juos pakeisti. Tai gali būti pigesnis variantas, bet reikalauja specialių žinių ir įrangos.
• Kreipimasis į specialistą: Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į specialistą. Priusrent.lt nuomos parke vien Toyota Prius automobiliai, todėl gerai juos žino ir yra išnagrinėję pagrindinius ir dažniausiai atsirandančius baterijų gedimus. Siūlo Toyota Prius hibridinių baterijų diagnostikos, remonto ir keitimo paslaugas, naudojant patikrintas technologijas ir originalias dalis. Greitas aptarnavimas, patirtis ir atidumas.

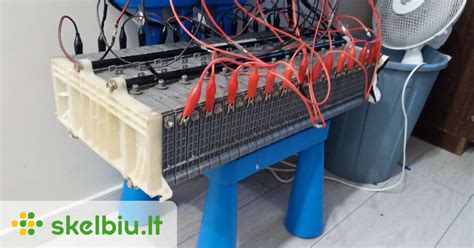

Toyota Prius baterijų remontas ir diagnostika atliekama naudojant pažangią įranga, skirta baterijų testavimui, celių balansavimui, regeneravimui. Kiekvienas aukštos įtampos akumuliatorius turi ribotą (nors ir gana didelį) įkrovimo ir iškrovimo ciklų skaičių, po kurio celės pradeda stipriai degraduoti. Baterijos celių nusidėvėjimas arba jų nepakankama priežiūra lemia, kad hibridinių automobilių akumuliatorių remontas tampa neišvengiama realybe. Tačiau prieš kreipiantis dėl remonto reikėtų atlikti diagnostiką, kad būtų nustatyta, kur yra problema ir kaip ją šalinti. Mūsų baterijų remonto dirbtuvėse hibridinių automobilių aukštos įtampos baterijos remontuojamos naudojant moderniausius diagnostikos stendus ir gamyklinę Japonijos akumuliatorių gamintojo metodiką. Laiku kreipdamiesi į specialistus ženkliai sutaupysite.

Patarimai, Kaip Prailginti Baterijos Tarnavimo Laiką

Yra keletas patarimų, kaip prailginti Toyota Prius hibridinės baterijos tarnavimo laiką:

• Reguliariai naudokite automobilį: Reguliarus naudojimas padeda išlaikyti baterijos būklę.
• Venkite ekstremalių temperatūrų: Stenkitės laikyti automobilį vėsioje arba šiltoje vietoje.
• Laikykitės gamintojo rekomendacijų: Laikykitės Toyota Prius gamintojo rekomendacijų dėl baterijos priežiūros.
• Atlikite reguliarias patikras: Reguliarios patikros padeda anksti nustatyti problemas ir užkirsti joms kelią.
• Venkite staigių greitėjimų ir stabdymų: Švelnus vairavimas padeda sumažinti baterijos apkrovą.

Patarimai, kaip išlaikyti sveiką 12 V akumuliatorių

• Reguliariai tikrinkite, ar akumuliatoriaus gnybtai nėra korozijos ir, jei reikia, išvalykite.
• Laikykite akumuliatorių įkrautą reguliariai važiuodami automobiliu arba naudodami akumuliatoriaus priežiūros priemonę.
• Pastatykite automobilį vėsioje vietoje, nes per didelis karštis gali sutrumpinti akumuliatoriaus tarnavimo laiką.
• Stenkitės nepalikti įjungtų žibintų ar priedų, kai transporto priemonė nevažiuoja.
