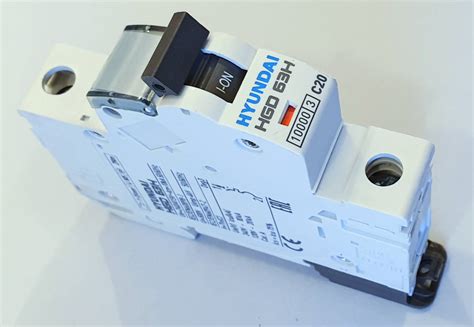

Saugikliai yra esminė bet kurios elektros instaliacijos dalis, efektyviai apsauganti apkrovą ir elektros sistemas nuo trumpųjų jungimų, perkrovos ir perkaitimo. Jie naudojami visuose elektros grandinėse - pastatų instaliacijose, transporto priemonių elektros sistemose, elektronikoje ir buitinėje technikoje. Sunku įsivaizduoti efektyvią grandinių ir apkrovų apsaugą be grandinės pertraukimo esant per dideliam srovės lygiui.
Saugiklių veikimo principas ir tipai
Saugiklis skirtas nutraukti grandinę esant per dideliam srovės lygiui. Jo esminė dalis yra metalinė viela arba juosta (kai kuriais atvejais kelios metalinės juostos). Srovės dydžio, kuris sukelia lydymą, ir laiko, reikalingo jam išlydyti, santykis pateikiamas saugiklio lydymo laiko-srovės charakteristikose. Laiko-srovės charakteristikos, rodančios srovės ir laiko iki saugiklio elemento išlydymo koreliaciją, pateikiamos kaip juostos. Esant srovėms, atitinkančioms lydymo laiką mažiau nei 0,005 s (¼ ciklo), saugiklis riboja trumpąjį jungimą.
Saugiklių klasifikacija
Žemos įtampos saugikliai skirstomi į bendrosios paskirties saugiklius, didelės pertraukimo galios saugiklius ir specialios paskirties saugiklius.
- Bi tipo saugikliai susideda iš vienpolių lizdų, apatinio kasetinio saugiklio, galvutės ir kasetinio saugiklio viduje. Greitųjų (BiWts) ir lėtųjų (BiWtz) saugiklių nominaliosios srovės yra nuo 6 iki 200 A.
- Bu arba Bm saugikliai suteikia didesnę pertraukimo galią. Pagrindiniai jų konstrukcijos elementai yra žnyplės ir kasetiniai saugikliai. Jie naudojami transformatorių stotyse ir dideliuose skirstomuosiuose skydeliuose.
- Termofusai yra skirti nutraukti grandinę, jei temperatūra pakyla iki pavojingo lygio. Termofusai atjungia grandinę išlydydami mažą išlydomąją jungtį, kuri atleidžia spyruoklinį mechanizmą ir atskiria kontaktus. Rinkoje yra daug termofusų su labai plačiu atjungimo temperatūrų diapazonu, nuo 72 iki net 257°C. Dažniausiai naudojami termofusai, kuriuose išlydomoji jungtis (granulė) išsilydo, kai per ją praeina tam tikra srovė. Kai saugiklis atvėsta, bimetalas grįžta į ankstesnę būseną, vėl sujungdamas grandinę.
- Keraminiai saugikliai paprastai turi kvarcinio smėlio užpildą, kuris neleidžia susidaryti elektros lankui. Jų perdegimas ne visada matomas plika akimi, todėl būtina naudoti testerį.
Saugiklių patikra
Kai saugiklis perdega, jis atjungia grandinę. Norėdami patikrinti, ar saugiklis yra perdegęs, naudokite multimetrą.
Kaip patikrinti saugiklį multimetru
Nustatykite multimetrą į tęstinumo režimą. Tai gali skirtis priklausomai nuo naudojamo matuoklio, bet ieškokite lygintuvo diodo simbolio. Įkiškite matavimo laidus į multimetrą - raudonąjį į VΩmA lizdą, o juodąjį į neigiamą (COM lizdą).
Nepriklausomai nuo saugiklio tipo, matavimo procedūra yra ta pati:
- Automobilių saugiklių atveju yra dvi plokštelės viršuje. Maži saugikliai matuojami pritaikant bandymo zondus prie abiejų metalinių galų.
- Jei grandinė yra tęstinė, gautas rodmuo turėtų būti mažos varžos vertė, artima nuliui.
- Kai saugiklis yra perdegęs, matuoklis rodys begalinę varžą, nieko arba laidų gedimą su akustiniu ir/arba šviesos signalu.
Srovės tekėjimas per termofusą taip pat turėtų būti patikrintas multimetrą nustatant į tęstinumo režimą. Panašiai kaip ir saugikliai, bandymo zondai taip pat turėtų būti pritaikyti prie dviejų laidžių saugiklio kontaktų, tikrinant, ar matavimo vertė yra maža.
Vaizdinis patikrinimas
Atlikdami vaizdinį patikrinimą, pirmiausia atidžiai stebėkite saugiklio išvaizdą. Geras saugiklis turėtų turėti lygų paviršių be jokių lūžio ar deginimo požymių. Perdegę saugikliai turi nutrūkusią metalinę grandinę, kuri bus matoma per skaidrų paviršių. Taip pat ir pats jų paviršius gali būti apdegęs, oksidavęsis ar pasilydęs. Jei įtrūkimai, spalvų pokyčiai ar nudegimai stebimi saugiklio paviršiuje, labai tikėtina, kad jis nebeveikia arba jam gresia nesėkmė. Keraminių saugiklių perdegimas ne visada matomas plika akimi.
Saugikliai, rėlės Astra G
Automobilio saugiklių pasirinkimas ir keitimas
Saugikliai yra specialioje dėžėje, esančioje variklio skyriuje ties variklio skyriaus pertvara dešiniau nuo stabdžių stiprintuvo (žiūrint prieš važiavimo kryptį) arba po vairu. Atidarę saugiklių dėžę, rasite dviem eilėmis išdėstytus saugiklius, panašius į vaistines piliules. Saugiklių lizdai skaičiuojami nuo variklio pusės į išorę: viršutinėje eilėje nelyginiai numeriai 1, 3, 5, ir t.t. iki 13, apatinėje eilėje lyginiai numeriai 2, 4, 6 ir t.t. iki 14. Vidinėje saugiklių dėžutės dangtelio pusėje yra schema, leidžianti sužinoti, kuris saugiklis atsakingas už konkrečią grandinę. Geriausi saugikliai tie, kurių takeliai gaminami iš žalvario. Tokie saugikliai nesukelia elektrocheminės korozijos tarp lizdo ir takelio.
Saugiklių keitimas automobilyje
Saugiklių ištraukimui naudokite nedidelį plastikinį elektriko pincetą arba kosmetines replytes. Vizualiai patikrinkite kiekvieną saugiklį, ieškokite metalinio takelio nudegimų ir įtrūkimų, sutrupėjusio plastikinio korpuso, oksidacijos arba kitų požymių, galinčių sukelti sutrikimus. Visi abejotinos būklės saugikliai turėtų būti pakeisti. Prieš pakeisdami sudegusį saugiklį, nustatykite gedimo priežastį ir ją pašalinkite. Pakeitę saugiklius, uždenkite ir prisukite dangtelį. Perdegęs kasetinis saugiklis turi būti pakeistas nauju su tais pačiais parametrais ir laiko-srovės charakteristikomis. Automobiliniai saugikliai turi specialius ženklus - spalvotą korpusą ir atspausdintą skaičių, nurodantį didžiausią leistiną amperų skaičių. Kiekviename lizde naudokite tinkamą saugiklį, kitaip rizikuojate sugadinti Jūsų automobilio elektros įrangą ar net sukelti gaisrą.
Automobilyje visada turėtų būti atsarginių saugiklių rinkinys. Rinkinys, kurį sudaro apie 10 skirtingų tipų saugiklių, kainuoja nuo 1 iki 2 eurų. Keičiant juos reikia specialių mini replių ir griebtuvo. Naudojami dviejų dydžių plokšteliniai automobilio saugikliai. Automobiliuose jie išdėstyti labai arti vienas kito. Jas ištraukti vien tik rankomis labai sunku, dažnai neįmanoma. Prieš tai taip pat turite patikrinti, kur automobilyje yra saugikliai. Saugikliai dedami į specialias plastikines dėžutes. Dėžutės turi dangtelius, kurie yra prisukami arba užsukami (tai dažniausiai pasitaikantis variantas) ir paprastai būna po vairu arba po variklio dangčiu (arba ir čia, ir čia).
Saugiklių naudojimo ir priežiūros taisyklės
Saugiklio apsaugos charakteristikos turėtų atitikti saugomo objekto perkrovos charakteristikas. Atsižvelgiant į galimą trumpojo jungimo srovę, pasirinkite saugiklį su atitinkama pertraukimo galia. Saugiklio vardinė įtampa turėtų būti pritaikyta linijos įtampos lygiui, o vardinė saugiklio srovė turėtų būti didesnė arba lygi vardinei lydalo srovei. Kiekvieno linijos saugiklio lygio lydalo vardinė srovė turėtų būti atitinkamai suderinta, o ankstesnio lydalo vardinė srovė turi būti didesnė už kito lydalo vardinę srovę. Saugiklio lydinys turėtų būti derinamas su lydymu, kaip reikalaujama, ir neleidžiama padidinti lydalo savo nuožiūra ar naudoti kitus laidininkus, kad pakeistumėte lydymą. Išdegusio saugiklio nebegalima suremontuoti ir vėl naudoti, kitaip bus smarkiai apgadinta elektros sistema.
Dažniausios saugiklių gedimo priežastys
Išdegant saugikliui, reikia atidžiai išanalizuoti smūgio priežastį. Galimos priežastys yra šios:
- Įprastas saugiklis dėl trumpojo jungimo gedimo ar perkrovos veikimo. Elektros dingimas namuose - vienas labiausiai erzinančių buitinių gedimų. Dažnas gyventojas pirmiausia skuba prie elektros skydinės ir tiesiog atstato išmuštą saugiklį ar automatinį jungiklį, nesusimąstydamas apie priežastis. Tačiau jei elektros saugikliai išmušami reguliariai, tai nėra atsitiktinumas - tai jūsų elektros instaliacijos pagalbos šauksmas. Ignoruojant šiuos signalus, rizikuojama ne tik sugadinti brangią buitinę techniką, bet ir sukelti gaisrą. Automatinio jungiklio pagrindinė funkcija - apsaugoti elektros grandinę nuo perkaitimo ir gaisro. Jis stebi elektros srovės stiprumą, tekantį grandine. Jei srovė viršija nustatytą ribą (pvz., 16 amperų) arba įvyksta staigus šuolis, mechanizmas suveikia ir akimirksniu nutraukia elektros tiekimą. Tai nėra gedimas - tai sėkmingas apsaugos sistemos veikimas.
- Lydalas naudojamas per ilgai, o lydymosi metu oksiduojamasi arba temperatūra yra aukšta, dėl ko lydymosi ypatybės pasikeis per klaidą.
- Montuojant lydalą yra mechaninių pažeidimų, kurie sumažina jo skerspjūvio plotą ir sukelia neteisingą atjungimą eksploatacijos metu.
Perkrova ir trumpasis jungimas
Ekspertų teigimu, dažniausia saugiklių išmušimo priežastis yra tiesioginė elektros tinklo perkrova. Tai nutinka tuomet, kai į vieną grandinę įjungiate daugiau prietaisų, nei ji gali atlaikyti. Kiekviena jūsų namų elektros grandinė turi ribotą pralaidumą. Pavyzdžiui, 16 amperų automatinis jungiklis gali atlaikyti maždaug 3500-3600 vatų (3.5-3.6 kW) galią. Jei įjungsite, tarkim, mikrobangų krosnelę (2 kW), elektrinę viryklę (2 kW), šaldytuvą, kompiuterį ir apšvietimą, bendra galia gali siekti 3800 W. Tai viršija saugią ribą, todėl automatinis jungiklis po kelių sekundžių ar minučių išsijungs. Perkrova dažniausiai pasireiškia virtuvėje, kurioje sukoncentruota daugiausia galingų prietaisų. Esant perkrovai, saugiklis dažniausiai išsijungia praėjus šiek tiek laiko po prietaisų įjungimo.
Jei perkrova yra tiesiog nepatogumas, tai trumpasis jungimas yra rimta grėsmė. Trumpasis jungimas įvyksta, kai „fazinis“ laidas (kuriuo teka srovė) tiesiogiai susiliečia su „nuliniu“ laidu arba įžeminimu, apeidamas elektros prietaisą. Trumpo jungimo atveju srovė smarkiai pakils, o sukuriama šiluma taip pat žymiai padidės, kas gali sukelti gaisrą ir sprogimą.
Nuotėkio relės
Šiuolaikiniuose būstuose, be įprastų automatų, montuojamos ir nuotėkio relės (RCD). Jos skirtos apsaugoti žmones nuo elektros smūgio. Jei dažnai išmuša būtent nuotėkio relę, tai rodo, kad srovė „nuteka“ ten, kur neturėtų - pavyzdžiui, į prietaiso korpusą ar per pažeistą izoliaciją į drėgną sieną.
Ką daryti, kai išmuša saugiklis?
Jei namuose dingo elektra dėl suveikusio automatinio jungiklio, nepanikuokite ir laikykitės šios ekspertų rekomenduojamos sekos:
- Išjunkite galingus prietaisus. Prieš bandydami atstatyti jungiklį, ištraukite iš rozečių arba išjunkite prietaisus, kurie buvo naudojami toje grandinėje (virduliai, lygintuvai, šildytuvai).

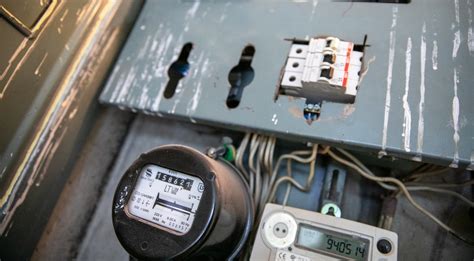

- Apžiūrėkite skydinę. Atidarykite elektros skydinę ir pažiūrėkite, kuris jungiklis yra nuleistas žemyn (arba kurio saugiklio indikatorius rodo išjungtą padėtį).
- Atstatykite jungiklį. Jei ji iškart nukrenta atgal (su garsiu pokštelėjimu ar kibirkštimi), greičiausiai turite trumpąjį jungimą laiduose arba sugedusį patį automatinį jungiklį.
- Eliminavimo metodas. Pradėkite po vieną jungti prietaisus atgal. Jei įjungus konkretų prietaisą (pvz., lygintuvą) vėl dingsta elektra, vadinasi, gedimas yra tame prietaise, o ne namų instaliacijoje.
Jei naujai sumontuotas saugiklis išdegė per trumpą laiką, turėtumėte kuo greičiau patikrinti elektros sistemą įgaliotoje techninės priežiūros stotyje.
Elektros instaliacijos problemos senuose namuose
Lietuvoje vis dar daug daugiabučių ir individualių namų, kuriuose elektros instaliacija nekeista nuo pastato pastatymo (30-40 metų ar seniau). Sovietmečiu statytuose namuose dažniausiai buvo naudojami aliuminiai laidai, kurie nėra pritaikyti šiuolaikiniams poreikiams. Šiandien vien virtuvėje mes turime prietaisų, kurių bendra galia gali siekti 5-7 kW. Seni aliuminiai laidai kaista, jų izoliacija trupa, o kontaktų vietose atsiranda didelė varža. Jei gyvenate sename būste ir saugikliai „krenta“ nuolat, net ir neįjungus daug prietaisų, tai gali reikšti, kad laidai yra susidėvėję. Tai viena pavojingiausių situacijų, nes kaistantys laidai sienose gali sukelti gaisrą be jokių išorinių požymių.
Jei vietoje 16A jungiklio įdėsite 25A jungiklį, nepakeitę laidų, jūs pašalinsite apsaugą. Laidai sienose pradės kaisti ir lydytis dar nepasiekus jungiklio išjungimo ribos. Tai yra griežtai draudžiama ir labai pavojinga.
Jei problema kartojasi esant drėgnam orui, tikėtina, kad drėgmė patenka į lauko apšvietimą, išorines rozetes arba kur nors palėpėje yra pažeista laidų izoliacija. Drėgmė sukuria srovės nuotėkį, į kurį reaguoja nuotėkio relė.
Išoriniai veiksniai, darantys įtaką saugiklių veikimui
Be galimų perkrovų, trumpų jungčių ir kokybės problemų, yra keletas išorinių veiksnių, dėl kurių netiesiogiai gali tirpti saugiklis. Šios priežastys apima temperatūros pokyčius, mechaninį nusidėvėjimą ir cheminę eroziją bei kitas aplinkos sąlygas. Pavyzdžiui, tokie veiksniai kaip vibracija, šokas ir korozija gali turėti neigiamos įtakos saugiklių konstrukcijai ir funkcijai. Be to, temperatūros pokyčiai taip pat gali sukelti dabartinių saugiklių charakteristikų pokyčius. Šie veiksniai gali padidinti vidinį saugiklio stresą ir sumažinti medžiagos veikimą, dėl kurio ji gali pūsti. Be to, šiluminis senėjimas, kurį sukelia temperatūros pokyčiai, taip pat gali sugesti saugiklį arba būti pažeistas.
Aplinkos temperatūros poveikis
Aplinkos temperatūra daro didelę įtaką saugiklio veikimui. Aukštos temperatūros aplinkoje dėl kombinuoto išorinių sąlygų ir vidinių veiksnių poveikio saugiklis yra skirtingose būsenose, todėl jo savybės keičiasi ir sukelia atitinkamus pokyčius. Pakilus aplinkos temperatūrai, keičiasi saugiklių medžiagos šiluminės išsiplėtimo charakteristikos, todėl jos lydymosi temperatūros taškas sumažės. Tokiomis pačiomis dabartinėmis sąlygomis saugiklis labiau linkęs ištirpti. Priešingai, jei aplinkos temperatūra yra per žema, gali būti sutrikdytos saugiklio šilumos perdavimo charakteristikos, todėl jos lydymosi temperatūros taškas pakyla. Tuo pačiu metu, didėjant dabartinei vertei, taip pat daugėja laiko, reikalingo saugiklio medžiagai termiškai skaidyti.
Kiti signalai, rodantys elektros instaliacijos problemas
Be iššokančių saugiklių egzistuoja ir kiti signalai, kurie reiškia, kad metas į namus kviesti elektriką:
- Elektros šokas. Jei prisilietus prie elektros įrenginio Jus lengvai nukrečia, tai dar nereiškia, kad sugedęs būtent įrenginys. Elektros laidumą gali padidinti po prietaisu esantys kilimai arba drėgmė. Taip pat gan dažnai pasitaikanti problema - netinkamas elektros įžeminimas.
- Kaistantys šviestuvai. Ypatingai tų, kurie yra įmontuoti prie lubų. Visados naudokite tokio stiprumo lemputes, kokios yra nurodytos šviestuvo rekomendacijose, nes jei nuspręsite naudoti lemputes, turinčias daugiau vatų, yra didelė tikimybė, kad šviestuvas pradės kaisti.
- Mirganti šviesa. Dažniausiai mirganti šviesa nurodo būtent lemputės, kuri yra įsukta į šviestuvą, problemą, tačiau jei net ir pakeitus lemputę mirgėjimas nenustoja, patartina kviesti kvalifikuotą specialistą, nes bėda gali būti šviestuvo transformatoriuje ar netgi pačios elektros instaliacijos sistemose.
- Neveikiantys jungikliai. Dažniausiai pasitaikančios tokio gedimo problemos: iš vidaus sulūžęs pats jungiklis arba nutrūkęs laidas.
- Degėsių kvapas. Jei savo namuose pajautėte degėsių kvapą, kuris pasklido ne nuo pridegusio pyrago, tai nieko nelaukdami išjunkite elektros maitinimą iš skydinės. Degėsių kvapas nurodo kelias galimas problemas: elektros instaliacijos, prietaiso arba perkrovos.
- Kibirkštys. Jei jungdami elektros prietaiso kištuką į rozetę pirmą kartą pamatote kibirkštį tai normalu, tačiau jei tai kartojasi nuolat, o kibirkštys matosi ne tik įjungimo metu, bet ir kištukui esant rozetėje - tai jau problema. Jei kartu su kibirkštimi išgirstate ir pokštelėjimą, tai ženklas, kad Jūsų rozetės laidai netvarkingi.
Prevencija ir profesionalų pagalba
Norint išvengti nemalonių staigmenų ateityje, svarbu ne tik reaguoti į gedimus, bet ir užsiimti prevencija. Jei planuojate įsigyti galingą buitinę techniką (pvz., indukcinę kaitlentę, šilumos siurblį ar elektromobilio įkrovimo stotelę), pirmiausia pasikonsultuokite su specialistais dėl galios didinimo ir įvado atnaujinimo. Taip pat rekomenduojama bent kartą per metus atlikti vizualią rozečių ir jungiklių apžiūrą. Jei matote, kad rozetė kliba, iš jos sklinda keistas garsas (zvimbimas) ar ji šyla - nelaukite, kol dings elektra. Klibanti rozetė dažnai nutraukia laidus arba sukelia kontaktų kibirkščiavimą.
Galiausiai, jei jūsų elektros skydinėje vis dar stovi senoviniai, keraminiai „kamščiai“, primygtinai rekomenduojama juos pakeisti į šiuolaikišką, saugią skydinę su automatiniais jungikliais ir nuotėkio relėmis.
Realiai, prie elektros gali lįsti tik žmogus, turintis kvalifikaciją, kuris žino, kas tai yra, kaip patikrinti ir panašiai. Žmonės, kurie nežino elementarių reikalavimų ir darbų saugos, prie elektros lįsti negali, nes pasekmės bus tragiškos. Geriausia yra kviesti elektriką, kuris žino, kaip daryti, ką daryti. Juk kalbame apie žmogaus gyvybę. Kainos skiriasi priklausomai nuo miesto ir meistro kvalifikacijos, tačiau pirminė apžiūra ir gedimo nustatymas dažniausiai kainuoja nuo 30 iki 60 eurų.
