Automobilinės magnetolos pajungimas ir skalbimo mašinų variklių naudojimas su 220V

Automobilio magnetolos prijungimas gali atrodyti sudėtingas procesas, tačiau su tinkama informacija ir įrankiais tai gali būti atlikta savarankiškai. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atnaujinti savo garso sistemą arba pakeisti seną magnetolą nauja. Be to, pateikiama informacija apie skalbimo mašinų variklių panaudojimą buityje, paaiškinant jų tipus ir prijungimo ypatumus prie 220V tinklo.

Automobilio magnetolos prijungimas prie 220V namuose

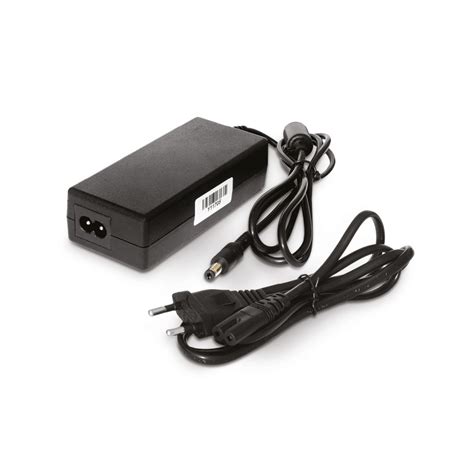

Forumo diskusijoje užsiminta apie automagnetolos pajungimą namuose. Tai yra įmanoma, tačiau reikalingas 12V maitinimo šaltinis. Paprastas 220V į 12V keitiklis gali būti nepakankamas, jei magnetola turi daug funkcijų (pvz., CD grotuvą, ekvalaizerį) ir naudoja daugiau energijos. Tokiu atveju reikalingas galingesnis maitinimo šaltinis.

Svarbu atkreipti dėmesį į maitinimo šaltinio amperų (A) skaičių. Magnetola gali reikalauti tam tikro amperažo, kad veiktų tinkamai. Jei maitinimo šaltinis yra per silpnas, magnetola gali išsijungti arba veikti netinkamai.

Taip pat reikia atsiminti, kad automagnetolos yra skirtos veikti automobilyje, todėl jų naudojimas namuose gali būti ne toks patogus. Pavyzdžiui, magnetola gali neturėti nuotolinio valdymo pultelio arba kitų funkcijų, kurios yra įprastos buitinėms garso sistemoms.

Būtini įrankiai ir atsargumo priemonės

Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.

• Atsuktuvai: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio), tinkamų automobilio varžtams.
• Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų, nepažeidžiant paties laido.
• Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis, arba lituoklio ir alavo, jei pasirinksite litavimo būdą. Galima ir be litavimo, jei lituoklis turi labai didelį antgalį.
• Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.
• Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.
• Magnetolos išėmimo raktai (jei reikalingi): Kai kurioms magnetoloms išimti reikia specialių raktų. Jie dažnai būna komplekte su nauja magnetola.
• Nauja magnetola ir laidų adapteris (jei reikia): Įsitikinkite, kad nauja magnetola tinka jūsų automobiliui. Dažnai reikalingas specialus adapteris, kad prijungtumėte magnetolą prie automobilio laidų.

Saugos priemonės: Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio.

Žingsnis po žingsnio instrukcija

1. Akumuliatoriaus atjungimas

   Pirmiausia, atjunkite neigiamą (-) akumuliatoriaus gnybtą. Tai svarbu norint išvengti elektros smūgio ir apsaugoti automobilio elektros sistemą nuo pažeidimų. Raskite akumuliatorių (dažniausiai po kapotu arba bagažinėje) ir atsukite neigiamo gnybto veržlę. Atsargiai nuimkite gnybtą ir atitraukite jį nuo akumuliatoriaus. Įsitikinkite, kad gnybtas neliestų akumuliatoriaus, kad neatsirastų trumpasis jungimas.

2. Senos magnetolos išėmimas

   Priklausomai nuo automobilio modelio ir magnetolos tipo, išėmimo būdas gali skirtis. Kai kurioms magnetoloms reikia specialių išėmimo raktų, kurie įstatomi į specialias angas magnetolos priekyje. Kitos magnetolos gali būti pritvirtintos varžtais, kuriuos reikia atsukti. Jei naudojate raktus, įstatykite juos į angas ir švelniai patraukite magnetolą į priekį. Jei magnetola pritvirtinta varžtais, atsukite juos ir atsargiai išimkite magnetolą.

3. Laidų atjungimas

   Atsargiai atjunkite visus laidus nuo senos magnetolos. Paprastai tai yra maitinimo, garsiakalbių ir antenos laidai. Atjunkite laidų jungtis spausdami fiksatorius, jei tokie yra. Jei laidai prijungti tiesiogiai, atsukite juos. Būkite atsargūs, kad nepažeistumėte laidų ar jungčių.

4. Laidų identifikavimas

   Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą. Pagrindiniai laidai yra:

   • Maitinimo laidas (paprastai raudonas arba geltonas): Šis laidas tiekia maitinimą magnetolai.
   • Įžeminimo laidas (paprastai juodas): Šis laidas jungiasi prie automobilio kėbulo ir užtikrina įžeminimą.
   • Įjungimo laidas (paprastai oranžinis arba mėlynas): Šis laidas įjungia magnetolą, kai įjungiamas degimas.
   • Garsiakalbių laidai (įvairių spalvų): Šie laidai jungiasi prie garsiakalbių. Kiekvienas garsiakalbis turi du laidus - teigiamą (+) ir neigiamą (-).
   • Antenos laidas: Šis laidas jungiasi prie automobilio antenos.

   Jei turite abejonių dėl laidų identifikavimo, naudokite multimetrą. Nustatykite multimetrą į įtampos matavimo režimą ir patikrinkite, ar laiduose yra įtampa, kai įjungtas degimas. Taip pat galite naudoti multimetrą, kad patikrintumėte laidų tęstinumą (ar laidas nėra nutrūkęs).

5. Adapterio prijungimas (jei reikia)

   Daugeliui naujų magnetolų reikalingas adapteris, kad jas būtų galima prijungti prie automobilio laidų. Adapteris palengvina pajungimą ir leidžia išvengti laidų karpymo. Prijunkite adapterį prie automobilio laidų pagal adapterio instrukcijas. Įsitikinkite, kad visi laidai yra tvirtai sujungti.

6. Naujos magnetolos prijungimas

   Prijunkite laidus nuo adapterio (arba tiesiogiai, jei nenaudojate adapterio) prie naujos magnetolos. Atidžiai sekite magnetolos instrukcijas ir įsitikinkite, kad visi laidai yra prijungti teisingai. Ypač svarbu teisingai prijungti maitinimo, įžeminimo ir garsiakalbių laidus. Netinkamai prijungti garsiakalbių laidai gali sugadinti magnetolą arba garsiakalbius. Geltonas laidas yra skirtas nuolatiniam pliusui (atminčiai palaikyti), o raudonas - pliusui nuo raktelio (įjungus degimą). Sukeitus juos vietomis, gali kilti problemų, tad reikia, kad magas gautų iš vieno nuolatinį maitinimą, o iš kito - tik tuomet, kai raktelis pasuktas.

7. Laidų izoliavimas

   Po to, kai visi laidai prijungti, kruopščiai izoliuokite visas jungtis izoliacine juosta. Tai padės išvengti trumpojo jungimo ir užtikrins patikimą jungtį. Įsitikinkite, kad izoliacinė juosta tvirtai apvyniota aplink kiekvieną jungtį.

8. Magnetolos įdėjimas

   Atsargiai įdėkite naują magnetolą į jos vietą. Jei naudojote specialius išėmimo raktus, įsitikinkite, kad jie atjungti prieš įdedant magnetolą. Jei magnetola pritvirtinta varžtais, priveržkite juos. Įsitikinkite, kad magnetola tvirtai pritvirtinta ir nekliba.

9. Akumuliatoriaus prijungimas

   Prijunkite neigiamą (-) akumuliatoriaus gnybtą atgal prie akumuliatoriaus. Priveržkite gnybto veržlę. Įsitikinkite, kad gnybtas tvirtai pritvirtintas prie akumuliatoriaus.

10. Testavimas

    Įjunkite degimą ir patikrinkite, ar magnetola veikia. Patikrinkite, ar veikia radijas, CD grotuvas (jei yra), USB jungtis ir visi garsiakalbiai. Jei kažkas neveikia, patikrinkite laidų jungtis ir įsitikinkite, kad viskas prijungta teisingai. Taip pat patikrinkite automobilio saugiklius, nes galėjo perdegti saugiklis.

Dažniausiai pasitaikančios problemos ir jų sprendimai

• Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
• Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
• Radijas neveikia: Patikrinkite antenos laidą.
• Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.

Laidų spalvų reikšmės

Šioje lentelėje pateikiamos dažniausiai pasitaikančios automagnetolų laidų spalvos ir jų reikšmės:

Skalbimo mašinos variklio prijungimas prie 220V

Daugelyje skalbimo mašinų išlieka geros būklės elektros variklis, kuris, esant norui ir bent minimaliems darbo su elektrotechnika įgūdžiais, gali būti naudojamas ne tik įvairiems buitiniams poreikiams, bet ir smulkiems pramoniniams darbams atlikti. Elektrinį variklį galima prijungti prie bet kokios įrangos, pavyzdžiui, pasigaminti peilių galandimo įrenginį, maišytuvą betono tirpalui maišyti, nedidelę namų tekinimo stakles ar šlifuoklį, šlifuoklį, pasigaminti galingą ventiliatorių ar šilumos pistoletą garažui ar vasaros kotedžui šildyti, sukurti įvairių frakcijų medžiagų malūnėlį ir pan. Iš seno variklio meistrai pagamina net elektros generatorių.

Variklių tipai ir jų veikimo principai

Šiuolaikinė automatinė skalbimo mašina, kaip taisyklė, turi trifazį elektros variklį, nors senesni sovietiniai kolegos galėjo turėti dviejų greičių veikimo režimą. Bet koks elektros variklis yra elektra varomas aparatas, skirtas įvairiems konstrukciniams elementams pajudinti. Išardžius skalbimo mašiną, joje matosi elektros variklis su tachogeneratoriumi, kuris reguliuoja besisukančio veleno apsisukimų skaičių. Priklausomai nuo tipo, elektros variklis gali būti šepetėlinis arba bešepetėlinis.

Asinchroniniai varikliai

Dažniausiai asinchroniniai elektros varikliai yra trifaziai, tačiau tarp senųjų skalbimo mašinų modelių kartais pasitaiko ir dviejų fazių variantų. Asinchroniniai elektros varikliai naudojami 90% buitinių prietaisų, nes jų konstrukcija yra patikima ir nebrangi. Pagrindinis tokio elektros variklio veikimo principas yra bendras statoriaus magnetinio lauko ir srautų, kuriuos šis laukas sukuria rotoriuje, veikimas. Elektros variklio sukimasis atsiranda, kai dažnių skirtumas atsiranda magnetinių laukų sukimosi procese. Asinchroniniai varikliai yra patikimi ir ilgaamžiai, jų priežiūra susideda iš reguliaraus vidinio guolių mechanizmo tepimo. Jie yra paprasčiausi, tačiau jų efektyvumas yra žemas.

Kolektoriaus (šepetėliniai) varikliai

Šio tipo elektros varikliai tapo modernia modifikacija, kuri pakeitė didelius, mažo efektyvumo asinchroninius modelius. Priešingai nei pastarieji, kolektoriaus elektros variklis turi galimybę veikti tiek nuo tiesioginės, tiek nuo kintamos elektros srovės įtampos. Elektros variklis susideda iš fiksuoto statoriaus ir kilnojamojo rotoriaus. Statorius generuoja energiją, o rotorius perduoda ją besisukančiam velenui, kuris yra neatskiriama jo dalis. Velenas turi kolektorių, kurio dėka elektra tiekiama į rotoriaus apviją. Toks elektros variklis gali suktis bet kuria norima kryptimi, tai yra, į dešinę arba į kairę; tereikia pakeisti jo poliškumą prijungiant šepečius ant statoriaus apvijos. Elektros variklio kolektoriaus tipas pasižymi ne tik dideliu jo sukimosi greičiu, bet ir galimybe sklandžiai keisti greičio režimą, kuris reguliuojamas keičiant įtampą. Kolektoriaus elektros variklis yra kompaktiškų matmenų, be to, jam būdingas didelis paleidimo momentas. Šiam elektros varikliui reikia dažnai keisti šepečius ir valyti kolektorių, o tai atliekama reguliariai profilaktiškai tikrinant šio tipo įrenginius. Šepečio mazgas laikomas silpniausia tokių elektros variklių vieta. Kolektoriaus varikliai iš skalbimo mašinos yra gana greiti - 10 000-15 000 aps./min. Jei reikia pasiekti mažus apsisukimus, pavyzdžiui, 600 aps/min, naudojamas diržas arba pavarų dėžė. Jie yra patogūs tuo, kad nereikalauja paleidimo ir darbo kondensatorių, gali būti tiesiogiai prijungti prie tinklo.

Inverteriniai varikliai

Šiandien moderniausias elektros variklio tipas, turintis kompaktišką dydį ir aukštą efektyvumo lygį esant didelei galiai, yra inverterio tipas. Jis, kaip ir kiti elektros varikliai, turi statorių ir rotorių, tačiau jungčių tarp jų skaičius yra minimalus. Kadangi elektros variklio viduje nėra elementų, kurie eksploatacijos metu greitai susidėvi, tai leidžia įrenginiui gana ilgą laiką dirbti be pertrūkių, nesukeliant triukšmo ir vibracijos. Inverteriniai elektros varikliai yra brangiuose skalbimo mašinų modeliuose, nes tokio elektros variklio kaina yra daug didesnė nei jo kolegų.

Skalbimo mašinos variklio pajungimas prie 220V tinklo

Prieš prijungiant elektros variklį nuo senos skalbimo mašinos, būtina ne tik nustatyti jo tipą, bet ir rasti visus turimus elektros laidus dozavimo bloke. Naujos kartos skalbimo mašinos prijungiamos prie maitinimo šaltinio naudojant specialų bloką su gnybtais.

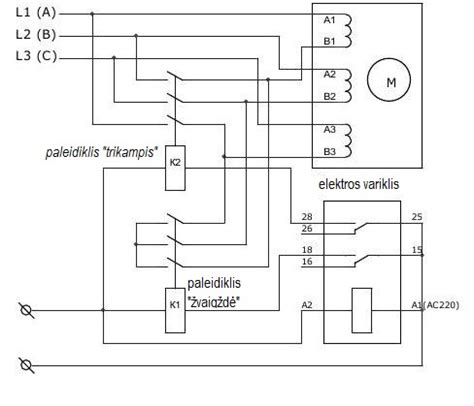

Komutatoriaus variklio prijungimas

Jums reikia rasti 2 baltus laidus, kurie eina iš tachogeneratoriaus, tada surasti raudonus ir rudus laidus, kurie eina į statorių ir rotorių, taip pat surasti žalius ir pilkus laidus - jie pritvirtinti prie grafito šepečių. Atliekant darbus atkreipkite dėmesį į tai, kad elektros variklio nereikia paleisti per kondensatorių, o prijungimui nereikia paleidimo apvijos. Skirtingų gamintojų skalbimo mašinų laidų pynimo spalva gali skirtis, todėl norint juos teisingai nustatyti, reikia vadovautis jų atsparumu. Tie laidai, kurie yra pritvirtinti prie tachometro, parodys 50-70 omų varžą. Tada turite perkelti laidus, pritvirtintus prie tachogeneratoriaus, nes jų nereikia prijungti elektros varikliui.

Prieš įjungdami elektros variklį, turėsite jį pritvirtinti ant stabilaus paviršiaus. Reikia atsiminti, kad vos tik pabandysite prijungti elektros variklį prie 220W elektros tinklo, jo velenas iš karto pradės suktis dideliu greičiu. Dėl šios priežasties, atliekant paleidimo darbus, reikia būti atsargiems, kad nesusižalotumėte rankų.

Senoji sovietinė skalbimo mašina, kaip ir dauguma šiuolaikinių modelių, turi elektros variklį su keturiais laidais, t.y., tai yra 4 laidai, išeinantys iš variklio. Naudodamiesi elektros grandine, turite atjungti statoriaus apviją ir rotoriaus šepečius, kuriems reikia rasti atitinkamus elektros variklio kontaktus ir tarp jų padaryti trumpiklį, vadinamą „pinout“, kurį ateityje turėtumėte izoliuoti. Sujungimo schemoje trumpiklis parodytas rožinėmis rodyklėmis. Likę 2 kontaktai, kurie lieka iš dar vieno šepečio ir rotoriaus apvijos, yra prijungti prie elektros tinklo. Jei turite tris laidus iš statoriaus, tada vienas iš jų yra vidurinis išėjimas, naudojamas norint padidinti apsisukimus sukimosi režime.

Asinchroninio variklio prijungimas

Senovinės skalbimo mašinos dažniausiai turi asinchroninio tipo elektros variklį, kuris turi 2 apvijas - darbinę ir užvedimo. Skirtumas tarp jų yra tas, kad paleidimo apvijoje varžos rodiklių duomenys matavimų metu bus didesni nei darbinio. Jei išmontuojant elektros variklį matote abiejų šių apvijų kontaktus ir jie yra geros būklės, tuomet tokį elektros variklį prijungti bus paprasta. Tai galima padaryti naudojant kondensatorių, skirtą 450-600 V įtampos vertei. Kondensatoriaus talpa turi būti ne mažesnė kaip 8 μF.

Jungiant elektros variklį, iš darbinės ir paleidimo apvijų randamos kontaktų poros, o po to jie prijungiami prie kondensatoriaus. Daugumoje automatinių skalbimo mašinų yra asinchroninio tipo elektros varikliai, todėl pavyzdžiu apsvarstykite jo prijungimą. Trifaziai asinchroninio tipo elektros varikliai yra labiausiai paplitę įrenginiai, galintys veikti net iki 380 V įtampa. Bet norint juos prijungti prie vienfazio 220 V maitinimo šaltinio, reikės prijungti kondensatorių - jis ne tik išlaikys įtampos kritimus tinkle, bet ir sumažins elektros variklio galią, o tai užtikrins saugumą jį naudojant. Norint prisijungti, reikia elektros laido su kištuku gale, prie jo prijungtas kondensatorius. Tada padaromas pinout - tam prie kitos kondensatoriaus pusės pritvirtinamas trumpiklis.

Trifazių elektros variklių pajungimas yra sudėtingesnis nei vienfazių variklių, nes jie turi tris fazes vietoj vienos. Trifazių elektros variklių pajungimas priklauso nuo jų galios, įtampos, srovės ir galios tiekimo šaltinio parametrų. Būtina turėti trifazių elektros tiekimo šaltinį. Trifazių elektros laidų fazės turi būti tinkamai sujungtos su variklio fazių laidais. Patikrinkite, ar visi jungtys yra saugios ir tvirtai prisuktos. Įjunkite trifazių elektros tiekimo šaltinį ir stebėkite variklio veikimą. Dar kartą pabrėžiu, kad trifazių elektros variklių pajungimas yra sudėtingas procesas ir jį turėtų atlikti tik kvalifikuoti elektros specialistai, atsižvelgiant į vietos elektros tinklo standartus ir variklio reikalavimus.

Jei, pajungus trifazį variklį trikampiu, po kurio laiko pradėjo rūkti dūmai, ir norėjote prijungti nuo 220V į tris fazes, tai reiškia, kad užtrumpinote. Jungiant motorą nuo 380V, jungiamos 3 fazės, kurios viena nuo kitos pastumtos 120 laipsnių. Taigi, į kiekvieną apviją po laidą + 0 ir įžeminimas. Supratai visiškai atvirkščiai. Žvaigždė - 380V rodo, kokia trifazio įtampa reikia maitinti variklį. Variklio apvijų įtampa yra tokia, kokia parašyta prie trikampio, nes tokią įtampą galima duoti apvijai, o tu pajungei 380V, tai yra padidinai galingumą. Jei sujungiate L1 ir N, L2 ir N, L3 ir N, tai variklis užmaitinamas nuo 230V.

Sukimosi krypties reguliavimas

Kad galėtumėte perjungti variklio sukimosi kryptį veikimo metu, turite naudoti DPDT tipo būgnus. Jums reikia lituoti laidus nuo šepečių iki kraštinių jungimo jungiklio kontaktų, o į vieną iš vidurinių kontaktų laidą nuo statoriaus apvijos, į antrą - tinklo laidą. Antrasis statoriaus apvijos galas vis dar yra prijungtas prie tinklo.

Greičio reguliavimas

Visų kolektorių variklių sūkiai yra lengvai reguliuojami. Norėdami tai padaryti, pakeiskite srovę per jų apvijas. Tai galima padaryti keičiant maitinimo įtampą, pavyzdžiui, nupjaunant dalį fazės, sumažinant efektyviosios įtampos vertę. Praktiškai galite naudoti bet kurį buitinį dimerį, kurio galia 2,5-3 kW. Apšvietimo lempoms galite naudoti dimerį, tačiau tokiu atveju pakeiskite „triac“ pavyzdžiui, BT138X-600 arba BTA20-600BW arba bet kokiu kitu, turinčiu 10 kartų didesnę srovės atsargą, palyginti su variklio sunaudojimu, nebent, žinoma, pakanka pradinių charakteristikų. Kadangi mes sumažiname maitinimo įtampą, mes ribojame srovę. Atitinkamai, galia mažėja. Tačiau esant apkrovai variklis pradeda vartoti daugiau srovės, kad išlaikytų norimą greitį. Norėdami to išvengti, yra specialios plokštės, kurios palaiko nurodytą greitį, o gauna duomenis iš greičio jutiklio. Tai yra tie laidai, kurių mes nenaudojome nagrinėtose grandinėse. Jei tikrasis greitis atitinka nustatytą - nieko nedarykite. Taigi tai kartojasi ratu. Yra nebrangių sprendimų iki raktų, pavyzdžiui, integruotos grandinės TDA1085 pagrindu. Variklio greičiui ir jų reguliavimui matuoti naudojami tachogeneratoriai arba Hall jutikliai.

Galimi gedimai ir jų sprendimai

Kartais iš senos automatinės skalbimo mašinos neįmanoma užvesti elektros variklio, o to priežastys yra ir mechaninės, ir elektrinės.

• Įjungus elektros variklis įkaista, bet velenas nesisuka. Jei bandysite pasukti veleną ranka, girdėsite metalinių dalių šlifavimą. Šis garsas rodo, kad elektros variklis turi pažeistą guolių mechanizmą, todėl jį reikia išimti ir pakeisti.
• Elektros variklio veleno sukimasis gali būti sunkus, jei tarp statoriaus ir rotoriaus susikaupė kokių nors pašalinių daiktų, kuriuos reikia išimti ir bandyti užvesti iš naujo.
• Visos elektros grandinės skambėjimas multimetru padės nustatyti, ar yra atvira.

Kiti patarimai

Ant palaidų variklio laidų galų, ant tų baltų izoliacinių vamzdelių tiesiog surašykite (imant laidus atsitiktine tvarka) U1, V1, W1. Taip pažymėsite apvijų pradžias. Išardykite sujungtus laidus ir su ometru atsirenkite bei surašykite apvijų galus U2, V2, W2. Ar viskas teisingai sužymėta, galite patikrinti, tiesiog sujungdami dvi apvijas nuosekliai ir įjungdami į 230V. Variklis turėtų pradėti šiek tiek suktis, o ant likusios apvijos atsirasti įtampa.

Jei reikia 220V į 115V transformatoriaus, pavyzdžiui, plytelių pjaustymo staklelėms, kurių varikliukas yra 550W galios, galima ieškoti televizorių transformatorių, jei maitinimas trifazis, ir sujungti tris vienodus transformatorius. Svoris neturi lemiamos reikšmės, o kaina tinkama (apie 50Lt).
