Šioje detalioje instrukcijoje aprašoma, kaip savarankiškai atlikti apšvietimo sistemos montavimą Opel Astra automobilyje, daugiausia dėmesio skiriant bagažinės apšvietimui.
Bagažinės apšvietimo svarba ir modifikacijos
Bagažinės apšvietimas yra viena iš nebrangių, tačiau praktiškų automobilio modifikacijų. Jis gali būti įgyvendinamas keliais būdais: sumontuojant kelias lemputes tiesioginiam apšvietimui arba įrengiant spalvingą LED juostą išilgai bagažinės kontūro.
Paruošiamieji darbai ir įrankiai

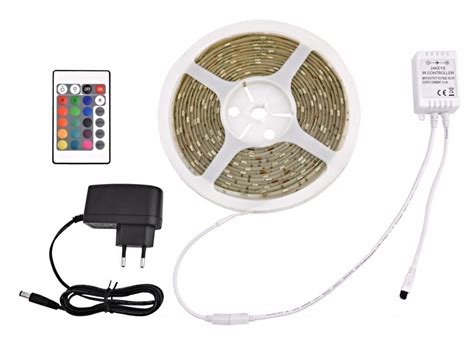

Prieš pradedant montavimą, svarbu paruošti reikiamus įrankius ir medžiagas. Yra paruošti LED lempučių rinkiniai, specialiai sukurti tam tikriems automobilių modeliams, kurie lengvai montuojami ir turi instrukcijas.

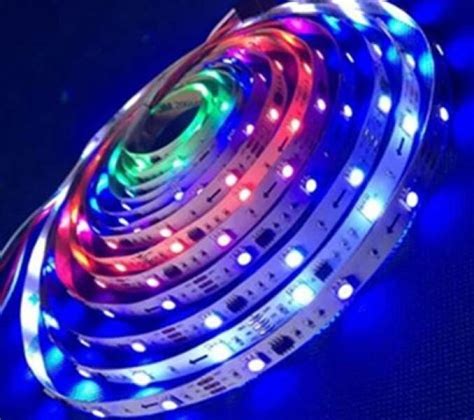

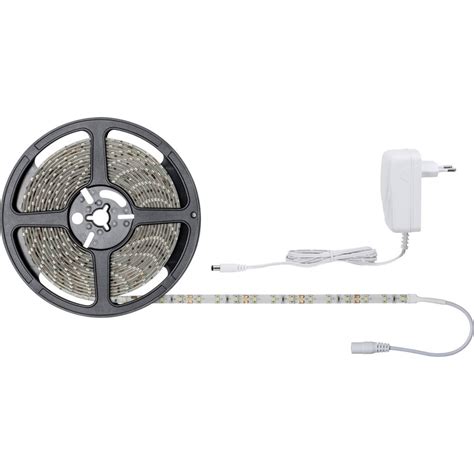

LED juostelių montavimas yra sudėtingesnis. Reikia išmatuoti reikiamą ilgį ir pasirinkti norimą apšvietimo spalvų skaičių. Rekomenduojama naudoti drėgmei atsparias juosteles ilgesniam tarnavimo laikui.
Norint sumontuoti LED juostinį apšvietimą bagažinėje, be pačios juostos, gali prireikti šių komponentų:
- Trijų padėčių jungiklis
- Kabelių raiščiai
- Termo susitraukiančio vamzdelio (susitraukimo movos) papildomai diodų apsaugai
- Reikiamas kiekis jungiamųjų gnybtų
- 5 A saugiklis
- Kontaktiniai laidai (pageidautina skirtingų spalvų)
- Matuoklė
- Guminės įvores (jei laidai bus vedami per išgręžtas skyles)
- Pjaustytuvas
- Lituoklis su lydmetaliu
- Dvipusė lipni juosta (jei LED juostelė neturi lipnaus sluoksnio)
- Laidų sujungimo čiaupas
- Lipni juosta
- Replės
- Silikoninis hermetikas
- Alkoholis arba alkoholio tirpalas
- Variklio įtampos tikrintuvas
- Atsuktuvas
Įrankių rinkinys gali skirtis priklausomai nuo automobilio modelio ir pasirinkto prijungimo šaltinio.
Prijungimo būdo pasirinkimas
Automobiliuose yra kelios pagalbinio žibinto prijungimo galimybės, kiekviena su savo specifika. Kiekviename automobilyje yra laidų išdėstymo niuansų, todėl gali prireikti laidų schemos.
Prijungimas prie esamo apšvietimo
Jei bagažinėje jau yra apšvietimas, jį galima naudoti kaip maitinimo šaltinį. Laidų pluoštas turi būti nutiestas į plafoną ir prijungtas per gnybtą.
Prijungimas prie salono šviesos
Keleivių salone esantis stogo žibintas taip pat gali būti naudojamas maitinimui. Tam reikia atsargiai nuimti vidinį lubų įdėklą. Rekomenduojama to nedaryti, jei automobilis stovėjo šaltyje arba jei tvirtinimo detalės yra nepažįstamos, nes kyla didelis pavojus sugadinti spaustukus.
Nuėmus lubas, nutieskite kabelį ir prijunkite jį prie pliusinės pusės po jungikliu. Minusą prijunkite prie bet kurios metalinės kėbulo dalies, pavyzdžiui, varžto. Tokiu būdu šviesa salone ir bagažinėje bus įjungiama tuo pačiu jungikliu.
Kad apšvietimas nepriklausytų nuo įjungtų salono žibintų, pačiame bagažo skyriuje reikia įrengti atskirą jungiklį. Renkantis jo vietą, atsižvelkite į riziką, kad krovinys gali į jį atsitrenkti arba jį sugadinti. Tada apšvietimo laidus reikia prijungti priešais šviesos jungiklį salone.
Patartina pažymėti naują laidų pluoštą, kad vėliau laidai nebūtų supainioti.

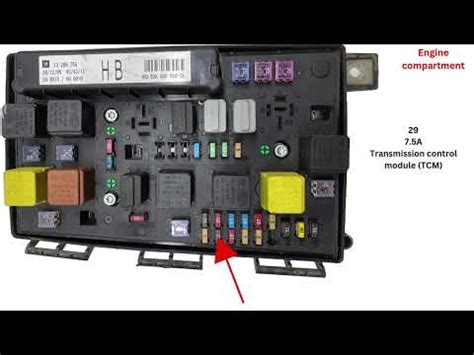

Opel Astra H salono apšvietimo schema (skaičiai 13 ir 14 žymi atitinkamai pirmos ir antros eilės sėdynių apšvietimą).
Automatinis užraktas
Norint automatiškai įjungti galines duris arba galinio dangčio apšvietimą, reikia įrengti galinį jungiklį, kuris sustabdo maitinimą, kai galinės durys arba dangtis yra uždaryti.

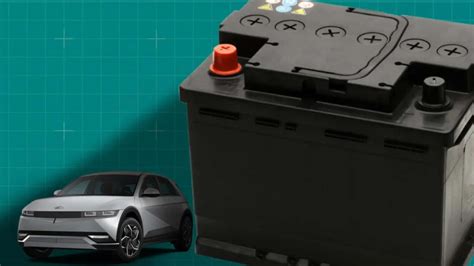

Sunkumų montuojant automatinę lemputę kyla dėl to, kad kai kuriuose automobiliuose bagažo skyriuje nėra 12 V laido. Norint nutiesti laidą, reikia nuimti bagažinės ir keleivių salono grindis, pamušalus ir sandariklius kairėje pusėje (dešinėje pusėje vairuojamuose automobiliuose tai reikia daryti dešinėje pusėje). Tada nutieskite kabelį iki stabdžių pedalo į po variklio dangčiu esančią erdvę ir prijunkite jį prie akumuliatoriaus. Tam prie laido prilituokite gnybtą, o prie akumuliatoriaus pliuso grandinės - saugiklį.
Prijungimas prie 12 voltų lizdo
Tie, kurie turi lizdą bagažinėje arba salone, gali be didelių sunkumų prijungti lemputę. Tereikia nusipirkti kištuką, prilituoti jį prie juostelės laidų ir ištraukti.
Išorinis maitinimo šaltinis
Jei nenorite šviesos juostelės maitinti iš automobilio, galite naudoti išorinį maitinimo šaltinį, pavyzdžiui, maitinimo banką arba daugkartinio naudojimo baterijas. Prie maitinimo bloko jungiamasi per specialų USB adapterį.
Tinka bet kokie akumuliatoriai, jei jie paprastai užtikrina 10-12 V įtampą. Kai laidai bus prilituoti prie juostelės, juos reikia nuimti ir prilituoti prie akumuliatoriaus: juodą - prie minuso, o raudoną - prie pliuso. Prie įjungimo/išjungimo jungiklio taip pat reikės prijungti ir prilituoti pliusinį laidą.
LED juostelės montavimas
Montuojant įrenginį, svarbu nuspręsti, kur bus montuojami žibintai ir ar apšviesta bus tik bagažinės erdvė, ar visa bagažinė. Toliau reikia pasirinkti maitinimo šaltinį.
Juostelės paruošimas ir tvirtinimas
Jei LED juosta turi būti montuojama atskiromis dalimis skirtingose vietose, geriausia ją tiksliai nupjauti, kad nepažeistumėte šviesos diodų. Papildomai apsaugai juostelės gali būti įdėtos į sutraukiamąjį vamzdelį.
Prieš klijuodami LED juostelę, nuplaukite nešvarumus ir alkoholiu nuvalykite vietas, kuriose ji bus klijuojama. Tokiu būdu apšvietimas veiks ilgiau. Tada nuimkite plėvelę nuo lipnaus juostos sluoksnio, švelniai ją užklijuokite ir paspauskite. Venkite per stipriai spausti pačius šviesos diodus, kad netyčia jų nesugadintumėte.
Jei juosta nėra padengta lipnia danga, kitoje pusėje reikia atsargiai uždėti dvipusės juostelės juostelę. Jei yra galimybė užklijuoti laidus, galite nenaudoti klijų ir naudoti vielinius raiščius, kurių uodegos po tvirtinimo nupjaunamos.
Skyrių sujungimas
Dvi šviesos diodų juostos sujungiamos lituojant arba naudojant plastikines jungtis.
Lituojant galima sujungti juosteles ir prie jų pritvirtinti laidus, kad nutolusius segmentus būtų galima sujungti į vieną grandinę. Prieš lituojant juosteles, reikia nuimti reikiamas vietas ir atidengti kontaktus (įvairiaspalvės juostelės turi keturis, vienspalvės - du). Prilituokite laidus prie kontaktų arba prilituokite juos prie kitos juostos kontaktų. Rekomenduojama naudoti 0,75-0,8 mm skersmens laidus. Kad išvengtumėte painiavos, raudona spalva žymėkite pliusą, o juoda - minusą ir lituokite 250-350 °C temperatūroje.
Jungtys gali sujungti dvi juosteles tik užspaudžiant kontaktus. Jos negali užkirsti kelio oksidacijai ir nėra tokios patikimos kaip litavimas.
Kaip paslėpti laidus
Dauguma laidų, kai jie prijungiami, yra paslėpti už plafonų arba interjero apdailos dalių. Laidus, kurie lieka matomi, galima pritvirtinti prie spaustukų lipnia juosta, kad jie nevirstų žemyn. Naudojant kitus šviesos šaltinius, laidus galima nutiesti už kilimėlio krašto ir pritvirtinti prie sienų tais pačiais spaustukais. Jei reikia, palei bagažinės sienelę einantys laidai taip pat paslepiami už apdailos plokščių.
Vaizdo įrašų pavyzdžiai
Kad būtų aiškiau, rekomenduojame peržiūrėti šiuos vaizdo įrašus:
- Skirta "Renault Duster".
- Lada Kalina.
- "Skoda Octavia".
Tiems, kurie jau yra dirbę su elektronika, įrengti apšvietimą savo rankomis nėra sudėtinga.
