BMW E60 generatoriaus keitimas ir diržo priežiūra

Automobilio generatoriaus keitimas yra sudėtingas darbas, reikalaujantis mechaninių žinių ir tinkamo įrankių komplekto. Jei, užvedus automobilį, užsidega įspėjamoji lemputė „įkrovimo valdymas“ (mažos baterijos formos), tai reiškia, kad generatorius nekrauna automobilio akumuliatoriaus arba įkrauna nepakankamai. Priežasčių gali būti daug.

Kai kurios iš šių problemų gali būti išspręstos atsargiai, o kitos, rimtesnės, gali būti pašalintos tik išėmus automobilio generatorių, kad būtų galima tinkamai jį apžiūrėti ir patikrinti. Jei įspėjamoji lemputė užsidega kelionės metu, galite toliau važiuoti, tačiau darykite tai labai atsargiai, naudodami tik akumuliatoriuje esančią energiją. Ji greitai pasibaigs, jei bus įjungti žibintai ar kiti pagalbiniai elektros prietaisai, todėl verta kiek įmanoma sumažinti greitį ir kelionės laiką. Be to, jei įspėjamoji lemputė užsidega dėl pavarų dėžės diržo pažeidimo, gali būti, kad nebeįsijungia net vandens siurblys, todėl jo temperatūra taip pat turi būti kontroliuojama, dažnai stabdant automobilį. Taip pat gali būti sugedęs stabdžių stiprintuvas.

BMW generatorių ypatumai ir diagnostika

BMW automobilių generatoriai pasižymi aukšta kokybe ir patikimumu, tačiau, kaip ir bet kokios kitos dalys, jie gali sugesti. Pirmas žingsnis remontuojant BMW generatorių yra kruopšti diagnostika. Ji apima įtampos patikrinimą akumuliatoriuje, šepečių, kolektoriaus žiedų ir generatoriaus diržo būklės apžiūrą.

Dažniausi gedimai ir komponentai

• Generatoriaus šepečiai: laikui bėgant susidėvi ir reikalauja pakeitimo. Tam reikia išardyti generatorių, išimti senus šepečius ir įdiegti naujus.
• Lygintuvo blokas ir įtampos reguliatorius: atlieka svarbų vaidmenį generatoriaus darbe. Jei jie sugenda, generatorius negalės tinkamai įkrauti akumuliatoriaus.
• Starteris: yra vienas iš pagrindinių automobilio elementų, atsakingas už variklio paleidimą.

Generatoriaus dirželis BMW E60 modelyje

BMW E60, penktosios serijos modelis, gamintas nuo 2003 iki 2010 metų, yra vertinamas dėl savo vairavimo savybių, komforto ir technologijų. Viena iš svarbių, nors kartais nepakankamai įvertinamų, sistemų yra variklio pagalbinių agregatų pavara, kurios centre - generatoriaus dirželis (dažnai vadinamas serpentininiu arba V formos rumbuotu diržu). Šis komponentas yra gyvybiškai svarbus daugeliui automobilio funkcijų, todėl jo būklės stebėjimas ir savalaikis keitimas yra būtini.

Kas yra generatoriaus dirželis BMW E60 modelyje?

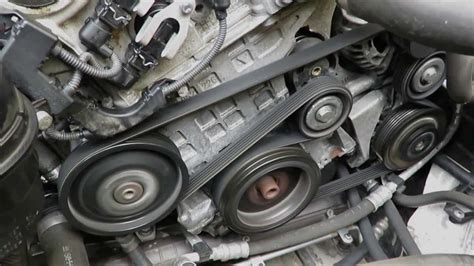

BMW E60 modeliuose naudojamas vienas ilgas, plokščias, rumbuotas diržas, vadinamas serpentininiu diržu. Jis pakeitė senesnėse sistemose naudotus kelis atskirus V formos diržus. Šis vienas diržas apjuosia kelis skriemulius ir perduoda sukimo momentą nuo alkūninio veleno skriemulio įvairiems pagalbiniams agregatams.

Priklausomai nuo konkrečios E60 modifikacijos ir variklio tipo (benzininio ar dyzelinio, M54, N52, N53, N47, M57 ir kt.), šis diržas gali sukti:

• Generatorių (Alternatorių): gamina elektros energiją automobilio sistemoms ir įkrauna akumuliatorių.
• Vairo stiprintuvo siurblį: sukuria hidraulinį slėgį vairo stiprintuvo sistemai (kai kuriuose modeliuose gali būti elektrinis stiprintuvas).
• Oro kondicionieriaus kompresorių: variklio galia naudojama šaltnešio cirkuliacijai vėsinimo sistemoje.
• Aušinimo skysčio siurblį (Vandens pompą): užtikrina aušinimo skysčio cirkuliaciją variklyje ir aušinimo sistemoje.

Akivaizdu, kad šio vieno diržo gedimas gali sukelti grandininę reakciją ir sutrikdyti daugelio svarbių sistemų veikimą vienu metu. Todėl jo patikimumas yra kritiškai svarbus.

Kodėl ir kada reikia keisti generatoriaus dirželį?

Generatoriaus dirželis yra pagamintas iš patvarios gumos (dažniausiai EPDM - etileno propileno dieno monomero) ir sustiprintas vidiniais kordais, tačiau jis nuolat veikiamas didelių apkrovų, temperatūros svyravimų, trinties ir aplinkos veiksnių (drėgmės, purvo, cheminių medžiagų). Laikui bėgant, medžiaga sensta, praranda elastingumą, dyla ir gali trūkinėti.

Keitimo intervalai

Gamintojas BMW paprastai nurodo rekomenduojamus diržo keitimo intervalus techninės priežiūros grafike. Nors konkretūs skaičiai gali šiek tiek skirtis priklausomai nuo variklio tipo ir pagaminimo metų, bendroji rekomendacija dažnai svyruoja nuo 60 000 iki 100 000 kilometrų. Tačiau šis intervalas yra tik orientacinis. Reali diržo tarnavimo trukmė labai priklauso nuo eksploatavimo sąlygų:

• Klimatas: ekstremalūs karščiai ar šalčiai pagreitina gumos senėjimą.
• Važiavimo pobūdis: dažnas važiavimas trumpais atstumais mieste, kai variklis nuolat kaista ir vėsta, gali būti sunkesnis diržui nei ilgi reisai užmiestyje.
• Aplinkos sąlygos: dulkėti keliai, drėgmė, druskos žiemą - visa tai neigiamai veikia diržo medžiagą.
• Techninė būklė: alyvos ar aušinimo skysčio nuotėkiai ant diržo gali jį pažeisti chemiškai ir sukelti praslydimą. Bloga skriemulių ar įtempiklio būklė taip pat drastiškai trumpina diržo tarnavimo laiką.

Todėl svarbiau nei aklai laikytis kilometražo yra reguliarus diržo būklės tikrinimas bent kartą per metus arba kiekvieno techninio aptarnavimo metu.

Požymiai, rodantys būtinybę keisti dirželį

Net jei keitimo intervalas dar nepasiektas, yra aiškių ženklų, signalizuojančių apie diržo problemas:

• Garsiniai signalai:
  • Cypimas ar žvieglimas: dažniausiai girdimas užvedant šaltą variklį, staigiai akseleruojant, įjungus daug elektros prietaisų (padidėja generatoriaus apkrova) arba drėgnu oru. Tai rodo, kad diržas praslysta dėl nepakankamo įtempimo, susidėvėjimo ar užterštumo.
  • Čirškimas ar ūžesys: gali reikšti ne tik diržo, bet ir susidėvėjusių skriemulių (įtempiklio, vedančiųjų, generatoriaus ar kt. agregatų) guolių problemą.
• Vizualiniai požymiai (reikalingas atidus apžiūrėjimas):
  • Įtrūkimai: smulkūs įtrūkimai diržo rumbuotoje arba lygiojoje pusėje rodo medžiagos senėjimą ir nuovargį. Gilūs ar dažni įtrūkimai reiškia, kad diržas gali bet kada nutrūkti.
  • Išdilimas: rumbų viršūnės tampa aštrios, o tarpai tarp jų užsipildo nuodėdomis. Diržas gali atrodyti blizgus, tarsi "nupoliruotas".
  • Kraštų pažeidimai: atšerpetoję ar nudilę kraštai gali rodyti netinkamą skriemulių suvedimą (alignment) arba pažeistą skriemulį.
  • Medžiagos atsisluoksniavimas ar trūkstamos dalys: akivaizdūs rimti pažeidimai, reikalaujantys nedelsiamo keitimo.
  • Užterštumas: alyvos, aušinimo skysčio ar kitų cheminių medžiagų pėdsakai ant diržo rodo nuotėkius, kuriuos būtina pašalinti prieš keičiant diržą, nes naujas diržas taip pat bus greitai sugadintas.
• Sistemos veikimo sutrikimai:
  • Akumuliatoriaus įkrovos problemos: prietaisų skydelyje dega akumuliatoriaus simbolis, blanksta žibintai, sunkiai sukasi starteris - tai gali būti dėl praslystančio arba nutrūkusio diržo, nes generatorius nebegamina pakankamai srovės.
  • Vairo stiprintuvo veikimo sutrikimai: vairas sukasi sunkiau nei įprastai (jei stiprintuvas hidraulinis ir varomas tuo pačiu diržu).
  • Variklio perkaitimas: jei diržas suka ir vandens siurblį, jo praslydimas ar nutrūkimas gali greitai sukelti variklio perkaitimą.
  • Oro kondicionieriaus neveikimas: kompresorius neįsijungia arba veikia neefektyviai.

Pastebėjus bet kurį iš šių požymių, ypač kelis vienu metu, reikėtų nedelsti ir kreiptis į servisą arba, turint įgūdžių, patiems atlikti diagnostiką ir keitimą.

Generatoriaus diržo keitimo procesas BMW E60

Nors diržo keitimas gali atrodyti nesudėtingas darbas, BMW E60 variklio skyrius yra gana ankštas, o priklausomai nuo variklio tipo, gali tekti nuimti papildomų detalių (pvz., oro filtrą, ventiliatorių gaubtą), kad būtų galima prieiti prie diržo ir įtempiklio. Jei nesate tikri dėl savo sugebėjimų, geriau patikėti šį darbą profesionalams.

Jei nusprendėte keisti patys, štai bendra procedūros eiga (dėmesio: specifiniai žingsniai gali skirtis priklausomai nuo variklio! Visada pasitikrinkite konkretaus modelio remonto vadovą):

1. Pasiruošimas ir saugumas

• Įsitikinkite, kad turite tinkamą naują diržą jūsų E60 modeliui ir varikliui. Patartina naudoti kokybišką originalų (OEM) arba patikimo gamintojo (pvz., Continental, Gates, INA, Dayco) diržą.
• Paruoškite reikiamus įrankius: raktų komplektą (veržliarakčiai, galvutės), specialų įrankį įtempikliui atleisti arba ilgą veržliaraktį/ terkšlę su tinkama galvute/Torx antgaliu, žibintuvėlį, pirštines.
• Automobilį pastatykite ant lygaus paviršiaus, įjunkite stovėjimo stabdį.
• Labai svarbu: atjunkite neigiamą (-) akumuliatoriaus klemą, kad išvengtumėte trumpojo jungimo dirbant prie elektros sistemos komponentų (generatoriaus). Palaukite kelias minutes, kol sistemos išsikraus.
• Leiskite varikliui visiškai atvėsti. Darbas prie karšto variklio yra pavojingas.

2. Prieiga prie diržo

• Gali tekti nuimti viršutinę variklio dangą, oro paėmimo vamzdžius, oro filtro korpusą ar net radiatoriaus ventiliatorių su gaubtu (priklausomai nuo modelio), kad būtų patogu pasiekti diržą ir jo komponentus.
• Būtina: prieš nuimant seną diržą, tiksliai įsidėmėkite arba nusifotografuokite/nusipieškite jo vedimo kelią per visus skriemulius. Dažnai variklio skyriuje būna lipdukas su diržo schema, bet juo pasikliauti negalima - galėjo būti keista konfigūracija. Klaidingai uždėtas diržas neveiks arba bus sugadintas.

3. Seno diržo nuėmimas

• Raskite diržo įtempiklį. Tai dažniausiai spyruoklinis arba hidraulinis mechanizmas su skriemuliu, kuris automatiškai palaiko reikiamą diržo įtempimą. Ant jo korpuso paprastai būna vieta (kvadratinė anga arba šešiakampė iškyša), kuriai tinka specialus įrankis, terkšlė ar veržliaraktis.
• Uždėkite įrankį ant įtempiklio ir atsargiai pasukite jį ta kryptimi, kuri atleidžia diržo įtempimą (paprastai prieš spyruoklės jėgą).
• Kai įtempimas atleistas, kita ranka numaukite diržą nuo vieno iš lengviausiai pasiekiamų lygių skriemulių (pvz., generatoriaus ar vedančiojo).
• Lėtai atleiskite įtempiklį į pradinę padėtį.
• Visiškai nuimkite seną diržą nuo visų skriemulių.

4. Komponentų patikra (labai svarbus žingsnis!)

Kol diržas nuimtas, būtina kruopščiai patikrinti visų su juo susijusių komponentų būklę. Praleidus šį žingsnį, naujas diržas gali tarnauti labai trumpai.

• Įtempiklio skriemulys ir mechanizmas: pasukite skriemulį ranka. Jis turi suktis tyliai, lengvai, be strigimų ar klibėjimo. Patikrinkite patį įtempiklio mechanizmą - ar jis juda sklandžiai, ar nėra alyvos nuotėkių (jei hidraulinis), ar spyruoklė neatrodo pavargusi ar sulūžusi. Dažnai rekomenduojama keisti įtempiklį kartu su diržu, ypač jei jo rida didelė arba girdėjosi pašaliniai garsai.
• Vedantieji (tuščiosios eigos) skriemuliai: patikrinkite juos taip pat, kaip įtempiklio skriemulį - sukimas turi būti tylus ir sklandus, be ašinio ar radialinio klibėjimo.
• Generatoriaus skriemulys: patikrinkite, ar nėra klibėjimo, ar guoliai neūžia sukant. Kai kurie generatoriai turi sankabos tipo skriemulius (OAP/OAD), kurie leidžia suktis laisvai viena kryptimi - patikrinkite, ar ši funkcija veikia tinkamai.
• Vairo stiprintuvo siurblio skriemulys: patikrinkite guolių būklę (sukimas, klibėjimas) ir ar nėra skysčio nuotėkio iš siurblio veleno riebokšlio.
• Oro kondicionieriaus kompresoriaus skriemulys: patikrinkite guolio būklę. Jei kompresorius su sankaba, patikrinkite, ar sankaba nekliba.
• Vandens siurblio skriemulys: patikrinkite guolių būklę (sukimas, klibėjimas) ir ar nėra aušinimo skysčio nuotėkio iš veleno riebokšlio (ieškokite nuosėdų ar drėgmės pėdsakų aplink siurblį).
• Alkūninio veleno skriemulys (vibracijų slopintuvas/harmoninis balansyras): tai ypač svarbus komponentas. Apžiūrėkite guminį sluoksnį tarp vidinės ir išorinės skriemulio dalių - ar nėra įtrūkimų, atsisluoksniavimo. Patikrinkite, ar skriemulys nekliba, ar nėra akivaizdžių pažeidimų. Pažeistas alkūninio veleno skriemulys gali sukelti stiprias vibracijas, greitai sugadinti diržą ir net pažeisti variklį.

Jei randate bet kokių problemų su skriemuliais ar įtempikliu (triukšmas, klibėjimas, strigimas, pažeidimai), juos būtina pakeisti kartu su diržu. Tai yra dažna priežastis, kodėl naujai pakeistas diržas greitai sugenda - kaltas būna ne diržas, o kitas sistemos komponentas.

5. Naujo diržo uždėjimas

• Įsitikinkite, kad naujas diržas yra švarus ir nepažeistas.
• Pradėkite dėti diržą ant skriemulių pagal anksčiau užfiksuotą schemą. Pradėkite nuo sunkiausiai pasiekiamų ar didžiausių skriemulių (pvz., alkūninio veleno).
• Užmaukite diržą ant visų rumbuotų skriemulių taip, kad diržo rumbai tiksliai atitiktų skriemulio griovelius. Ant lygių skriemulių diržas dedamas lygia puse.
• Paskutinis skriemulys, ant kurio užmausite diržą, turėtų būti vienas iš lengviausiai pasiekiamų lygių skriemulių (dažnai tai būna vandens siurblio arba vedantysis skriemulys).
• Vėl naudokite įrankį įtempikliui atleisti.
• Kai įtempiklis atleistas, užmaukite diržą ant paskutinio skriemulio. Tai gali reikalauti šiek tiek jėgos ir kantrybės. Įsitikinkite, kad diržas visur uždėtas teisingai ir pilnai sėdi ant visų skriemulių griovelių.
• Lėtai ir atsargiai atleiskite įtempiklį, leisdami jam įtempti diržą. Stebėkite, ar diržas lieka savo vietoje ant visų skriemulių.

6. Baigiamieji darbai ir patikra

• Dar kartą vizualiai patikrinkite, ar diržas uždėtas teisingai pagal schemą ir ar jis tinkamai sėdi visuose skriemulių grioveliuose.
• Jei nuiminėjote kokias nors dalis (ventiliatorių, oro filtrą ir pan.), sumontuokite jas atgal.
• Prijunkite neigiamą (-) akumuliatoriaus klemą.
• Užveskite variklį ir leiskite jam kelias minutes padirbti tuščiąja eiga. Atidžiai klausykitės, ar nėra pašalinių garsų (cypimo, ūžesio). Stebėkite diržo eigą - jis turi suktis tolygiai, be šokinėjimo ar vibracijų.
• Įjunkite keletą elektros prietaisų (pvz., šviesas, salono ventiliatorių, galinio lango šildymą), pasukiokite vairą (jei hidraulinis stiprintuvas), įjunkite oro kondicionierių. Stebėkite, ar neatsiranda cypimas esant apkrovai.
• Patikrinkite prietaisų skydelį - ar nedega akumuliatoriaus ar kitos įspėjamosios lemputės.
• Jei viskas atrodo gerai, išjunkite variklį. Po kelių minučių, kai variklis šiek tiek praauš, dar kartą patikrinkite diržo įtempimą (jei įtempiklis automatinis, jis turėtų būti tinkamas) ir ar diržas vis dar tvarkingai sėdi ant skriemulių.

Priežiūra ir prevencija: kaip prailginti diržo tarnavimo laiką?

Nors diržas yra dylanti detalė, tinkama priežiūra gali padėti išvengti netikėtų gedimų ir prailginti visos sistemos tarnavimo laiką.

• Reguliarios apžiūros: bent kas kelis mėnesius arba keičiant alyvą, vizualiai įvertinkite diržo būklę (įtrūkimai, dilimas, užterštumas).
• Klausykitės garsų: atkreipkite dėmesį į bet kokius neįprastus garsus (cypimą, ūžimą) iš variklio skyriaus - tai gali būti pirmas signalas apie problemą.
• Šalinkite nuotėkius: nedelsdami tvarkykite bet kokius alyvos, aušinimo skysčio ar vairo stiprintuvo skysčio nuotėkius, ypač jei jie patenka ant diržo ar skriemulių.
• Keiskite komponentus kompleksiškai: dažnai yra prasminga keisti ne tik diržą, bet ir įtempiklį bei vedančiuosius skriemulius, ypač jei automobilio rida didelė arba girdimi pašaliniai garsai. Nors tai padidina pradinę remonto kainą, ilgainiui tai gali apsaugoti nuo pakartotinio, galbūt rimtesnio gedimo ir didesnių išlaidų.
• Naudokite kokybiškas dalis: rinkitės patikimų gamintojų dalis. Pigūs, nekokybiški diržai ar skriemuliai gali sugesti labai greitai.
• Tikrinkite skriemulių suvedimą: nors rečiau pasitaiko, kartais dėl smūgio ar netinkamo remonto gali sutrikti skriemulių tarpusavio padėtis (alignment). Netinkamai suvesti skriemuliai greitai pažeidžia diržo kraštus ir sukelia triukšmą.

Dažniausios klaidos ir mitai

• Mitas: "Cypiantį diržą galima pataisyti specialiu purškalu (belt dressing)." Tokie purškalai dažniausiai tik laikinai užmaskuoja problemą (dažniausiai praslydimą dėl susidėvėjimo ar netinkamo įtempimo), o kartais gali net pakenkti diržo medžiagai ar pritraukti daugiau purvo. Jei diržas cypia, reikia ieškoti priežasties ir ją šalinti (keisti diržą, įtempiklį, valyti skriemulius).
• Klaida: ignoruojami triukšmaujantys skriemuliai. Ūžiantis ar klibantis skriemulio guolis anksčiau ar vėliau užstrigs arba subyrės. Užstrigęs skriemulys gali akimirksniu sudeginti arba nutraukti diržą, o subyrėjęs - pažeisti kitas variklio dalis.
• Klaida: keičiamas tik diržas, nekeičiant akivaizdžiai susidėvėjusio įtempiklio ar skriemulių. Tai "taupymas", kuris dažnai atsirūgsta. Senas, pavargęs įtempiklis neužtikrins tinkamo naujo diržo įtempimo, o pažeisti skriemuliai greitai sugadins naują diržą.
• Klaida: netinkamas diržo uždėjimo kelias. Net jei diržas atrodo uždėtas, bet jo kelias neatitinka schemos, jis gali trintis į kitas dalis, netinkamai sukti agregatus arba būti per daug/per mažai įtemptas tam tikrose atkarpose, kas lems greitą gedimą.

Platesnės gedimo pasekmės

Generatoriaus diržo gedimas nėra tik smulkus nepatogumas. Nutrūkęs diržas BMW E60 modelyje gali sukelti rimtų ir pavojingų situacijų:

• Staigus vairo stiprintuvo dingimas: jei automobilyje yra hidraulinis vairo stiprintuvas, vairas staiga taps labai sunkus, o tai ypač pavojinga važiuojant didesniu greičiu ar manevruojant.
• Variklio perkaitimas: jei diržas suka vandens siurblį, nutrūkus diržui, aušinimo skystis nustos cirkuliuoti, ir variklis greitai perkais. Tai gali sukelti brangių variklio dalių, pvz., cilindrų galvutės tarpinės, pažeidimus.
• Akumuliatoriaus iškrovimas ir elektros sistemos gedimai: nutrūkus diržui, generatorius nustoja krauti akumuliatorių. Automobilis veiks tol, kol akumuliatoriuje bus energijos, tačiau greitai išsikraus, o tai gali palikti jus kelyje be galimybės užvesti variklio ar naudotis elektros prietaisais.
• Oro kondicionieriaus neveikimas: nors tai nėra kritiška saugumui, karštą dieną tai gali sukelti diskomfortą.
• Sunkiai sukasi stabdžių stiprintuvas: jei diržas suka vakuuminio siurblio stiprintuvą, tai paveiks stabdymo efektyvumą.

Dėl šių priežasčių labai svarbu reguliariai tikrinti generatoriaus diržo būklę ir jį laiku pakeisti.
