Jeep Grand Cherokee navigacijos sistemos ir diskai

Šiame straipsnyje apžvelgsime Jeep Grand Cherokee „REC“ navigacijos radijo sistemas, jų funkcionalumą, techninius aspektus, priežiūrą ir modernizavimo galimybes, daugiausia dėmesio skiriant WK kartos modeliams.

REC navigacijos sistema ir jos savybės

„REC“ navigacijos radijas, skirtas 2005-2007 metų „Grand Cherokee“ modeliams, yra sumontuotas viršutinėje prietaisų skydelio centro dalyje. Tai yra išsami informacijos ir pramogų sistema, apjungianti didelį 5,8 colio spalvotą ekraną, AM/FM radiją, šešių diskų CD/MP3 grotuvą ir navigacijos sistemą. Ši sistema naudoja DVD technologiją ir palydovinę GPS technologiją, kad tiksliai nukreiptų vairuotoją į norimą vietą. Navigacijos sistema teikia nuoseklias balso komandas ir vizualinius nurodymus, kol pasiekiama galutinė paskirties vieta.

Funkcionalumas ir patogumas

Paskirties vietos gali būti įvedamos 10 skirtingų būdų, o ekraną galima peržiūrėti kaip detalų žemėlapį arba padidintą, kad būtų matomi nuoseklūs posūkiai. „Alpine“ patentuoti programinės įrangos algoritmai leidžia greitai apskaičiuoti maršrutus, pateikiant informaciją vos per 10 sekundžių. Sistema priima GPS signalus iš iki aštuonių palydovų, kad rodytų transporto priemonės padėtį ir kryptį. Giroskopas ir transporto priemonės greičio jutiklis užtikrina, kad esama transporto priemonės padėtis būtų rodoma net tose vietose, kur GPS signalas gali būti neprieinamas. Sistemoje galima pasirinkti tris kalbas: anglų, prancūzų arba ispanų.

UConnect suderinamumas

Kai navigacijos radijas yra sujungtas su „UConnect“ sistema, jis tampa suderinamas su sistemos laisvų rankų įrangos moduliu. Ši funkcija leidžia vartotojui atlikti balsu aktyvuotus skambučius į „Lankytinus objektus“ (POIs), tokius kaip restoranai, bankai ar kiti viešieji adresai, esantys navigacijos sistemos informacijos duomenų bazėje. „Uconnect“ taip pat leidžia siųsti ir priimti skambučius laisvų rankų įranga, susiejant „Wireless Connectivity®“ telefoną su „Uconnect®“ sistema. Kai kuriuose MY13 ir naujesniuose automobiliuose programinės įrangos atnaujinimai automatiškai siunčiami į automobilį belaidžiu ryšiu.

MP3 grotuvas ir radijo funkcijos

MP3 grotuvas yra naujovė navigacijos sistemose, leidžianti peržiūrėti ir leisti failus bei aplankus, esančius MP3 diskuose. Radijas taip pat palaiko SIRIUS palydovinį radiją, turi 12 AM, 12 FM ir 12 Sirius palydovinio radijo stočių išankstinių nustatymų. Sistema rodo stočių pavadinimus, dainų pavadinimus ir atlikėjus. SIRIUSXM® transliuoja daugiau nei 150 kanalų, įskaitant muziką, sportą, naujienas, pokalbius, komediją ir pramogas.

MP3 failų palaikymas

REC navigacijos radijas gali atkurti MP3 failus, tačiau palaikomų MP3 failų įrašymo laikmenų ir formatų galimybės yra ribotos. Palaikomi laikmenų formatai yra ISO 9660 Level 1 ir Level 2, įskaitant „Joliet“ plėtinį. Daugiasesijų diskų formatai, kurie gali turėti normalių CD garso takelių ir kompiuterinių failų (įskaitant MP3) derinius, taip pat palaikomi. Radijas atpažins tik failus su *.mp3 plėtiniu kaip MP3 failus. Nepalaikomi takelių sąrašo (playlist) failai. Norint padidinti disko įkrovos greitį, rekomenduojama naudoti CD-R laikmenas ir vienkartinius diskus.

• Palaikomi bitų dažniai ir diskretizavimo dažniai: palaikomi kintamieji bitų dažniai (VBR).
• ID3 žymės: palaikoma 1 versijos ID3 žymės informacija apie atlikėją, dainos pavadinimą ir albumo pavadinimą.
• Naršymas: paspaudus dešinę SEEK mygtuko pusę, paleidžiamas kitas MP3 failas. Paspaudus kairę SEEK mygtuko pusę, paleidžiamas MP3 failo pradžia.
• Aplankų rodymas: paspauskite SET/DIR mygtuką, norėdami rodyti aplankus, kai leidžiate MP3 diskus, turinčius failų/aplankų struktūrą. Sukant TUNE valdiklį rodomi galimi aplankai arba galima judėti per juos.

Radijo duomenų sistema (RDS)

RDS (Radio Data System) yra FM radijo stočių teikiama paslauga, perduodanti koduotus skaitmeninius signalus, kuriuos dekoduoja bet kuris su RDS suderinamas automobilio radijas. PTY (Program Type) yra RDS funkcijos dalis, leidžianti ieškoti stočių pagal kategorijas (pvz., kantri, klasika, rokas, naujienos). JAV RDS palaiko žemesniu lygiu (tik stoties pavadinimas ir tipas), o didžioji dauguma FM stočių Europoje ir Didžiojoje Britanijoje naudoja dinaminį RDS, apimantį eismo pranešimus ir kitas funkcijas. RDS duomenys taip pat gali būti naudojami perduoti esamą laiką ir datą, nustatytus radijo stoties.

Navigacijos diskai ir jų įkrovimas

Navigacijos diskas įkeliamas į apatinį REC radijo skyrių. Norint atleisti dangtelį, reikia paspausti specialų skirtuką žemyn ir jį atlenkti. REC radijas skirtas skaityti tik specialius DVD-ROM navigacijos diskus. Radijas arba CD grotuvas neveikia vienu metu su navigacijos funkcijomis; balso komandų metu radijas automatiškai nutildomas, o garsas perduodamas per kairįjį priekinį transporto priemonės garsiakalbį.

Disko įkrovimo procedūra

1. Paspauskite LOAD/EJECT mygtuką ir mygtuką su atitinkamu numeriu, į kurį įkeliamas CD.
2. Radijas parodys „PLEASE WAIT“ ir paklaus, kada įdėti diską.
3. Kai radijas parodys „LOAD DISC“, įdėkite CD į grotuvą.
4. Radijo ekrane bus rodoma „LOADING DISC“, kol diskas bus įkeliamas.
5. Norėdami išimti diską, paspauskite LOAD/EJECT mygtuką ir mygtuką su atitinkamu numeriu, kur buvo įkeltas CD. Diskas bus išimtas ir perkeltas į angą, kad jį būtų lengva išimti.

Jei diskas išmestas ir jo nepašalinote per 15 sekundžių, jis bus įkeltas iš naujo. Jei CD nepašalinamas, radijas tęs nepašalinto CD grojimą. Jei CD pašalinamas ir radijuje yra kitų CD, radijas gros kitą CD po 2 minučių pertraukos. Jei CD pašalinamas ir radijuje nėra kitų CD, radijas liks CD režime ir 2 minutes rodys „INSERT DISC“.

Geografinės duomenų bazės DVD diskai

Tie patys DVD diskai naudojami „REC“ serijos navigacijos radijuose ir senesniuose „RB1“ modeliuose. Duomenų bazės diskai nuolat atnaujinami, siūlant didesnį žemėlapių duomenų kiekį ir naujus objektus.

• 5064033AE: Išleistas 2006 m. rugsėjo 15 d., su reikšmingu žemėlapių duomenų padidėjimu ir naujais mikrorajonais. „AE“ diskas taip pat automatiškai atnaujina programinę-aparatinę įrangą (firmware) pirmą kartą įkrovus. Po šio atnaujinimo, ankstesni diskai, tokie kaip „AC“ ir „AD“, nebegali būti naudojami.
• 5064033AF: Išleistas 2008 m. vasario 20 d. Jame yra daugiau nei 6,1 milijono mylių kelių ir daugiau nei 8 milijonai lankytinų vietų (471 000 restoranų, 69 000 viešbučių, 116 000 bankomatų ir 93 000 degalinių).
• 5064033AG: Išleistas 2008 m. gruodį. Jame yra daugiau nei 6,1 milijono mylių kelių ir daugiau nei 8,8 milijonai lankytinų vietų (688 900 restoranų, 83 600 viešbučių, 121 800 bankomatų ir 115 000 degalinių). „AG“ versija turi tik žemėlapių atnaujinimus, be programinės įrangos atnaujinimų.

Atkreipkite dėmesį, kad atnaujinta žemėlapių programinė įranga apima tik 48 žemynines valstijas ir 9 Kanados provincijas. Šiaurės Amerikos (REC) ir eksporto (REJ) navigacijos duomenų bazės diskai nėra tarpusavyje suderinami.

Radios ir diskų dalies numeriai bei suderinamumas

Modelių kodai ir dalių numeriai radijams ir diskams gali būti painūs. Kiekvienai radijo serijai priskiriamas 3 raidžių modelio kodas, pavyzdžiui, „REC“. Per gamybos ir pardavimų laikotarpį, šiam modelio kodui priskiriama daug skirtingų dalių numerių. Dauguma dalių numerių prasideda skaičių serija, pvz., „56038646“. Vėlesni pakeitimai prideda 2 raidžių priesagą, pvz., „56038646AA“, po kurio seka „AB“, „AC“, „AD“ ir pan. Peržiūros gali apimti grandinių atnaujinimus ar pakeitimus, programinės įrangos pataisymus ir nedidelius kosmetinius pakeitimus. Be to, kartais tiekėjo pakeitimas tam tikrai daliai lemia atnaujintą dalies numerį. Didelis dalies pakeitimas paprastai lemia visišką numerių pakeitimą. Pavyzdžiui, vienas iš vėlesnių 2006 m. modelio REC radijų turi dalies numerį „56038646AM“. 2007 m. modeliai prasidėjo visiškai kitu numeriu, „5064184xx“.

Suderinamumas tarp modelių

Visi „REC“ radijo dalių numeriai yra keičiami su visais 2005-2007 metų „Chrysler“, „Dodge“ ir „Jeep“ automobiliais, turinčiais naujesnę CAN magistralę. Svarbu atkreipti dėmesį, kad ankstyvieji radijo modeliai (P/N 56038646AI iki P/N 56038646AL) negali būti naudojami su 2005 m. ir naujesniais bazinės komplektacijos „Grand Cherokee“ modeliais (automobiliais be „premium“ garso sistemos).

Džoistiko problemos

Buvo pastebėta nemažai problemų su REC navigacijos radijo valdymo svirtimis (joystick). Tai yra dėl konstrukcijos trūkumo, kuris buvo ištaisytas radijuose, pagamintuose po 2005 m. rugsėjo vidurio. Visi 2007 m. ir naujesni modeliai turi patobulintą valdymo svirtį, nors buvo keletas pranešimų ir apie naujesnių valdymo svirčių gedimus. Atsarginės valdymo svirtys yra prieinamos iš antrinės rinkos įmonių.

Navigacijos sistemos modernizavimas ir įdiegimas

Perėjimas nuo standartinio gamyklinio radijo prie navigacijos radijo yra gana paprastas, kalbant apie montavimą. Reikalingas rėmelio komplektas. 2007 m. modelio radijuose yra 3 kontaktų galinės kameros įvesties lizdas, esantis radijo gale.

Montavimo eiga

1. Vientisas radijo/ventiliacijos rėmelis tvirtinamas 5 spyruokliniais spaustukais ir išlyginamas viršuje plastikiniais fiksatoriais.
2. Suimkite rėmelį už nugaros išlenktos dalies ir patraukite jį į priekį, kad atitrauktumėte nuo plastikinių fiksatorių.
3. Radijas tvirtinamas keturiais varžtais. Išsukite juos ir atsargiai ištraukite radiją tiek, kad galėtumėte prieiti prie galinių jungčių. Svarbu pažymėti, kad radijo antenos jungtis yra naujesnio „užrakinamo“ tipo. Suimkite išorinį žiedą ir patraukite į išorę, kad atjungtumėte anteną nuo radijo.
4. Įdėkite navigacijos anteną. WK modeliuose gamyklinė GPS antena yra už radijo ir tvirtinama dviem varžtais.
5. Įdėkite naują navigacijos radiją, prijunkite navigacijos anteną, radijo anteną ir 22 kontaktų radijo jungtį. Atsargiai įstumkite radiją į vietą, įsitikindami, kad jokie laidai netrukdo. Įsukite 4 radijo varžtus.
6. Įjunkite degimą ir įjunkite radiją.
7. Įdėkite navigacijos diską, pirmiausia nuimdami navigacijos disko dureles. Specialus skirtukas ant durelių turi būti paspaustas, kad jas atleistumėte. Įdėkite diską ir uždėkite dureles.

Valymas ir priežiūra

Ekraną reikia valyti minkšta sausa šluoste. Tam geriausiai tinka aukštos kokybės fotoaparato objektyvo šluostė.

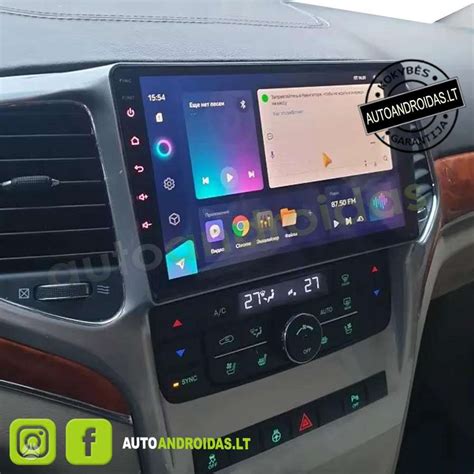

Android multimedija su navigacija Jeep Grand Cherokee

Šiuolaikinėms modifikacijoms siūlomos Android multimedijos planšetės su navigacija, pritaikytos originaliais išmatavimais ir jungtimis konkretiems Jeep Grand Cherokee (2004-2008) automobiliams. Šios sistemos dažnai turi didesnius, 10 colių ekranus ir siūlo įvairias darbines atmintis (RAM): 1GB, 2GB, 3GB, 4GB, 6GB, 8GB ar net 12GB. Yra planšetinių, „Tesla“ tipo multimedijų su didžiausiais galimais ekranais arba originalios imitacijos, atitinkančios gamyklinius išmatavimus. Taip pat prieinamos universalios 2DIN 7 colių sistemos, pritaikomos naudojant specialius rėmelius.

Savybės ir papildomi priedai

Komplektuose paruošti visi reikalingi laidai, todėl pajungimas yra paprastas (išskyrus garso sistemas su stiprintuvais ar optinėmis jungtimis). HD / OLED aukščiausios kokybės liečiami ekranai, naujausios Android operacinės sistemos ir 4 arba 8 branduolių procesoriai užtikrina kokybę su 12-24 mėn. garantija. Papildomai galima įsigyti ir montuoti kameras, keisti garsiakalbius, jungti žemų dažnių kolonėles ir kitus priedus multimedijoms.

Nuotolinės funkcijos ir Uconnect paslaugos

Atsisiuntus automobilio prekės ženklo programėlę, galima aktyvuoti automobilio funkcijas nuotoliniu būdu, peržiūrėti atvykimo vietas telefone ir nusiųsti jas į „Uconnect“ jutiklinį ekraną. Taip pat teikiama pagalba, kai jos prireikia, naudojant SOS skambutį, pagalbos kelyje skambutį ir pagalbą vogtame automobilyje. Pavyzdžiui, įvykus medicininei ar kitai avarijai, paspaudus SOS mygtuką, galima susisiekti su klientų aptarnavimo atstovu, kuris gali nukreipti skubią pagalbą į automobilio vietą. Pagalbos kelyje skambutis suteikia galimybę tiesiogiai skambinti pagalbos kelyje tarnybai (gali būti taikomi papildomi mokesčiai).
