Holo jutiklio paskirtis automobilyje

Holo daviklis yra svarbus automobilio variklio valdymo sistemos komponentas, kuris seka veleno padėtį ir siunčia signalus į variklio valdymo bloką (ECU). Šie signalai leidžia tiksliai nustatyti degalų įpurškimo ir uždegimo momentus. Holo efekto jutikliai dažnai naudojami automobilių sistemose padėties, atstumo ir greičio suvokimui. Holo daviklis yra svarbus komponentas daugelyje automobilių, ypač susijęs su variklio valdymu. Jis naudojamas nustatyti alkūninio veleno arba skirstomojo veleno padėtį, o tai yra būtina norint tinkamai sureguliuoti degimą ir kuro įpurškimą.

Holo daviklio veikimo principas

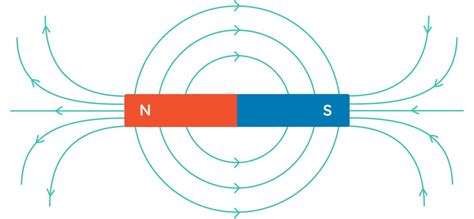

Holo daviklis veikia remiantis Holo efektu. Holo efektas atsiranda, kai laidininkas, kuriuo teka elektros srovė, patenka į magnetinį lauką. Dėl to atsiranda įtampa, proporcinga srovės stiprumui ir magnetinio lauko stiprumui. Kai elektra įkrauta medžiaga dedama tarp nuolatinio magneto polių, užuot judėjusi tiesia linija, judėdami per medžiagą elektronai nukryps į lenktą kelią. Dėl šio naujo lenkto judėjimo vienoje elektra įkrautos medžiagos pusėje yra daugiau elektronų.

Visi Holo efekto jutikliai turi ploną puslaidininkinės medžiagos gabalėlį, kuris per save praleidžia nuolatinę elektros srovę, kad sukurtų magnetinį lauką. Holo efekto jutikliai veikia matuodami kintančią įtampą, kai prietaisas yra magnetiniame lauke. Kitaip tariant, kai Holo efekto jutiklis nustato, kad jis dabar yra magnetiniame lauke, jis gali pajusti objektų padėtį. Magnetai yra būdingi Holo efekto jutikliams, kurie įjungiami esant išoriniam magnetiniam laukui. Holo efekto jutiklio išėjimo Holo įtampa yra tiesiogiai proporcinga magnetinio lauko, praeinančio per puslaidininkinę medžiagą, stiprumui. Dažnai ši išėjimo įtampa yra gana maža - lygi vos keliems mikrovoltams - su daugeliu Holo efekto įrenginių, įskaitant įmontuotus nuolatinės srovės stiprintuvus, kartu su loginio perjungimo grandinėmis ir įtampos reguliatoriais, kurie padeda pagerinti jautrumą (taigi ir efektyvumą) įrenginio.

Holo daviklio sudėtis

Holo daviklis susideda iš mažo puslaidininkio elemento, pro kurį teka pastovi srovė. Šalia elemento yra magnetas ir metalinis rotorius su grioveliais arba dantukais. Kai rotorius sukasi, grioveliai ir dantukai praeina pro magnetą, keisdami magnetinį lauką, veikiantį puslaidininkį. Šie magnetinio lauko pokyčiai sukelia įtampos pokyčius Holo elemente. Šie įtampos pokyčiai yra naudojami kaip signalas variklio valdymo blokui (ECU) nustatyti veleno padėtį. Išvesties signalas, išeinantis iš Holo efekto jutiklio, parodo magnetinio lauko tankį aplink įrenginį.

Holo efekto jutiklių tipai

Yra dviejų tipų Holo efekto jutikliai:

• Įrenginiai su linijiniais (arba analoginiais) išėjimais.
• Tie, kurie turi skaitmeninius išėjimus.

Dvipoliams skaitmeniniams Holo efekto jutikliams reikalingas teigiamas magnetinis laukas (kuris gaunamas iš magneto pietinio poliaus), kad juos veiktų, ir naudoti neigiamą lauką (iš Šiaurės ašigalio), kad juos atlaisvintų. Tranzistorius veikia kaip jungiklis, trumpinantis išvesties gnybtą su žeme, kai magnetinio srauto tankis yra didesnis nei Holo efekto jutiklio įjungimo taškas. Kadangi daugumos skaitmeninių Holo efekto jutiklių išvesties pavaros galimybės yra labai mažos, dauguma šių įrenginių negali tiesiogiai perjungti didelių elektros apkrovų. Yra daug Holo efekto jungiklių, kurie tinka įvairioms užduotims atlikti.

Holo efekto jutikliai yra ypač naudingi tokiomis sąlygomis, kai yra vandens, vibracijos ar nešvarumų, kurie gali paveikti optinius ir šviesos jutiklius.

Ratiometriniai Holo efekto jutikliai

To variantas yra ratiometrinis Holo efekto jutiklis, kuris išveda analoginę įtampą, proporcingą magnetinio lauko intensyvumui. Ratimetrinis Holo efekto jutiklis yra alternatyva skaitmeniniam įrenginiui. Kaip ir naudojant skaitmeninius Holo efekto jutiklius, srovei per laidą matuoti galima naudoti ratiometrinius prietaisus. Kuo didesnė srovė, tuo stipresnis magnetinis laukas, todėl bus matuojama didesnė išėjimo įtampa.

Holo efekto jutiklių naudojimas

Magneto judėjimo tipai apima: priekyje, į šoną, stūmimą ir stūmimą, be kita ko, šie variantai keičia būdą, kaip jutiklis paima magnetinį lauką. Dėl skirtingų magnetinių judesių Holo efekto jutikliai gali būti naudojami įvairiai. Holo efekto jutikliai yra itin maži, lengvai ir pigiai gaminami, nejautrūs dideliems temperatūros pokyčiams.

Tiesioginis aptikimas

Tam reikia, kad magnetinis laukas būtų statmenas Holo efekto jutikliui, o magnetas artėtų prie jutiklio tiesiai. Taikant šį metodą linijiniai jutikliai nustato magnetinio lauko stiprumą per magneto atstumą.

Šoninis aptikimas

Tai yra tada, kai magnetas juda per Holo efekto jutiklio paviršių šonu.

Kiti naudojimo pavyzdžiai

• Namų spausdintuvas gali turėti Holo efekto jutiklį, kuris naudojamas aptikti atidarytus dangčius arba kai reikia papildyti popierių.
• Kiti Holo efekto jutikliai yra srovės jutikliai, slėgio jutikliai ir skysčio srauto jutikliai, kurie dažnai naudojami pramonės ir gamybos procesuose.
• Holo efekto jutikliai naudojami degalų lygiui matuoti. Pripildžius automobilį ar transporto priemonę, plūduriuojantis magnetas pakyla į bako viršų, nukreipdamas magnetinį lauką link jutiklio ir padidindamas Holo įtampą.
• Išmaniuosiuose telefonuose ar planšetiniuose kompiuteriuose, kai uždaromas atverčiamas dangtelis, magnetas nukreipiamas link Holo jutiklio. Atverčiami dangteliai sukuria magnetinį lauką, kuris generuoja Holo įtampą.

Holo efekto jutiklio matavimas

Nors Holo efekto jutikliai dažniausiai naudojami objektams ir erdvėms aptikti, jie taip pat gali būti naudojami srovės matavimui. Srovės jutikliai yra svarbi priemonė, leidžianti stebėti įrangos būseną, aptikti galimus pokyčius ir užtikrinti, kad įranga būtų saugi. Pirmiausia, skaitmeninis Holo efekto jutiklis susideda iš trijų pagrindinių komponentų: šerdies, Holo efekto įrenginio ir signalo kondicionavimo grandinės. Vienas iš pagrindinių Holo efekto jutiklių naudojimo srovės matavimui pranašumų yra tas, kad jie yra visiškai izoliuoti nuo stebimos įtampos, todėl tai yra saugus būdas išbandyti įrangą neįkišus. Matavimai taip pat yra tikslūs ir pakartojami tiek kintamos, tiek nuolatinės srovės galioje, todėl skaitmeniniai Holo efekto jutikliai yra puikus pasirinkimas srovės matavimui.

Holo davikliai variklio valdymo sistemoje

Automobiliuose Holo davikliai atlieka gyvybiškai svarbų vaidmenį variklio valdymo sistemoje. Du pagrindiniai davikliai yra alkūninio ir skirstomojo veleno Holo davikliai.

Alkūninio veleno Holo daviklis

Alkūninio veleno Holo daviklis yra vienas iš svarbiausių daviklių variklio valdymo sistemoje. Jis matuoja alkūninio veleno padėtį ir greitį, o ši informacija yra naudojama nustatyti degimo momentą ir kuro įpurškimo trukmę. Be alkūninio veleno padėties nustatymo, šis daviklis taip pat padeda ECU nustatyti, ar variklis sukasi, o tai yra būtina norint paleisti variklį.

Skirstomojo veleno Holo daviklis

Skirstomojo veleno Holo daviklis matuoja skirstomojo veleno padėtį. Ši informacija yra naudojama sinchronizuoti kuro įpurškimą su cilindrų darbo ciklu. Naujesniuose varikliuose, kuriuose naudojamas kintamas vožtuvų laikas (VVT), skirstomojo veleno daviklis taip pat padeda ECU valdyti vožtuvų atidarymo ir uždarymo momentus.

Dažniausi Holo daviklio gedimai ir simptomai

Sugedęs Holo daviklis gali sutrikdyti variklio darbą ir sukelti įvairias problemas. Holo davikliai yra palyginti patikimi komponentai, tačiau jie gali sugesti dėl įvairių priežasčių.

Gedimų priežastys

• Nutrūkę laidai: Vibracija, karštis ir drėgmė gali pažeisti daviklio laidus. Tai gali sukelti signalo praradimą arba neteisingą signalą.
• Pažeistas daviklis: Fizinė žala, pavyzdžiui, smūgis arba kontaktas su aštriais daiktais, gali pažeisti daviklio korpusą arba vidines dalis.
• Užteršimas: Purvas, alyva arba kitos medžiagos gali užteršti daviklį ir trukdyti jo veikimui.
• Magneto gedimas: Magnetas daviklio viduje gali prarasti savo magnetines savybes dėl karščio arba senėjimo.
• Elektronikos gedimas: Daviklio viduje esanti elektronika gali sugesti dėl senėjimo, perkaitimo arba elektros šuolių.

Gedimų simptomai

Sugedęs Holo daviklis gali sukelti įvairius simptomus, priklausomai nuo to, kuris daviklis sugenda (alkūninio ar skirstomojo veleno) ir kokio tipo gedimas įvyko. Dažniausi simptomai:

• Sunku užvesti variklį: Vienas iš pagrindinių Holo daviklio gedimo požymių yra sunkumas užvesti variklį arba visiškas jo neužsivedimas. Jei ECU negauna signalo iš alkūninio veleno daviklio, jis negali nustatyti degimo momento ir kuro įpurškimo, todėl variklį sunku arba neįmanoma užvesti.
• Variklis užgęsta: Sugedęs Holo daviklis gali sukelti staigų variklio užgesimą važiuojant. Tai atsitinka dėl to, kad daviklis nebeperduoda tikslios informacijos apie veleno padėtį, todėl variklis nustoja gauti tinkamus signalus ir sustoja. Vairuoti su sugedusiu Holo davikliu gali būti pavojinga, ypač dėl galimo variklio užgesimo važiuojant. Gedimas gali sukelti variklio darbo sutrikimus, trūkčiojimus, o kartais ir staigų variklio sustojimą kelyje, kas kelia pavojų ne tik vairuotojui, bet ir kitiems eismo dalyviams.
• Variklis dirba netolygiai: Variklis gali pradėti dirbti netolygiai arba trūkčioti dėl netikslios informacijos, kurią Holo daviklis siunčia į variklio valdymo bloką.
• Padidėjęs kuro suvartojimas: Sugedęs Holo daviklis gali lemti netikslų oro ir degalų mišinio reguliavimą, dėl ko variklis sunaudoja daugiau degalų nei įprasta.
• Sumažėjusi variklio galia: Dėl neteisingos informacijos apie veleno padėtį variklio valdymo blokas gali neefektyviai valdyti degalų įpurškimą ir uždegimą, dėl ko sumažėja variklio galia.
• „Check Engine“ lemputė: Sugedęs Holo daviklis gali sukelti „Check Engine“ lemputės įsijungimą. Automobilio kompiuteris fiksuoja klaidas susijusias su Holo davikliu arba veleno padėties sistema.
• Apsukų ribojimas: Variklis gali būti apribotas iki tam tikrų apsukų.

Holo daviklio diagnostika ir keitimas

Sugedęs Holo daviklis gali sukelti rimtų problemų variklio veikimui, todėl svarbu laiku pastebėti gedimo požymius ir imtis veiksmų. Holo daviklio diagnostika apima kelis etapus. Pirmiausia, reikia patikrinti daviklio laidus ir jungtis, ar nėra pažeidimų arba korozijos. Tada reikia patikrinti daviklio signalą naudojant multimetrą arba osciloskopą.

Diagnostikos etapai

1. Vizualinis patikrinimas: Pirmiausia, atlikite vizualinį daviklio ir jo laidų patikrinimą. Patikrinkite, ar nėra nutrūkusių laidų, pažeistų jungčių arba kitų akivaizdžių pažeidimų. Taip pat patikrinkite, ar daviklis nėra užterštas purvu arba alyva.
2. Signalo patikrinimas su multimetru: Galima patikrinti daviklio maitinimą ir įžeminimą naudojant multimetrą. Įjunkite degimą (bet neužveskite variklio) ir patikrinkite, ar daviklis gauna tinkamą maitinimo įtampą (paprastai 5V arba 12V, priklausomai nuo modelio). Taip pat patikrinkite, ar yra geras įžeminimas.
3. Signalo patikrinimas su osciloskopu: Geriausias būdas patikrinti Holo daviklio signalą yra naudoti osciloskopą. Osciloskopas parodo signalo formą ir dažnį, o tai leidžia nustatyti, ar daviklis generuoja teisingą signalą. Užveskite variklį ir prijunkite osciloskopą prie daviklio signalo laido. Stebėkite signalo formą. Ji turėtų būti stačiakampė banga su aiškiais perėjimais. Jei signalas yra nereguliarus, silpnas arba jo visai nėra, tai gali reikšti, kad daviklis yra sugedęs.

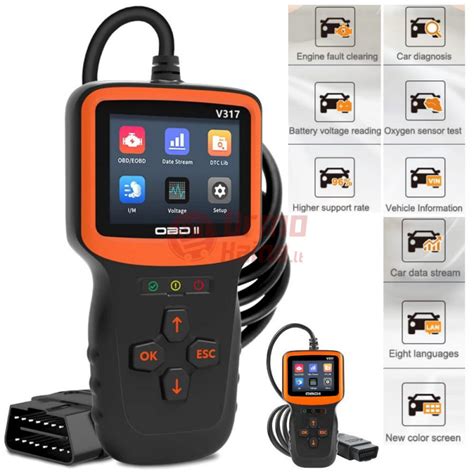

4. Klaidų kodų nuskaitymas: Naudokite OBD-II skaitytuvą, kad nuskaitytumėte klaidų kodus iš ECU. Jei yra problemų su Holo davikliu, ECU turėtų įrašyti atitinkamą klaidų kodą. Dažniausi klaidų kodai, susiję su Holo davikliu, yra P0340 (Skirstomojo veleno padėties daviklio grandinės gedimas) ir P0335 (Alkūninio veleno padėties daviklio grandinės gedimas).

Keitimo procedūra

Jei diagnostika parodė, kad Holo daviklis yra sugedęs, jį reikia pakeisti. Keitimo procedūra gali šiek tiek skirtis priklausomai nuo automobilio modelio, tačiau bendri žingsniai yra tokie:

1. Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su elektros sistema, atsijunkite neigiamą akumuliatoriaus gnybtą.
2. Suraskite daviklį: Holo daviklis paprastai yra montuojamas šalia alkūninio veleno arba skirstomojo veleno. Jis gali būti pritvirtintas varžtais arba spaustukais.
3. Atjunkite jungtį: Atsargiai atjunkite elektros jungtį nuo daviklio.
4. Išsukite daviklį: Išsukite varžtus arba atlaisvinkite spaustukus, laikančius daviklį.
5. Išimkite daviklį: Atsargiai išimkite seną daviklį.
6. Įdėkite naują daviklį: Įdėkite naują daviklį į jo vietą ir pritvirtinkite varžtais arba spaustukais.
7. Prijunkite jungtį: Prijunkite elektros jungtį prie naujo daviklio.
8. Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
9. Patikrinkite veikimą: Užveskite variklį ir patikrinkite, ar variklis dirba sklandžiai ir ar nėra „Check Engine“ lemputės.
10. Nuskaitykite klaidų kodus: Nuskaitykite klaidų kodus su OBD-II skaitytuvu ir įsitikinkite, kad nėra naujų klaidų.

Patarimai keičiant Holo daviklį

• Naudokite tinkamus įrankius: Naudokite tinkamus įrankius, kad nepažeistumėte daviklio arba aplinkinių komponentų.
• Būkite atsargūs su laidais: Būkite atsargūs su daviklio laidais, nes jie gali būti trapus.
• Tepkite jungtį: Prieš prijungdami elektros jungtį, patepkite ją specialiu tepalu, skirtu elektros jungtims. Tai padės apsaugoti jungtį nuo korozijos ir užtikrins gerą kontaktą.
• Patikrinkite tarpą: Kai kuriuose modeliuose gali reikėti patikrinti tarpą tarp daviklio ir rotoriaus. Patikrinkite automobilio remonto vadovą, kad sužinotumėte, ar tai būtina jūsų modeliui.
• Ištrinkite klaidų kodus: Po keitimo ištrinkite visus klaidų kodus iš ECU.

Holo daviklio profilaktika

Norint išvengti Holo daviklio gedimų, rekomenduojama reguliariai tikrinti daviklio laidus ir jungtis. Taip pat svarbu užtikrinti, kad daviklis nebūtų užterštas purvu arba alyva. Jei pastebėjote bet kokius gedimo simptomus, nedelsdami kreipkitės į specialistą diagnostikai. Reguliarus variklio aptarnavimas ir tinkama priežiūra gali padėti išvengti daugelio problemų, susijusių su Holo davikliu ir kitais variklio komponentais.
