Hidraulinių Pavarų Skaičiavimas ir Veikimo Principai

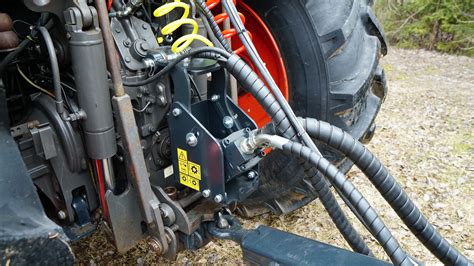

Hidraulinės pavaros, dar žinomos kaip hidraulinės transmisijos sistemos, veikia naudodamos suspaustą hidraulinį skystį, kad perduotų galią iš vienos vietos į kitą. Šio tipo sistemos dažniausiai naudojamos įvairiose pramoninėse ir mobiliosiose srityse, nes gali efektyviai ir tiksliai perduoti didelius energijos kiekius. Hidraulinės pavaros yra galingas ir universalus jėgos perdavimo būdas, kai energijai perduoti ir darbui atlikti naudojamas suslėgtas skystis.

Šios sistemos, sudarytos iš tokių komponentų kaip hidrauliniai siurbliai, varikliai, valdymo vožtuvai ir cilindrai, pasižymi dideliu galios tankiu, tiksliu valdymu ir pritaikymu įvairioms reikmėms. Nuo statybos ir žemės ūkio iki pramoninių mašinų ir kosmoso, hidraulinės pavaros vaidina gyvybiškai svarbų vaidmenį daugelyje pramonės šakų.

Hidraulinių Pavarų Veikimo Principas

Hidraulinės pavaros naudoja skysčių mechanikos principus, kad mechaninę energiją paverstų hidrauline energija, o paskui vėl mechanine energija. Energijos konversija vyksta nuo mechaninės iki hidraulinės: hidraulinius siurblius varo variklis arba elektrinis variklis.

Pavyzdžiui, hidrauliniame ekskavatoriuje variklis suka hidraulinį siurblį. Slėginis skystis per valdymo vožtuvus nukreipiamas į hidraulinius cilindrus, esančius strėlėje, svirtyje ir kauše. Taip operatoriai gali tiksliai valdyti ekskavatoriaus komponentų judėjimą, kad galėtų atlikti tokias užduotis kaip kasimas, kėlimas ir siūbavimas.

Hidraulinių Pavarų Komponentų Skaičiavimas

Tūrinės hidraulinės pavaros yra hidraulinių aparatų kompleksas, kurį sudaro viena arba kelios tūrinės hidraulinės mašinos, skirtos mechaninei energijai perduoti ir mechanizmų darbo įrenginiams priversti judėti suslėgtu darbo skysčiu. Jos naudojamos statybos ir kelių mašinose, transportavimo ir žemės ūkio mašinose, valcavimo staklynuose, staklėse, presavimo ir liejimo įrenginiuose ir kt.

Hidraulinių cilindrų skaičiavimas

Skaičiuojant hidraulinius cilindrus, pradiniai duomenys yra būtini nustatant jų hidraulinius ir geometrinius parametrus.

• Hidrocilindrų skersmenų skaičiavimas: Šis procesas apima reikiamų jėgų ir slėgių, veikiančių cilindrus, analizę, siekiant nustatyti optimalų skersmenį.
• Stūmoklių kotų skersmenys: Stūmoklio koto skersmuo nustatomas atsižvelgiant į reikiamą stiprumą ir atsparumą lenkimui.
• Hidraulinių cilindrų našumas: Našumas apskaičiuojamas pagal skysčio tėkmės greitį ir cilindro darbinį plotą.
• Skysčio padavimo kiaurymių skersmenys: Optimalūs skysčio padavimo kiaurymių skersmenys parenkami siekiant užtikrinti efektyvų skysčio srautą ir sumažinti slėgio nuostolius.
• Darbo kameros slėgis: Darbo kameros slėgis turi būti pakankamas, kad būtų pasiekta reikalinga jėga. Plunžerinio hidraulinio cilindro slėgis pS skaičiuojamas įvertinus prieš veikiančią jėgą Fp.
• Didžiausia hidraulinio cilindro jėga: Didžiausia jėga nustatoma pagal cilindro darbinį slėgį ir stūmoklio plotą.

Hidrauliniai teleskopiniai cilindrai

Hidrauliniai teleskopiniai cilindrai susideda iš kelių vis mažesnio skersmens cilindrų, sumontuotų vienas kito viduje ir nuosekliai išsikišančių. Tokiu būdu galima gauti didelį eigą su trumpu sulankstytos pavaros ilgiu.

Vieno veikimo hidraulinės teleskopinės pavaros: jose slėginė alyva veikia vienoje pusėje, todėl atskiri pavaros elementai ištraukiami. Teleskopo grąžinimas atliekamas veikiant išorinei jėgai (dažniausiai veikiant priekabos iškrovimo dėžės svoriui). Alyvos įtekėjimas ir ištekėjimas vyksta tuo pačiu vamzdžiu, kontroliuojama alyvos tekėjimo kryptis mašinos operatoriaus per paskirstymo vožtuvą (svirtį).

Pavyzdžiui, šios pavaros daugiausia skirtos HL8011 tipo žemės ūkio priekabai su šoniniu apvertimu, kurioje sumontuotos dvi tokios pavaros. Jos gali būti naudojamos kitų panašių parametrų priekabų gamyboje.

Pagrindinės hidraulinės teleskopinės pavaros charakteristikos (HL8011)

• Sekcijų (stūmoklių kotų) skaičius: 3
• Hidraulinė anga: vidinis sriegis M22x1,5
• Maksimalus stūmoklių kotų greitis: 0,5 m/s
• Alyvos poreikis: 3 litrai
• Maksimalus darbinis slėgis: 16 MPa
• Jautrumo slenkstis (paleidimo slėgis): 0,5 MPa
• Leidžiama aplinkos temperatūra: -40ºC iki +60ºC
• Leidžiama alyvos temperatūra: -15ºC iki +80ºC
• Skysčio tipas: hidraulinė alyva mineralinės alyvos pagrindu

Naudinga informacija renkantis pavarą

Rekomenduojamas dėžės pasvirimo kampas iškraunant turi būti nuo 40 iki 45 laipsnių. Pavaros montavimo vieta turi būti pusiaukelėje išilgai apkrovos dėžės ilgio.

Plokštelinio posūkio hidraulinio variklio skaičiavimas

Skaičiavimas apima šiuos etapus:

• Pradiniai duomenys skaičiavimui.
• Hidrovariklio veleno skersmuo: nustatomas atsižvelgiant į sukimo momentą ir atsparumą.
• Hidraulinio variklio korpuso vidinis skersmuo: parenkamas optimaliam veikimui.
• Hidraulinio variklio plokštelės plotis: nustatomas pagal variklio galią.
• Hidraulinio variklio tepalo debitas: apskaičiuojamas, kad būtų užtikrintas pakankamas tepimas.
• Mažiausias darbinio skysčio tiekimo angos skersmuo: parenkamas efektyviam skysčio tiekimui.
• Darbinės kameros slėgis: turi atitikti variklio sukimo momentą.
• Hidrovariklio išvystomas momentas: apskaičiuojamas pagal darbinį slėgį ir variklio geometrinius parametrus.
• Plokštelinio hidraulinio variklio didžiausias kampinis greitis.

Siurblių parinkimas

Siurblio parinkimas yra labai svarbus tūrinės pavaros sistemoje. Siurblys parenkamas pagal darbinį slėgį ir didžiausią debitą. Viršuje braižomi hidrauliniai varikliai, sugrupuoti pagal jų išskirstymą į nepriklausomas sistemas. Skaičiuojamasis srautas Q visose hidraulinėse linijose laikomas lygus siurblio srautui, kai siurblio veleno sukimosi dažnis yra toks, koks pasirinktas.

Darbo skysčio parinkimas

Darbo skysčio parinkimas yra esminis hidraulinės sistemos efektyvumui. Mineralinė arba sintetinė alyva sandarikliams ir riebokšliams NBR, FKM, FPM, Nylon yra tinkami variantai. Rekomenduojama alyvos kinematinė klampa prie temperatūros virš 35 C0 46 mm2/s (46*10-4 m2/s).

Išvada: hidraulinėje sistemoje bus naudojama hidraulinė alyva MOBIL DTE 22 ULTRA. Visiems sezonams tinkamiausias tepalas BM3 markės tepalas, žiemą tinkamiausia - Veralinė alyva AY, vasarą - markės tepalas.

Vamzdyno hidraulinis skaičiavimas

Vamzdyno hidraulinis skaičiavimas apima įvairius aspektus, užtikrinančius efektyvų skysčio judėjimą ir minimalius nuostolius.

• Vamzdžių vidiniai skersmenys: parenkami, kad būtų užtikrintas optimalus srautas.
• Faktiniai tepalo srautų greičiai: vidutinis hidraulinio skysčio tekėjimo vamzdžiu greitis priklauso nuo vamzdyno paskirties. Įsiurbimo hidraulinėje linijoje tepalo greitis vis = (0,6-1,5) m/s; nupylimo linijoje vnp = (2-3) m/s; o slėgio linijoje priklausomai nuo darbinio slėgio tepalo greitis yra:
• Tepalo tėkmės režimas: Reinoldso skaičius (Re) naudojamas nustatyti, ar tėkmė yra laminarinė (Re<2320) ar turbulentinė (Re>2320).
• Hidraulinės trinties koeficientas (Darsi koeficientas): priklauso nuo skysčio judėjimo režimo vamzdyne arba nuo Reinoldso skaičiaus. Naujų plieninių vamzdynų absoliutus šiurkštumas yra 0,05∙10−3 m, naudotų vamzdynų − 0,1∙10−3 m.
• Slėgio hidraulinės linijos mažiausias vamzdžio sienelės storis: apskaičiuojamas siekiant užtikrinti atsparumą slėgiui.
• Slėgio nuostoliai hidraulinėse linijose: hidraulinius nuostolius sistemos vamzdynuose sudaro hidraulinės trinties nuostoliai ir nuostoliai vamzdynų elementuose (trišakiuose, atvamzdžiuose, alkūnėse ir pan.). Slėgio nuostoliai (|p) skaičiuojami slėginėje ir nupylimo hidraulinėse linijose. Skaičiavimo pagrindas yra, kur h1 - linijiniai slėgio aukščio nuostoliai vamzdyje, o hv - vietiniai slėgio aukščio nuostoliai.

Pavarų konstrukcijos parametrai

Pavarų konstrukcijoje yra keletas svarbių parametrų, kurie lemia mechaninių sistemų krumpliaračių veikimą ir funkcionalumą. Šie parametrai apima krumpliaračio formą, modulį, žingsnio skersmenį, slėgio kampą ir kt.

1. Modulis yra vienas iš pagrindinių pavarų konstrukcijos parametrų.
2. Žingsnio skersmuo, arba atskaitos skersmuo, yra apskritimo, kuriame susijungia dviejų susietų krumpliaračių dantys, skersmuo.
3. Apvalus žingsnis yra atstumas tarp dviejų gretimų dantų išilgai žingsnio apskritimo.
4. Slėgio kampas yra kampas tarp veikimo linijos ir linijos, statmenos žingsnio apskritimui. Tai kritinis parametras, turintis įtakos krumpliaračių sujungimo stiprumui ir efektyvumui. Įprasti slėgio kampai yra 14,5 laipsnio, 20 laipsnių ir 25 laipsnių. Slėgio kampas paprastai yra iš anksto nustatytas pavaros konstrukcijoje.
5. Pavaros santykis apibrėžia ryšį tarp įėjimo ir išėjimo pavarų sukimosi greičių.
6. Sukimosi greitis (kampinis greitis) reiškia greitį, kuriuo sukasi pavaros, paprastai matuojamas apsisukimais per minutę (RPM).
7. Sukimo momentas yra sukimosi jėga, kuri perkeliama iš vienos pavaros į kitą.
8. Pavaros efektyvumas nurodo, kaip efektyviai pavarų rinkinys perduoda galią iš įvesties į išėjimą. Nors pavaros efektyvumas neapibrėžiamas paprasta formule, jį galima įvertinti remiantis tokiais veiksniais kaip krumpliaračių tipas (spyruoklinis, spiralinis, kūginis), tepimas, medžiaga ir gamybos tikslumas.

Hidraulinės ir Hidrostatinės Pavaros: Lyginamoji Analizė

Tiek hidraulinės, tiek hidrostatinės pavaros yra sistemos, kurios naudoja hidraulinį skystį galiai perduoti, tačiau jų konstrukcija, veikimas ir pritaikymas skiriasi.

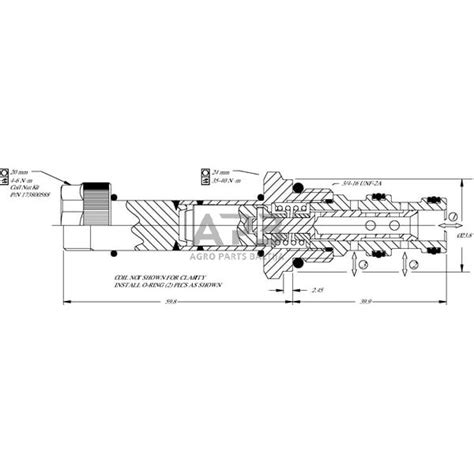

Hidraulinės pavaros

Hidraulinės pavaros sistema naudoja hidraulinį skystį, kad perduotų galią iš pagrindinio variklio (variklio arba variklio) į įvairius komponentus (pvz., variklius ir cilindrus), kad būtų galima atlikti darbą. Paprastai jį sudaro hidrauliniai siurbliai, hidraulinis skystis, valdymo vožtuvai, hidrauliniai varikliai ir cilindrai. Hidraulinės pavaros gali būti atviro arba uždaro ciklo sistemos. Atviro ciklo sistemose yra atskiras rezervuaras hidrauliniam skysčiui, o praėjęs pro komponentus skystis grįžta į rezervuarą. Hidraulinės pavaros užtikrina tikslų greičio, krypties ir jėgos valdymą naudojant valdymo vožtuvus. Jos tinka naudoti, kai reikia kintamo greičio ir didelių jėgų.

Efektyvumas: Hidraulinės pavaros efektyvumas gali skirtis priklausomai nuo konstrukcijos ir naudojamų komponentų.

Pavyzdys: Tipiškame ekskavatoriuje strėlės, svirties ir kaušo valdymui naudojama hidraulinės pavaros sistema. Sistemą sudaro keli hidrauliniai cilindrai ir varikliai, valdomi vožtuvų serija.

Hidrostatinės pavaros

Hidrostatinė pavara yra specialus hidraulinės pavaros tipas, kuris naudoja uždaros kilpos sistemą, kad tiksliai valdytų greitį ir kryptį. Jį sudaro hidraulinis siurblys ir hidraulinis variklis, kurie yra tiesiogiai sujungti, kad sudarytų uždarą grandinę. Siurblys sukuria hidraulinio skysčio srautą, kuris varo variklį. Hidrostatinės pavaros pasižymi puikiu tikslumu valdant greitį ir kryptį, todėl puikiai tinka toms programoms, kurioms reikalingas sklandus ir tikslus judėjimas. Valdymas pasiekiamas tiesiogiai reguliuojant siurblio ir variklio poslinkį.

Efektyvumas: Hidrostatinės pavaros paprastai yra efektyvesnės nei tradicinės hidraulinės pavaros, ypač tais atvejais, kai reikia kintamo greičio ir tikslaus valdymo. Hidrostatinės sistemos uždaro ciklo pobūdis sumažina energijos nuostolius, nes skystis nuolat cirkuliuoja tarp siurblio ir variklio.

Pavyzdys: Mini krautuvai paprastai naudoja hidrostatinę pavarą kaip savo varomąją sistemą. Hidrostatinė pavara leidžia sklandžiai ir greitai valdyti krautuvo greitį ir kryptį. Keisdamas hidrostatinio siurblio ir variklio poslinkį, operatorius gali atlikti tikslius manevrus, įskaitant staigius posūkius ir greitus greičio pokyčius.

Palyginamoji analizė: efektyvumas ir našumas

• Energijos vartojimo efektyvumas: Hidrostatinės pavaros paprastai yra efektyvesnės energijos nei įprastos hidraulinės pavaros, ypač tais atvejais, kai greitis ir kryptis dažnai keičiasi.
• Našumas: Ir hidraulinės, ir hidrostatinės pavaros užtikrina puikų našumą atitinkamose srityse. Hidraulinės pavaros puikiai tinka tais atvejais, kai reikia didelės jėgos ir didelės galios, o hidrostatinės pavaros puikiai tinka scenarijuose, kuriuose reikalingas tikslus greičio valdymas ir sklandus veikimas.
• Išlaidos: Pradinės hidraulinių ir hidrostatinių pavarų išlaidos ir priežiūros išlaidos gali skirtis. Pradinė hidraulinių pavarų kaina gali būti didesnė dėl sudėtingų sistemų ir kelių komponentų poreikio. Nors hidrostatinės pavaros gali būti paprastesnės konstrukcijos, joms taip pat gali prireikti didelių investicijų į aukštos kokybės siurblius ir variklius.
• Priežiūra ir sudėtingumas: Hidraulinės pavaros sistemas gali būti sudėtingiau prižiūrėti dėl daugybės komponentų, tokių kaip siurbliai, varikliai, vožtuvai ir plačios hidraulinės linijos. Hidrostatinės pavaros paprastai būna paprastesnės komponentų konfigūracijos, su mažiau vožtuvų ir uždaro ciklo konstrukcijos. Šis paprastumas gali paversti lengvesne priežiūra ir mažiau galimų gedimų vietų.

Sprendimas tarp hidraulinių ir hidrostatinių pavarų turėtų būti pagrįstas kruopščiu konkrečių taikymo reikalavimų įvertinimu, įskaitant galios reikalavimus, valdymo tikslumą, efektyvumą ir priežiūros aspektus. Tobulėjant technologijoms, abi sistemos toliau tobulėja, o „Poocca“ hidraulinės eigos pavaros reduktorių gamintojai dar labiau tobulins savo galimybes ir išplės pritaikymo spektrą. Kadangi visose gyvenimo srityse reikalingi efektyvesni ir tikslesni jėgos perdavimo sprendimai, hidraulinės ir hidrostatinės pavaros ir toliau išliks inovacijų priešakyje ir skatins pažangą įvairiose srityse.

Techninė priežiūra ir trikčių šalinimas

Norint užtikrinti efektyvų ir patikimą hidraulinių pavarų veikimą, būtina tinkamai jas prižiūrėti. Reguliarūs techninės priežiūros darbai apima:

• Hidraulinės alyvos tikrinimas ir keitimas: Hidraulinė alyva turi būti reguliariai tikrinama, ar nėra užteršimo ir gedimo. Ji turi būti pakeista pagal gamintojo rekomendacijas.
• Filtru pasirinkimo ir keitimo patikra: Filtrai turi būti reguliariai tikrinami ir keičiami, kad į sistemą nepatektų teršalų.
• Žarnų ir jungiamųjų detalių patikra: Reikia patikrinti hidraulinių žarnų ir jungiamųjų detalių sandarumą, įtrūkimus ir nusidėvėjimą.
