Grindinio šildymo kolektorius ir pavarų veikimo principai

Grindų šildymo kolektorius yra esminis hidraulinio grindų šildymo sistemos komponentas. Jis veikia kaip centrinis karšto vandens ar šildymo skysčio paskirstymo taškas, tiekiantis šilumą į atskirus pastato šildymo kontūrus. Kolektorius užtikrina tinkamą šilumos paskirstymo balansavimą ir valdymą, leidžiantį efektyviai ir patogiai šildyti kiekvienoje zonoje ar patalpoje.

Grindinio šildymo kolektoriaus montavimas ir vieta

Grindinio šildymo kolektorius turėtų būti montuojamas taip, kad būtų užtikrintas sistemos efektyvumas ir ilgaamžiškumas. Svarbu atsižvelgti į kelias rekomendacijas:

Montavimas rūsyje ar katilinėje

Kolektorių galima montuoti rūsyje ar katilinėje ir vamzdžius nuvesti į aukščiau esančio pirmo aukšto grindis. Vamzdeliai neturėtų užsiorinti, nes oras bus išstumtas vandens srauto. Tačiau montuojant kolektorių rūsyje, jo apversti negalima. Vamzdeliai turi išeiti į apačią, ir tik po to juos galima užlenkti (užsukti) į viršų. Taip turi būti dėl reguliuojamų kolektorių įrengtos armatūros ir elektroterminių galvų reikalaujamos darbo padėties. Be to, nešvarumai gali nusėsti ant kolektoriuose esančių ventilių kotelių ir jiems pakenkti, sutrumpindami jų tarnavimo laiką arba net juos užstrigdydami. Grindinio šildymo kolektorius turėtų būti aukščiau grindų, kad kontūrai išsiorintų per kolektorių. Priešingu atveju grindinio šildymo kontūruose esantis oras kaupsis juose ir šildymas neveiks, nebent kiekvienam grindinio šildymo kontūrui montuoti atskirą nuorinimą.

Bendras įrengimo principas

Privačiame pastate, įrengiant grindinį šildymą, atsižvelgiama į tai, kad reikalinga vieta išsiplėtimo bakui, cirkuliacinis siurblys ir atskiras vamzdynų išdėstymas. Pirmasis dedamas į grandinę prieš antrąjį. Būtina sukurti vamzdžių projektą, numatyti vietą ir skaičių. Montavimas atliekamas patalpoje, kurioje yra mažai drėgmės. Dauguma kolektorių dedami į specialias spinteles, jei joms yra vietos. Priešingu atveju jie tiesiog montuojami ant sienos. Profilis pažymėtas korpuse. Dujiniu pjaustytuvu išpjaunamos skylės vamzdžiams. Maži pastarųjų gabalėliai įkišami į paruoštas vietas ir pritvirtinami, o vėliau diržai sujungiami su dalimis. Tada sumontuojamos tvirtinimo detalės, prietaisas išvalomas ir nudažomas. Pagrindas montuojamas spintelėje arba ant sienos. Visi elementai paeiliui tvirtinami prie konstrukcijos: pirmiausia išsiplėtimo bakas, tada cirkuliacinis siurblys. Auga vožtuvai, termostatinė galvutė, šildymo katilas. Pirmasis taip pat turi srauto matuoklius ir servo pavaras, darbinio skysčio išleidimo ir oro išleidimo vožtuvus. Montuojamos jungtys ir jos tvirtinamos spintelėje.

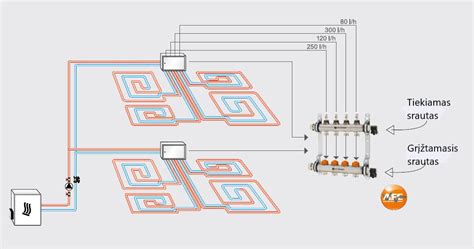

Grindinio šildymo kolektoriaus funkcija ir komponentai

Pagrindinė grindų šildymo kolektoriaus funkcija yra valdyti ir paskirstyti šildomo vandens ar šildymo skysčio srautą į atskirus šildymo kontūrus.

• Tiekimo ir grąžinimo jungtys: Kolektorius turi tiekimo ir grąžinimo vamzdžių įleidimo ir išleidimo jungtis.
• Srauto matuokliai: Srauto matuokliai yra įmontuoti į kiekvieną atskirą grandinę, kad būtų galima išmatuoti per tą konkrečią grandinę tekančio vandens srautą.
• Balansavimo vožtuvai: Balansavimo vožtuvai padeda reguliuoti vandens srautą į kiekvieną grandinę.
• Maišymo vožtuvas: Kai kuriose sistemose maišymo vožtuvas gali būti įtrauktas į kolektorių, kad būtų galima valdyti šildomo vandens temperatūrą prieš jį paskirstant į grandines.
• Šilumos šaltinis: Šildomas vanduo arba šildymo skystis tiekiamas iš šilumos šaltinio, pvz., katilo arba šilumos siurblio, ir patenka į kolektoriaus tiekimo jungtį.
• Paskirstymas grandinėms: Iš tiekimo jungties šildomas vanduo paskirstomas į atskiras grandines per srauto matuoklius ir balansinius vožtuvus.
• Balansavimas ir valdymas: Srauto matuokliai ir balansiniai vožtuvai leidžia tiksliai balansuoti ir valdyti šilumos išeigą kiekvienai zonai ar patalpai.
• Grįžtamasis kelias: Cirkuliavęs per šildymo kontūrus, atvėsęs vanduo grįžta į kolektorių per grįžtamąsias jungtis.

Kolektoriaus pagrindinė užduotis - tolygiai paskirstyti vandenį per vamzdžius, užtikrinant vienodą visų grandinės dalių įkaitimą. Kai kuriose kolektorių sistemose temperatūros padidėjimas gali vykti skirtingai, o tai lemia didelis prijungtų įrenginių skaičius. Dėl šios priežasties patalpose darosi vėsiau. Kolektorius padeda išspręsti šią problemą.

Maišymo vožtuvų tipai ir funkcijos

Maišymo vožtuvai, naudojami grindinio šildymo sistemose, skirstomi į dviejų tipų: dvipusius ir tripusius.

Dvipusiai maišymo vožtuvai

Dvipusiai vožtuvai naudojami daugumoje kolektorių sistemų ir leidžia rankiniu būdu reguliuoti aušinimo skysčio srautą ir slėgį vamzdžiuose. Prietaisas palaiko nustatytą temperatūrą ir yra atsakingas už sistemos vandens praradimą. Dvipusio įrenginio veikimas yra toks: darbinis skystis palieka šildomų grindų grįžtamąjį kontūrą, tada pradeda cirkuliuoti per diržus. Jei aptinkamas vandens atvėsimas, dalis jo patenka į kolektorių ir sumaišoma su įrenginyje laikomu karštu vandeniu. Šildomas mišinys palieka prietaisą, strypas užsidaro, ir aušinimo skystis siunčiamas į katilą. Tokie čiaupai naudojami pastatuose, jei vamzdynų plotas yra mažesnis nei 200 kv. m. Kitais atvejais temperatūra mažėja, nes vanduo judėdamas atvėsta. Dėl to padidėja degalų sąnaudos, nes reikia nuolat šildyti aušinimo skystį. Norint išspręsti šią problemą, būtina sistemą padalyti į kelias grandines. Dvipusiai maišytuvai skirstomi į tris tipus: pneumatinis (mechaniškai aktyvuojamas), elektrinis (elektrine pavara) ir hidraulinis (pagal vandens slėgį ir temperatūrą). Gamintojai gamina čiaupus iš ketaus arba žalvario. Įrenginių veikimo principas: smūgis į pavarą perduodamas vožtuvo mazgui, kurį sudaro sėdynė ir stūmoklis. Pastarasis pradeda judėti, blokuodamas vidinį tūrį. Tai padidina darbinio skysčio srautą ir sumažina sistemos slėgį. Kai viskas bus nuleista žemyn, čiaupas yra hermetiškai uždarytas, o tai veda prie vandens tėkmės sustabdymo.

Trijų krypčių maišytuvai

Trijų krypčių maišytuvai tarnauja nepertraukiamam šiltų grindų veikimui šildyme. Uždarymo vožtuvai maišo karštą srautą nuo šildytuvo ir šaltą srautą nuo diržų. Nors įrenginys yra universalus, jis turi du trūkumus: gavęs signalą, čiaupas visiškai atsidaro. Verdantis vanduo maišosi su atvėsusiu vandeniu, tačiau dėl srauto pločio vamzdynas gali perkaisti. Kraštutiniais atvejais vamzdis gali plyšti. Skirtingai nuo dvikrypčio vožtuvo, šis turi didesnį srautą, dėl ko temperatūra pasikeičia bangų pavidalu. Tai padidina šildymo diapazoną. Vožtuvas leidžia šildyti patalpas, kurių plotas yra daugiau nei 200 kvadratinių metrų. Gamintojai naudoja bronzą arba žalvarį. Viršutinėje čiaupo dalyje įdėta poveržlė, skirta reguliavimui. Po ja dedama šiluminė galvutė, reaguojanti į aušinimo skysčio šildymą arba aušinimą. Veikimo metu prietaisas prispaudžiamas prie strypo, kuris turi įmontuotą kūgį greta balno. Yra keturių tipų trijų krypčių vožtuvai:

• Su termostatine pavara: veikia strypą, kai vanduo plečiasi dėl kaitinimo.
• Su šilumine galvute, įskaitant jautrų elementą: reaguoja į temperatūros pokyčius ir reguliuoja darbinio skysčio tiekimą.
• Su elektrine pavara, valdoma valdikliu: nuolat gauna duomenis iš vamzdynuose esančių įrenginių ir reguliuoja aušinimo skysčio tiekimą.
• Su servo pavara, bet be valdiklio: tiesiogiai veikia čiaupą, gaudamas signalą iš skaitiklių.

Grindinio šildymo kolektoriaus pavaros

Grindinio šildymo kolektoriaus pavaros - tai svarbus elementas, užtikrinantis efektyvų ir komfortišką šildymą. Jos sumontuojamos ant grindų šildymo kolektorių ir kitų vožtuvų, leidžiant kontroliuoti vandens srautą bei šilumos kiekį sistemoje. Šios pavaros dažniausiai naudojamos grindų šildymo sistemose, radiatorių ir ventiliatorių sistemose, kai reikalingas nuotolinis karštų ir šaltų skysčių įjungimas/išjungimas.

Veikimo principas

Veikimo principas grindų dangoje yra toks: karštas aušinimo skystis patenka į prietaisą per termostatą; jį sutinka platintojas, reguliuojantis šalto skysčio srauto tūrį; atvėsintas vanduo išleidžiamas į tiekimo kolektorių, o dalis jo grąžinama į apskritimą pakartotiniam aušinimui; mišinys patenka į maišytuvą ir paskirstomas išilgai kontūro. Prieš pradedant naudoti kolektorių, būtina atlikti išsamų derinimo ir balansavimo procesą. Pirmasis atliekamas naudojant srauto matuoklius, antrasis - tiekiant skystį per terminę galvutę.

Elektroterminės pavaros: tipai ir ypatumai

Elektroterminės pavaros yra įrenginiai, naudojantys elektros energiją mechaniniam judesiui sukurti, siekiant automatizuoti vožtuvo veikimą. Paprastai jos susideda iš variklio, pavaros mechanizmo ir vožtuvo veleno. Kolektoriaus elektrinis pavaros vožtuvas yra elektrinė pavaros dalis, valdanti vožtuvą. Elektrinės pavaros vožtuvai kolektoriams naudojami atšakos vožtuvams, mažiems vožtuvams ir dinaminiams balansiniams vožtuvams.

• Normaliai uždaros (NC) pavaros: Dažniausiai naudojamos. Kai nėra srovės, pavara uždaro kilpą, t. y., ji užspaudžia ventilį ir per jį vanduo neprateka. Europos Sąjungoje energijos taupymo sumetimais priimta, kad pavaros būtų normaliai uždaros (NC), kad dingus elektrai, žiedai būtų uždaryti ir vanduo netekėtų. Tačiau svarbu įvertinti, kad dingus elektrai, neveiks ir šilumos šaltiniai, todėl užšalimo pavojus išlieka.
• Normaliai atviros (NO) pavaros: Nenaudodamos elektros srovės, yra atidarytoje padėtyje, t. y., ventilis atidarytas ir per jį teka visas srautas. Tokios pavaros leidžia cirkuliuoti vandeniu, tačiau be cirkuliacinio siurblio ir šilumos šaltinio jos neveikia. Išimtis yra tik senesnio tipo sistemose su storesniais vamzdžiais ir/arba kelių aukštų pastatuose, kur galimas natūralus vandens judėjimas dėl gravitacijos (dėl skirtingų tankių skirtingos temperatūros vandens). Taip pat galėtų veiktų seno tipo kieto kuro katilais, kurių veikimui nereikia elektros.

Apibendrinant, vienareikšmiško atsakymo, kokio tipo pavaras rinktis, nėra. Tai priklauso nuo konkrečių sistemos reikalavimų ir eksploatavimo sąlygų.

Kitos pavarų rūšys

• Hidraulinės pavaros: Brangios, didelės apimties ir reikalauja hidraulinių stočių bei naftotiekių. Hidraulinis skystis gali nutekėti, todėl gali sumažėti efektyvumas ir švara.
• Linijinės pavaros: Gali būti sudėtingos konstrukcijos su daugybe komponentų, tokių kaip tikslūs varikliai, krumpliaračiai ir guoliai.

Privalumai ir trūkumai

• Elektroterminės pavaros pasižymi žema darbinė įtampa, didelę išėjimo jėgą ir kompaktišką plotą. Jos naudojamos mikroveidrodžiuose, grindų šildymo sistemose, radiatoriuose ir ventiliatorių sistemose. Tačiau gali sugesti dėl per didelio įkaitimo ir mechaninės įtampos.
• Šiluminės pavaros turi garantuotą 100 000 ciklų gyvavimo ciklą. Taip pat turi temperatūros ribas - esant aukštai temperatūrai, medžiaga gali šliaužti ir sugesti.

Servo pavara grindinio šildymo sistemoje

Servo pavara yra automatinis elektromechaninis vožtuvas, kuris įjungia, išjungia arba reguliuoja karšto vandens srautą atskiroje vandens šildomų grindų grandinėje. Svarbus grindinio šildymo sistemos elementas yra dėžutė su jungiamąja veržle, kuri pritvirtinta prie vieno iš kolektoriaus išleidimo angų. Kolektorius paskirsto iš katilo tekantį aušinimo skystį per šildymo vamzdžių kilpas. Kolektorius dažnai vadinamas šukomis. Šukos susideda iš tiekiamos ir grįžtančios sijos su srieginėmis jungtimis. Ant vienos sijos yra nuo 2 iki 12 dvipusių išleidimo angų. Srauto matuokliai įrengiami tiekimo konsolėje viršutiniuose išleidimo angose, o aušinimo skystis tiekiamas į apatinius išleidimo angas, patenkančias į grandinės vamzdynus. Pavaros su jungiamosiomis veržlėmis pritvirtintos prie viršutinių išleidimo angų, o kilpų (kontūrų) grįžtamieji galai yra prijungti prie apatinių gnybtų. Sukdami grindinio šildymo sistemų servovariklius, galite mechaniškai įjungti arba išjungti šilumos tiekimą į kiekvieną kontūrą. Vidurinėje padėtyje įrenginiai veikia automatiškai. Įtampos signalas, perduodamas laidu iš termostato, aktyvuoja mechanizmą, kuris spaudžia kolektoriaus grįžtamosios sijos vožtuvo kotą. Tai kontroliuoja grindinio šildymo kontūro šildymą konkrečiame kambaryje.

Servo pavaros įtaisas

Hidroninės grindų šildymo sistemos servo pavara yra labai svarbi grindų šildymo sistemos dalis. Jos pagrindinė dalis yra silfonas - judanti lemputė, pripildyta specialiu skysčiu (metilbenzenu arba toluenu). Kaitinamas termostato elektros srovės, medžiaga išplečia silfoną. Tada lemputė spaudžia grįžtamosios konsolės vožtuvo kotą.

Servo pavarų tipai

Šiandien yra keletas servovariklių tipų. Dažniausiai naudojamus mechanizmus galima klasifikuoti pagal jų veikimo būdą taip:

1. Mechaninis: Paprasčiausias prietaisas valdyti. Jis neturi sudėtingo mechanizmo. Norėdami reguliuoti norimo kontūro šildymo lygį, tiesiog pasukite prietaiso galvutę ranka ant grįžtamųjų šukų atitinkamai kairėn arba dešinėn, norint padidinti arba sumažinti grindinio šildymo kilpos šildymą. Rankinį vožtuvą patartina montuoti tose vietose, kur šildymo sistemą sudaro 2-3 grandinės ir nereikia specialios automatikos. Vėlesni reguliavimai nereikalingi, nes sistema reguliuojama automatiškai. Vienas iš mechaninio įrenginio privalumų yra maža kaina ir ilgas tarnavimo laikas. Vienas trūkumas yra negalėjimas programuoti grindinio šildymo kolektoriaus servo pavaros. Todėl, išeidamas iš namų, savininkas turi rankiniu būdu nustatyti norimą temperatūrą.
2. Elektroninis: Elektroniniai modeliai aprūpinti skystųjų kristalų ekranais, kuriuose rodomi servo pavaros veikimo etapai. Taip pat galima kiekvienam kambariui užprogramuoti savo mikroklimatą. Tai galima padaryti automatiškai arba rankiniu būdu.
3. Elektroterminis: Šie įrenginiai yra dviejų padėčių pavaros automatinėse grindų šildymo sistemose. Pavaros korpuse yra du šviesos diodai. Žalia lemputė užsidega, kai pavarai tiekiama maitinimas, o mėlyna lemputė užsidega, kai vožtuvas atidarytas. Atjungus maitinimą, abi lemputės užgęsta.
4. Nuotolinis: Pagrindinis skirtumas nuo kitų modelių yra tas, kad nuotolinio valdymo pultą galima programuoti internetu. Pavara turi du jutiklius, kurie stebi temperatūros pokyčius tiek lauke, tiek patalpos viduje. Nuotolinio valdymo pultai turi devynis veikimo režimus. Be to, valdikliai termostato ekrane gali rodyti informaciją apie sunaudotos elektros energijos kiekį.

Servo pavarų pasirinkimo rekomendacijos

Yra dviejų tipų servo pavaros, kurios skiriasi pradine šukų vožtuvų padėtimi.

• Vožtuvas, kuris pagal numatytuosius nustatymus yra atidarytas, liks atidarytas ir nutrūkus elektros tiekimui servo pavaros įleidimo angoje, o aušinimo skystis laisvai tekės grandine. Pavyzdžiui, vietovėse, kuriose ilgos žiemos ir dažnai nutrūksta elektros energijos tiekimas, geriau rinktis atviro tipo įrenginius. Grindys išliks šiltos tol, kol iš katilo tekės karštas vanduo.
• Priešingu atveju servo pavara liks uždaryta įprastoje padėtyje. Tai yra, be elektros tiekimo servo pavara laikys vožtuvą uždarytą. Uždaro tipo servo pavaros pageidautina montuojamos šilto klimato zonose. Nutrūkus elektros tiekimui, temperatūra patalpoje nesumažės iki kritinio lygio ir nesukels neigiamų pasekmių.

Vartotojui geriau pasirinkti modelį, kuris labiausiai tinka darbo sąlygoms namuose.

Servo pavaros montavimas ant šildomų grindų kolektoriaus

Turint tam tikrų žinių ir patirties dirbant su santechnika, namų meistrui nebus sunku prijungti servo pavaras prie šildomų grindų kolektoriaus. Prijunkite servo pavaras pagal instrukcijas, pateiktas kartu su grindų šildymo kolektoriumi. Įranga turi būti įsigyjama kaip pilnas komplektas, susidedantis iš to paties gamintojo komponentų. Tai padės išvengti bet kokių neatitikimų kolektoriaus komponentų jungtyse.

Montavimo eiga:

1. Atidaromos pakuotės ir išimami servo varikliai su instrukcijomis.
2. Ant kolektoriaus (grįžtamojo vamzdžio) atsukami apsauginiai dangteliai ir atidedami į šalį.
3. Vietoj nuimtų dangtelių kolektoriaus gnybtuose matomi išsikišę strypai.
4. Servo pavaros kabeliai prie grandinių grįžtamųjų vamzdžių tvirtinami plastikiniais spaustukais.
5. Servo pavaros montuojamos su jungiamosiomis veržlėmis ant grįžtamųjų šukų vamzdžių sriegių taip, kad vožtuvo kotas patektų į įrenginio angą be iškraipymų.
6. Jungiamosios veržlės priveržiamos ranka, tada atsargiai priveržiamos veržliarakčiu.

Srauto matuokliai montuojami ant paskirstymo šukų. Patogumui ir saugiam laikymui visa įranga sumontuota ant skydelio spintelėje. Spintelėje sumontuota laidinė automatika su programavimo mygtukais, gnybtais servo pavaroms prijungti ir kambario termostatams. Norėdami nuotoliniu būdu valdyti servo pavaras internetiniu režimu, prijunkite „Access Point“ įrenginį. Prieigos taško įrenginio gale yra interneto kabelio lizdas. Užimtumo indikatorius skirtinguose pavarų modeliuose atrodo skirtingai. Jis gali būti raudona juostelė apatiniame korpuso išpjovoje arba baltas apskritimas po servovariklio dangteliu. Indikatorius rodo, kad šiuo metu kontūras šildomas iki nustatytos temperatūros. Jei signalo nėra, grindų temperatūra stabilizavosi ir aušinimo skysčio tiekimas šiuo metu sustabdytas.

Šildomų grindų reguliavimas servo pavaromis

Reguliavimas vyksta taip:

1. Nustatykite kambario temperatūrą kiekviename kambario termostate. Įrenginį montuokite 1,5-1,6 m aukštyje virš grindų, atokiau nuo šilumos šaltinių ir tiesioginių saulės spindulių.
2. Termostatas gauna informaciją iš dviejų temperatūros jutiklių - oro ir grindų temperatūros jutiklių.
3. Termostatas perduoda informaciją apie nustatytus parametrus laidiniam automatikos perjungimo moduliui.
4. Savo ruožtu modulis laidais perduoda komandą servo pavarai, kuri arba atsidaro, arba užsidaro.

Jei nėra automatikos, grindų temperatūra reguliuojama rankiniu būdu, sukant servo pavarų galvutes.

Srauto matuoklių funkcionalumas ir svarba

Srauto matuokliai leidžia tiksliai subalansuoti kiekvieną kontūrą, todėl sistema veikia stabiliau ir efektyviau. Teoriškai šildymo sistema gali veikti be šio prietaiso, tačiau tuomet atskirų vandens grindų kontūrams bus tiekiamas aušinimo skystis, neatsižvelgiant į kambario ypatybes, dėl ko šildomų patalpų grindų paviršiaus temperatūros vertės skirsis, taip pat bus padidintas energijos nešiklio, naudojamo šildymo prietaisams (elektra ar dujoms), suvartojimas.

Pavyzdžiui, planuojant šildyti vonios kambarį ir darželį tuo pačiu metu, autonominis dujų katilas vienodai šildys vandenį abiem patalpoms. Tačiau vonios kambarys yra mažesnio dydžio, todėl jam reikia mažiau vandens nei darželiui. Kiekviename kambaryje optimalų šilumnešio tiekimą galima pasiekti naudojant srauto matuoklį.

Srauto matuoklis arba rotametras yra plūdinis prietaisas, kurio veikimo principas grindžiamas skysčio tūrio matavimu. Jis susideda iš plastikinio arba žalvarinio korpuso, kurio viduje yra polipropileno plūdė ir skaidri kolba su žymėjimo skale. Plūdės judėjimas rodo tam tikrą skalės vertę, pagal kurią galima spręsti apie cirkuliuojančio aušinimo skysčio tūrį. Prietaisas veikia autonomiškai, nereikalaujant papildomų maitinimo šaltinių. Jo konstrukcija suteikia vizualų vandens kiekio vamzdynuose valdymą.

Montavimas ir reguliavimas

Rotametras montuojamas griežtai vertikaliai. Kad skysčio lygis kolboje būtų tikslus, pats kolektorius taip pat sumontuojamas pagal lygį. Jei kolektoriaus linija sumontuota kreivai, temperatūros valdymas bus neteisingas.

Montavimo ir reguliavimo procesas:

1. Veržliarakčiu įsukite srauto matuoklį į kolektoriaus grįžtamosios linijos procesą.
2. Pasukdami membraną (kolbą) prieš laikrodžio rodyklę, atidarykite slėgio matuoklį.
3. Nuimkite gamyklinį apsauginį žiedą.
4. Pasukite žalvario korpuso žiedą pagal laikrodžio rodyklę iki norimos galvutės. Tai subalansuoja energijos nešiklio srautą. Plūdė skalėje parodys nustatytą vertę.
5. Uždarykite žalvario žiedą uždengimo plokšte, kad išvengtumėte prietaiso pažeidimo.
6. Patikrinkite sistemos veikimą.

Eksploatacijos metu lemputė lieka atvira, kad būtų galima pamatyti vandens plūdės lygį. Jei darbo metu reikia balansuoti, diafragma tiesiog pasisuka norima kryptimi.

Srauto matuoklio pasirinkimas

Aukštos kokybės kintamo ploto srauto matuokliams turi būti suteikta garantija, kad 5-7 metai stabiliai veiks. Rekomenduojama pasirinkti srauto matuoklius su žalvariniu korpusu. Taip pat reikėtų atkreipti dėmesį į kolbą - ji turėtų būti pagaminta iš skaidraus stiklo, gerai matanti vandens lygio skalę. Tačiau yra nuomonė, kad geriau rinktis produktus, kurių membrana pagaminta iš smūgiams atsparaus plastiko. Renkantis prietaisą, reikia atsižvelgti į dujotiekio sistemos plotą bei ar mazgas yra automatizuotas, ar ne. Pirmuoju atveju balansavimas bus itin retas, mechanizuoti kolektoriai reikalauja daugiau dėmesio.

Grindinio šildymo kolektoriaus gamintojai

Šiandien šie prekių ženklai yra vieni iš lyderių gaminant aukštos kokybės vandens šildomas grindų sistemas su įvairiomis savybėmis:

• Luxor: Rusijos rinkoje siūlomos keturių tipų „Luxor“ hidroninės grindų šildymo sistemos. CD 468 sistema, pagrįsta dviem kolektorinėmis sijomis (grįžtamojo ir tiekiamo oro šukomis), turi nuo 3 iki 12 išleidimo angų. CD 477 modelis turi srauto matuoklius. CD 468 M serijoje yra rutuliniai vožtuvai su temperatūros jutikliais. Kai kuriose CD 473 M sistemose yra oro išleidimo angos ir išleidimo vožtuvai. „Luxor“ sistemos yra jautrios ir reikalauja nuolatinio jų techninės būklės stebėjimo.
• Valtec: Įmonė savo grandinėse visiškai perėjo prie susiūtų polietileno vamzdžių naudojimo. Skirtingai nuo paprasto polietileno, kurio molekulės nėra tarpusavyje sujungtos, susiūtas polimeras turi tvirtus molekulinius ryšius, kurie suteikia gaminiams didelį stiprumą. Trūkumas yra tas, kad vamzdžiams sunku išlaikyti kilpos posūkius, todėl reikia papildomų spaustukų.
• Watts: „Watts“ yra unikali tuo, kad tiekia šildymo įrenginius į rinką pilnai surinktus ir paruoštus prijungti. Tai užtikrina greitą montavimą. Naujausi patobulinimai apima radijo dažnio termostatą, leidžiantį montuoti bet kurioje kambario vietoje.
• Rehau: „Rehau“ tiekia aukštos kokybės įrangą, kuri yra patikima, kompaktiška ir lengvai montuojama. Valdymo bloką galima greitai sumontuoti, todėl servo pavaras galima greitai prijungti prie jungiklio. Vienas trūkumas yra didelė įrangos kaina.
• Neptūnas: Vienintelė Rusijos įmonė, tiekianti hidronines grindinio šildymo sistemas su gofruotais nerūdijančio plieno vamzdžiais. Šios sistemos skiriasi nuo polimerinių analogų tuo, kad užtikrina beveik tobulą šilumos perdavimą ir yra atsparios užšalimui bei hidrauliniam smūgiui. Įrangos komplektą sudaro visos reikalingos jungiamosios detalės, izoliaciniai kilimėliai ir cirkuliacinis siurblys.
• Henco: Gamintojo grindinio šildymo sistema pagrįsta daugiasluoksne metalo-plastiko vamzdžių konstrukcija. Vokietijos įmonė garantuoja, kad šildymo sistema veiks kelis dešimtmečius. Parduotuvėse dažnai galima rasti padirbtų „Henco“ gaminių. Originalūs gaminiai gaminami tik Belgijoje.
