Volkswagen Golf III 1.9 TDI Saugiklių Schemos

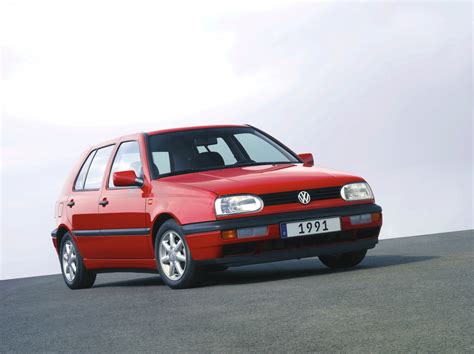

Šiame straipsnyje pateikiama išsami informacija apie Volkswagen Golf III, ypač 1.9 TDI modelio, saugiklių schemas. 3-ios kartos Volkswagen Golf, kompaktiškas automobilis, buvo gaminamas 1991-2002 metais su benzininiais ir dyzeliniais varikliais. Jis buvo pristatomas visame pasaulyje įvairiomis kėbulo versijomis: kabrioletas, sedanas, universalas ir hečbekas.

Bendras saugiklių dėžės aprašymas

Saugiklių dėžė yra pagrindinis transporto priemonės elektros energijos paskirstymo taškas. Joje yra individualūs saugikliai, kurie apsaugo įvairias grandines nuo viršsrovės, nutraukdami jungtį, jei atsiranda gedimas. Sugedusio įrenginio požymiai apima nuolatinį saugiklių perdegimą, lydantį plastikinį korpusą arba visišką elektros funkcijų praradimą prijungtose sistemose.

Saugiklių dėžių išdėstymas ir identifikacija

Priklausomai nuo pristatymo šalies, pagaminimo metų ir transporto priemonės įrangos, gali būti ir kitų pagrindinės saugiklių ir relių dėžės versijų.

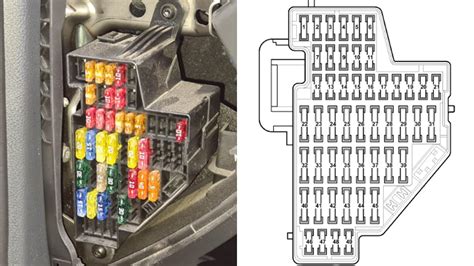

Keleivių salono saugiklių dėžė

Ši saugiklių dėžė yra apatinėje prietaisų skydelio dalyje, vairuotojo pusėje, už apsauginio dangtelio. Norėdami jį nuimti, paspauskite mygtukus - skląsčius.

Keleivių salono saugiklių paskirtis (ATO tipo saugikliai)

Šiame sąraše pateikiami keleivių salono saugikliai ir jų atitinkamos funkcijos. Atkreipkite dėmesį, kad priklausomai nuo transporto priemonės komplektacijos, gali būti ir papildomų saugiklių arba jų vertės gali skirtis.

• ATO 10A1 - Kairysis artimųjų šviesų žibintas, priekinių žibintų reguliavimo varikliai.
• ATO 10A2 - Dešinysis artimųjų šviesų žibintas.
• ATO 10A3 - Prietaisų skydelio ir valstybinių numerių apšvietimas.
• ATO 15A4 - Galinio lango valytuvas ir plovimo sistema, stumdomas/pakreipiamas stogas.
• ATO 15A5 - Priekinio stiklo valytuvas, priekinio ir galinio lango ploviklis, elektriniai šildomi priekinio stiklo plovimo purkštukai.
• ATO 20A6 - Šviežio oro ventiliatorius, oro kondicionierius.
• ATO 30A6 - Ventiliatorius, oro kondicionierius.
• ATO 10A7 - Galiniai žibintai, dešinieji.
• ATO 10A8 - Galiniai žibintai, kairieji.
• ATO 15A9 - Galinio lango atitirpinimas.
• ATO 20A9 - Galinio lango šildymas, veidrodėlių šildymas.
• ATO 15A10 - Priešrūkiniai žibintai, galinis priešrūkinis žibintas.
• ATO 10A11 - Kairysis tolimųjų šviesų žibintas, tolimųjų šviesų įspėjamoji lemputė.
• ATO 10A12 - Dešinysis tolimųjų šviesų žibintas.
• ATO 10A13 - Garso signalas, radiatoriaus ventiliatorius (paleidimas).
• ATO 10A14 - Atbulinės eigos žibintai.
• ATO 15A14 - Atbulinės eigos žibintai, elektriniai išoriniai veidrodėliai, sėdynių šildymas, elektriniai.
• ATO 10A15 - Spidometras, įsiurbimo kolektoriaus šildytuvas.
• ATO 15A16 - Prietaisų skydelio apšvietimas, ABS indikatorius, SRS indikatorius, stoglangis, Thermotronic šildymo sistema.
• ATO 10A17 - Avariniai žibintai, posūkių rodikliai.
• ATO 20A18 - Kuro siurblys, šildomas deguonies jutiklis.
• ATO 30A19 - Radiatoriaus ventiliatorius, oro kondicionieriaus relė.
• ATO 10A20 - Stabdžių žibintai.
• ATO 15A21 - Salono apšvietimas, bagažinės apšvietimo lempa, centrinis užraktas, stoglangis.
• ATO 10A22 - Radijas, radijo saugiklis.

Pažymėtina, kad saugiklis numeris 22, 10A, yra atsakingas už cigarečių pridegiklį.

Keleivių salono relių paskirtis

Toliau pateikiamas relių sąrašas ir jų funkcijos keleivių salone:

• 1 - Oro kondicionieriaus relė.
• 2 - Galinio lango valytuvo/ploviklio relė.
• 3 - Relė, elektroninis variklio valdymo blokas.
• 4 - Pagrindinių uždegimo grandinių relė.
• 5-6 - Relė - posūkio signalo pertraukiklis.
• 7 - Priekinių žibintų plovimo valdymo blokas.
• 8 - Relė pertraukiamam priekinio stiklo valytuvo/ploviklio veikimui.
• 9 - Saugos diržo neužsegimo indikatoriaus relė (1995 m.).
• 10 - Priešrūkinių žibintų relė.
• 11 - Garso signalo relė.
• 12 - Kuro siurblio relė.
• 13 - Įsiurbimo kolektoriaus šildytuvo relė.
• 14-15 - ABS siurblio relė.
• 16 - Atbulinės eigos žibinto relė (Ecomatic).
• 17 - Priekinio žibinto tolimųjų šviesų relė (Ecomatic).
• 18 - Artimųjų šviesų relė (Ecomatic).
• 19 - Saugiklis 30A - oro kondicionierius, Climatronic 2.0 / 2.8 (1993 m.).
• 20 - Paleidimo blokavimo jungiklio relė.
• 21 - Deguonies jutiklio relė.
• 22 - Saugos diržo neužsegimo indikatoriaus relė (1995 m.).
• 23 - Vakuuminio siurblio relė (Ecomatic).
• 24 - Terminis saugiklis (20A) - elektriniai langai.

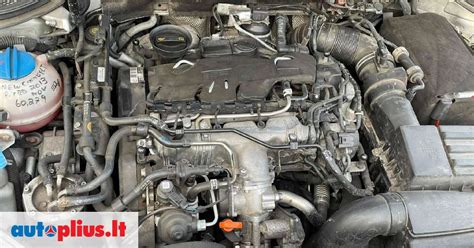

Variklio skyriaus saugikliai

Dyzeliniuose varikliuose kaitinimo žvakių maitinimo grandinė yra apsaugota didelės galios saugikliu, kuris yra lydusis elementas. Kai kuriuose modeliuose, įjungus radiatoriaus aušinimo ventiliatorių, taip pat gali būti naudojamas lydusis elementas.
