Sparčiai besivystančiame energijos kaupimo pasaulyje LiFePO4 (lieto geležies fosfatas) baterijos dėl išskirtinio našumo, ilgaamžiškumo ir saugos savybių tapo lyderiais. Šio vadovo tikslas - išsamiai supažindinti su LiFePO4 įtampos diagramomis ir jų praktiniu taikymu įvairiose konfigūracijose, kad būtų užtikrintas optimalus veikimas ir ilgalaikė baterijų tarnavimo trukmė.
Kas yra LiFePO4 įtampos diagrama?
LiFePO4 įtampos diagrama - tai vizualus vaizdas, iliustruojantis LiFePO4 akumuliatoriaus įtampos lygius esant įvairioms įkrovos būsenoms (SOC). Naudodamiesi ja, vartotojai gali priimti pagrįstus sprendimus dėl įkrovimo, iškrovimo ir bendro akumuliatoriaus valdymo. Diagrama leidžia lengvai įvertinti akumuliatoriaus būklę, planuoti įkrovimo ciklus ir užtikrinti saugų eksploatavimą.
LiFePO4 įtampos diagramos pagrindai
- Nominali įtampa: 3,2 V vienam elementui.
- Pilnai įkrauto elemento įtampa: iki 3,65 V vienam elementui.
- Iškrovimo įtampa: iki 2,5 V vienam elementui.
- Laikymo įtampa: optimali žiemos ar ilgo neveikimo režimo laikymo vertė.
Pažangių BSLBATT valdymo sistemų (BMS) nuolat stebi šiuos įtampos lygius, užtikrindamos optimalų LiFePO4 akumuliatorių veikimą ir ilgaamžiškumą. Įtampos diagramose ypatingą dėmesį verta skirti plokščiajai kreivei tarp 80 % ir 20 % SOC - tai LiFePO4 išskirtinė savybė, užtikrinanti stabilų energijos tiekimą didžiąją dalį iškrovimo ciklo.
Kodėl įtampos svyravimai svarbūs?
- SOC įtampa mažėja, kai akumuliatorius išsikrauna.
- Temperatūra, apkrova ir amžius keičia įtampos lygius.
- Teisingas įtampos supratimas leidžia tiksliai įvertinti įkrovos būseną, užkirsti kelią per dideliam įkrovimui ar iškrovimui ir pratęsti tarnavimo laiką.
Kitas skyrius perteiks konkrečių konfigūracijų įtampos diagramas: 3,2 V, 12 V, 24 V ir 48 V LiFePO4 baterijų sistemas.

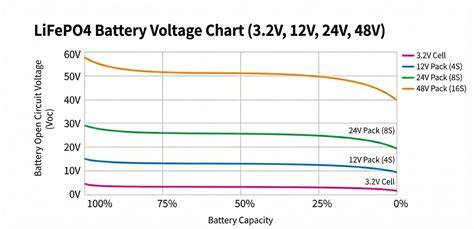

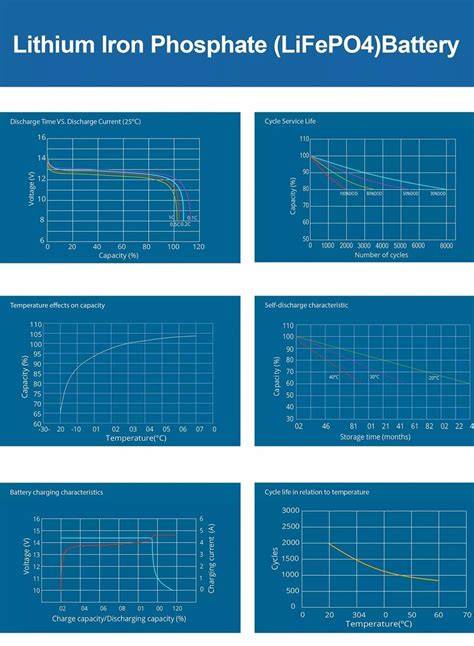

LiFePO4 įtampos lentelė: 3,2 V, 12 V, 24 V, 48 V
Žemiau pateiktos SOC ir įtampos reikšmės, pagrįstos 3,2 V etalone, padeda įvertinti įkrovos lygį įvairiose sistemos konfigūracijose:
| SOC būsena | 3,2 V elementas (V) | 12 V sistema (V) | 24 V sistema (V) | 48 V sistema (V) |
|---|---|---|---|---|
| 100 % įkrovimas | 3,65 | 14,6 | 29,2 | 58,4 |
| 90 % | 3,35-3,4 | 13,6-13,5 | 27,2-27,0 | 54,4-54,0 |
| 80 % | 3,32 | 13,28 | 26,56 | 53,12 |
| 70 % | 3,30 | 13,2 | 26,4 | 52,8 |
| 60 % | 3,27 | 13,08 | 26,16 | 52,32 |
| 50 % | 3,26 | 13,04 | 26,08 | 52,16 |
| 40 % | 3,25 | 13,0 | 26,0 | 52,0 |
| 30 % | 3,22 | 12,88 | 25,8 | 51,5 |
| 20 % | 3,20 | 12,8 | 25,6 | 51,2 |
| 10 % | 3,00 | 12,0 | 24,0 | 48,0 |
| 0 % | 2,50 | 10,0 | 20,0 | 40,0 |
Ši lentelė padeda atsekti SOC įtaką įtampai skirtingose konfigūracijose ir parodo, kaip platus gali būti įtampos diapazonas atitinkamai nuo įkrovos lygio bei kaip plokščia yra kreivė tarp 80-20 % SOC.
3,2 V akumuliatoriaus įtampos diagrama: kaip ją skaityti
Vieno LiFePO4 elemento nominali įtampa yra 3,2 V. Baterija visiškai įkraunama esant 3,65 V įtampai, o iškraunama - 2,5 V. Diagrama rodo SOC mąstymą per SOC - įtampa kreivę: kylant įkrovai, įtampa kyla; iškrovos metu - krinta. Plokščia plokštuma tarp 80 % ir 20 % SOC nurodo, kad įtampa išlieka gana stabili, leidžiant įrenginiams ilgiau veikti su pastovia įtampa.
12 V LiFePO4: konfigūracija ir įtampos lentelė
12 V LiFePO4 akumuliatoriai dažnai sudaryti iš keturių nuosekliai sujungtų 3,2 V elementų. Pilnai įkrauto modulio įtampa siekia 14,6 V, o ribinė įtampa apie 10 V. Platus įtampos diapazonas leidžia dar tikslesnį SOC įvertinimą, tačiau išlikusi charakteristika - plokščia kreivė nuo 80 % iki 30 % SOC, tik apie 0,5 V pokytis.
< Ul >Keli praktiški taikymai:kemperiai, laivai, Saulės energijos kaupimo sistemos, net ne tinklo sistemos bei elektromobilių pagalbinės sistemos.
24 V ir 48 V LiFePO4: išsamesnė konfigūracija
Didėjant įtampai, LiFePO4 įtampos diagramos išsiplečia ir suteikia didesnį SOC tikslumą, kai nuosekliai sujungta daugiau elementų. Aukštesnės įtampos sistemos (24 V ir 48 V) reikalingos dėl mažesnės srovės toje pačioje galiąje, mažesnių laidų ir didesnio energijos perdavimo efektyvumo. Pagrindiniai skirtumai:
- platesnis įtampos diapazonas nuo visiškai įkrauto iki visiškai iškrauto, todėl tiksliau įvertinti įkrovos lygį;
- mažesnis įtikinamas SOC poslinkis dėl daugiau elementų;
- didėjusiuosybės reikalavimai BMS valdyme siekiant užtikrinti pusiausvyrą tarp modulių.
Dažniausiai 24 V ir 48 V LiFePO4 sistemos naudojamos gyvenamuosiuose namuose, saulės energijos kaupimo įrenginiuose, pramoniniuose UPS ir atsarginiuose maitinimo šaltiniuose, taip pat telekomunikacijų infrastruktūrose.
LiFePO4 įkrovimas ir iškrovimas: CCCV metodas
Rekomenduojamas LiFePO4 įkrovimo metodas - CCCV (constantCurrent / constantVoltage). CC fazė: įkrovimas pastovia srove iki iš anksto nustatytos įtampos. CV fazė: įtampa palaikoma pastovia, o srovė sumažėja iki pilnai įkrauto lygio. Žemiau pateikiama SOC ir įtampos koreliacija:
| SOC | Įtampa (V) LiFePO4 elementas |
|---|---|
| 100 % | 3,65 |
| 90 % | 3,55-3,60 |
| 80 % | 3,45-3,50 |
| 70 % | 3,40-3,45 |
| 60 % | 3,35-3,40 |
| 50 % | 3,30-3,35 |
| 40 % | 3,25-3,30 |
| 30 % | 3,20-3,25 |
| 20 % | 3,10-3,15 |
| 10 % | 2,90-3,00 |
| 0 % | 2,50-2,60 |
Įkrovimo parametrai 3,2 V lygiuose elementuose: plūduriuojanti įtampa - apie 3,3-3,4 V; įkrovimo įtampa - 3,6-3,8 V per elementą; išlyginamoji įtampa - 3,8-4,0 V per elementą. Tokie parametrai tausoja vienodą ląstelių įkrovimą ir subalansavimą visose baterijų grandyse.
LiFePO4 24 V ir 48 V: techniniai aspektai ir BMS
BSLBATT 48 V LiFePO4 įtampos lentelė nustato kelis įkrovimo apsaugos lygius. Įtampa vieno elemento 3,55 V - 3,75 V ribose BMS reguliuoja įkrovimą, laikant didesnio modulio balansą ir apsaugodamas nuo perkrovos. Įtampa viso modulio lygiu 55 V (8-16 elementų) nustato bendrą įtampą, o kai bendra įtampa pakyla daugiau nei 54,5 V ir srovė viršija ribas, įkrovimas sustabdomas. Tokie apsaugos mechanizmai padeda užtikrinti ilgesnį baterijų tarnavimo laiką, ypač didelio masto saulės energijos sprendimuose.
LiFePO4 įtampos diagramų interpretavimas ir naudojimas praktiškai
Supratimas, kaip interpretuoti įtampos diagramą, leidžia išnaudoti LiFePO4 maksimalų potencialą. Pavyzdžiui, matydami plokščią kreivę tarp SOC intervalų, galite planuoti įkrovimo ir iškrovimo laikotarpius, siekiant maksimaliai išnaudoti talpą ir ilgiausiai išlaikyti įkrovos būklę. Taip pat svarbu žinoti, kaip veikia SOC mažėjimo greičiai, temperatūros poveikis ir įkrovimo srovės ribos, kad išvengti gedimų ir užtikrinti saugų veikimą.
LiFePO4 diverzija įtampoje tarp skirtingų konfigūracijų (12 V, 24 V, 48 V) užtikrina skirtingus pritaikymo scenarijus: nuo mobilios elektronikos iki didelių energijos saugojimo sistemų. Svarbiausia - laikytis gamintojo rekomendacijų dėl įkrovimo srovės, įtampos ribų ir temperatūros diapazonų.
Didžiausios LiFePO4 savybės ir sauga
- Didelis saugumas dėl termo stabilumo ir stabilios chemijos; mažesnė gaisro rizika.
- Aukštas energijos tankis ir ilgas ciklų skaičius (kelias tūkstančius ciklų).
- Mažas vidinis pasipriešinimas ir greitas įkrovimas; ekologiškumas ir galimybė perdirbti.
- Plačiai pritaikomos sritys: elektromobiliai, saulės energetika, pramoniniai UPS, telekomunikacijos ir mobilioji elektronika.
Kaip išvengti netikėto LiFePO4 išsikrovimo
- Naudoti pažangų BMS, kuris apsaugo nuo perkrovos ir per didelio iškrovimo.
- Naudoti tinkamus įkroviklius, suderintus su LiFePO4 įkrovimo reikalavimais.
- Atsargiai tvarkyti jungtis ir užtikrinti jų tvirtumą.
- Laikyti baterijas tinkamame temperatūros diapazone ir vengti temperatūros ekstremumų.
- Atlikti periodinę patikrą dėl fizinių pažeidimų ar nuotėkio ir laiku keisti pažeistus komponentus.
Jeigu kilo gaisro grėsmė ir LiFePO4 baterija užsidegė, svarbu greitai ir tinkamai reaguoti: evakuacija, skambutis pagalbos tarnyboms, bandymas gesinti ugnį tik su tinkama įranga ir saugaus atstumo laikymasis. Po incidento - saugiai utilizuoti pažeistą bateriją ir ištirti gaisro priežastis.
LFP akumuliatorių priešgaisrinė sauga: ką reikia žinoti
LiFePO4: iš kelionių į pramonę - kur naudojamos dažniausiai
- Elektromobiliai ir didelis energijos tankis.
- Saulės ir vėjo energijos kaupimo sprendimai.
- Jūrinės ir RV reikmės dėl ilgaamžiškumo.
- Telekomunikacijų atsarginiai maitinimo šaltiniai.
- Nešiojami elektroniniai įrenginiai ir UPS sistemų dalys.
Parametrai ir įkrovimo sprendimai: santrauka
LiFePO4 baterijos pasižymi nominalia įtampa 3,2 V vienam elementui; pilnai įkrauto modulio įtampa gali siekti 14,6 V (12 V sistema), 29,2 V (24 V sistema) arba 58,4 V (48 V sistema). Tūrinė įtampa, plūduriuojanti įtampa ir išlyginamoji įtampa priklauso nuo konfigūracijos ir elementų skaičiaus. Įkrovimo ir iškrovimo procese svarbus CCCV metodas ir tinkama BMS priežiūra, užtikrinanti gyvybingumą ir saugumą.
Apie LiFePO4: privalumai ir taikymas
LiFePO4 baterijos pasižymi dideliu saugumu, ilgu tarnavimo laikotarpiu, dideliu energijos tankiu ir aplinkosaugos pranašumais. Dėl jų platus darbo temperatūros diapazonas nuo -20 °C iki 60 °C leidžia naudoti įvairiose aplinkose. Jie dažnai naudojami EV, saulės energijos kaupimo projektuose, UPS sistemose ir pramoninėje įrangoje, kur patikimumas ir saugumas yra prioritetai.
