Automobilio saugiklis: atpažinimas, keitimas ir gedimų diagnostika

Saugiklis yra esminė bet kurios elektros instaliacijos dalis, efektyviai apsauganti apkrovą ir elektros sistemas nuo trumpųjų jungimų, perkrovos ir viršsrovių. Automobiliuose saugikliai atlieka gyvybiškai svarbią funkciją, apsaugodami brangius elektroninius komponentus nuo pažeidimų, nutraukdami elektros tiekimą esant per dideliam srovės lygiui. Supratimas, kaip atpažinti gerą saugiklį nuo perdegusio, yra būtinas norint išvengti didelių gedimų ir brangių remontų.

Saugiklių sandara ir veikimo principas

Nors įprastas pavadinimas yra "saugiklis", jo tikrasis oficialus pavadinimas yra saugiklis. Pagrindinė saugiklio funkcija yra apsaugoti grandinę, kai srovė yra nenormali ir viršija jo vardinę srovės ribą. Saugiklis turi du svarbius darbo parametrus: vardinę srovę ir vardinę įtampą. Norint pasirinkti atitinkamą saugiklį, grandinėje reikėtų atsižvelgti į srovę ir įtampą.

Automobiliuose dažniausiai naudojami kištukinio tipo saugikliai. Jie susideda iš inžinerinio plastikinio apvalkalo, kuris apgaubia cinkuotą ar vario lydmetalio struktūrą, kurioje metalas lydosi ir jungiasi prie kaiščio. Automobilių kištukinių saugiklių srovės stiprumo vertės paprastai svyruoja nuo 2 A iki 40 A ir yra nurodytos saugiklio viršuje. Jei saugiklis perdega taip, kad ampero vertės negalima atpažinti, ją galima nustatyti pagal spalvą (remiantis tarptautiniu standartu):

• 2 A - pilka
• 3 A - violetinė
• 4 A - rožinė
• 5 A - oranžinė geltona
• 7.5 A - kava
• 10 A - raudona
• 15 A - mėlyna
• 20 A - geltona
• 25 A - bespalvis skaidrus
• 30 A - žalia
• 40 A - giliai oranžinė

Saugiklių tipai

Saugikliai yra įvairių tipų, kurie skiriasi konstrukcija, veikimu ir paskirtimi. Be kištukinių saugiklių, naudojamų automobiliuose, egzistuoja ir kiti tipai:

• Žemos įtampos saugikliai: skirstomi į bendrosios paskirties, didelės pertraukimo galios ir specialios paskirties saugiklius.
• Bi tipo saugikliai: sudaryti iš vienpolių lizdų, apatinio kasetinio saugiklio, galvutės ir kasetinio saugiklio viduje. Greitųjų (BiWts) ir lėtųjų (BiWtz) saugiklių nominaliosios srovės yra nuo 6 iki 200 A.
• Bu arba Bm saugikliai: suteikia didesnę pertraukimo galią ir naudojami transformatorių stotyse bei dideliuose skirstomuosiuose skydeliuose.
• Termofusai: skirti nutraukti grandinę, jei temperatūra pakyla iki pavojingo lygio. Jie atjungia grandinę išlydydami mažą išlydomąją jungtį, kuri atleidžia spyruoklinį mechanizmą ir atskiria kontaktus. Jų atjungimo temperatūrų diapazonas yra labai platus, nuo 72 iki 257°C.
• Keraminiai saugikliai: paprastai turi kvarcinio smėlio užpildą, kuris neleidžia susidaryti elektros lankui. Jų perdegimas ne visada matomas plika akimi, todėl būtina naudoti testerį.

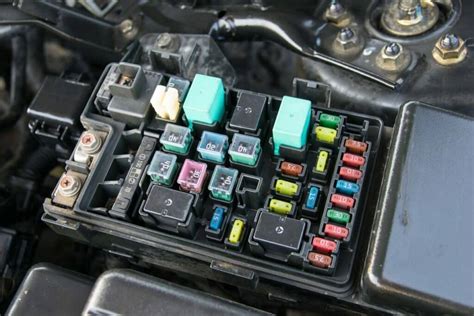

Saugiklių vietos automobilyje

Kadangi automobilyje yra daug dalių ir elektroninės įrangos, ir kiekvienoje įrangoje bus įmontuotas saugiklis, siekiant palengvinti būsimą techninę priežiūrą, kiekvienas automobilis projektavimo pradžioje turi sutelktą saugiklių dėžutės dizainą. Paprastai automobilyje yra dvi saugiklių dėžutės:

1. Variklio skyriuje: atsakinga už automobilio elektrinio saugiklio išorinį naudojimą, pvz., variklio valdymo bloką, garsiakalbį, stiklo valiklį, ABS, priekinius žibintus ir kt.
2. Salone (šalia vairuotojo kairėje pusėje): valdo automobilio elektrinius prietaisus, tokius kaip langų pakėlėjai, oro pagalvės, elektra valdomos sėdynės, cigarečių žiebtuvėliai ir kt. Salone saugiklių dėžutė paprastai yra centrinės konsolės šone šalia durų arba po vairo.

Priklausomai nuo automobilio gamintojo ir modelio, saugiklių dėžutės gali būti paslėptos už skydelių arba po apdaila, todėl būtina perskaityti automobilio naudojimo vadovą.

Kaip atpažinti perdegusį saugiklį?

Perdegęs saugiklis yra viena iš dažniausių elektros sistemos gedimų priežasčių. Dažniausias perdegusio saugiklio požymis yra tai, kad nustoja veikti konkretus komponentas: radijas, salono apšvietimas, elektra valdomi langai ar net oro kondicionierius. Kritiškesniais atvejais automobilis gali visai neužsivesti - tai ženklas, kad perdegė uždegimo arba degalų sistemos saugiklis.

Vizualinė apžiūra

Dauguma šiuolaikinių automobilių saugiklių yra permatomi, todėl juos lengva apžiūrėti. Tiesiog patraukite saugiklį ir laikykite jį prieš šviesą:

• Gero saugiklio požymiai:
  • Nepažeistas vielos elementas matomas per plastikinį korpusą.
  • Plastikinio korpuso spalvos nepakinta ir jis netirpsta.
  • Švarūs, nerūdijantys metaliniai peiliukai.
  • Vielos elementas atrodo ištisinis nuo peilio iki peilio.
• Perdegusio saugiklio požymiai:
  • Nutrūkęs arba atskirtas vielos elementas viduje.
  • Juodi suodžiai arba degimo žymės ant plastiko.
  • Išlydytas arba deformuotas plastikinis korpusas.
  • Matomas tarpas vidiniame vielos elemente.

Eksperto patarimas: Saugiklis gali atrodyti nepažeistas, bet vis tiek perdegti, jei dūžis yra mikroskopinis. Visada patikrinkite multimetru, o ne vien vizualiai.

Patikra multimetru

Nors vizualinis patikrinimas yra naudingas, multimetro bandymas suteikia galutinius ir tiksliausius rezultatus.

Multimetro nustatymai

Norint tiksliai patikrinti saugiklius, jūsų multimetrui reikia teisingo nustatymo:

1. Tęstinumo režimas (rekomenduojamas): Nustatykite multimetrą į tęstinumo režimą (dažniausiai žymimas garsiakalbio arba garso bangos simboliu). Šiuo režimu, aptikus visą elektros kelią, pasigirsta garsinis pyptelėjimas.
2. Varžos režimas (omai): Nustatykite multimetrą į žemiausią varžos diapazoną, paprastai 200 Ω arba 2000 Ω. Geras saugiklis rodys nuo 0.1 iki 2 omų.

Saugos įspėjimas: Niekada netikrinkite saugiklių, kai multimetras nustatytas į įtampos režimą, kai saugiklis yra įmontuotas į veikiančią grandinę. Tai gali sukelti pavojingus trumpuosius jungimus ir sugadinti multimetrą.

Kaip patikrinti saugiklį multimetru (žingsnis po žingsnio)

Nepriklausomai nuo saugiklio tipo, matavimo procedūra yra ta pati.

1. Išjunkite degimą ir visus elektros priedus. Ištraukite raktelį iš uždegimo spynelės, kad sistema netyčia neįsijungtų.
2. Suraskite saugiklių skydelį ir nustatykite, kurį saugiklį reikia patikrinti (žr. automobilio naudojimo vadovą arba schemą).
3. Nustatykite multimetrą į tęstinumo režimą arba mažiausią omų varžą (200 Ω).
4. Prilieskite po vieną multimetro zondą prie kiekvieno atviro metalinio ašmens saugiklio viršuje (jei tikrinate neišimdami) arba prie kiekvieno metalinio saugiklio mentės (jei tikrinate išimtą). Tvarka nesvarbi.
5. Interpretuokite skaitymą:
   • Geras saugiklis: Multimetras pypsi (tęstinumo režimas) arba rodo 0.1-2 omus (varžos režimas).
   • Perdegęs saugiklis: Nėra pyptelėjimo ir rodoma „OL“ arba „1“, rodanti begalinę varžą.
6. Jei saugiklis perdegė, išimkite jį ir prieš įdiegdami pakaitinį saugiklį, patikrinkite, ar grandinė neima per didelės srovės.

Kasdieninė saugiklių priežiūra ir saugiklio gedimo priežastys

Kadangi automobilio saugiklis yra įdėtas į saugiklinių dėžutę, normaliomis aplinkybėmis jo specialiai saugoti nereikia. Tačiau reikia atkreipti dėmesį į tai, kad pametus saugiklių dėžutės dangtį, kuris apsaugo saugiklį, negalima leisti saugikliui veikti atvirai, kad neįvyktų trumpasis jungimas. Be to, dengiant saugiklį, jo negalima pakeisti kitomis medžiagomis, nes saugiklių dėžutės medžiaga yra izoliuojanti ir atspari aukštai temperatūrai, o kitos medžiagos gali sukelti gaisro pavojų.

Kodėl saugikliai perdega?

Nors automobilio grandinės yra kruopščiai suprojektuotos gamykloje, saugikliai vis tiek gali perdegti. Remiantis techninės priežiūros ir modifikavimo ekspertų konsultacijomis, transporto priemonės saugiklių gedimo atvejus galima suskirstyti į dvi pagrindines situacijas:

1. Per didelė elektros apkrova:

   Pagrindinės priežastys gali būti: priekiniai žibintai, automobilių garso įranga, prastos kokybės cigarečių degiklio adapterio ir didelės galios cigarečių žiebtuvėlio naudojimas. Pakeitus automobilio grandinę, pvz., sumontavus modifikuotus priekinius žibintus, kurių galingumas didesnis nei pradinė gamyklos nustatyta vertė, gali sukelti lemputės užgęsimą ar saugiklio perdegimą. Automobilio savininkai turėtų žinoti originalios gamyklos automobilio galią ir maksimalią apkrovą, norėdami išvengti perkrovos.

2. Trumpasis jungimas automobilio grandinėje:

   Jei automobilio elektriniai prietaisai nebuvo modifikuoti, o saugiklis vis tiek perdega, reikia patikrinti, ar nėra trumpojo jungimo. Kasdienės priežiūros metu, plaunant variklio skyrių, reikėtų vengti tiesioginio vandens srauto į saugiklių dėžutę ir grandinę, kad būtų išvengta trumpojo jungimo. Apžiūrint galima pastebėti, ar nėra pažeistos laido gumos, atidengiančios metalinį laidą. Be to, valant automobilį, reikėtų atkreipti dėmesį, kad nebūtų pažeisti po grindimis esantys laidai.

Trikčių šalinimas: kai saugikliai nuolat perdega

Jei pakeitėte saugiklį ir jis iš karto arba per trumpą laiką vėl perdega, turite pagrindinę grandinės problemą. Dažniausios pasikartojančių saugiklių gedimų priežastys apima: pažeistą laido izoliaciją, leidžiančią srovei tekėti tiesiai į žemę (trumpasis jungimas), per daug įrenginių, kurie naudoja energiją per vieną grandinę (perkrauta grandinė), netinkamą komponentą, naudojantį per didelę srovę, vandens įsiskverbimą, sukuriantį nenumatytus srovės takus, arba neteisingą saugiklio nominalą, nepakankamai įvertintą grandinės poreikiui.

Sisteminis trikčių šalinimo procesas apima:

1. Prieš montuodami naują saugiklį, atjunkite visus įrenginius paveiktoje grandinėje.
2. Įdėkite pakaitinį saugiklį ir patikrinkite, ar jis veikia be prijungtų prietaisų.
3. Jei saugiklis perdega, prijunkite įrenginius po vieną, patikrindami po kiekvieno prijungimo.
4. Kai perdega saugiklis, jūs nustatėte probleminį įrenginį arba grandinės dalį.
5. Patikrinkite laidus, ar nėra pažeidimų, suspaustų laidų, ir jungtis, ar nėra korozijos ar trumpųjų jungimų.

Saugos įspėjimas: Jei negalite nustatyti pasikartojančių saugiklių gedimų priežasties, kreipkitės į profesionalų elektriką arba automobilių techniką. Nuolatinės viršsrovės sąlygos rodo potencialiai pavojingus elektros gedimus, kurie gali sukelti gaisrus.

Saugiklių keitimo procedūra ir atsargumo priemonės

Saugiklio keitimas yra viena iš paprasčiausių „pasidaryk pats“ užduočių automobilio priežiūroje.

Kaip rankomis pakeisti saugiklį

Po išankstinio supratimo apie saugiklį, štai kaip rasti ir pakeisti sugadintą saugiklį:

1. Raskite saugiklių dėžutę. Saugiklių dėžė kabinoje paprastai yra centrinės konsolės šone šalia durų arba po vairo. Saugiklių dėžė variklio skyriuje paprastai yra transporto priemonės variklio skyriaus krašte.
2. Ieškokite saugiklių lentelės. Pagal saugiklių kryžminę lentelę, esančią saugiklių dėžutės gaubte, galime rasti ieškomo saugiklio padėtį. Kai kuriuose importuotuose automobiliuose saugikliai nurodomi angliškais sutrumpinimais, todėl gali prireikti žinoti bendrus santrumpų vertimus (pvz., DEF - atitirpimas, A/C - oro kondicionierius ir pan.).
3. Patikrinkite legendą ir sužinokite tikrąją saugiklio padėtį. Turėdami konkretų saugiklio vietos žemėlapį, naudodami legendą galime rasti tikrąją saugiklio vietą automobilyje.
4. Išimkite ir pakeiskite. Likusi procedūros dalis yra naudoti specialius automobilio įrankius, kad būtų galima ištraukti pažeistą saugiklį ir pakeisti jį nauju. Dabartinėse transporto priemonėse naudojamo kištukinio tipo saugiklio nėra nei teigiamo, nei neigiamo paskirstymo, todėl keičiant saugiklį reikia tik atkreipti dėmesį į saugiklio dydį ir srovės stiprumą.

Saugiklio pakeitimo atsargumo priemonės

Keisdami saugiklį, turėtumėte atkreipti dėmesį į šias problemas:

• Teisingos ampero vertės: Keisdami saugiklį, įsitikinkite, kad pasirinkote teisingą saugiklio amperų skaičių. Niekada nedidinkite dabartinių saugiklio specifikacijų ir daugiau jų negalima pakeisti laidu. Tai yra būtina elektrinių prietaisų apsaugai.
• Oficialūs pirkimo kanalai: Saugiklį galima nusipirkti visur, tačiau rekomenduojama pirkti įprastose 4S parduotuvėse ar remonto dirbtuvėse. Netinkami saugiklių laidai gali būti pagaminti iš kitų metalų ir negarantuoja grandinės apsaugos, o netinkami plastikiniai dangteliai gali sukelti gaisrą, jei saugiklis perkraunamas.
• Atsarginio saugiklio naudojimas: Jei neturite atsarginio saugiklio, avariniu atveju galite pakeisti saugiklį iš kitos įrangos, kuri neturi įtakos vairavimui ir saugai. Visuomet rekomenduojama turėti saugiklių komplektą, nes kartais nuo to gali priklausyti ir tolimesnė kelionė.

Kaip pasirinkti tinkamą pakaitinį saugiklį

Tinkamo pakaitalo pasirinkimas užtikrina tinkamą grandinės apsaugą ir sistemos veikimą. Svarbiausi atrankos kriterijai:

• Srovės srovės įvertinimas: privalo tiksliai atitikti - niekada nepakeiskite aukštesnių ar žemesnių įvertinimų.
• Saugiklio tipas: turi atitikti fizinį dydį ir terminalo konfigūraciją (mini, standartinis, maksi).
• Įtampos nominalioji vertė: dauguma peilinių saugiklių yra skirti 32 V (automobiliams) arba 125 V (jūriniams / kemperiams) įtampai.
• Kokybės standartas: ieškokite UL arba SAE sertifikato žymės ant saugiklio korpuso.

Spalvų kodavimo trumpoji nuoroda, apibendrinanti įprastas naudojimo sritis:

Saugos gairės ir geriausia praktika

Laikantis tinkamų saugos procedūrų, apsaugosite ir save, ir savo elektros sistemas:

Prieš bandymą

• Visada išjunkite grandinės maitinimą.
• Ištraukite raktelius iš automobilio uždegimo mechanizmo.
• Išimdami saugiklius iš ankštų vietų, dėvėkite apsauginius akinius.
• Naudokite izoliuotus įrankius su plastiku dengtomis rankenomis.
• Dirbkite gerai apšviestomis sąlygomis, kad išvengtumėte klaidų.

Bandymo metu

• Niekada nelieskite metalinių zondo antgalių, kai multimetras įjungtas.
• Multimetrą laikykite atokiau nuo drėgmės ir stovinčio vandens.
• Netikrinkite saugiklių sprogioje aplinkoje (šalia degalų, dujų).
• Kai įmanoma, naudokite tik vieną ranką, kad išvengtumėte elektros smūgio per kūną.

Po bandymo

• Uždėkite saugiklių skydelio dangtelius, kad išvengtumėte atsitiktinių trumpųjų jungimų.
• Dokumentuokite visus perdegusius saugiklius ir ištirkite jų priežastis.
• Laikykite atsarginius saugiklius sandariuose konteineriuose, kad išvengtumėte korozijos.
• Reguliariai tikrinkite savo multimetrą, kad užtikrintumėte tikslumą.

Reikalinga profesionali pagalba, kai: saugikliai pakartotinai perdega be jokios aiškios priežasties; užuodžiate degančio plastiko kvapą arba matote dūmus iš saugiklių skydelių; vienu metu perdega keli saugikliai; jums nepatogu dirbti su elektros sistemomis; saugiklių skydelyje matyti karščio padarytos žalos arba lydymosi požymių.
