VW Passat B5 generatoriaus priežiūra ir keitimas

Generatorius yra vienas svarbiausių automobilio komponentų, atsakingas už elektros energijos gamybą. Kai generatorius pradeda gesti, tai gali sukelti įvairių problemų, pradedant nuo išsikrovusio akumuliatoriaus iki visiško automobilio sustojimo.

Šiame straipsnyje detaliai aptarsime generatoriaus gedimo požymius, priežastis, kada galimas remontas, o kada būtinas pilnas keitimas, ypatingą dėmesį skirdami generatoriaus diržo ir guolių keitimui modelyje, bei aptarsime generatoriaus prijungimo schemas.

Kas yra generatorius ir kodėl jis svarbus?

Generatorius - tai prietaisas automobilyje, kuris mechaninę variklio energiją paverčia į elektrą. Ši elektra naudojama maitinti visus automobilio elektrinius prietaisus ir krauti akumuliatorių.

Generatorius atlieka keletą pagrindinių funkcijų:

• Elektros energijos tiekimas: Generuoja elektros energiją, reikalingą automobilio elektros sistemoms, tokioms kaip žibintai, radijas, ventiliatorius ir kt., veikti.
• Akumuliatoriaus įkrovimas: Palaiko akumuliatoriaus įkrovą, užtikrindamas, kad automobilis galėtų būti užvestas.

Be generatoriaus, automobilis galėtų veikti tik tol, kol akumuliatorius yra įkrautas. Kai akumuliatorius išsikrauna, automobilis negalės užsivesti, o elektros sistemos neveiks.

Generatoriaus gedimo požymiai ir priežastys

Pastebėjus tam tikrus simptomus, būtina nedelsiant atkreipti dėmesį į automobilio generatoriaus veikimą. Tai gali būti ženklai, jog laikas patikrinti automobilį ir atlikti diagnostiką.

• Užsidegusi kontrolinė generatoriaus lemputė. Šis ženklas gali signalizuoti apie įvairius gedimus, įskaitant susidėvėjusius generatorių šepetėlius arba sugedusį įtampos reguliatorių.
• Varikliui dirbant prietaiso skydelyje užsidegusi akumuliatoriaus simbolio lemputė. Tai dažnai rodo problemas su įtampos reguliatoriumi arba sugedusį lygintuvo diodų bloką (diodinį tiltą).
• Padidėjęs triukšmas generatoriuje. Jei iš generatoriaus girdimas triukšmas, gaudžiantis garsas arba atsiradęs degėsių kvapas, tai gali reikšti rimtesnius gedimus, pavyzdžiui, susidėvėjusius guolius ar kitas vidines problemas.
• Bildesys, vibracijos, kartais cypimo garsai. Tokie garsai gali signalizuoti apie susidėvėjusį generatoriaus laisvos eigos skriemulį.

Be viso to, svarbu paminėti, jog skydelyje užsidegusi akumuliatoriaus lemputė gali pranešti ne tik apie generatoriaus gedimus, bet ir apie išsikrovusį akumuliatorių. Todėl būtina atlikti išsamią diagnostiką.

Generatoriaus diržo gedimo požymiai:

• Cypiantis arba švilpiantis garsas iš variklio skyriaus.
• Vizualiai matomi įtrūkimai arba susidėvėjimas ant diržo.
• Akumuliatoriaus įkrovimo problemos.
• Vairo stiprintuvo gedimas.
• Oro kondicionieriaus gedimas.

Generatoriaus diržo keitimas VW Passat B5

Ši instrukcija skirta padėti jums savarankiškai pakeisti generatoriaus diržą VW Passat B5 automobilyje. Svarbu paminėti, kad diržo keitimas yra esminė techninės priežiūros dalis, užtikrinanti tinkamą generatoriaus, vairo stiprintuvo siurblio ir oro kondicionieriaus kompresoriaus veikimą (jei toks yra). Netinkamas diržas gali sukelti rimtų problemų, įskaitant vairo stiprintuvo praradimą, akumuliatoriaus išsikrovimą ir net variklio perkaitimą.

Saugos priemonės prieš keičiant diržą

Prieš pradedant bet kokius darbus, būtina užtikrinti saugumą:

• Atjunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo.
• Įsitikinkite, kad automobilis stovi ant lygaus paviršiaus ir yra užfiksuotas rankiniu stabdžiu.
• Dėvėkite apsauginius akinius, kad apsaugotumėte akis nuo purvo ir smulkių dalelių.
• Naudokite tinkamus įrankius, kad išvengtumėte sužalojimų ir sugadinimo.

Reikalingi įrankiai ir medžiagos

Prieš pradedant, įsitikinkite, kad turite visus reikalingus įrankius ir medžiagas:

• Naujas generatoriaus diržas (patikrinkite, ar tinkamas jūsų Passat B5 modeliui ir varikliui).
• Raktų rinkinys (įprastai reikalingi 13mm, 15mm, 16mm raktai).
• Torkso raktų rinkinys (priklausomai nuo modelio).
• Atsuktuvas (plokščias ir kryžminis).
• Skriemulio fiksavimo įrankis (nebūtinas, bet palengvina darbą).
• Žibintuvėlis (geram apšvietimui).
• Pirštinės.
• Schema diržo išdėstymo (jei reikia).

Generatoriaus diržo keitimo eiga

1. Senojo diržo apžiūra

   Prieš nuimant senąjį diržą, atidžiai jį apžiūrėkite. Pažymėkite, kaip jis eina aplink skriemulius. Tai padės teisingai uždėti naują diržą. Jei įmanoma, nufotografuokite diržo išdėstymą, kad turėtumėte vizualinę pagalbą.

2. Įtempiklio atlaisvinimas

   VW Passat B5 dažniausiai turi automatinį diržo įtempiklį. Naudodami raktą (dažniausiai 15mm arba 16mm), pasukite įtempiklio svirtį prieš laikrodžio rodyklę (arba pagal laikrodžio rodyklę, priklausomai nuo modelio), kad atlaisvintumėte diržą. Užfiksuokite įtempiklį atlaisvintoje padėtyje, jei yra tam skirta anga.

   Jei įtempiklis nėra automatinis, gali reikėti atlaisvinti įtempiklio tvirtinimo varžtą, kad diržas atsipalaiduotų.

3. Senojo diržo nuėmimas

   Kai įtempiklis atlaisvintas, nuimkite senąjį diržą nuo skriemulių. Pradėkite nuo generatoriaus skriemulio, tada nuimkite nuo kitų skriemulių, tokių kaip vairo stiprintuvo siurblio ir alkūninio veleno skriemulys.

4. Skriemulių patikrinimas

   Nuėmę diržą, patikrinkite visus skriemulius. Įsitikinkite, kad jie laisvai sukasi ir nėra pažeisti. Jei pastebėjote pažeidimų, tokių kaip įtrūkimai, deformacijos ar laisvumas, skriemulį reikia pakeisti.

   Taip pat patikrinkite, ar nėra alyvos ar kitų skysčių nutekėjimų, kurie galėtų patekti ant diržo ir sutrumpinti jo tarnavimo laiką.

5. Naujo diržo uždėjimas

   Paimkite naują diržą ir pradėkite jį dėti ant skriemulių, vadovaujantis schema arba nuotrauka, kurią padarėte prieš nuimant senąjį diržą. Svarbu, kad diržas būtų teisingai uždėtas ant visų skriemulių griovelių. Pradėkite nuo alkūninio veleno skriemulio ir eikite toliau, uždėdami ant generatoriaus, vairo stiprintuvo siurblio (jei yra) ir galiausiai ant įtempiklio skriemulio.

6. Įtempiklio fiksavimas

   Kai diržas uždėtas ant visų skriemulių, atlaisvinkite įtempiklį. Automatinis įtempiklis automatiškai įtemps diržą. Jei įtempiklis nėra automatinis, sureguliuokite jo padėtį, kad diržas būtų tinkamai įtemptas. Per stipriai įtemptas diržas gali pažeisti guolius, o per silpnai įtemptas diržas gali slysti.

7. Patikrinimas

   Uždėję diržą, atidžiai patikrinkite, ar jis teisingai uždėtas ant visų skriemulių ir ar nėra susisukęs. Paleiskite variklį ir patikrinkite, ar diržas tinkamai veikia. Klausykitės, ar nėra pašalinių garsų, tokių kaip cypimas ar švilpimas, kurie gali rodyti netinkamą diržo įtempimą arba skriemulio problemą. Patikrinkite generatoriaus įkrovimo įtampą su multimetru.

Papildomi patarimai keičiant diržą

• Jei diržas sunkiai užsideda, patikrinkite, ar jis tinkamo dydžio.
• Jei diržas cypia, gali būti, kad jis per silpnai įtemptas arba yra pažeistas.
• Reguliariai tikrinkite diržo būklę ir įtempimą.
• Jei nesate tikri dėl savo gebėjimų, kreipkitės į profesionalų mechaniką.

Diržo įtempimo svarba

Tinkamas diržo įtempimas yra labai svarbus. Per stipriai įtemptas diržas gali sukelti per didelę apkrovą skriemulių guoliams, o tai gali sutrumpinti jų tarnavimo laiką. Per silpnai įtemptas diržas gali slysti, todėl generatorius, vairo stiprintuvas ir oro kondicionierius neveiks efektyviai.

Dažniausios klaidos keičiant generatoriaus diržą

Keičiant generatoriaus diržą, dažnai daromos šios klaidos:

• Netinkamo dydžio diržo pasirinkimas.
• Netinkamas diržo išdėstymas ant skriemulių.
• Per stiprus arba per silpnas diržo įtempimas.
• Nepatikrinti skriemuliai dėl pažeidimų.

Generatoriaus diržo tarnavimo laikas

Generatoriaus diržo tarnavimo laikas priklauso nuo daugelio veiksnių, įskaitant važiavimo sąlygas, diržo kokybę ir techninės priežiūros dažnumą. Paprastai diržą rekomenduojama keisti kas 60 000 - 100 000 kilometrų arba kas 5 metus, atsižvelgiant į tai, kas įvyksta anksčiau. Tačiau, jei pastebite įtrūkimų, susidėvėjimo ar kitų pažeidimų, diržą reikia pakeisti nedelsiant.

Diržo keitimas skirtingiems Passat B5 modeliams

Nors pagrindiniai principai išlieka tie patys, diržo keitimas gali šiek tiek skirtis priklausomai nuo Passat B5 modelio ir variklio tipo. Pavyzdžiui, 1.8T variklis gali turėti šiek tiek kitokią diržo išdėstymo schemą nei 1.9 TDI variklis. Todėl visada rekomenduojama naudoti konkretaus modelio remonto vadovą arba pasikonsultuoti su profesionalu.

Generatoriaus komponentų keitimo rekomendacijos

Norint užtikrinti ilgalaikį ir patikimą generatoriaus veikimą, svarbu laiku atlikti tam tikrų jo komponentų keitimą.

Generatoriaus guolių keitimas

Rekomenduojama keisti generatoriaus guolius, jei pastebimas neįprastas triukšmas, ūžimas ar vibracija automobilio generatoriuje. Susidėvėję guoliai yra viena dažniausių generatoriaus triukšmo priežasčių ir gali greitai privesti prie rimtesnių gedimų, jei nebus laiku pakeisti.

Generatoriaus diržo įtempėjo keitimas

Generatoriaus diržo įtempėją rekomenduojama keisti kartu su generatoriaus diržu arba tuo atveju, jei pastebima, kad diržo įtempėjas yra nepakankamai arba per daug įtemptas. Tinkamas diržo įtempimas yra būtinas efektyviam generatoriaus darbui.

Generatoriaus sankabos keitimas

Rekomenduojama keisti generatoriaus sankabą, jei pastebite nuolatinį elektros generavimo trūkčiojimą arba generatoriaus padidėjusį triukšmą. Sugedusi sankaba gali neefektyviai perduoti energiją ir sukelti papildomą apkrovą.

Kada galimas generatoriaus remontas, o kada būtinas keitimas?

Galimybė remontuoti generatorių priklauso nuo gedimo pobūdžio ir masto. Generatoriaus remonto metu jis yra išardomas, nustatomi gedimai, pakeičiamos sugedusios (neveikiančios) detalės, generatorius surenkamas ir patikrinamas. Tai gali būti efektyvus sprendimas, jei pažeidimai nėra kritiniai.

Tačiau, kai yra įskilęs generatoriaus korpusas arba remonto kaina didesnė nei naujo generatoriaus, jis yra keičiamas. Tokiais atvejais naujo generatoriaus įsigijimas ir sumontavimas yra ekonomiškai ir techniškai naudingesnis sprendimas.

Jei pastebite bet kurį iš minėtų generatoriaus gedimo požymių, rekomenduojame kreiptis į profesionalus. Autoservise TOPTIS atliekame ne tik generatoriaus remontą ir keitimą, bet ir detalių, tokių kaip generatoriaus diržo, guolių bei įtempėjo keitimą. Mūsų specialistai atliks išsamią diagnostiką ir pasiūlys optimaliausią sprendimą jūsų automobiliui.

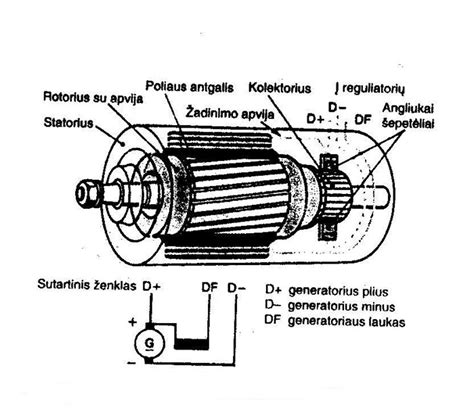

Pagrindiniai generatoriaus komponentai

Norint suprasti generatoriaus pajungimo schemą, svarbu žinoti pagrindinius jo komponentus:

• Statorius: Statorius yra fiksuota generatoriaus dalis, sudaryta iš apvijų, kuriose indukuojama elektros srovė.
• Rotorius: Rotorius yra besisukanti generatoriaus dalis, kurią suka variklio diržas. Rotorius sukuria magnetinį lauką, kuris indukuoja srovę statoriuje.
• Diodų tiltas: Diodų tiltas konvertuoja kintamąją srovę (AC), generuojamą statoriuje, į nuolatinę srovę (DC), kuri yra reikalinga automobilio elektros sistemoms ir akumuliatoriui.
• Įtampos reguliatorius: Įtampos reguliatorius palaiko pastovią išėjimo įtampą, nepriklausomai nuo variklio sūkių skaičiaus ar apkrovos.
• Gnybtai (Jungtys): Generatorius turi kelis gnybtus, skirtus prijungti prie automobilio elektros sistemos. Dažniausiai pasitaikantys gnybtai yra B+, D+, D-, W ir kt.

Generatoriaus pajungimo schemos

Yra kelios skirtingos generatoriaus pajungimo schemos, priklausomai nuo generatoriaus tipo ir automobilio elektros sistemos. Tačiau pagrindiniai principai yra panašūs. Aptarsime dažniausiai pasitaikančias schemas:

Standartinė generatoriaus pajungimo schema

Ši schema yra pati paprasčiausia ir dažniausiai naudojama.

• B+ (Akumuliatorius): Šis gnybtas yra prijungtas tiesiai prie akumuliatoriaus teigiamo (+) poliaus. Tai yra pagrindinis generatoriaus išėjimas, per kurį tiekiama elektros energija automobiliui ir įkraunamas akumuliatorius. Paprastai prie šio gnybto jungiamas storas laidas.
• D+ (Žadinimas/Indikatorius): Šis gnybtas yra prijungtas prie įspėjamojo akumuliatoriaus įkrovimo lemputės prietaisų skydelyje. Kai variklis neužvestas, per šį gnybtą teka srovė, įžiebianti lemputę. Užvedus variklį, generatorius pradeda generuoti įtampą, kuri panaikina įspėjamąją lemputę. Šis gnybtas taip pat naudojamas generatoriaus žadinimui.
• D- (Žemė): Šis gnybtas yra prijungtas prie automobilio kėbulo (žemės). Tai yra generatoriaus neigiamas (-) polius.

Generatoriaus pajungimo schema su išoriniu įtampos reguliatoriumi

Kai kurie senesni automobiliai naudoja generatorius su išoriniu įtampos reguliatoriumi. Šiuo atveju, generatorius turi papildomus gnybtus, skirtus prijungti prie reguliatoriaus.

• B+ (Akumuliatorius): Kaip ir standartinėje schemoje, šis gnybtas yra prijungtas prie akumuliatoriaus teigiamo (+) poliaus.
• F (Laukas): Šis gnybtas yra prijungtas prie išorinio įtampos reguliatoriaus. Reguliatorius kontroliuoja srovę, tiekiamą į generatoriaus rotorių, taip reguliuodamas išėjimo įtampą.
• E (Žemė): Šis gnybtas yra prijungtas prie automobilio kėbulo (žemės).
• IGN (Uždegimas): Šis gnybtas yra prijungtas prie uždegimo grandinės. Kai uždegimas įjungtas, reguliatorius pradeda veikti.

Generatoriaus pajungimo schema su valdymo bloku (ECU)

Šiuolaikiniuose automobiliuose generatoriaus veikimą dažnai kontroliuoja variklio valdymo blokas (ECU). Šiuo atveju, generatorius turi gnybtą, skirtą prijungti prie ECU.

• B+ (Akumuliatorius): Kaip ir anksčiau, šis gnybtas yra prijungtas prie akumuliatoriaus teigiamo (+) poliaus.
• COM (Komunikacija): Šis gnybtas yra prijungtas prie ECU. ECU naudojamas reguliuoti generatoriaus išėjimo įtampą ir stebėti jo veikimą.
• L (Lemputė): Šis gnybtas yra prijungtas prie įspėjamojo akumuliatoriaus įkrovimo lemputės prietaisų skydelyje.

Žingsnis po žingsnio instrukcijos: Kaip teisingai prijungti generatorių

Prieš pradedant prijungti generatorių, svarbu laikytis saugos priemonių:

• Atjunkite akumuliatorių: Prieš atliekant bet kokius elektros darbus automobilyje, atjunkite akumuliatoriaus neigiamą (-) gnybtą. Tai apsaugos nuo trumpųjų jungimų ir elektros smūgio.
• Naudokite tinkamus įrankius: Naudokite tinkamus įrankius, tokius kaip veržliarakčiai, replės ir multimetras.
• Laikykitės schemos: Visada vadovaukitės konkretaus generatoriaus ir automobilio elektros sistemos schema.

Generatoriaus pajungimo eiga

1. Identifikuokite gnybtus: Atidžiai apžiūrėkite generatoriaus gnybtus ir identifikuokite juos pagal žymėjimus (B+, D+, D-, F, E, COM, L ir kt.). Jei nesate tikri, pasikonsultuokite su generatoriaus schema.
2. Prijunkite B+ gnybtą: Prijunkite storą laidą nuo B+ gnybto prie akumuliatoriaus teigiamo (+) poliaus. Įsitikinkite, kad jungtis yra tvirta ir saugi.
3. Prijunkite D+ (arba L) gnybtą: Prijunkite laidą nuo D+ (arba L) gnybto prie įspėjamojo akumuliatoriaus įkrovimo lemputės prietaisų skydelyje.
4. Prijunkite D- (arba E) gnybtą: Prijunkite laidą nuo D- (arba E) gnybto prie automobilio kėbulo (žemės).
5. Prijunkite F (jei yra) gnybtą: Jei generatorius turi F gnybtą, prijunkite jį prie išorinio įtampos reguliatoriaus.
6. Prijunkite COM (jei yra) gnybtą: Jei generatorius turi COM gnybtą, prijunkite jį prie variklio valdymo bloko (ECU).
7. Patikrinkite jungtis: Įsitikinkite, kad visos jungtys yra tvirtos ir saugios.
8. Prijunkite akumuliatorių: Prijunkite akumuliatoriaus neigiamą (-) gnybtą.
9. Patikrinkite veikimą: Užveskite variklį ir patikrinkite, ar įspėjamoji akumuliatoriaus įkrovimo lemputė užgęsta. Naudokite multimetrą, kad patikrintumėte generatoriaus išėjimo įtampą. Ji turėtų būti apie 13.8-14.4 voltų.

Dažniausiai pasitaikančios klaidos ir kaip jų išvengti

Prijungiant generatorių, svarbu vengti šių dažniausiai pasitaikančių klaidų:

• Netinkamas poliškumas: Prijungus B+ gnybtą prie akumuliatoriaus neigiamo (-) poliaus, o D- gnybtą prie teigiamo (+) poliaus, galite sugadinti generatorių ir automobilio elektros sistemą. Visada atidžiai patikrinkite poliškumą prieš prijungdami laidus.
• Laisvos jungtys: Laisvos jungtys gali sukelti įtampos kritimus, perkaitimą ir galiausiai sugadinti generatorių. Įsitikinkite, kad visos jungtys yra tvirtos ir saugios.
• Netinkamas laidų dydis: Naudojant per plonus laidus, jie gali perkaisti ir sukelti gaisrą. Naudokite tinkamo dydžio laidus, atsižvelgiant į generatoriaus srovės stiprumą.
• Ignoruojant schemą: Ignoruojant generatoriaus schemą, galite prijungti laidus neteisingai ir sugadinti generatorių ar automobilio elektros sistemą. Visada vadovaukitės schema.
• Neatjungiant akumuliatoriaus: Neatjungus akumuliatoriaus prieš pradedant darbus, galite sukelti trumpąjį jungimą ir elektros smūgį.

Papildomi patarimai

• Patikrinkite diržo įtempimą: Generatoriaus diržas turi būti tinkamai įtemptas. Per silpnai įtemptas diržas gali slysti ir sumažinti generatoriaus efektyvumą. Per stipriai įtemptas diržas gali pažeisti generatoriaus guolius.
• Patikrinkite generatoriaus būklę: Prieš prijungdami generatorių, patikrinkite jo būklę. Ar nėra pažeidimų, korozijos ar kitų problemų. Jei generatorius yra pažeistas, jį reikia pakeisti.
• Naudokite apsauginius akinius: Dirbant su elektros sistemomis, visada naudokite apsauginius akinius, kad apsaugotumėte akis nuo kibirkščių ir kitų pavojų.
• Pasikonsultuokite su specialistu: Jei nesate tikri, kaip prijungti generatorių, pasikonsultuokite su kvalifikuotu automobilių elektriku.

Generatoriaus gedimų diagnostika

Jei generatorius neveikia tinkamai, svarbu nustatyti gedimo priežastį. Dažniausiai pasitaikantys generatoriaus gedimai:

• Išsikrovęs akumuliatorius: Jei akumuliatorius nuolat išsikrauna, tai gali būti generatoriaus gedimas.
• Įspėjamoji lemputė: Jei įspėjamoji akumuliatoriaus įkrovimo lemputė nuolat dega, tai gali reikšti generatoriaus gedimą.
• Žema išėjimo įtampa: Jei generatoriaus išėjimo įtampa yra per žema, tai gali būti diodų tilto arba įtampos reguliatoriaus gedimas.
• Triukšmas: Jei generatorius skleidžia neįprastą triukšmą, tai gali būti guolių gedimas.

Norėdami diagnozuoti generatoriaus gedimą, galite naudoti multimetrą, kad patikrintumėte išėjimo įtampą, diodų tilto ir įtampos reguliatoriaus veikimą. Jei nesate tikri, kaip atlikti diagnostiką, pasikonsultuokite su specialistu.
