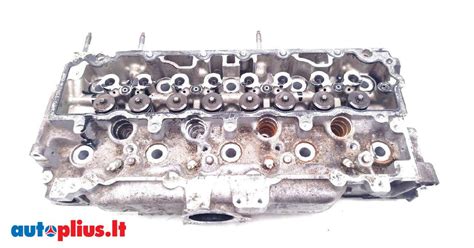

Ford 1.8 TDCi Diržo Nustatymo Įrankis ir Paskirstymo Diržo Keitimas

Šiame straipsnyje pateikiama detali informacija apie Ford 1.8 TDCi diržo nustatymo įrankį ir išsami instrukcija, skirta paskirstymo diržo keitimui „Ford Focus“ 2,0 litrų, 16 vožtuvų, EDDB, EDDC, EDDD tipo varikliams. Taip pat aptariami įrankiai, kurie yra būtini atliekant šiuos darbus.

Svarbiausios Klaidos ir „ContiTech“ Rekomendacijos

Didžiausios klaidos dažniausiai pasitaiko keičiant paskirstymo diržą. Siekdama užtikrinti sklandų paskirstymo diržo keitimą, „ContiTech Power Transmission Group“ meistrams pateikia detalią keitimo darbų instrukciją.

Paskirstymo Diržo Nuėmimas

Prieš pradedant darbus, svarbu atkreipti dėmesį, kad nuėmus paskirstymo diržą negalima pasukti paskirstymo veleno ir alkūninio veleno, kad būtų išvengta variklio pažeidimų.

Pasirengimas

1. Demontuokite vairo stiprintuvo rezervuarą (neatjunkite žarnų).
2. Nuimkite papildomų mazgų pavaros diržą.
3. Demontuokite aušinimo skysčio išsiplėtimo rezervuarą (neatjunkite žarnų).
4. Nuimkite aušinimo skysčio siurblio skriemulį.
5. Demontuokite apatinį ir viršutinį paskirstymo gaubtą.
6. Nuimkite priekinį variklio tvirtinimą (atliekant šiuos darbus paremkite variklį).

Po to nuimkite tarpinį paskirstymo gaubtą, degimo žvakes, terminę apsaugą, alyvos karterio alsuoklio žarną ir vožtuvų dangtelį. Svarbu išlaikyti atlaisvinimo eiliškumą.

Fiksavimo Įrankių Naudojimas

1. Į velenus įstatykite paskirstymo velenų fiksavimo įrankį OE (303-376).
2. Įstatykite alkūninio veleno fiksavimo įrankį OE (303-574). Pirmiausia išsukite iš variklio bloko žvakę ir įsukite fiksavimo įrankį.
3. Stebėkite ant alkūninio veleno skriemulio esančią žymę.
4. Atlaisvinkite įtempimo guolio varžtą ir pašalinkite paskirstymo diržo / įtempimo guolio įtempimą.
5. Dabar galima nuimti paskirstymo diržą.

Paskirstymo Diržo Montavimas

Paruošiamieji Darbai

1. Atlaisvinkite paskirstymo veleno krumpliaračių varžtus. Tai atliksite krumpliaračio fiksavimo įrankio OE (205 072) pagalba.
2. Patikrinkite arba iš naujo nustatykite paskirstymo veleno padėtį tokia pat tvarka, kaip ir atliekant nuėmimo darbus.

Naujų Komponentų Montavimas

1. Sudėkite naujus komponentus. Įsitikinkite, kad paskirstymo diržo įtempiklio fiksavimo laikiklis yra jam skirtoje vietoje, metalinio gaubto griovelyje.
2. Paskirstymo diržą uždėkite priešinga laikrodžio rodyklės sukimuisi kryptimi, pradedant nuo alkūninio veleno krumpliaračio. Būkite atsargūs - uždėjimo metu nesulenkite paskirstymo diržo.
3. Įtempkite paskirstymo diržą priešinga laikrodžio rodyklės sukimuisi kryptimi. Įtempimui sukite įtempimo guolį tol, kol tarpusavyje sutaps įtempimo guolio žymės.
4. Uždėkite atgal alkūninio veleno skriemulį. Visus veiksmus atlikite atvirkštine tvarka, naudojant fiksavimo įrankį.
5. Išimkite fiksavimo įrankius ir priveržkite išmetimo pusės paskirstymo veleno varžtus. Užveržimui naudokite 68 Nm sukimo momentą. Tada priveržkite įpurškimo pusės paskirstymo veleno varžtus.
6. Pasukite variklį du apsisukimus (veikiančiam varikliui įprasta kryptimi). Nustatykite variklio cilindrą nr. 1 ties VRT žyme. Įstatykite paskirstymo veleno ir alkūninio veleno fiksavimo įrankius. Jeigu fiksavimo įrankis neįsistato, pakoreguokite vožtuvų nustatymo padėtis.
7. Išimkite fiksavimo įrankius, į cilindrų bloką įsukite žvakę (naudokite 24 Nm sukimo momentą).

Galutinis Montavimas

Montavimas atliekamas šia tvarka:

• Uždedamas vožtuvų dangtelis (1-os eilės varžtai - 2 Nm, 2-os eilės varžtai - 7 Nm sukimo momentas).
• Uždedamos degimo žvakės.
• Uždedama viršutinė paskirstymo diržo apsauga (10 Nm) kartu su apatine paskirstymo diržo apsauga (7 Nm).
• Uždedamas aušinimo skysčio siurblio skriemulys (24 Nm).
• Uždedamas papildomų mazgų pavaros diržas.

Ant lipduko (jį rasite pakuotėje) užrašykite originalaus „ContiTech“ paskirstymo diržo keitimo datą ir ridą, užklijuokite jį variklio skyriuje.

Svarbios Rekomendacijos

Paskirstymo diržo keitimo metu rekomenduojama pakeisti įtempimo guolį, guolį (parazitinį) ir aušinimo skysčio siurblį. Vėliau, sugedus aušinimo skysčio siurbliui, teks iš naujo atlikti visus keitimo darbus ir naudoti naujas dalis, nes „Ford“ tokiu atveju draudžia toliau eksploatuoti panaudotą paskirstymo diržą.

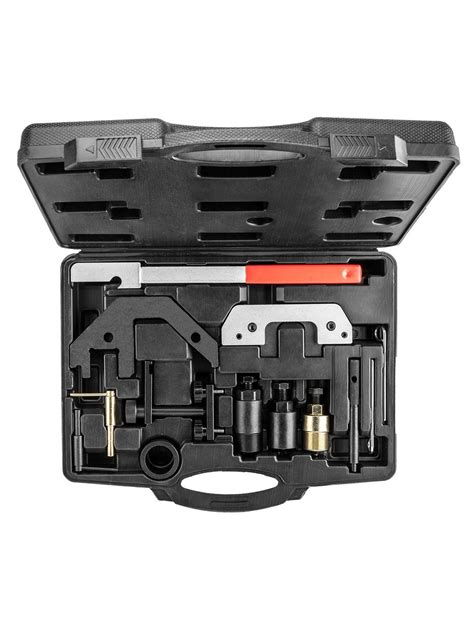

Diržo Nustatymo Įrankio Rinkinys

Šis rinkinys yra skirtas įvairiems „Ford“ ir „Mazda“ modeliams, taip pat suderinamas su VAG grupės automobiliais (Audi, Seat, Škoda, Volkswagen), ir jame yra specializuoti įrankiai, skirti tiksliam variklio fazių nustatymui.

Rinkinio Sudėtis ir Priskyrimas Varikliams

Prekės Nr.: BT593100, EAN: 4042146780619. Speciali Kaina: 126,00 €.

Rinkinys yra sėkmingai pridėtas ir skirtas naudoti su įvairiais varikliais, įskaitant:

• Ford varikliai: 1.4, 1.6 16V, 1.7, 1.8 16V, 2.0 16V (taip pat Zetec), 1.4, 1.6, 1.8, 1.9 D/TD/TDCi.

Įrankiai ir OEM Kodai

Rinkinyje yra šie įrankiai:

• Smagračio fiksatorius
• Alkūninio veleno, siurblio veleno fiksatorius
• Įpurškimo siurblio veleno fiksatorius
• Alkūninio veleno diržo skriemulio nuėmimo įrankis
• Dantytojo diržo įtempimo įrankis
• Skirstomojo veleno ir siurblio veleno padėties alkūninio veleno atžvilgiu nustatymo matuoklis

Šie įrankiai atitinka originalių gamintojų (OEM) kodus:

Komplekto Charakteristikos

• Komplekto dalys: 22
• Pakuotės plotis: 269 mm
• Pakuotės ilgis: 596 mm
• Svoris: 3220 gramų
• Pakuotės aukštis: 64 mm
• Naudojimo sritis: VAG, Ford
