Pavaros yra įrenginiai, padedantys mašinoms ir sistemoms veikti, paverčiant elektros energiją mechaniniu judesiu ir automatizuojant vožtuvų veikimą. Jos užtikrina efektyvų šildymo sistemos veikimą, valdydamos šildymo kontūrus, radiatorius ar kolektorius, leisdamos automatiškai reguliuoti šilumos srautą pagal poreikį. Tokiu būdu pasiekiamas komfortiškas mikroklimatas patalpose ir energijos taupymas.
Pavarų tipai ir veikimo principai
Termostatinės (termoelektrinės) pavaros
Termostatinės pavaros, dar vadinamos termoelektrinėmis pavaromis, yra automatiniai vožtuvų valdikliai, skirti tiksliai reguliuoti grindinio ar radiatorinio šildymo srautus. Jos montuojamos ant kolektorių ar radiatorių vožtuvų ir atsakingos už šildymo kontūrų atidarymą bei uždarymą. Šios pavaros ypač svarbios grindinio šildymo sistemose, kuriose reikia itin tiksliai valdyti kiekvieną zoną atskirai.
- Veikimo principas: Termoelektrinė pavara veikia šildomo vaško arba skysčio principu - gavusi elektros signalą iš termostato, vidinis elementas šyla ir plečiasi, stumdamas ventilio strypą.
- Privalumai: Šios pavaros pasižymi žema darbine įtampa, didele išėjimo jėga, kompaktišku plotu ir yra tyliausios. Jos atidaro ventilį per 2-4 minutes.
- Taikymas: Dažniausiai naudojamos grindų šildymo sistemose, radiatoriuose ir ventiliatorių sistemose, kai reikalingas nuotolinis karštų ir šaltų skysčių įjungimas/išjungimas.
Motorinės pavaros
Motorinė pavara naudoja elektros variklį ventilio strypo judėjimui. Šios pavaros veikia greičiau (30-60 sekundžių) ir tinka didelėms komercinėms sistemoms, kur reikalingas greitas reakcijos laikas.
Hidraulinės pavaros
Hidraulinės pavaros yra brangios ir didelės apimties, reikalaujančios hidraulinių stočių ir naftotiekių. Hidraulinis skystis gali nutekėti, todėl gali sumažėti efektyvumas ir švara.
Linijinės pavaros
Linijinės pavaros gali būti sudėtingos konstrukcijos su daugybe komponentų, tokių kaip tikslūs varikliai, krumpliaračiai ir guoliai.
Normaliai atviros (NO) ir normaliai uždaros (NC) pavaros
Pavaros gali būti normaliai uždaro (NC) arba normaliai atviro (NO) tipo. Šis skirtumas lemia jų elgesį nutrūkus elektros energijos tiekimui.
Normaliai uždara pavara (NC)
- Veikimo principas: Normaliai uždara (NC) pavara be elektros signalo laiko ventilį uždarytą. Gavusi signalą iš termostato, pavara atidaro ventilį. Tai reiškia, kad kai nėra srovės, pavara uždaro kilpą.
- Pritaikymas: Europos Sąjungoje energijos taupymo sumetimais yra priimta, kad pavaros būtų normaliai uždaros (NC), kad dingus elektrai, šildymo kontūrai būtų uždaryti ir vanduo netekėtų.
- Galimos problemos: Jei NC pavara sugenda, ji lieka uždaryta ir tos zonos šildymas neveiks.
Normaliai atvira pavara (NO)
- Veikimo principas: Normaliai atvira (NO) pavara be elektros signalo laiko ventilį atidarytą. Gavusi signalą, pavara uždaro ventilį.
- Išimtys: Tokios pavaros galėtų veiktų senesnio tipo sistemose su storesniais vamzdžiais ir/arba kelių aukštų pastatuose, kur galimas natūralus vandens judėjimas dėl gravitacijos, arba seno tipo kieto kuro katilais, kurių veikimui nereikia elektros. Tačiau svarbu įvertinti, kad net ir tokiu atveju užšalimo pavojus išlieka, jei sistema nėra suprojektuota veikti gravitaciniu režimu.
Atsižvelgiant į tai, kad dingus elektrai neveiks ir dujinis katilas, šilumos siurblys ar dauguma šiuolaikinių kieto kuro katilų, vienareikšmio atsakymo, kokio tipo pavaras rinktis, nėra. Svarbu įvertinti konkrečios sistemos specifiką ir galimus rizikos veiksnius.
Pavarų pritaikymas šildymo sistemose

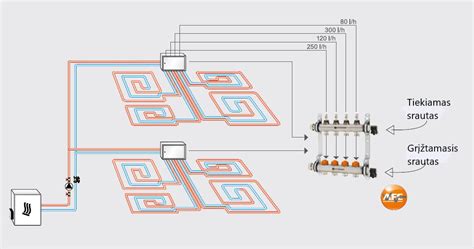

Grindinio šildymo sistemos
Elektroterminės pavaros dažniausiai naudojamos grindų šildymo sistemose, kad būtų galima kontroliuoti vamzdžių uždarymą ir atidarymą per kolektorių vožtuvus. Kolektoriaus elektrinis pavaros vožtuvas yra elektrinė pavaros dalis, valdanti vožtuvą. Jis specialiai naudojamas kolektoriaus atšakos vožtuvo, mažo vožtuvo ir dinaminio balansinio vožtuvo elektroterminės pavaros elektrinės pavaros dalyje.
- Zoninis valdymas: Kai skirtingose patalpose reikalinga nevienoda temperatūra, pavaros leidžia kiekvieną zoną valdyti atskirai.
- Efektyvumas: Tinkamai parinktos ir sureguliuotos pavaros padeda išvengti situacijų, kai vieni kambariai yra per karšti, o kiti per šalti. Kadangi šiluma tiekiama tik į tas zonas, kuriose jos iš tikrųjų reikia, ženkliai sumažėja energijos sąnaudos.
Radiatorių sistemos
Šiluminė pavara sumontuota ant radiatoriaus termostatinio valdymo vožtuvo, dviejų krypčių ir trijų krypčių vožtuvo, rutulinio vožtuvo, zoninių vožtuvų, balansinių vožtuvų ir grindų šildymo kolektorių. Jos taip pat naudojamos radiatoriuose, siekiant tiksliai reguliuoti šilumos srautus.
Kitos taikymo sritys
Pavaros tinka dideliems namams ar komercinėms patalpoms, kur šildymo kontūrų yra daug, padėdamos sistemai veikti subalansuotai ir efektyviai. Taip pat nuomojamose patalpose arba kambariuose, kur leidžia apriboti šilumos tiekimą tik į pasirinktus kambarius arba palaikyti minimalią temperatūrą retai naudojamose patalpose. Energiją taupančiose sistemose, naudojant šilumos siurblį, kondensacinį katilą ar kitą aukšto efektyvumo įrangą, termostatinės pavaros užtikrina, kad šiluma būtų paskirstoma tikslingai ir kuo ekonomiškiau.
Montavimas ir suderinamumas
Termoelektrinė pavara jungiama dviem laidais prie termostato arba zoninio valdiklio. Maitinimo įtampa gali būti 230 V AC (dažniausias standartas) arba 24 V AC/DC (saugesnis variantas drėgnose patalpose).
Dauguma Europos gamintojų naudoja M30 × 1,5 mm sriegį, todėl pavaros yra suderinamos. Prieš pirkdami svarbu patikrinti kolektoriaus ventilio sriegio dydį ir pavaros prijungimo tipą. Pavarų skaičius lygus kolektoriaus žiedų skaičiui - kiekvienas žiedas turi savo pavarą.
Galimos problemos ir priežiūra
Elektroterminės pavaros gali sugesti dėl per didelio įkaitimo ir mechaninės įtampos. Šiluminės pavaros taip pat turi temperatūros ribas. Esant aukštai temperatūrai, medžiaga gali šliaužti ir sugesti. Jei grindų šildymo pavara neįsijungia, tai gali būti dėl elektros problemos, susijusios su laidų plokšte arba termostatu. Rekomenduojama patikrinti, ar grindų šildymo sistemoje nėra oro, panašiai kaip ir tradicinėje radiatorių sistemoje.
Kokybiškos terminės pavaros garantuojamas 100 000 ciklų gyvavimo ciklas ir jos yra atsparios nuolatiniam darbui, galėdamos patikimai veikti daugelį metų, nereikalaudamos sudėtingos priežiūros.
