BMW E87 120d 120kW Saugiklių Schema

BMW E81, E82, E87, E88 modeliai, gaminami nuo 2004 iki 2012 metų, sudaro pirmąją BMW 1 serijos kartą. Šiame straipsnyje pateikiamos išsamios instrukcijos, kaip rasti ir patikrinti elektroninių valdymo blokų, saugiklių ir relių vietas, su schemomis ir nuotraukų pavyzdžiais. Jei esate BMW 1 serijos savininkas ir susiduriate su elektros problemomis, pirmiausia rekomenduojama patikrinti saugiklius, nes jų gedimas gali sukelti įvairių gedimų, tokių kaip neveikiančios šviesos, elektra valdomi langai, oro kondicionierius ar radijas.

Elektroninių valdymo blokų (ECU) išdėstymas

Žemiau pateikiamas elektroninių valdymo blokų sąrašas ir jų vieta automobilyje:

• 1. Oro kondicionavimo valdymo blokas - už šildytuvo valdymo pulto.
• 2. Antenos pasirinkimo valdymo blokas - po galine sėdyne.
• 3. Antenos stiprintuvas (telefonas) - bagažinės skyriaus kairėje pusėje.
• 4. Šoninio smūgio jutiklis, vairuotojo pusė - B statramsčio apatinėje dalyje.
• 5. Šoninio smūgio jutiklis, keleivio pusė - B statramsčio apatinėje dalyje.
• 6. Transporto priemonės pasvirimo jutiklis (apsaugos sistema) - apsaugos sistemos garso signalo bloke.
• 7. Apsaugos sistemos sirena - už kairės galinio rato arkos apdailos.
• 8. Garso pasikeitimo jutiklis (apsaugos sistema) - ant lubų panelės.
• 9. Garso valdymo blokas (DAB) - bagažinės skyriuje, po grindimis.
• 10. Garso išvesties stiprintuvas - bagažinės kairėje pusėje.
• 11. Triukšmo slopintuvas (garso sistema) - C statramstyje.
• 12. Akumuliatorius - bagažinės skyriaus grindyse.
• 13. Akumuliatoriaus būsenos jutiklis - ant akumuliatoriaus.
• 14. Diagnostikos jungtis.
• 15. Vairuotojo durų elektros valdymo blokas.
• 16. Keleivio durų elektros valdymo blokas.
• 17. Kuro siurblio valdymo modulis (jei sumontuotas) - už dešinės atramos ant galinės sėdynės pagalvės.
• 18. Saugiklių / relių dėžė, prietaisų skydelis - už pirštinių dėžės.
• 19. Saugiklių / relių dėžė, įsiurbimo rezonatorius.
• 20. Saugiklių / relių dėžė, akumuliatorius (Valvetronic / dyzelinio variklio valdymas / papildomas elektrinis šildytuvas / energijos paskirstymas) - saugiklių negalima pakeisti atskirai.
• 21. Garso signalas 1 - už buferio.
• 22. Garso signalas 2 - už buferio.
• 23. Prietaisų skydelio valdymo blokas.
• 24. Posūkio signalo / avarinio signalo relė - daugiafunkciniame valdymo modulyje 2.
• 25. Šviesos jutiklis.
• 26. Daugiafunkcinis valdymo modulis 1 - pritvirtintas prie prietaisų skydelio saugiklių / relių dėžės. Funkcijos: oro kondicionierius, centrinis užraktas, elektra valdomi langai, priekinių žibintų plovikliai, durų veidrodėlių atitirpinimas, priekinio stiklo plovimo purkštukų šildytuvai, galinio lango plovimas, saulės užuolaida, priekinio stiklo valytuvai.
• 27. Daugiafunkcinis valdymo modulis 2 - funkcijos: centrinis užraktas, elektra valdomi langai, priešrūkiniai žibintai, priekiniai žibintai, adaptyvūs priekiniai žibintai, priekinių žibintų diapazono valdymas, durų veidrodėlių atitirpinimas, posūkio signalai / avariniai žibintai, prietaisų skydelio apšvietimas, galiniai žibintai, atbulinės eigos žibintai.
• 28. Daugiafunkcinis valdymo modulis 3 - už prietaisų skydelio. Funkcijos: apsaugos sistema, centrinis užraktas, imobilizatorius, starteris, vairo kolonėlės užraktas.
• 29. Daugiafunkcinis valdymo modulis 4 - funkcijos: apsaugos sistema, salono apšvietimas, stoglangis.
• 30. Daugiafunkcinis valdymo modulis 5 - bagažinės skyriuje, po grindimis (dešinėje). Funkcijos: centrinio užrakto ir variklio paleidimo nuotolinis valdymas.
• 31. Multimedijos valdymo blokas.
• 32. Navigacijos sistemos valdymo blokas.
• 33. Navigacijos sistemos imtuvas.
• 34. Aplinkos temperatūros jutiklis.
• 35. Parkavimo sistemos valdymo blokas - bagažinės skyriuje, po grindimis (dešinėje).
• 36. Parkavimo sistemos garsiakalbis, priekinis - po prietaisų skydeliu.
• 37. Parkavimo sistemos garsiakalbis, galinis - bagažinės skyriaus dešinėje pusėje.
• 38. Vairo stiprintuvo valdymo modulis (aktyvus vairavimas) - galinio kairiojo priekinio rato arkos gale.
• 39. Sėdynės reguliavimo valdymo blokas 1 - po vairuotojo sėdyne.
• 40. Sėdynės reguliavimo valdymo blokas 2 - po keleivio sėdyne.
• 41. Šildomos vairuotojo sėdynės valdymo blokas - po sėdyne.
• 42. Keleivio sėdynės šildymo valdymo blokas - po sėdyne.
• 43. Vairo kolonėlės elektros valdymo blokas.
• 44. Stoglangio elektros valdymo blokas.
• 45. SRS elektroninis valdymo blokas.
• 46. Kėbulo aukščio jutiklis (priekinis dešinysis).
• 47. Kėbulo aukščio jutiklis (galinis dešinysis).
• 48. Daugiafunkcinio jungiklio valdymo blokas (i-drive).
• 49. Telematikos blokas - bagažinės skyriuje, po grindimis.
• 50. Telefono transiveris (Bluetooth) - po prietaisų skydeliu.
• 51. Priekabos elektros valdymo blokas - bagažinės skyriuje, po grindimis (dešinėje).
• 52. Elektroninis transmisijos valdymo blokas - ant pavarų dėžės.
• 53. Balso aktyvavimo blokas - bagažinės skyriuje, po grindimis.
• 54. Lietaus jutiklis (priekinio stiklo valytuvas).

Saugiklių ir relių dėžės

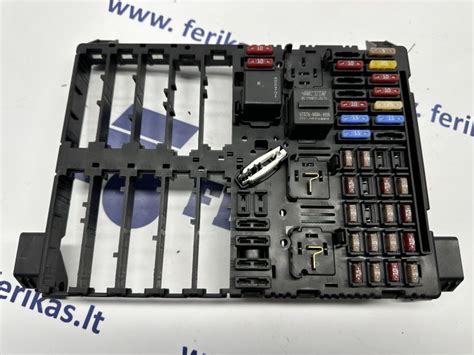

Keleivių salono saugiklių dėžė

Pagrindinė saugiklių ir relių dėžė yra už pirštinių dėžės keleivio pusėje. Norėdami prie jos prieiti, reikia nuimti apsauginį dangtį. Tiksli vienetų paskirtis nurodyta specialioje brošiūroje, esančioje saugumo durelėse.

Keleivių salono relių schema

Šiose relių schemose nurodyta jų funkcija:

• R1 - Priekinio stiklo valytuvo variklis 2 (įtrauktas į saugiklių / relių plokštę).
• R2 - Priekinio stiklo valytuvas 1.
• R3 - Galinio lango relė.
• R4 - Galinio valytuvo relė.
• R5 - Kuro siurblio relė (FP) (saugiklių / relių korpuse) - jei sumontuota.
• R6 - Grandinės 2 atjungimo relė (saugiklių / relių korpuse) - jei sumontuota.
• R7 - Pagrindinio uždegimo jungiklio relė (saugiklių / relių korpuse).
• R8 - Grandinės pertraukiklio relė 1.
• R9 - Priekinių žibintų ploviklio siurblio relė.
• R10 - Antrinės oro pompos relė (AIR).

Keleivių salono saugiklių schema

Saugiklių ir relių paskirtis gali skirtis priklausomai nuo pagaminimo metų ir elektros įrangos lygio.

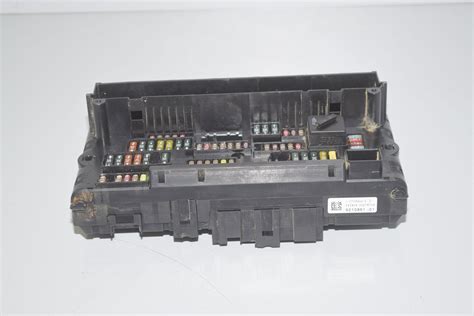

Variklio skyriaus saugiklių dėžė

Variklio skyriuje dešinėje pusėje gali būti sumontuotas variklio valdymo blokas, kuriame gali būti keletas saugiklių ir relių. Saugiklių ir relių paskirstymas gali skirtis nuo pateikto ir priklausyti nuo variklio tipo bei pagaminimo metų.

Variklio skyriaus saugiklių schema

Variklio skyriaus relės

• A6000 - DME valdymo blokas.
• K6300 - Pagrindinė DDE sistemos relė.
• K6319 - Relė Valvetronic (VVT).
• K6327 - Purkštukų relė.
• K6539 - Relė karterio ventiliacijos sistemos šildymui.

Bagažinės skyriaus saugiklių dėžė

Bagažinės skyriuje, akumuliatoriaus dangtelyje, taip pat gali būti didelės galios saugikliai.
