BMW E46 serija, gaminta nuo 1998 iki 2006 metų, yra gerai žinoma dėl savo patikimumo ir vairavimo malonumo. Tačiau, kaip ir bet kuris automobilis, E46 kartais susiduria su elektros problemomis. Saugikliai atlieka gyvybiškai svarbų vaidmenį apsaugant automobilio elektros grandines nuo perkrovų ir trumpųjų jungimų. Šis vadovas skirtas padėti BMW E46 savininkams suprasti saugiklių paskirtį ir vietą, identifikuoti ir pakeisti perdegusius saugiklius.

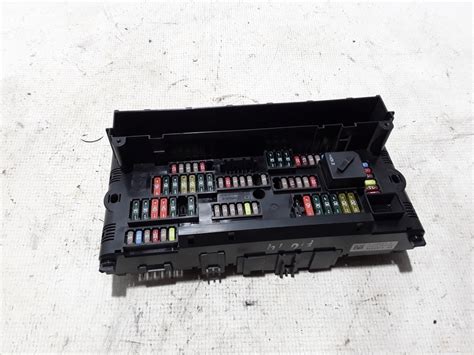

Saugiklių Dėžutės Vieta BMW E46
BMW E46 automobilyje yra dvi pagrindinės saugiklių dėžutės:
- Salono Saugiklių Dėžutė: Paprastai randama po daiktadėže (pirštinių dėžute) keleivio pusėje. Norėdami ją pasiekti, atidarykite daiktadėžę ir atlaisvinkite fiksatorius, kad galėtumėte ją nuleisti žemyn. Taip pat gali būti vairuotojo pusėje, po prietaisų skydeliu. Ant dangtelio vidinės pusės dažnai būna saugiklių schema.
- Variklio Skyriaus Saugiklių Dėžutė: Paprastai randama variklio skyriuje, šalia akumuliatoriaus arba ant priekinio sparno.
Kiekvienos dėžutės vieta gali šiek tiek skirtis priklausomai nuo konkretaus modelio ir gamybos metų.
Saugiklių Schema ir Reikšmės
Kiekvienoje saugiklių dėžutėje turėtų būti schema, nurodanti kiekvieno saugiklio numerį ir paskirtį. Jei schemos nėra, ją galima rasti automobilio savininko vadove arba internete. Žemiau pateikiama išsami BMW E46 saugiklių sąrašo apžvalga, tačiau atminkite, kad ji gali skirtis priklausomai nuo modelio ir įrangos lygio.
Svarbu: Prieš keičiant saugiklį, visada išjunkite automobilio degimą ir įsitikinkite, kad pakeičiate saugiklį tokios pačios amperų vertės saugikliu. Naudojant didesnės amperų vertės saugiklį, galite sugadinti elektros grandinę.
Salono Saugiklių Dėžutės Schema (Bendras Pavyzdys)
Šiame skyriuje pateikiamas pavyzdys, kaip gali atrodyti salono saugiklių dėžutės schema. Konkretūs saugiklių numeriai ir amperai gali skirtis. (Atkreipkite dėmesį, kad ši schema yra tik pavyzdys ir gali skirtis nuo jūsų automobilio schemos. Visada patikrinkite savo automobilio dokumentaciją.)
| Saugiklio Nr. | Amperai | Paskirtis |
|---|---|---|
| 1 | 5A | Garso relė, Salono apšvietimas |
| 2 | 7.5A | Valdymo blokas (ECU) |
| 3 | 10A | Posūkio signalai |
| 4 | 15A | Centrinis užraktas, Stabdžių žibintai |
| 5 | 20A | Garso sistema, Langų kėlikliai |
| 6 | 25A | Valytuvai, Šildomas galinis stiklas |
| 7 | 30A | Elektriniai langai, Sėdynių šildymas |
| 8 | 5A | Prietaisų skydelis |
| 9 | 7.5A | Oro kondicionierius |
| 10 | 10A | Signalizacija |
| 11 | 15A | Stabdžių žibintai |
| 12 | 20A | Valytuvai |
| 13 | 25A | Elektra valdomi veidrodėliai |
| 14 | 30A | Elektra valdomas stoglangis (jei yra) |
| 15 | 5A | Diagnostikos jungtis (OBD) |
| 16 | 5A | Diagnostikos jungtis |
| 17 | 7.5A | Oro pagalvės |
| 18 | 10A | Prietaisų skydelis |
| 19 | 15A | Tolimosios šviesos (kairė) |
| 20 | 15A | Tolimosios šviesos (dešinė) |
| 21 | 15A | Artimosios šviesos (kairė) |
| 22 | 15A | Artimosios šviesos (dešinė) |
| 23 | 7.5A | Numerio apšvietimas |
| 24 | 5A | Automatinė pavarų dėžė |
| 25 | 30A | Elektrinis kuro siurblys |
| 26 | 5A | Šildomi veidrodėliai |
| 27 | 7.5A | Parkavimo jutikliai |
| 28 | 30A | Elektrinis vairo stiprintuvas (jei yra) |
| 29 | 5A | Navigacijos sistema |
| 30 | 7.5A | Telefono sistema |
| 31 | 10A | Klimato kontrolė |
| 32 | 20A | Cigaretės pridegiklis |
| 33 | 7.5A | Lietaus jutiklis |
| 34 | 15A | Rūko žibintai |
| 35 | 30A | Signalizacija, visų ratų pavara: ABS / DSC blokas, kabrioletas: relė, kabrioleta viršutinė pavara |
| 36 | 50A | Antrinio oro siurblio relė |
| 37 | 50A | Iki 1998 09: Šildymo ventiliatoriaus relė; 1998 09-1999 09: Ventiliatoriaus jungiklis (su IHS), Kompresoriaus išėjimo pakopa (su IHKA); Nuo 1999 09: Elektrinis ventiliatorius |
| 38 | 10A | Rūko žibintų relė |
| 39 | 5A | Siųstuvas-imtuvas/įkrovimo elektronika (įvairūs modeliai ir metai), Kompensatorius, Pagrindinė telefono sąsaja, Balso įvestis, Ištraukimo dėžutė, Oro skirstytuvas, Universalus elektroninis įkrovimo ir laisvų rankų ryšio modulis (ULF) |
| 40 | 5A | Be visų varančiųjų ratų (iki 2001 09): Pavaros įjungimo indikatorius; Be visų varančiųjų ratų (2001-09-09): Vairo kampo jutiklis, DSC Pavaros indikatorius (tik JAV); Visų ratų pavara: vairo kampo jutiklis, DSC |
| 41 | 30A | Borto monitoriaus valdymo blokas, Galios stiprintuvas, Radijo valdymo blokas, CD keitiklis, Žemųjų dažnių garsiakalbio dėžutė, Navigacijos kompiuteris, Vaizdo modulio valdymo blokas, Perjungimo centras |
| 42 | 30A | Perjungimo centras, Šildomas vairas (jei yra) |
| 43 | 5A | Prietaisų skydelio valdymo blokas, Duomenų ryšio jungtis (tik JAV) |
| 44 | 20A | Priekabos lizdas, Automobilio kompiuteris |
| 45 | 20A | Universalas: pertraukiamo valytuvo/plovimo valdymo blokas, gale, Radijo imtuvas |
| 46 | 20A | Kabrioletas minkšto viršaus valdymo blokas, Liuko modulio valdymo blokas, Kabrioleto viršutinė relė 1, Centrinis informacijos ekranas |
| 47 | 15A (iki 1999 03), 20A (nuo 1999 03) | Iki 1999 03: Cigarečių žiebtuvėlis priekyje; Nuo 1999 03: Cigarečių žiebtuvėlis, priekis, Kairysis daiktadėžės skyrius (išskyrus Touring), Dešinės pusės daiktadėžė (išskyrus Touring), 12V lizdas, Kuro siurblys (papildomas) |
| 48 | 30A | Bendras modulio valdymo blokas, Cigaretės pridegiklis (galinis) |
| 49 | 5A | Bendras modulio valdymo blokas, AM / FM antenos stiprintuvas (su nuotoliniu centriniu užraktu), Daugiafunkcinis valdymo modulis |
| 50 | 25A (iki 1999 09), 40A (nuo 1999 09) | Iki 1999 09: Užvedimo jungiklis; Nuo 1999-09: Ventiliatoriaus jungiklis (su šildytuvo valdymu), Ventiliatoriaus išėjimo pakopa (be šildytuvo valdymų), Daugiafunkcinis valdymo blokas, garso išvesties stiprintuvas |
| 51 | 30A | Priekinių žibintų plovimo modulis, Automatinė pavarų dėžė (papildoma) |
| 52 | 30A | Bendras modulio valdymo blokas, Variklio aušinimo ventiliatorius |
| 53 | 30A | ABS/ASC blokas, Oro kondicionieriaus kompresorius |
| 54 | 15A (kuro siurblio relė), 25A (DDE4.0), 20A (DDE5.0), 1MS45 (EKPS) | Kuro siurblio relė (1 ir 125 DDE4.0 / 20 DDE5.0), Kuro siurblio valdymas (EKPS), Degimo ritės |
| 55 | 15A | Garso relė, Stabdžių sistemos valdymo blokas |
| 56 | 30A | ABS/ASC blokas, Šviesų aukščio reguliavimas |
| 57 | 5A | Valdymo blokas, skirtas sulankstyti išorinius veidrodėlius, Vairuotojo pusės veidrodėlio atminties valdymo blokas (iki 2003-03), Priekinio keleivio pusės veidrodėlio atminties valdymo blokas (iki 2003 m.), Vairuotojo pusės išorinis veidrodėlis su atmintimi (nuo 2003-03), Priekinio keleivio išorinis veidrodėlis su atmintimi (nuo 2003-03), Vairuotojo durų lango pakėlimo variklis su apsaugos nuo suspaudimo funkcija (nuo 2003 m.), Adaptyvinės šviesos |
| 58 | 20A | Galinio lango valytuvas |
| 59 | 30A | Elektrinis vandens siurblys |
| 60 | 5A | Padangų slėgio stebėjimo sistema |
| 61 | 7.5A | Valdymo blokas (variklis, papildomas) |
| 62 | 10A | Kuro purkštukai (papildomi) |
| 63 | 20A | Sėdynių atminties funkcija |
| 64 | 30A | Elektriniai veidrodėliai |
| 65 | 5A | Vairuotojo pusės kosmetinio veidrodėlio apšvietimas, Keleivio pusės kosmetinio veidrodėlio lemputė, Kabrioletas minkšto viršaus valdymo blokas, Pagalbos iškvietimo sistema |
| 66 | 7.5A | Aktyvus vairavimas |
| 67 | 15A | Automatinis bagažinės atidarymas |
| 68 | 20A | Šildomi purkštukai |
| 69 | 30A | Panoraminis stoglangis |
| 70 | 5A | Naktinio matymo sistema |
| 71 | 7.5A | Valdymo blokas (stoglangis) |
| 72 | 10A | Valdymo blokas (sėdynės) |
| 73 | 20A | Valdymo blokas (durys) |
| 74 | 30A | Valdymo blokas (vairas) |
| 75 | 5A | Radijo valdymo blokas, AM / FM antenos stiprintuvas (su nuotoliniu centriniu užraktu), Borto monitoriaus valdymo blokas, Erdvinio garso jungiklis, Sąsaja, Navigacijos kompiuteris, GPS imtuvas, Siųstuvas-imtuvas/įkrovimo elektronika, Mygtukas, sulankstomas minkštas viršus uždarytas, Telefonas su pagrindine sąsaja, Balso įvestis, Įvairovė, Ištraukimo dėžutė, Telematikos valdymo blokas (TCU-Everest), Universalus elektroninis įkrovimo ir laisvų rankų ryšio modulis (ULF), Valdymo blokas (oro kondicionierius) |

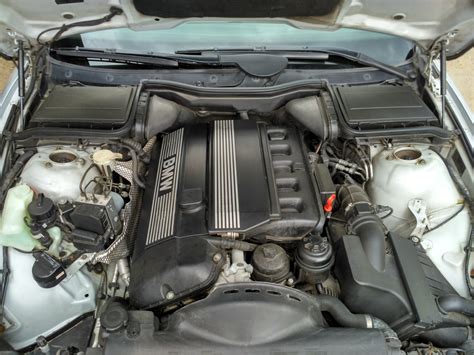

Variklio Skyriaus Saugiklių Dėžutės Schema (Bendras Pavyzdys)
Šiame skyriuje pateikiamas pavyzdys, kaip gali atrodyti variklio skyriaus saugiklių dėžutės schema. Konkretūs saugiklių numeriai ir amperai gali skirtis.
| Saugiklio Nr. | Amperai | Paskirtis |
|---|---|---|
| 1 | 20A | Variklio valdymo blokas (ECU) |
| 2 | 30A | Kuro siurblys |
| 3 | 40A | ABS sistema |
| 4 | 50A | Generatorius |
| 5 | 60A | Starteris |
| 6 | 20A | Žibintai (artimosios šviesos) |
| 7 | 30A | Žibintai (tolimosios šviesos) |
| 8 | 40A | Ventiliatorius |
| 9 | 50A | Automatinė pavarų dėžė (jei yra), Nuosekli mechaninė transmisija |
| 10 | 60A | Pagrindinis maitinimo saugiklis |
| 11 | 20A | Degimo ritės |
| 12 | 30A | Purkštukai |
| 33 | 5A | Iki 2001 m. 09: Šviesos perjungimo centro valdymo blokas, Prisitaikantis posūkių apšvietimo valdymo blokas (kabrioletas) |
| 34 | 5A | Prietaisų skydelio valdymo blokas, Kuro siurblio valdymas (EKPS) (tik MS45) |
Galinio Valytuvo Saugiklis
BMW E46 Touring modeliuose, atsižvelgiant į pateiktą informaciją, galinio pertraukiamo valytuvo/plovimo valdymo blokas yra susijęs su saugikliu Nr. 45, kurio nominali srovė yra 20A.
Kaip pakeisti valytuvai BMW 3 (E46) [PAMOKA AUTODOC]
Kaip Patikrinti ir Pakeisti Saugiklį
Jei įtariate, kad saugiklis yra perdegęs, galite jį patikrinti keliais būdais:
- Vizualinis Patikrinimas: Išimkite saugiklį ir apžiūrėkite jį. Jei viela saugiklio viduje yra nutrūkusi, saugiklis yra perdegęs.
- Testeris: Naudokite multimetrą arba specialų saugiklių testerį, kad patikrintumėte, ar saugiklis praleidžia elektros srovę.
Saugiklio keitimas:
- Išjunkite automobilio degimą.
- Atidarykite atitinkamą saugiklių dėžutę.
- Nustatykite perdegusį saugiklį (vizualiai arba testeriu).
- Išimkite perdegusį saugiklį (naudokite specialų saugiklių ištraukiklį, jei toks yra).
- Įdėkite naują saugiklį, kuris yra tokios pat amperų vertės kaip ir perdegęs.
Svarbu: Nenaudokite didesnės amperų vertės saugiklio, nes tai gali sugadinti elektros sistemą. Uždarykite saugiklių dėžutę. Patikrinkite, ar problema išspręsta. Jei saugiklis vėl perdega, tai gali reikšti rimtesnę elektros problemą, kurią turėtų išspręsti kvalifikuotas mechanikas.
Dažniausios Saugiklių Problemos ir Priežastys
Perdegę saugikliai dažnai rodo, kad yra problema elektros sistemoje. Štai kelios dažniausios priežastys:
- Trumpasis Jungimas: Dažniausia perdegusių saugiklių priežastis. Gali atsirasti dėl pažeistos izoliacijos, atsilaisvinusių laidų arba netinkamai sumontuotų priedų.
- Perkrova: Atsiranda, kai per daug elektros prietaisų naudoja tą patį grandinės saugiklį.
- Senėjimas: Saugikliai gali perdegti dėl natūralaus senėjimo.
- Drėgmė ir Korozija: Drėgmė ir korozija gali pažeisti saugiklius ir sukelti trumpuosius jungimus.
Bendros Elektros Problemos ir Saugikliai
Žemiau pateikiami keli pavyzdžiai, kaip tam tikri saugikliai gali būti susiję su bendromis BMW E46 elektros problemomis:
- Salono apšvietimas neveikia: Patikrinkite saugiklį Nr. 1.
- Langų valytuvai neveikia: Patikrinkite saugiklį Nr. 6.
- Elektriniai langai neveikia: Patikrinkite saugiklį Nr. 7.
- Cigarečių pridegiklis neveikia: Patikrinkite saugiklį Nr. 32.
- Stabdžių žibintai neveikia: Patikrinkite saugiklį Nr. 4.
- Kuro siurblys neveikia: Patikrinkite saugiklį Nr. 2 (variklio skyriuje) arba Nr. 25.
Patarimai ir Atsargumo Priemonės
- Visada naudokite tinkamos amperų vertės saugiklius.
- Niekada nenaudokite didesnės amperų vertės saugiklių, nes tai gali sukelti gaisrą arba sugadinti elektros sistemą.
- Jei saugiklis nuolat perdega, kreipkitės į kvalifikuotą elektriką, kad jis nustatytų problemą.
- Reguliariai tikrinkite saugiklius, ar nėra korozijos ir pažeidimų.
- Turėkite atsarginių saugiklių komplektą automobilyje.
- Jei nesate tikri dėl savo gebėjimų atlikti elektros darbus, kreipkitės į profesionalų.
