Šiame straipsnyje pateikiama išsami instrukcija, kaip pakeisti alkūninio veleno skriemulį BMW E46 automobilyje. Atsižvelgiama į įvairius aspektus, pradedant nuo reikalingų įrankių ir saugos priemonių iki žingsnis po žingsnio instrukcijų ir naudingų patarimų. Straipsnis skirtas tiek pradedantiesiems, tiek patyrusiems mechanikams, siekiant užtikrinti sėkmingą ir saugų skriemulio keitimą. Atminkite, kad neteisingas montavimas gali sukelti rimtų variklio gedimų, todėl jei nesate tikri dėl savo sugebėjimų, geriau kreipkitės į kvalifikuotą mechaniką.
Kas yra alkūninio veleno skriemulys ir kodėl jį reikia keisti?
Alkūninio veleno skriemulys, dar vadinamas škyvu, yra svarbi variklio dalis. Jis yra pritvirtintas prie alkūninio veleno priekio ir per diržą perduoda galią į įvairius priedus, tokius kaip generatorius, vairo stiprintuvas, oro kondicionierius ir vandens pompa. Skriemulys ne tik perduoda galią, bet ir veikia kaip vibracijos slopintuvas, mažindamas alkūninio veleno sukeltas vibracijas ir apsaugodamas variklį nuo pažeidimų. Šis diskas gauna sukimosi energiją iš alkūninio veleno ir perduoda ją kitiems komponentams per diržo sistemą, generuodamas sukimo momentą ir mechaninę galią generatoriui.
Galimi gedimai ir jų priežastys
Skriemulys gali sugesti dėl įvairių priežasčių:
- Natūralus susidėvėjimas: Kaip ir bet kuri kita besisukanti dalis, skriemulys laikui bėgant susidėvi. Guma, naudojama vibracijoms slopinti, gali sukietėti, suskilinėti ar atsisluoksniuoti. Skriemulys susideda iš dviejų dalių, atskirtų guminiu amortizatoriumi. Laikui bėgant guma gali susidėvėti, dėl ko skriemulys gali atsiskirti.
- Pažeidimai: Skriemulys gali būti pažeistas dėl smūgių, pavyzdžiui, atsitrenkus į kliūtį kelyje.
- Diržo problemos: Netinkamai įtemptas ar susidėvėjęs diržas gali sukelti per didelę apkrovą skriemuliui ir jį pažeisti.
- Alyvos nutekėjimas: Alyva, patekusi ant skriemulio, gali pažeisti gumines dalis ir sutrumpinti jo tarnavimo laiką.
Sugedusio skriemulio požymiai ir diagnostika
Jei įtariate, kad jūsų BMW alkūninio veleno skriemulys yra sugedęs, svarbu atlikti tinkamą diagnostiką. Dažniausi gedimo požymiai ir diagnostikos būdai:
- Vibracija: Padidėjusi variklio vibracija, ypač tuščiąja eiga. Padidėjusi variklio vibracija gali būti susijusi su skriemulio vibracijos slopintuvo gedimu.
- Triukšmas: Keisti garsai, tokie kaip cypimas, švilpimas ar barškėjimas, sklindantys iš variklio priekio. Čirpimas, cypimas ar kitas neįprastas triukšmas iš variklio srities, ypač kai variklis veikia tuščiąja eiga.
- Diržo nuslydimas: Diržas gali nuslysti nuo skriemulio, sukeldamas problemų su generatoriumi, vairo stiprintuvu ar oro kondicionieriumi. Per didelis pagalbinių įrenginių diržo nusidėvėjimas arba nutrūkimas.
- Vizualiniai pažeidimai: Matomi įtrūkimai, atsisluoksniavimai ar kiti pažeidimai ant skriemulio paviršiaus. Fiziniai pažeidimai, tokie kaip įtrūkimai, įskilimai arba atskilusios dalys, akivaizdžiai rodo skriemulio gedimą.
- Generatoriaus, vairo stiprintuvo ar oro kondicionieriaus problemos: Jei skriemulys slysta arba netinkamai perduoda galią, gali atsirasti problemų su minėtais priedais.
- Diržo įtempimo patikrinimas: Įsitikinkite, kad diržas tinkamai įtemptas. Per laisvas ar per stipriai įtemptas diržas gali sugadinti skriemulį.
- Specializuota diagnostika: Kai kuriais atvejais gali prireikti specializuotos diagnostikos, pavyzdžiui, stetoskopu klausytis skriemulio garsų arba naudoti vibracijos analizatorių vibracijai matuoti.
Ignoruojant sugedusį skriemulį, galima patirti rimtų variklio pažeidimų, įskaitant variklio perkaitimą, vairo stiprintuvo gedimą ir net alkūninio veleno lūžį, todėl svarbu jį pakeisti, kai tik pastebimi gedimo požymiai.
Reikalingi įrankiai ir medžiagos
Prieš pradedant keitimą, įsitikinkite, kad turite visus reikalingus įrankius ir medžiagas:
- Naujas alkūninio veleno skriemulys: Būtinai įsigykite tinkamą skriemulį savo BMW E46 modeliui ir varikliui. Patikrinkite OEM numerį (Original Equipment Manufacturer) arba pasikonsultuokite su autodalių pardavėju. Rinkitės tik patikimų gamintojų skriemulius. Pigūs, nekokybiški skriemuliai gali greitai susidėvėti ir sukelti problemų.
- Raktų rinkinys: Reikės įvairių dydžių raktų, įskaitant galvutes.
- Torx raktų rinkinys: Gali prireikti Torx raktų tam tikriems varžtams atsukti.
- Veržliaraktis: Reikalingas alkūninio veleno skriemulio varžtui atsukti. Gali prireikti ilgo veržliarakčio, kad būtų pakankamai jėgos.
- Skriemulio fiksavimo įrankis: Šis įrankis padeda užfiksuoti alkūninį veleną, kad būtų galima atsukti skriemulio varžtą. Konkretaus E46 modelio fiksavimo įrankis gali skirtis.
- Diržo nuėmimo įrankis (nebūtina, bet palengvina darbą): Šis įrankis padeda nuimti ir uždėti diržą.
- Sukimo momento raktas: Būtinas priveržti skriemulio varžtą iki reikiamo sukimo momento.
- Apsauginiai akiniai: Saugokite akis nuo purvo ir nuolaužų.
- Pirštinės: Apsaugokite rankas nuo purvo ir aštrių briaunų.
- Domkratas ir atramos: Pakelkite automobilį ir saugiai jį paremkite.
- Blokavimo kaladėlės: Užblokuokite galinius ratus, kad automobilis nesislinktų.
- Valiklis: Naudokite valiklį, kad nuvalytumėte skriemulio tvirtinimo paviršių.
- Serviso vadovas (rekomenduojama): Serviso vadovas pateikia išsamią informaciją apie jūsų konkretų automobilio modelį ir variklį.
- Naujas alkūninio veleno varžtas: Rekomenduojama keisti varžtą kiekvieną kartą keičiant skriemulį, nes varžtas gali būti paveiktas įtempimų ir prarasti savo stiprumą.
Saugos priemonės
Prieš pradedant bet kokius darbus su automobiliu, būtina laikytis saugos priemonių:
- Atjunkite akumuliatorių: Atjunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte elektros smūgio ir atsitiktinio variklio užvedimo.
- Užblokuokite ratus: Užblokuokite galinius ratus, kad automobilis nesislinktų.
- Pakelkite automobilį saugiai: Naudokite domkratą ant tinkamų kėlimo taškų ir paremkite automobilį atramomis. Niekada nedirbkite po automobiliu, kuris paremtas tik domkratu.
- Apsauginiai akiniai ir pirštinės: Visada dėvėkite apsauginius akinius ir pirštines, kad apsaugotumėte akis ir rankas.
- Dirbkite gerai vėdinamoje vietoje: Jei dirbate garaže, įsitikinkite, kad jis gerai vėdinamas.
- Laikykitės atokiau nuo judančių dalių: Kai variklis veikia, laikykitės atokiau nuo judančių dalių, tokių kaip diržas ir skriemulys.
Žingsnis po žingsnio instrukcija
Ši instrukcija yra bendra ir gali šiek tiek skirtis priklausomai nuo jūsų konkretaus BMW E46 modelio ir variklio. Visada pasikonsultuokite su serviso vadovu, kad gautumėte tikslią informaciją.
1. Paruošimas
- Atjunkite neigiamą akumuliatoriaus gnybtą.
- Užblokuokite galinius ratus.
- Pakelkite automobilio priekinę dalį ir saugiai paremkite atramomis.
- Nuimkite apatinę variklio apsaugą (jei yra).
- Gana dažnai tokius darbus reikia pradėti nuimant dešinįjį ratą.
- Reikia pasiruošti, kad priklausomai nuo automobilio modelio teks išimti aušinimo skysčio baką, oro filtro bloką, galbūt radiatorių ir beveik visada ratą.
- Nuimkite ventiliatorių (jei reikia): Kai kuriuose BMW E60 modeliuose, norint pasiekti alkūninio veleno skriemulį, reikia nuimti ventiliatorių. Jei reikia, naudokite reikiamą įrankį, kad atlaisvintumėte ventiliatoriaus sankabą ir nuimkite ventiliatorių.
2. Diržo nuėmimas
- Raskite diržo įtempiklį. Jis gali būti automatinis arba rankinis.
- Jei įtempiklis automatinis, naudokite veržliaraktį, kad atlaisvintumėte įtempiklį ir nuimtumėte diržą.
- Jei įtempiklis rankinis, atlaisvinkite varžtą, kuris laiko įtempiklį, ir nuimkite diržą.
- Atidžiai apžiūrėkite diržą, ar nėra susidėvėjimo požymių. Jei reikia, pakeiskite diržą nauju.
- Jei jaučiatės nepatogiai dėl vairo stiprintuvo diržo, jį taip pat susilpninkite.
3. Skriemulio varžto atsukimas
Tai gali būti sunkiausias etapas. Alkūninio veleno skriemulio varžtas paprastai yra priveržtas labai stipriai.
- Naudokite skriemulio fiksavimo įrankį, kad užfiksuotumėte alkūninį veleną. Tai neleis alkūniniam velenui suktis, kai bandysite atsukti varžtą.
- Uždėkite veržliaraktį ant skriemulio varžto. Gali prireikti ilgo veržliarakčio, kad būtų pakankamai jėgos.
- Atsukite varžtą. Jei varžtas labai užsispyręs, galite pabandyti jį atlaisvinti naudodami plaktuką ir kaltą arba specialų varžtų atlaisvinimo skystį (pvz., WD-40).
- Galvos dydžiai, priklausomai nuo transporto prekės ženklo, paprastai svyruoja nuo 14 iki 38.
4. Skriemulio nuėmimas
- Atsukę varžtą, nuimkite skriemulį nuo alkūninio veleno.

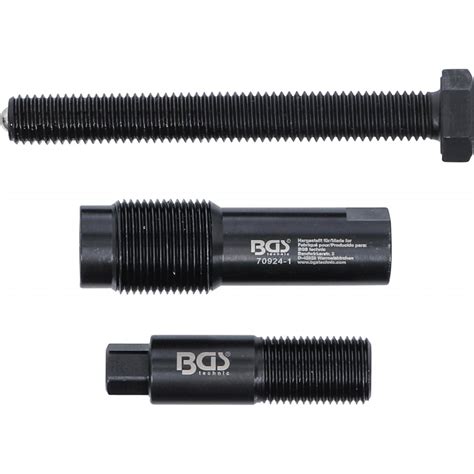

- Jei skriemulys užstrigęs, galite naudoti specialų skriemulio nuėmimo įrankį (traukiklį). Niekada nenaudokite žandikaulio traukiklio, kad nuimtumėte savo transporto priemonės alkūninio veleno skriemulį, nes tai gali pažeisti guminį sandarinimo žiedą. Naudokite tik rekomenduojamą skriemulio nuėmimo įrankį, kad sumažintumėte slėgį, susikaupusį ant guminio žiedo.
- Apžiūrėkite alkūninio veleno priekinę dalį, ar nėra pažeidimų.
- Nuvalykite skriemulio tvirtinimo paviršių valikliu.
- Patikrinkite alkūninio veleno būklę. Įsitikinkite, kad nėra jokių pažeidimų, tokių kaip įtrūkimai ar deformacija. Jei pastebėjote kokių nors pažeidimų, būtina juos pašalinti prieš tęsiant darbus.
5. Naujo skriemulio montavimas
- Uždėkite naują skriemulį ant alkūninio veleno. Įsitikinkite, kad skriemulys tinkamai priglunda ir yra visiškai uždėtas.
- Uždėkite naują skriemulio varžtą. Naudojant seną varžtą, gali atsirasti problemų dėl sukimo momento ir varžtas gali nutrūkti.
- Naudodami sukimo momento raktą, priveržkite varžtą iki reikiamo sukimo momento, nurodyto serviso vadove. Labai svarbu priveržti varžtą tinkamai, kad skriemulys neatsilaisvintų ir nepažeistų variklio. Per stipriai priveržtas varžtas gali nutrūkti, o per silpnai priveržtas gali atsilaisvinti, sukeldamas rimtų variklio gedimų.
- Nuimkite skriemulio fiksavimo įrankį.
6. Diržo uždėjimas
- Uždėkite diržą atgal ant skriemulių, laikydamiesi diržo schemos. Diržo schema paprastai būna nurodyta ant variklio skyriaus lipduko arba serviso vadove.
- Naudokite veržliaraktį, kad atlaisvintumėte įtempiklį ir uždėtumėte diržą.
- Patikrinkite, ar diržas tinkamai uždėtas ant visų skriemulių.
7. Baigiamieji darbai
- Uždėkite apatinę variklio apsaugą (jei buvo nuimta).
- Sumontuokite ventiliatorių (jei nuėmėte).
- Nuleiskite automobilį ant žemės.
- Prijunkite neigiamą akumuliatoriaus gnybtą.
- Užveskite variklį ir patikrinkite, ar nėra neįprastų garsų ar vibracijų. Taip pat patikrinkite, ar diržas tinkamai veikia ir ar skriemulys nesisuka kreivai.
- Atlikite bandomąjį važiavimą, kad įsitikintumėte, jog viskas veikia tinkamai.
Svarbūs patarimai ir dažniausiai pasitaikančios klaidos
Sėkmingai pakeitus alkūninio veleno skriemulį, jūsų BMW E46 vėl veiks sklandžiai ir patikimai. Nepamirškite laikytis saugos priemonių ir naudoti tinkamus įrankius.
Patarimai ir gudrybės
- Fotografuokite: Prieš nuimdami diržą, nufotografuokite jo išdėstymą, kad vėliau būtų lengviau jį uždėti atgal.
- Naudokite tinkamus įrankius: Naudojant tinkamus įrankius, darbas bus lengvesnis ir saugesnis.
- Būkite kantrūs: Skriemulio varžtas gali būti labai užsispyręs, todėl būkite kantrūs ir nebandykite jo atsukti jėga.
- Patikrinkite kitas dalis: Keisdami skriemulį, patikrinkite ir kitas dalis, tokias kaip diržas, įtempiklis ir skriemuliai. Jei reikia, pakeiskite ir jas.
- Pasikonsultuokite su specialistu: Jei nesate tikri dėl savo gebėjimų, geriau pasikonsultuoti su specialistu.
- Varžto keitimas: Visada rekomenduojama keisti alkūninio veleno varžtą kiekvieną kartą keičiant skriemulį.
- Paviršiaus valymas: Kruopščiai išvalykite alkūninio veleno paviršių, kur priglus naujas skriemulys. Tai užtikrins gerą kontaktą tarp skriemulio ir veleno.
- Vibracijos slopinimas: Jei po skriemulio pakeitimo pastebėjote padidėjusią vibraciją variklyje, gali būti, kad problema yra susijusi su kitais variklio komponentais, tokiais kaip balansiniai velenai arba smagratis.
Dažniausiai pasitaikančios klaidos
- Netinkamas sukimo momentas: Per stipriai arba per silpnai priveržtas skriemulio varžtas gali sukelti problemų. Visada naudokite sukimo momento raktą ir priveržkite varžtą iki reikiamo sukimo momento.
- Seno varžto naudojimas: Naudojant seną alkūninio veleno varžtą.
- Netinkamas diržo uždėjimas: Netinkamai uždėtas diržas gali nuslysti arba sugesti. Visada patikrinkite, ar diržas tinkamai uždėtas ant visų skriemulių.
- Ignoruojami susidėvėję komponentai: Keisdami skriemulį, patikrinkite ir kitas dalis, tokias kaip diržas, įtempiklis ir skriemuliai. Jei reikia, pakeiskite ir jas.
- Alkūninio veleno nefiksavimas: Bandant atsukti ar priveržti varžtą neužfiksavus alkūninio veleno.
- Netinkamas skriemulys: Uždėjus netinkamą skriemulį, kuris netinka jūsų konkrečiam BMW E46 modeliui ir varikliui.
- Paviršiaus nevalymas: Neišvalius alkūninio veleno paviršiaus prieš montuojant naują skriemulį.
BMW E46 alkūninio veleno skriemulys
Alkūninio veleno padėties daviklis
Šalia alkūninio veleno skriemulio dažnai yra alkūninio veleno padėties daviklis. Šis daviklis yra svarbus variklio valdymo sistemos komponentas, kuris nustato alkūninio veleno padėtį ir greitį. Gedimas alkūninio veleno padėties daviklyje gali sukelti įvairių problemų, tokių kaip variklio užvedimo problemos, netolygus variklio darbas arba variklio sustojimas. Jei įtariate, kad jūsų BMW alkūninio veleno padėties daviklis yra sugedęs, svarbu atlikti diagnostiką ir, jei reikia, pakeisti daviklį.
Skirstymo veleno padėties daviklis
Skirstymo veleno padėties daviklis taip pat yra svarbus variklio valdymo sistemos komponentas. Jis nustato skirstymo veleno padėtį ir padeda variklio valdymo blokui (ECU) nustatyti, kuriame veikimo takte yra cilindras. Tai leidžia ECU tiksliai valdyti degimą ir kuro įpurškimą. Skirstymo veleno padėties daviklis dažniausiai montuojamas variklio galvutėje ir nukreiptas link skriemulio, kuris pritvirtintas prie skirstymo veleno.
