BMW automobiliai, ypač tie, kurie buvo pagaminti pirmąjį XXI amžiaus dešimtmetį, dažnai asocijuojasi su pažangiomis technologijomis ir komfortu. Viena iš centrinių šių automobilių sistemų dalių yra „Car Communication Computer“ (CCC) - informacijos ir pramogų sistemos „iDrive“ širdis. Tačiau, kaip ir bet kuri sudėtinga elektroninė įranga, CCC moduliai laikui bėgant gali sugesti. Šis straipsnis skirtas nuodugniai išnagrinėti specifines BMW CCC bloko problemas, jų priežastis, diagnostikos metodus ir galimus remonto bei keitimo sprendimus, pereinant nuo konkrečių simptomų prie bendresnio konteksto.
Konkretūs BMW CCC Gedimų Simptomai: Kai Kasdienybė Virsta Galvosūkiu
Vairuotojai dažniausiai susiduria su CCC gedimais per labai akivaizdžius ir erzinančius simptomus. Šie požymiai gali pasireikšti staiga arba vystytis palaipsniui, tačiau jie neišvengiamai sutrikdo normalų automobilio naudojimąsi ir informacijos bei pramogų funkcijų prieinamumą.
Visiškai Juodas Ekranas (Black Screen)
Tai bene dažniausiai pasitaikantis ir labiausiai nerimą keliantis simptomas. Įjungus degimą ar užvedus automobilį, centrinis „iDrive“ ekranas lieka tamsus, nereaguoja į jokius valdiklio pasukimus ar mygtukų paspaudimus. Kartais ekranas gali trumpam sumirgėti arba parodyti pradinį BMW logotipą ir vėl užgesti. Ši būsena reiškia, kad CCC modulis arba negauna maitinimo, arba jo vidinė sistema negali tinkamai pasileisti.
Nuolatinis Persikrovimas (Boot Loop / Rebooting)
Kitas dažnas gedimas - sistema nuolat bando pasileisti iš naujo. Ekranas gali rodyti BMW logotipą, tada trumpam užgesti ir vėl bandyti krautis. Šis ciklas kartojasi be galo, neleidžiant sistemai pilnai užsikrauti ir pasiekti pagrindinio meniu. Kartais persikrovimas gali įvykti ir naudojantis sistema, pavyzdžiui, bandant įjungti navigaciją ar klausantis muzikos. Tai dažnai rodo programinės įrangos gedimą arba problemą su pagrindiniais modulio komponentais, pavyzdžiui, atmintimi ar procesoriumi.
Visiškas Garso Praradimas
Kartais „iDrive“ sistema vizualiai veikia - ekranas rodo meniu, galima naršyti parinktis, tačiau iš garsiakalbių nesklinda joks garsas. Nei radijas, nei CD/DVD grotuvas, nei navigacijos nurodymai ar įspėjamieji signalai (pvz., parkavimo daviklių) neturi garso. Tai gali būti susiję tiek su pačiu CCC moduliu (jo garso apdorojimo dalimi), tiek su MOST (Media Oriented Systems Transport) optinės magistralės sutrikimais, per kurią garsas perduodamas į stiprintuvą.
CD/DVD Disko Skaitymo Klaidos
Vairuotojai gali pastebėti, kad CCC nebeskaito CD ar DVD diskų. Tai gali pasireikšti pranešimu ekrane apie skaitymo klaidą, diskas gali būti nepriimamas į mechanizmą arba įdėtas diskas tiesiog ignoruojamas. Dažniausiai tai susiję su optinio įrenginio lazerio nusidėvėjimu arba mechanizmo gedimu pačiame CCC bloke. Navigacijos diskų neskaitymas yra ypač problemiškas, nes prarandama pagrindinė navigacijos funkcija.
Užstrigęs Meniu arba Lėtas Sistemos Veikimas
Nors ir rečiau, bet pasitaiko, kad sistema veikia, tačiau labai lėtai. Meniu punktai persijungia su dideliu vėlavimu, navigacijos žemėlapis atsinaujina lėtai arba stringa, o reakcija į „iDrive“ valdiklio pasukimus ar paspaudimus yra pavėluota. Tai gali rodyti procesoriaus perkaitimą, atminties problemas arba programinės įrangos nesklandumus.
„iDrive“ Valdiklio Nereagavimas arba Laisvas Sukimasis
Kartais problema gali pasireikšti ne pačiame ekrane ar garse, o valdyme. „iDrive“ rankenėlė gali suktis laisvai be įprasto pasipriešinimo spragtelėjimų arba jos pasukimai ir paspaudimai neregistruojami sistemoje. Nors tai gali būti ir paties valdiklio gedimas, kartais tai susiję su CCC bloko komunikacijos sutrikimais.

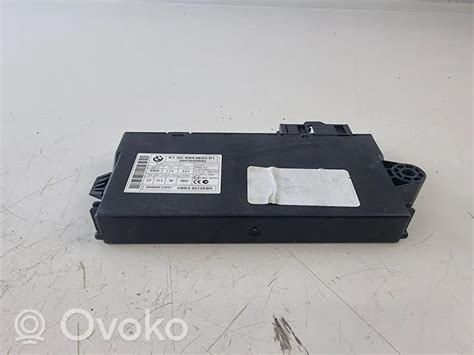

Kas Yra BMW CCC Modulis: Technologinė Širdis
Norint suprasti gedimų priežastis ir sprendimus, būtina suvokti, kas yra CCC modulis ir kokią funkciją jis atlieka. CCC (Car Communication Computer) yra pagrindinis BMW „iDrive“ sistemos valdymo blokas, naudotas maždaug nuo 2003 iki 2009 metų modeliuose, tokiuose kaip E60/E61 (5 serija), E63/E64 (6 serija), E90/E91/E92/E93 (3 serija), E87 (1 serija), E70 (X5), E71 (X6) ir kai kuriuose kituose.
CCC modulis yra sudėtingas kompiuteris, integruojantis kelias funkcijas viename korpuse:
- Pagrindinis procesorius ir operacinė sistema: Valdo visą „iDrive“ sąsają, meniu struktūrą, grafikos atvaizdavimą.
- Navigacijos sistema: Apdoroja GPS signalus, saugo žemėlapius (dažniausiai DVD diske) ir teikia maršruto nurodymus.
- Radijo imtuvas: AM/FM radijo stočių priėmimas.
- CD/DVD grotuvas: Muzikos diskų atkūrimas ir navigacijos duomenų skaitymas.
- Komunikacijos sąsajos: Jungiasi su kitais automobilio moduliais per MOST optinę magistralę (garsui ir duomenims) ir CAN magistralę (valdymo signalams).
- Garso apdorojimas: Apdoroja garso signalus iš įvairių šaltinių ir siunčia juos į stiprintuvą.
Svarbu pabrėžti, kad CCC yra centralizuota sistema. Jei sugenda CCC, dažnai prarandamos visos arba dauguma jo valdomų funkcijų - ne tik pramogos, bet ir svarbi informacija, pavyzdžiui, automobilio būklės pranešimai ar navigacija.
Diagnostikos Procesas: Kaip Nustatomas Gedimas?
Nors simptomai gali būti akivaizdūs vairuotojui, tiksli gedimo priežasties diagnostika reikalauja specifinių žinių ir įrangos. Procesas paprastai apima kelis etapus:
Simptomų Analizė
Detalus vairuotojo nusiskundimų išklausymas ir simptomų patikrinimas automobilyje. Ar problema nuolatinė, ar pasireiškia tik tam tikromis sąlygomis (pvz., kai karšta, po ilgesnio važiavimo)?
Sistemos Perkrovimo Bandymas (Reset)
Kartais laikinus programinės įrangos sutrikimus galima išspręsti perkraunant CCC modulį. Dažniausiai tai daroma vienu metu nuspaudus garso reguliavimo mygtuką ir abu CD/DVD išstūmimo mygtukus (jei yra du) ir palaikius kelias sekundes. Nors tai retai išsprendžia rimtus gedimus, tai yra pirmas žingsnis, kurį verta pabandyti. Svarbu pažymėti, kad šis perkrovimas veikia net išjungus degimą, jei automobilyje aktyvi „Comfort Access“ sistema.
Kompiuterinė Diagnostika
Naudojant specializuotą diagnostikos įrangą (pvz., ISTA/D - Rheingold), jungiamasi prie automobilio OBD-II jungties. Skaitomi klaidų kodai iš CCC modulio ir susijusių sistemų (pvz., MOST magistralės, CID - centrinio informacinio ekrano). Klaidų kodai gali suteikti svarbios informacijos apie gedimo pobūdį (pvz., komunikacijos klaidos, vidinės modulio klaidos, maitinimo problemos).
MOST Magistralės Tikrinimas
Kadangi CCC yra MOST optinės magistralės dalis, problemos šioje magistralėje gali sukelti simptomus, panašius į CCC gedimą (ypač garso nebuvimą). Diagnostikos metu tikrinamas optinis signalas visuose MOST žiedo įrenginiuose (CCC, stiprintuvas, telefono modulis, CD keitiklis ir kt.). Specialiu įrankiu (MOST jungtimi su kilpa) galima laikinai apeiti įtariamą sugedusį modulį ir patikrinti, ar likusi sistemos dalis pradeda veikti.
Maitinimo ir Masės Tikrinimas
Patikrinama, ar CCC modulis gauna tinkamą maitinimo įtampą ir ar yra geras įžeminimas. Prastas kontaktas ar pažeisti laidai gali sukelti įvairius veikimo sutrikimus.
Vizualinė Apžiūra (Retai)
Jei yra įtarimų dėl fizinio pažeidimo (pvz., skysčių patekimo), modulis gali būti išimamas ir apžiūrimas.
Tik atlikus šiuos diagnostikos veiksmus galima pakankamai užtikrintai nustatyti, ar problema yra pačiame CCC bloke, ar susijusi su kitais automobilio komponentais ar laidais.
Gedimų Priežastys: Kodėl CCC Moduliai Genda?
CCC modulių gedimai nėra atsitiktiniai. Dažniausiai juos lemia keli pagrindiniai veiksniai, susiję su elektronikos komponentų senėjimu, aplinkos poveikiu ir pačios sistemos sudėtingumu.
Perkaitimas
CCC moduliai generuoja nemažai šilumos veikimo metu, ypač procesorius ir kiti galingi komponentai. Nors jie turi aušinimo radiatorius ir kartais ventiliatorius, laikui bėgant aušinimo efektyvumas gali sumažėti dėl dulkių, ventiliatoriaus gedimo ar tiesiog dėl intensyvaus naudojimo karštomis oro sąlygomis. Ilgalaikis aukštos temperatūros poveikis pagreitina elektroninių komponentų (ypač kondensatorių, BGA lustų) degradaciją ir gali sukelti staigius gedimus.
Komponentų Senėjimas ir Nusidėvėjimas
Kaip ir bet kuri elektronika, CCC modulio komponentai turi ribotą tarnavimo laiką. Elektrolitiniai kondensatoriai gali išdžiūti arba prarasti talpą, litavimo jungtys (ypač BGA tipo po procesoriumi ar atminties lustais) gali įtrūkti dėl temperatūrinių svyravimų ir vibracijos. Optinio įrenginio lazeris taip pat natūraliai dėvisi ir praranda skaitymo gebą.
Programinės Įrangos Sutrikimai (Firmware Corruption)
CCC operacinė sistema ir programinė įranga saugoma vidinėje atmintyje (dažniausiai NAND arba NOR Flash). Kartais ši atmintis gali sugesti arba joje esantys duomenys gali būti pažeisti dėl įtampos šuolių, nesėkmingų atnaujinimo bandymų ar kitų priežasčių. Pažeista programinė įranga gali sukelti nuolatinį persikrovimą (boot loop) arba visišką sistemos neveikimą.
Maitinimo Įtampos Šuoliai ir Nestabilumas
Automobilio elektros sistema gali patirti įtampos svyravimų, ypač esant problemų su generatoriumi, akumuliatoriumi ar kitais elektros sistemos komponentais. Įtampos šuoliai gali pažeisti jautrius CCC modulio elektroninius komponentus.
MOST Magistralės Sutrikimai
Nors tai nėra tiesioginis CCC gedimas, problemos MOST optinėje magistralėje (pvz., pažeistas optinis kabelis, sugedęs kitas modulis žiede) nutraukia komunikaciją. Kadangi CCC yra šios magistralės "šeimininkas" (master), sutrikus žiedui, CCC gali nebeveikti tinkamai, ypač garso funkcijos.
Fizinis Pažeidimas arba Skysčių Patekimas
Nors ir rečiau, CCC modulis gali būti pažeistas mechaniškai (pvz., avarijos metu) arba dėl skysčių (pvz., išsiliejusio gėrimo) patekimo į automobilio saloną netoli modulio montavimo vietos.
Svarbu suprasti, kad dažnai gedimo priežastis būna kompleksinė - pavyzdžiui, dėl perkaitimo pradeda gesti komponentai, o galutinį smūgį suduoda įtampos šuolis. Todėl tiksliai nustatyti vieną konkrečią priežastį ne visada įmanoma be išsamios analizės komponentų lygmenyje.
Remonto ir Sprendimų Galimybės: Nuo Paprasto iki Sudėtingo
Susidūrus su CCC gedimu, vairuotojui atsiveria kelios galimos veiksmų kryptys. Pasirinkimas dažnai priklauso nuo gedimo pobūdžio, biudžeto ir norimo rezultato patikimumo bei ilgaamžiškumo.
1. Komponentų Lygio Remontas (Taisymas)
Tai dažnai yra ekonomiškai patraukliausias sprendimas, ypač lyginant su naujo modulio kaina iš oficialaus atstovo. Specializuotos automobilių elektronikos remonto dirbtuvės turi įrangą ir žinių diagnozuoti ir pakeisti konkrečius sugedusius CCC modulio komponentus.
Dažniausiai keičiami komponentai:
- Procesoriai (reballing arba keitimas)
- Atminties lustai (Flash, RAM)
- Kondensatoriai
- Maitinimo grandinės elementai
- MOST transiveriai
- Optinio įrenginio lazeriai ar visas mechanizmas
Programinės įrangos atkūrimas: Jei problema yra pažeista programinė įranga, specialistai gali bandyti ją perrašyti arba atkurti naudodami specialią įrangą, jungdamiesi tiesiogiai prie modulio atminties lustų.
Privalumai:
- Žymiai mažesnė kaina nei naujo ar net naudoto modulio.
- Išsaugomas originalus automobilio modulis su jo konfigūracija (VIN numeriu).
- Ekologiškesnis sprendimas.
Trūkumai/Rizikos:
- Remonto kokybė labai priklauso nuo meistro patirties ir naudojamų komponentų kokybės.
- Ne visus gedimus įmanoma pataisyti (pvz., stipriai pažeista pagrindinė plokštė).
- Remontui paprastai suteikiama ribota garantija.
- Kartais po remonto problema gali pasikartoti, jei nebuvo pašalinta pagrindinė gedimo priežastis (pvz., perkaitimas).
- Reikalingas laikas remontui (nuo kelių valandų iki kelių dienų).
Svarbu: Renkantis remonto dirbtuves, verta ieškoti atsiliepimų, pasidomėti suteikiama garantija ir ar specialistai turi patirties būtent su BMW CCC moduliais.
2. Naudoto CCC Modulio Įsigijimas ir Pritaikymas
Kita populiari alternatyva - įsigyti veikiantį CCC modulį iš ardomo automobilio. Tai gali būti greitesnis sprendimas nei remontas.
Pritaikymas (Kodavimas): Įdėjus naudotą CCC modulį iš kito automobilio, jis neveiks tinkamai, kol nebus pritaikytas (užkoduotas) konkrečiam automobiliui. Kodavimo metu į modulį įrašomas automobilio VIN numeris ir sukonfigūruojamos visos reikiamos funkcijos pagal automobilio komplektaciją (pvz., navigacijos tipas, garso sistemos tipas, telefono modulio buvimas ir pan.). Tam reikalinga speciali diagnostikos ir kodavimo įranga (pvz., ISTA/P, NCS Expert).
Privalumai:
- Gali būti pigiau nei naujas modulis.
- Greitesnis sprendimas, jei randamas tinkamas naudotas modulis.
Trūkumai/Rizikos:
- Nėra garantijos, kiek laiko veiks naudotas modulis - jis taip pat gali turėti paslėptų defektų arba būti arti savo tarnavimo pabaigos.
- Reikia rasti modulį, atitinkantį automobilio specifikacijas (Professional, Business, su/be TV funkcijos ir kt.).
- Būtinas kodavimas, kuris kainuoja papildomai ir reikalauja specialisto įsikišimo.
- Kartais sunku rasti geros būklės naudotą modulį už priimtiną kainą.
3. Restauruoto (Refurbished) CCC Modulio Įsigijimas
Kai kurios įmonės specializuojasi CCC modulių restauravime. Jos paima senus, sugedusius modulius, atlieka pilną diagnostiką, pakeičia dažniausiai gendančius komponentus naujais arba patikrintais, atnaujina programinę įrangą ir parduoda su garantija.
Privalumai:
- Patikimesnis sprendimas nei paprastas naudotas modulis, nes pagrindiniai rizikos komponentai būna pakeisti.
- Suteikiama garantija (dažnai 6-12 mėnesių).
- Gali būti pigiau nei naujas modulis.
- Dažnai parduodami jau paruošti kodavimui arba net užkoduoti pagal kliento automobilio VIN (reikia grąžinti seną modulį).
Trūkumai/Rizikos:
- Brangiau nei naudotas modulis ar komponentų lygio remontas.
- Kokybė priklauso nuo restauravimą atliekančios įmonės.
- Vis tiek reikalingas kodavimas (nebent pardavėjas siūlo šią paslaugą).
4. Naujo CCC Modulio Įsigijimas iš Oficialaus Atstovo
Tai brangiausias, bet teoriškai patikimiausias sprendimas.
Privalumai:
- Gaunamas visiškai naujas modulis su gamintojo garantija.
- Užtikrinamas suderinamumas ir naujausia galima programinės įrangos versija.
Trūkumai/Rizikos:
- Labai aukšta kaina, dažnai siekianti kelis tūkstančius eurų.
- Vis tiek reikalingas programavimas ir kodavimas pas atstovą ar specializuotose dirbtuvėse.
- Atsižvelgiant į automobilio amžių, investicija į naują CCC modulį gali būti ekonomiškai nepagrįsta.
5. Sistemos Atnaujinimas į CIC arba NBT (Upgrade)
Kai kuriems vairuotojams CCC gedimas tampa proga atnaujinti visą informacijos ir pramogų sistemą į naujesnės kartos BMW sistemas - CIC (Car Information Computer, naudotas maždaug nuo 2008/2009 m.) arba NBT (Next Big Thing). Tai yra sudėtingas ir brangus procesas, reikalaujantis ne tik naujo pagrindinio bloko, bet dažnai ir naujo ekrano, valdiklio, laidų bei išsamaus kodavimo.
Privalumai:
- Gaunama žymiai modernesnė, greitesnė sistema su geresne grafika, kietuoju disku muzikai ir žemėlapiams, USB jungtimi, geresnėmis navigacijos funkcijomis, kartais ir interneto prieiga.
Trūkumai/Rizikos:
- Didelė kaina, sudėtingas montavimas ir kodavimas.
- Reikia patikimų specialistų, turinčių patirties atliekant tokius atnaujinimus.
- Gali kilti suderinamumo problemų su kitais senesniais automobilio moduliais.
6. Alternatyvūs Sprendimai (Android Sąsajos ir kt.)
Rinkoje taip pat egzistuoja įvairūs trečiųjų šalių sprendimai, pavyzdžiui, Android pagrindu veikiančios multimedijos sistemos, kurios gali būti instaliuojamos vietoj originalaus CCC bloko. Šios sistemos dažnai siūlo modernias funkcijas, tokias kaip interneto naršymas, įvairių programėlių naudojimas, tačiau jų suderinamumas su automobilio sistemomis ir ilgaamžiškumas gali būti kintami.
Mūsų darbo tikslas - pirminės analizės metu nustatyti konkretaus gedimo priežastį. Surandame sugedusias detales ir keičiame jas į naujas, taip užtikrindami problemos sprendimo ilgalaikiškumą, o ne trumpalaikį pasekmių pašalinimą. Navigacinės sistemos kompiuterio, dar kitaip žinomo kaip BMW CCC bloko remontas salone gali kainuoti keturženklę sumą, o bandymas keisti esamą į jau naudotą kito automobilio bloką dar negarantuoja, kad greitu metu vėl neteks susidurti su panašiomis ar net tomis pačiomis problemomis. Atlikus pirminę analizę nustatomas konkrečios detalės gedimas. Gražiname bloką sukoduotą ir pilnai paruoštą naudojimui. Išskyrus atvejus, kai būna pažeista unikali informacija, gali tekti prisikoduoti.
Dažniausiai Pasitaikantys CCC Gedimai ir Partijos Numeriai
CCC moduliai gali sugesti įvairiai, o skirtingi partijos numeriai gali turėti specifinių ar dažniau pasitaikančių gedimų.
Moduliai su Partijos Numeriais:
- 65126983018, 68126971703, 65839138448
- 65836987693
- 6512 6983841, 6512 6983840, 6512 6118071, 6512 6942520, 6512 6955348, 6512 6950814, 6512 6955348, 6512 6944109, 6512 6944107, 6512 6944013, 6512 6942638, 6512 6983843
- 6583 9138441, 6583 9133774, 6583 6987690, 6583 9117560, 6583 9123088, 6583 6962545, 6583 6953774, 6583 6949172, 6512 6940031, 6512 6942522, 6512 9118070, 6583 9123088, 6583 6951862, 6583 9138437, 6583 6974914, 6583 9159029
- 65129149227
- 65839165854, 65839191569
- 65509169175
Dažniausiai Pasitaikantys Gedimai Pagal Modulių Tipus:
- Gedimai: Nerodo ekranas, persikrovinėja ekranas, stringa meniu, neskaito CD-DVD disko. Navigacijos diskas viduje, bet rodo pranešimą, kad reikia įdėti diską.
- Gedimai: Nerodo ekranas, persikrovinėja ekranas, stringa meniu, neskaito CD-DVD disko, neveikia GPS. Navigacijos diskas viduje, bet rodo pranešimą, kad reikia įdėti diską.
- Gedimai: Ekranas nieko nerodo, persikrovinėja, stringa meniu pasirinkimai, neskaito CD/DVD disko. Navigacijos diskas viduje, bet rodo pranešimą, kad reikia įdėti diską.
- Gedimai: Ekranas persikrovinėja, nerodo visai, stringa meniu pasirinkimai, neskaito CD/DVD disko, neveikia GPS. Navigacijos diskas viduje, bet rodo pranešimą, kad reikia įdėti diską.
- Gedimai: Nėra garso, neskaito CD disko.
- Gedimai: Nerodo ekranas, persikrovinėja ekranas, stringa meniu, neskaito CD-DVD disko. Navigacijos diskas viduje, bet rodo pranešimą, kad reikia įdėti diską.
- Gedimai: Nėra garso, neskaito CD disko.
- Gedimai: Nerodo ekranas, persikrovinėja ekranas, stringa meniu, neskaito CD-DVD disko. Navigacijos diskas viduje, bet rodo pranešimą, kad reikia įdėti diską.
- Gedimai: Nėra vaizdo, blogai rodo vaizdą.
