BMW 535d (E60/E61) Šokinėjančių Apsukų Priežastys ir Diagnostika

Nestabilios variklio apsukos, pasireiškiančios svyravimu tuščiąja eiga arba trūkčiojimu važiuojant, yra vienas dažniausių ir labiausiai nerimą keliančių automobilio gedimo požymių. Šis simptomas signalizuoja apie sutrikimus esminėse variklio valdymo sistemose. Variklio veikimas yra paremtas itin tiksliu ir kontroliuojamu degimo procesu, kurio metu oro ir kuro mišinys uždegamas tinkamu laiku ir tinkamu santykiu. Apsukų nestabilumas yra tiesioginis šios subtilios pusiausvyros sutrikimo rezultatas, kurį gali sukelti gedimai bet kurioje iš daugelio tarpusavyje susijusių sistemų.

Viena iš dažniausiai pasitaikančių BMW E60/E61 serijos automobilių problemų - nestabilios variklio apsukos. Ši problema gali būti ne tik erzinanti, bet ir rodyti rimtesnius gedimus, kurie, jei nebus laiku pašalinti, gali sukelti didesnes išlaidas ir net sugadinti variklį. Šiame straipsnyje išsamiai apžvelgsime galimas šokinėjančių apsukų priežastis E60/E61 modeliuose ir pateiksime patarimus, kaip jas diagnozuoti ir pašalinti.

Svarbiausios variklio sistemos, susijusios su apsukų valdymu: mechanika ir elektronika

Didžioji dalis variklio apsukų svyravimo problemų yra tiesiogiai susijusios su optimalaus oro ir kuro santykio sutrikimu. Šis santykis, dar žinomas kaip stechiometrinis santykis, yra esminis efektyviam ir stabiliam degimui. Variklio valdymo blokas (ECU) nuolat stebi ir koreguoja šį santykį, remdamasis įvairių jutiklių duomenimis. Dėl bet kurio jutiklio, mechaninės dalies ar sistemos gedimo, šis balansas sutrinka, sukeldamas netolygų degimą. Reaguodamas į neteisingus rodmenis, ECU bando kompensuoti problemą, tačiau tokios korekcijos neteisingai veikiančioje sistemoje dažnai sukelia dar didesnį apsukų svyravimą.

Kuro tiekimo sistema

Šios sistemos pagrindinė užduotis yra užtikrinti, kad variklis gautų reikiamą kuro kiekį tinkamu slėgiu. Ji apima kuro siurblį, kuro filtrą, slėgio reguliatorių ir purkštukus. Bet koks šios sistemos sutrikimas gali lemti degalų trūkumą arba perteklių, o tai tiesiogiai veikia degimo kokybę ir stabilumą.

Oro tiekimo ir mišinio reguliavimo sistema

Kad degimas būtų efektyvus, varikliui reikalingas tiksliai pamatuotas oro kiekis. Oro srauto matuoklis (MAF) yra pagrindinis jutiklis, nustatantis įeinančio oro masę, o išmetamųjų dujų recirkuliacijos (EGR) vožtuvas reguliuoja išmetamųjų dujų srautą atgal į įsiurbimo kolektorių. Šių komponentų gedimai sukelia netikslią oro ir kuro mišinio sudėtį, dėl ko variklis dirba nestabiliai.

Uždegimo sistema

Uždegimo sistema yra atsakinga už kibirkšties, reikalingos kuro ir oro mišiniui uždegti, sukūrimą. Uždegimo ritės ir žvakės turi dirbti tobulai sinchronizuotai. Jei nors vienas komponentas sugenda, degimas cilindre įvyksta netinkamai arba visai neįvyksta, kas sukelia variklio vibraciją ir akivaizdų apsukų svyravimą.

Elektroninis valdymas ir jutikliai

Variklio valdymo blokas (ECU) yra variklio „smegenys“, apdorojančios duomenis iš daugelio jutiklių, tokių kaip alkūninio veleno padėties jutiklis (CPS) ir deguonies jutiklis (Lambda zondas). Šie jutikliai teikia gyvybiškai svarbią informaciją apie variklio būklę, cilindrų padėtį ir išmetamųjų dujų sudėtį. Neteisinga jutiklių informacija priverčia ECU priimti klaidingus sprendimus, dėl ko kuro įpurškimo ir uždegimo laikas būna netikslus ir variklis dirba nestabiliai.

Išmetimo sistema

Nors išmetimo sistema gali atrodyti mažiau svarbi degimo procesui, jos gedimai, ypač užsikimšęs katalizatorius ar DPF filtras, gali turėti rimtą poveikį. Užsikimšimai sukuria atgalinį slėgį, kuris trikdo išmetamųjų dujų srautą, o tai fiziškai riboja variklio galią ir stabilumą. Tai yra pavyzdys, kaip mechaninis gedimas sukuria simptomus, panašius į elektroninių sistemų gedimus.

Išsami gedimų, sukeliančių apsukų nestabilumą, analizė

Variklio apsukų šokinėjimą gali sukelti įvairūs gedimai. Kiekvienas jų pažeidžia kritinį variklio veikimo aspektą - kuro tiekimą, oro srautą, degimą ar elektroninį valdymą. Toliau pateikiama išsami dažniausiai pasitaikančių problemų analizė.

Kuro sistemos gedimai

• Užsikimšę kuro purkštukai: Degalų purkštukų pagrindinė funkcija - tiksliai purkšti kurą į degimo kameras. Jeigu purkštukai užsikemša, degalų srautas apribojamas, o tai ypač jaučiama užvedant šaltą variklį, kuriam reikia didesnio kuro kiekio efektyviam užvedimui. Dėl šio apribojimo variklis gauna pakankamai oro, bet nepakankamai kuro, todėl mišinys tampa per liesas. Dėl netolygaus degimo atsiranda trūkčiojimas važiuojant, sumažėja variklio galia, o apsukos tampa nestabilios.
• Kuro siurblio arba slėgio reguliatoriaus gedimas: Kuro siurblys tiekia kurą iš bako į variklį, o slėgio reguliatorius užtikrina, kad kuro slėgis sistemoje būtų pastovus. Sugedus siurbliui, variklis gali visai neužsivesti dėl degalų trūkumo, arba nustoti veikti stipriau paspaudus akseleratoriaus pedalą. Kuro slėgio reguliatoriaus gedimas gali turėti dvejopą poveikį: jei slėgis per mažas, kuro siurblys dirba garsiau nei įprasta ir bandoma kompensuoti trūkumą. Variklio darbas tampa nestabilus, trūksta galios. Jeigu slėgis per didelis, variklis gauna per daug kuro, dėl ko iš išmetimo sistemos veržiasi juodi dūmai. Abiem atvejais, sutrikus kuro tiekimui, variklio apsukos svyruoja.

Oro ir kuro mišinio reguliavimo sistemos gedimai

• Oro srauto matuoklio (MAF) gedimas: Oro srauto matuoklis yra gyvybiškai svarbus jutiklis, matuojantis oro masę, patenkančią į variklį. Šis jutiklis siunčia informaciją ECU, kuri pagal ją nustato kuro įpurškimo kiekį. Jei MAF jutiklis sugedęs, kompiuteriui siunčiama neteisinga informacija. Pavyzdžiui, jei jutiklis klaidingai rodo didesnį oro srautą, ECU įpurškia daugiau kuro nei reikia, todėl mišinys tampa per riebus. Ir atvirkščiai, jei jutiklis rodo mažesnį oro srautą, kuro įpurškiama per mažai ir mišinys tampa per liesas. Bet koks šios pusiausvyros sutrikimas sukelia variklio netolygų darbą, vibraciją, traukos praradimą ir net „šaudymą“ iš variklio.
• Išmetamųjų dujų recirkuliacijos (EGR) vožtuvo gedimas: EGR vožtuvas nukreipia nedidelį kiekį išmetamųjų dujų atgal į įsiurbimo kolektorių, siekiant sumažinti kenksmingų azoto oksidų (NOx) emisiją. Tuščiąja eiga šis vožtuvas turi būti uždarytas. Jei vožtuvas užstringa atviroje padėtyje, įsiurbimo kolektorius nuolat gauna išmetamąsias dujas, o ne šviežią orą. Tai ne tik sumažina degimo efektyvumą, bet ir tiesiogiai sukelia nestabilią tuščiąją eigą, nes variklis stengiasi deginti oro ir išmetamųjų dujų mišinį. Dėl netolygaus degimo gali atsirasti trūkčiojimas važiuojant ir variklis gali persijungti į avarinį režimą.
• Deguonies jutiklio (Lambda zondo) gedimas: Lambda zondas yra degimo proceso „kontrolierius“, matuojantis deguonies kiekį išmetamosiose dujose. Jis siunčia šiuos duomenis ECU, leidžiančiam tiksliai reguliuoti kuro įpurškimą. Jei jutiklis sugenda, ECU gauna klaidingus duomenis apie deguonies lygį ir nebegali tiksliai reguliuoti kuro ir oro santykio. Tai sukelia nuolatinį, netikslią kuro-oro santykio korekciją, kuri pasireiškia apsukų pulsavimu ir svyravimu, ypač tuščiąja eiga. Šio gedimo pasekmė - smarkiai padidėjusios kuro sąnaudos ir galios sumažėjimas.

Uždegimo sistemos gedimai

• Uždegimo ričių gedimas: Uždegimo ritė sukuria aukštos įtampos elektros impulsą, reikalingą uždegimo žvakėms generuoti kibirkštį. Jei ritė veikia netinkamai, ji negali užtikrinti pastovios kibirkšties degimo kameroje. Dėl to degimas tampa netolygus arba visai neįvyksta, o tai sukelia stiprią variklio vibraciją, galios praradimą ir akivaizdų apsukų svyravimą. Nesudegęs kuras gali patekti į išmetimo sistemą ir užsidegti, sukeldamas būdingus „šaudymo“ garsus iš duslintuvo. Tai yra tiesioginis degimo proceso sutrikimas.
• Susidėvėjusios žvakės: Susidėvėjusios arba netinkamos žvakės negali užtikrinti tinkamo uždegimo, dėl to variklis gali dirbti netolygiai ir šokinėti apsukos. Reguliarus žvakių keitimas pagal gamintojo rekomendacijas yra labai svarbus.
• Laidų pažeidimai: Pažeisti arba atsilaisvinę laidai, jungiantys uždegimo rites ir žvakes, gali sutrikdyti uždegimo sistemos darbą. Vizualinis patikrinimas ir laidų patikrinimas su multimetru gali padėti nustatyti problemą.

Gedimai elektronikos ir jutiklių srityje

• Alkūninio veleno padėties jutiklio (CPS) gedimas: Šis jutiklis veikia kaip variklio „laikrodis“, nuolat pranešdamas ECU apie alkūninio veleno padėtį ir greitį. Remdamasis šiais duomenimis, ECU tiksliai nustato kuro įpurškimo ir uždegimo laiko nustatymus. Jei jutiklis sugenda, ECU praranda sinchronizaciją ir negali tinkamai atlikti šių funkcijų. Tai gali sukelti variklio užgesimą, sunkų užvedimą arba neįprastą variklio drebėjimą. Šiuo atveju apsukų svyravimas yra ne degimo mišinio problemos rezultatas, o elektroninės kontrolės praradimo pasekmė.
• Netikslūs duomenys: ECU gauna duomenis iš įvairių jutiklių, tokių kaip MAF, temperatūros jutikliai, droselio padėties jutiklis ir kt. Jei jutikliai pateikia netikslius duomenis, ECU gali neteisingai reguliuoti variklio parametrus, sukeldamas apsukų šokinėjimą.
• Programinės įrangos klaidos: Kartais ECU programinėje įrangoje gali atsirasti klaidų, kurios gali sukelti netinkamą variklio valdymą. Programinės įrangos atnaujinimas gali išspręsti šią problemą.
• ECU gedimai: Retais atvejais pats ECU gali sugesti dėl vidinių komponentų gedimų. Tai gali sukelti įvairias problemas, įskaitant apsukų šokinėjimą. ECU keitimas gali būti būtinas.

Išmetimo sistemos gedimai

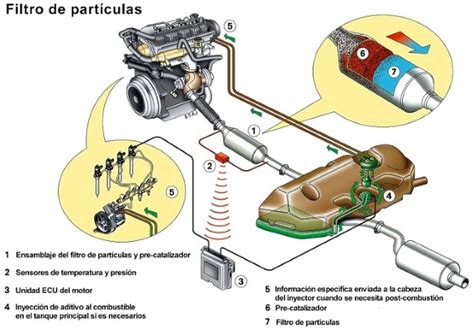

• Užsikimšęs katalizatorius arba DPF filtras: Katalizatorius ir DPF filtras mažina kenksmingų išmetamųjų dujų emisiją, tačiau laikui bėgant jie gali užsikimšti. Užsikimšęs filtras sukuria didelį atgalinį slėgį išmetimo sistemoje, dėl kurio variklis negali efektyviai išstumti dujų. Dėl to variklis „užspringsta“, o tai pasireiškia galios sumažėjimu, vibracija, sunkiu užvedimu ir nestabiliu darbu. Svarbu paminėti, kad traukos praradimas gali būti ypač jaučiamas aukštesnėmis apsukomis, o tai kartais klaidingai interpretuojama kaip kuro ar uždegimo sistemos gedimas. Užsikimšimas gali turėti grandininį poveikį: sutrikdyti Lambda zondo darbą, dėl kurio ECU neteisingai reguliuos kuro mišinį, o tai, savo ruožtu, gali lemti turbokompresoriaus perkaitimą ir rimtą variklio gedimą.
• Išmetimo sistemos nutekėjimas: Nutekėjimas išmetimo sistemoje prieš katalizatorių gali sutrikdyti deguonies jutiklio rodmenis, dėl to ECU gali neteisingai reguliuoti kuro mišinį.

Kitos galimos priežastys

• Vakuumo nutekėjimas: Vakuumo nutekėjimas gali atsirasti įvairiose vietose, įskaitant vakuumo vamzdelius, tarpines ir sandariklius. Tai gali sukelti netolygų oro padavimą ir apsukų svyravimus.
• Automatinės pavarų dėžės problemos: Nors ir rečiau, automatinės pavarų dėžės problemos, tokios kaip slydimas arba netinkamas pavarų perjungimas, gali pasireikšti kaip apsukų šokinėjimas. Viena iš specifinių problemų, susijusių su apsukų šokinėjimu E60/E61 535d modeliuose, yra susijusi su automatinės pavarų dėžės konverteriu (movos arba "pūslės"). Jei pastebimas automobilio tampymasis atleidus gazą, ypač ties 1000-1200 rpm arba 1800 rpm, tai gali reikšti konverterio gedimą. Jo restauracija, naujo karterio ir tepalų pakeitimas gali kainuoti apie 3000 Lt (arba apie 1600 EUR).
• Atsilaisvinę vidinio pusės ašies varžtai: Kartais problema gali būti ir paprastesnė, pavyzdžiui, atsilaisvinę vidinio pusės ašies varžtai, kurie gali sukelti vibraciją ir apsukų svyravimus.

Simptomų ir gedimų koreliacija: pagrindinė apžvalga

Žemiau pateiktoje lentelėje vizualiai pateikiami pagrindiniai simptomai ir su jais susiję galimi gedimai. Tai yra svarbus įrankis, padedantis susieti stebimus požymius su tikėtinomis gedimų priežastimis, remiantis gautais duomenimis.

Diagnostikos procesas

Norint efektyviai pašalinti apsukų šokinėjimo problemą, būtina atlikti nuoseklų diagnostikos procesą. Pirmas žingsnis - kreiptis į patikimą autoservisą.

Pagrindiniai diagnostikos žingsniai:

1. Vizualinis patikrinimas: Pradėkite nuo vizualinio patikrinimo. Patikrinkite, ar nėra akivaizdžių oro nutekėjimų, pažeistų laidų, atsilaisvinusių jungčių ar kitų akivaizdžių problemų.
2. OBD-II Diagnostika: Prijunkite OBD-II skaitytuvą prie automobilio diagnostikos prievado ir patikrinkite, ar nėra klaidų kodų. Klaidų kodai gali suteikti vertingos informacijos apie galimas problemas. Pavyzdžiui, klaida "139 Activation Map cooling" gali reikšti problemą su termostatu, temperatūros davikliais ar pačiu kompiuteriu. Dažnai pirmasis ženklas apie elektroninį gedimą yra užsidegusi kontrolinė lemputė „Check Engine“. Pavyzdžiui, P0171 kodas nurodo, kad oro ir kuro mišinys yra per liesas. Tai gali įvykti dėl per didelio oro kiekio (oro nutekėjimas, MAF jutiklio gedimas) arba per mažo kuro kiekio. Dažniausios priežastys, sukeliančios šį kodą, yra užsikimšęs kuro filtras arba purkštukai, kuro siurblio arba kuro slėgio reguliatoriaus gedimas. Analizuojant šiuos kodus, svarbu atkreipti dėmesį į esminę detalę: P0171 ir P0172 kodai, susiję su degalų mišinio sudėtimi, nereiškia, kad pats deguonies jutiklis yra sugedęs. Šie kodai rodo, kad jutiklio matuojamas rodmuo yra netinkamas. Tai reiškia, kad gedimas slypi kitoje sistemos dalyje, kurią šis jutiklis stebi - kuro, oro ar uždegimo sistemoje. Šis niuansas yra itin svarbus, kad būtų galima išvengti klaidingos diagnostikos ir be reikalo nekeisti veikiančių detalių.
3. Oro Srauto Matuoklio (MAF) Testas: Atjunkite MAF matuoklį ir patikrinkite, ar apsukos stabilizuojasi. Jei taip, MAF matuoklis gali būti sugedęs arba purvinas.
4. Kuro Slėgio Testas: Patikrinkite kuro slėgį, kad įsitikintumėte, jog kuro siurblys veikia tinkamai.
5. Purkštukų Testas: Patikrinkite purkštukus, ar jie nepraleidžia kuro arba nėra užkimšę.
6. Uždegimo Sistemos Testas: Patikrinkite žvakes, uždegimo rites ir laidus, ar nėra gedimų.
7. Vakuumo Testas: Patikrinkite, ar nėra vakuumo nutekėjimų, naudodami specialų įrankį arba purškdami degų skystį ant įtartinų vietų (būkite atsargūs!).
8. Gyvų Duomenų Stebėjimas: Naudodami OBD-II skaitytuvą, stebėkite gyvus duomenis iš įvairių jutiklių, tokių kaip MAF, lambda zondai, droselio padėtis ir kt. Tai gali padėti nustatyti netikslius duomenis, kurie gali sukelti problemą.
9. Dūmų Testas: Atlikite dūmų testą, kad nustatytumėte oro nutekėjimus įsiurbimo sistemoje.

Po diagnostikos paaiškėja, ar pulsavimą sukelia nedidelis defektas, ar rimta mechaninė problema. Rimti gedimai: kai problema slypi variklio viduje (pavyzdžiui, silpna kompresija, susidėvėję stūmokliai ar vožtuvai), būtinas kapitalinis remontas arba viso variklio keitimas.

Sprendimo būdai

Priklausomai nuo nustatytos priežasties, sprendimo būdai gali būti įvairūs:

• Oro padavimo sistema: Pakeiskite pažeistus vakuumo vamzdelius arba tarpines. Išvalykite arba pakeiskite MAF matuoklį. Išvalykite droselio sklendę.
• Kuro sistema: Išvalykite arba pakeiskite purkštukus. Pakeiskite kuro siurblį. Pakeiskite kuro filtrą.
• Uždegimo sistema: Pakeiskite žvakes. Pakeiskite uždegimo rites. Pataisykite arba pakeiskite pažeistus laidus.
• Variklio valdymo sistema (ECU): Pakeiskite sugedusius jutiklius. Atnaujinkite ECU programinę įrangą. Pakeiskite ECU (retai).
• Kitos priežastys: Pašalinkite vakuumo nutekėjimus. Pakeiskite užsikimšusį katalizatorių. Pakeiskite arba išvalykite EGR vožtuvą. Diagnozuokite ir pataisykite automatines pavarų dėžės problemas (jei tokių yra). Pašalinkite išmetimo sistemos nutekėjimus.

Apytikslės remonto išlaidos Lietuvoje

Žemiau pateiktoje lentelėje nurodomos apytikslės pagrindinių dalių ir jų keitimo darbų kainos Lietuvoje. Svarbu paminėti, kad šios kainos yra orientacinės ir gali skirtis priklausomai nuo automobilio markės, modelio, variklio tipo bei serviso įkainių.

Iš pateiktų duomenų matyti, kad brangiausios dalys dažniausiai yra susijusios su išmetimo sistema (katalizatorius, DPF filtras), o pigiausios - kai kurie elektroniniai jutikliai, pavyzdžiui, alkūninio veleno jutiklis. Be to, kai kurių gedimų, pavyzdžiui, kuro siurblio, atveju remonto darbai gali kainuoti daugiau nei paprastų jutiklių keitimas. Tai rodo, kad bendra remonto kaina priklauso ne tik nuo dalies vertės, bet ir nuo remonto sudėtingumo bei jam skirto laiko.

Svarbūs aspektai ir rekomendacijos

Variklio apsukų šokinėjimas yra kompleksinis simptomas, nurodantis įvairias problemas, susijusias su kuro, oro, uždegimo ar išmetimo sistemomis. Nors šis simptomas yra nemalonus, jis yra svarbus signalas, kad variklis dirba neefektyviai ir gali patirti didesnę žalą. Variklio darbas yra vienas pagrindinių rodiklių, leidžiančių įvertinti bendrą automobilio būklę. Normaliai užvedus variklį, apsukos turėtų trumpam pakilti ir netrukus stabilizuotis.

Siekiant tiksliai diagnozuoti ir pašalinti problemą, rekomenduojama:

• Atlikti kompiuterinę diagnostiką: Pirmas ir svarbiausias žingsnis - atlikti kompiuterinę diagnostiką, kuri nustatys konkrečius gedimų kodus. Ši procedūra padės nustatyti problemos sritį ir išvengti brangių, bereikalingų dalių keitimo.
• Ieškoti profesionalios pagalbos: Nors pateikta informacija gali padėti suprasti problemą, jos neturėtų būti naudojama kaip galutinė diagnozė. Tik kvalifikuotas specialistas gali atlikti išsamią apžiūrą, patikrinti slėgį kuro sistemoje, jutiklių rodmenis ir kitus parametrus.
• Vykdyti prevencinę priežiūrą: Daugelio gedimų galima išvengti reguliariai atliekant automobilio techninę priežiūrą. Svarbu laiku keisti oro ir kuro filtrus, vengti važinėjimo su labai mažu kuro kiekiu bake, nes tai gali sukelti kuro siurblio perkaitimą ir gedimą. Periodinis kuro sistemos valymas taip pat gali padėti išvengti purkštukų užsikimšimo.
• Adaptyvus mokymasis: Po remonto, ECU gali prireikti laiko prisitaikyti prie naujų komponentų arba nustatymų. Važinėjimas įvairiomis sąlygomis gali padėti ECU greičiau prisitaikyti.
• Įvertinkite remontą pagal problemos mastą: Po diagnostikos paaiškėja, ar pulsavimą sukelia nedidelis defektas, ar rimta mechaninė problema.
• Įvertinkite automobilio vertę: Prieš priimant sprendimą dėl brangaus remonto, verta apskaičiuoti automobilio rinkos vertę.
• Apsvarstykite alternatyvą - pardavimą sugedus: Jeigu Jūsų automobilio dyzelinis variklis pulsuoja ir servisas įvardijo brangų remontą, verta apsvarstyti kitą kelią - parduoti sugedusį automobilį automobilių supirkėjams. Jeigu paaiškėja, kad automobilio remontas kainuos daugiau nei jis vertas arba neturi garantijos, kad problema nepasikartos - verta pagalvoti apie kitas išeitis. Tokios įmonės kaip Top Supirkimas siūlo greitą ir paprastą sprendimą - superka net ir stipriai sugedusius automobilius, įskaitant ir tuos, kurių dyzelinis variklis pulsuoja ar visai nebeveikia.
