Šildymo sistemos išbalansavimas yra dažna problema, kai nėra išlikusių projektinių šilumnešio srautų, turinčių tekėti konkrečiais stovais. Šildymo sistemų išbalansavimo problemos sprendžiamos įvairiais metodais, dažniausiai naudojant rankinius arba automatinius balansavimo ventilius. Tikslus sistemos subalansavimas užtikrina tolygų šilumos paskirstymą ir energijos taupymą.
Balansavimo ventilių tipai ir jų taikymas
Šildymo ir šaldymo sistemose naudojami įvairių tipų balansavimo ventiliai, kurie padeda užtikrinti optimalų šilumnešio srautą ir temperatūros reguliavimą.
Rankiniai balansiniai ventiliai
Kai kuriuose atvejuose, pavyzdžiui, šildymo sistemose, naudojami rankiniai balansiniai ventiliai, kurie reikalauja kruopštaus balansavimo su specialia įranga. Tai užtikrina, kad sistemos bus subalansuotos pagal individualius pastato poreikius.
Automatiniai srauto ribotuvai
Automatiniai srauto ribotuvai, tokie kaip Danfoss MSV-I ventilis, yra ypač efektyvūs. Įrengus srauto ribotuvus, šilumnešis paskirstomas tolygiai po visą pastato ilgį, tai reiškia, kad pastato dešinė, kairė pusės ir vidurinė dalis šils tolygiai. Esant automatiniams srauto ribotuvams, didesnis nei numatyta projekte radiatorius galės daryti įtaką tik tam stovui, kuriame jis yra sumontuotas.
MSV-I ventilis yra kombinuotas rankinis išankstinio nustatymo ir uždarymo ventilis. Jame esanti srauto apribojimo funkcija leidžia nustatyti reikiamą maksimalų srautą stove. Šie ventiliai gaminami su vidiniu ar išoriniu sriegiu ir gali būti montuojami tiek paduodamame, tiek grąžinimo (rekomenduojama) vamzdyne.
Šildymo sistemos atnaujinimas ir rezultatai
Sistemos atnaujinimas gali duoti ženklius taupymo rezultatus, o investicijos dažnai sudaro tik nedidelę dalį bendrų renovacijos kaštų.
Bendrosios naudos
- Sistemą paprasta sumontuoti, nebūtina keisti radiatorių ir vamzdžių.
- Ją įdiegus galima sutaupyti apie 30% išlaidų už šildymą.
- Investicijos sudaro tik apie 10% bendrų renovacijos kaštų.
Atnaujinimo pavyzdžiai
Klaipėda, Laukininkų g. 44
Daugiabutis 5 aukštų namas Klaipėdoje, pastatytas 1985 metais ir modernizuotas 2009 metais. Namas neapšiltintas. Šildymo sistemos atnaujinimas pradėtas nuo šiluminio mazgo. Gyventojai pasirinko 1 vamzdžio sistemą, kurią paprasčiau ir pigiau pravesti, be to, ji pasižymi tokiomis pat reguliavimo ir taupymo galimybėmis, kaip ir 2 vamzdžių sistema. Atnaujinta moderni 1 vamzdžio sistema leidžia turėti individualią apskaitą.
Sumontuoti Danfoss radiatorių termostatai, kurie leidžia individualiai reguliuoti kiekvienos patalpos temperatūrą. Šildymo sistema subalansuota sumontavus automatinius balansinius ventilius - srauto ribotuvus.
Rezultatas: trijų kambarių 63 kv.m. 1 vamzdžio sistemos balansavimas, be termostatų naudojant rankinius arba automatinius balansavimo ventilius. Visame pastate tiksliai sureguliuoti šildymo sistemos srautai stovuose.
Vienvamzdės šildymo sistemos modernizavimas
Ignalina, Ateities g. 29
Daugiabutis 5 aukštų namas Ignalinoje, modernizuotas 2011 metais. Pasirinkta kompleksinė renovacija: pakeisti langai, apšiltintos sienos ir atnaujinta šildymo sistema. Gyventojai pasirinko Danfoss vienvamzdės sistemos atnaujinimo sprendimą, t.y., ant stovų sumontuoti automatiniai srauto ribotuvai su termostatiniais elementais. Ant radiatorių sumontuoti termostatai, siekiant individualaus patalpų temperatūrų reguliavimo.
Rezultatas: vidutiniškai sutaupyta energijos 2012/2013 m. lapkričio-sausio mėn.

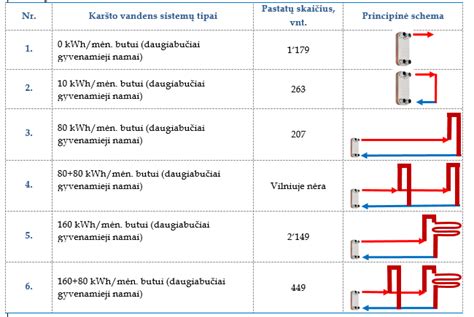

Karšto vandens sistemos balansavimas
Buitinio karšto vandens sistemose dažnai švaistomas vanduo ir energija, o reikiamas komforto lygis vartotojui ne visada garantuojamas. Tai nutinka dėl to, kad sistemoje susidaro blogas hidrobalansas. Siekiant palaikyti reikiamą temperatūros lygį, sistemos veikia su dideliu srauto perviršiu.
Danfoss MTCV yra daugiafunkcinis termostatinis balansinis ventilis, kuris automatiškai palaiko šiluminį balansą cirkuliacinėse sistemose, apribodamas srautą ir palaikydamas pastovią temperatūrą. Šis ventilis turi išorinį termometrą ir temperatūros jutiklį. Sumontavus karšto vandens termoreguliatorius karšto vandens sistemos stovuose, visuose butuose iš čiaupų teka vienodos temperatūros karštas vanduo, o patalpos šildomos pagal poreikius, t.y. tiek, kiek nustato vartotojas.
