Automobilių pneumatinių pakabų techninė priežiūra

Automobilių pramonė yra viena didžiausių ir svarbiausių šakų pasaulio ekonomikoje. Transporto inžinerija jau seniai peržengė tradicinį suvokimą, kad tai yra tik transporto priemonių projektavimas, kūrimas ir priežiūra. Transporto inžinierių kūriniai - vis greitesni, lengvesni ir mažiau teršiantys gamtą. Tai yra ne tik transporto priemonės, bet ir robotai, naujos energijos rūšys, pažangiausios saugumo technologijos ar net sumaniosios medžiagos. Šios srities inžinieriai dirba įvairiose pramonės srityse.

Pneumatinė pakaba, dažnai montuojama prabangiuose ir sunkvežimiuose, yra sudėtinga sistema, kuri, priešingai nei tradicinė pakaba su metalinėmis spyruoklėmis, naudoja oro pagalves arba amortizatorius su reguliuojamu slėgiu. Pagrindinės šios sistemos funkcijos yra nuolatinio automobilio kėbulo aukščio palaikymas, nepriklausomai nuo apkrovos, ir galimybė reguliuoti pakabos standumą bei prošvaisą. Tai užtikrina itin komfortišką važiavimą ir gerina automobilio valdymą bei stabilumą kelyje. Tačiau, nors tinkamai veikianti pneumatinė pakaba prisideda prie eismo saugumo, jos gedimai gali sukelti rimtą ir sunkiai pastebimą pavojų.

Pneumatinės pakabos samprata ir veikimo principai

Kas yra pneumatinė pakaba?

Pneumatinė arba kitaip orinė automobilio pakaba, tai tokio tipo pakaba, kuri yra veikiama elektros, varikliu varomo oro siurblio arba kompresoriaus. Pneumatinei pakabai išnaudojamos elastinės oro savybės. Įprasta naudoti taip pat ir azotą, tokiu atveju kalbama apie dujinę pakabą. Yra dujinių pakabų su kintamu ir pastoviu dujų kiekiu. Dujinės pakabos skirstomos į grynąsias pneumatines pakabas ir hidropneumatines pakabas.

Pneumatinėje pakaboje oro pagalvės randamos toje vietoje, kur įprastai kituose automobiliuose būna plieninės spyruoklės. Tokio tipo pakaba dažnai naudojama sunkiasvorėse mašinose, tokiose kaip autobusai ir sunkvežimiai, bei lengvuosiuose automobiliuose. Pneumatinės važiuoklės tikslas - užtikrinti sklandžią ir pastovią važiavimo kokybę, kai kuriais atvejais naudojama sportinių automobilių važiuoklėse.

Pneumatinės pakabos sandara ir veikimas

Pneumatinė automobilių važiuoklė - tai sudėtinga sistema, kurios pagrindinis tikslas yra užtikrinti maksimalų važiavimo komfortą ir saugumą. Ji veikia panaudodama suspaustą orą, kuris yra laikomas specialiuose oro rezervuaruose. Šis oras, valdant specialius vožtuvus, patenka į pneumatines kameras (oro pagalves), kurios pakeičia tradicines spyruokles.

Pneumatinės pakabos sistemą sudaro dvi arba keturios oro pagalvės, aukščio davikliai, siurblys su imtuvu, vožtuvų blokai ir valdymo kompiuteriai. Suspaustas oras esantis oro pagalvėse reguliuoja automobilio aukštį kelio atžvilgiu. Ši sistema užtikrina komfortišką važiavimą ir galimybę keisti prošvaistą rankiniu arba automatiniu būdu.

Kai automobilio kėbulas yra normaliame aukštyje, valdymo pirštai turi būti taip pat normaliame aukštyje (vidurinė padėtis), o įleidimo ir išleidimo vožtuvai yra uždaryti. Spyruokliniuose elementuose slėgis yra apie 8 bar.

Jeigu automobilis kraunamas, tai atstumas tarp kėbulo ir ašies sumažėja. Valdymo vožtuvo pirštas pasukamas per svirčių sistemą ir valdymo svirtį. Įleidimo vožtuvas atidaromas. Oras teka iš resiverio į spyruoklinius elementus tol, kol uždaromas įleidimo vožtuvas, vėl pasiekus valdymo svirčiai normalią padėtį. Slėgis spyruokliniame elemente padidėja.

Iškrovimo metu išleidimo vožtuvas atsidaro ir oro perteklius išeina į lauką arba uždarose sistemose - į mažo slėgio rezervuarą. Jis yra sujungtas su kompresoriaus įleidimo puse. Uždaroms sistemoms reikalinga mažesnė kompresoriaus galia ir joms beveik nereikia techninės priežiūros.

Pneumatinės pakabos sistemų srityje kitų privalumų teikia elektroniniai jutikliai kartu su lygio reguliavimo elektronika. Taip galima priklausomai nuo greičio, reguliuoti atstumą tarp kėbulo ir kelio arba posūkyje numatyti skersą nuolydžio užtvarą kelyje, atitinkamai reguliuoti oro kiekį.

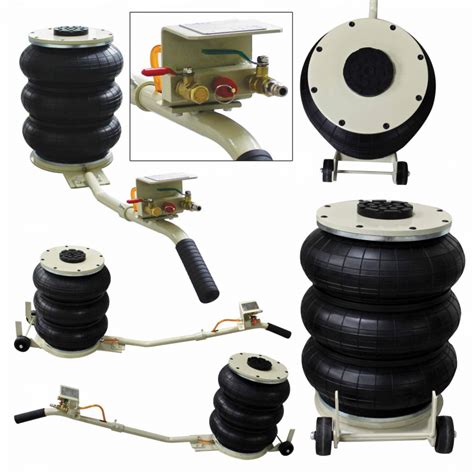

Pneumatinių pakabų tamprieji elementai

Vietoj įprastų metalinių spyruoklių, pneumatinėse pakabose naudojamos specialios oro pagalvės. Šios pagalvės yra pagamintos iš tvirto, bet lankstaus gumos ar polimero mišinio, armuoto tekstilės pluoštais, siekiant atlaikyti aukštą slėgį ir nuolatinius apkrovų svyravimus.

• a) vienos sekcijos, cilindrinis;
• b) dviejų sekcijų;
• c) diafragminis su kreipiamąja įvore.

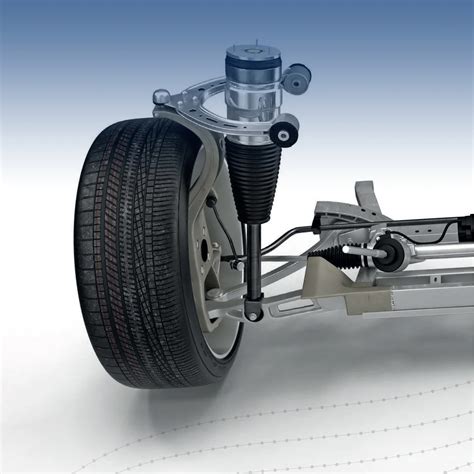

Pneumatinė pakaba dabartiniuose automobiliuose

Elektriniais jungikliais 11 valdomi elektropneumatiniai vožtuvai 8, kurie, priklausomai nuo jungiklių 11 padėties, paduoda į pakabos balionus 9 suslėgtą orą arba iš jų išleidžia. Taip keičiamas pakabos aukštis.

Šiandieninių krovininių automobilių pneumatinės pakabos balionuose 9 oro slėgį, proporcingai apkrovai, reguliuoja elektroninis valdymo blokas (EVB). EVB gauna signalą iš potenciometro, valdymo traukle sujungto su tiltu. Tiltui priartėjus prie rėmo, EVB duoda signalą elektropneumatiniams vožtuvams, kurie paduoda suslėgtą orą į pakabos balionus ir pakelia rėmą su kėbulu.

Pneumatinės pakabos privalumai ir trūkumai

Privalumai

Pagrindinis pneumatinės pakabos privalumas - tai aukščio savaiminis reguliavimas ir komfortas. Tokia pneumatinė pakaba, nepriklausomai nuo apkrovų, automatiškai palaiko automobilio kėbulo aukštį pastoviame lygyje. Šis privalumas itin juntamas važiuojant nelygiu reljefu, kylant raižyta vietove ir pan.

Trūkumai ir gedimai

Pneumatinės pakabos galimi gedimai gali būti įvairūs: oro nuotėkis iš oro pagalvių, kompresoriaus gedimas, vožtuvų bloko užsikimšimas ar netinkamas veikimas, aukščio daviklių klaidos, elektros instaliacijos problemos ar net valdymo kompiuterio gedimas. Tokie gedimai gali pasireikšti automobilio kėbulo svyravimais, nelygiu pakabos veikimu, automobilio „klimpimu“ į vieną pusę ar net visiškos pakabos funkcijos praradimu.

Gedimo mechanizmai ir simptomatika: Nuo pastebimų ženklų iki vidinių procesų

Pneumatinės pakabos sistemos gedimai yra kompleksiniai ir gali pasireikšti įvairiais būdais. Gebėjimas atpažinti šiuos simptomus ankstyvoje stadijoje yra itin svarbus siekiant išvengti didelių finansinių nuostolių ir pavojaus kelyje.

Būdingi gedimai ir jų pagrindinės priežastys

• Oro pagalvių (balionų) gedimai. Viena iš labiausiai paplitusių problemų yra oro nuotėkis iš oro pagalvių, kurį gali sukelti natūralus medžiagos senėjimas, pažeidimai ar mikroįtrūkimai. Vizualiai šis gedimas pasireiškia automobilio kėbulo aukščio svyravimu arba visiškai „nugulusia” puse, kai oro pagalvė nebeatlaiko svorio. Pastebėjus tokius požymius, problemą būtina spręsti nedelsiant, kadangi tai gali sukelti kitus sistemos gedimus.
• Kompresoriaus gedimai. Nuolatinis kompresoriaus veikimas yra aiškus gedimo simptomas, rodantis, kad sistemoje yra oro nuotėkis, o kompresorius bando jį kompensuoti dirbdamas ilgesnį laiką nei įprasta. Šis nuolatinis darbas galiausiai sukelia kompresoriaus perkaitimą ir jo visišką sugedimą, o tai paverčia nedidelį nuotėkio gedimą daug rimtesne ir brangesne problema.
• Jutiklių ir vožtuvų bloko problemos. Gedimai, susiję su aukščio jutikliais arba vožtuvų bloku, gali pasireikšti netikslia pakabos aukščio reguliacija, lėta reakcija į pokyčius arba kėbulo aukščio disbalansu tarp priekio ir galo ar šonų. Pastebėjus tokius požymius, reikalinga specialisto diagnostika.

Gedimų kaskadinis efektas ir prevencijos svarba

Pradinių, atrodytų, menkų pneumatinės pakabos gedimo simptomų ignoravimas dažnai sukuria kaskadinį gedimų ciklą, kuris baigiasi daug didesnėmis ir brangesnėmis problemomis. Šis procesas prasideda nuo nedidelio oro nuotėkio oro pagalvėje, vožtuve ar jungtyje. Siekdamas palaikyti nustatytą kėbulo aukštį, sistemos valdymo kompiuteris priverčia kompresorių dirbti ilgiau ir dažniau. Dėl didesnės apkrovos ir nuolatinio veikimo kompresorius perkaista ir galiausiai sudega, patirdamas kapitalinį gedimą. Ši gedimų grandinė veda prie to, kad dabar reikia remontuoti ne tik pirminį gedimą, pavyzdžiui, suplyšusią oro pagalvę, bet ir brangiai kainuojantį kompresorių. Ši situacija pabrėžia prevencinės priežiūros svarbą. Reguliari, ypač prieš žiemos sezoną, atliekama patikra leidžia identifikuoti nedidelius oro nuotėkius ar kitus sistemos defektus dar prieš jiems išsivystant į didesnę problemą, taip taupant lėšas ir užtikrinant eismo saugumą.

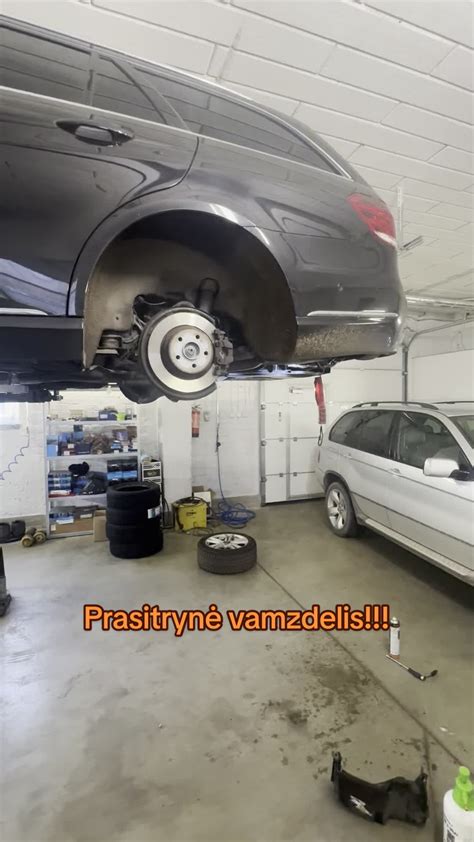

Techninė priežiūra ir diagnostika

Reguliari priežiūra

Reguliari techninė priežiūra yra būtina norint užtikrinti ilgalaikį ir patikimą pneumatinės pakabos veikimą. Tai apima periodinius patikrinimus dėl oro nuotėkių, oro kompresoriaus ir vožtuvų bloko būklės, bei elektroninės valdymo sistemos diagnostiką. Mechanikai rekomenduoja tikrinti pneumatinę pakabą kaskart keičiant tepalus, taip pat ypatingą dėmesį skirti silfonų būklei, ypač prieš žiemos sezoną. Jei pastebimas nuolatinis kompresoriaus veikimas, tai yra aiškus signalas apie oro nuotėkį, kuris reikalauja nedelsiamo sprendimo, siekiant išvengti kompresoriaus perkaitimo ir brangaus keitimo.

Diagnostika ir gedimų šalinimas

Visureigių su pneumatine pakaba gedimai ir jų šalinimo būdai reikalauja specifinių žinių ir įrangos. Tai gali apimti sudėtingus diagnostikos procesus, oro nuotėkių paiešką ir sandarinimą, susidėvėjusių komponentų keitimą ar elektroninės sistemos programavimo koregavimą.

Galimų pneumatinių ir elektropneumatinių sistemų gedimų požymiai, gedimų paieškos metodika, pneumatinių ir elektropneumatinių sistemų gedimų paieška, aptikimas ir registravimas, skaitmeninių įrankių priemonių pagalba yra svarbūs aspektai techninės priežiūros procese. Pneumatinių ir elektropneumatinių įrenginių ir sistemų veikimo funkcijų vizualinis tikrinimas, naudojant skaitmeninimo priemones, bei testavimo metodų parinkimas yra svarbūs diagnostikos etapai.

Pneumatinių ir elektropneumatinių sistemų funkcinės schemos, jų simboliai, principinės schemos, jų simboliai ir reikšmė yra būtini suprasti sistemos veikimą ir diagnozuoti gedimus. Oro paruošimo, tiekimo komponentų schemų simboliai, parametrai, oro slėgio srauto, slėgio reguliavimo ir valdymo įrenginių schemų simboliai, bei pneumatinių ir elektropneumatinių sistemų vykdymo įrenginių schemų simboliai padeda atlikti remonto darbus.

Remonto sprendimai ir kaštų analizė

Remonto variantai ir kaštai

Pneumatinės pakabos remontas gali būti atliekamas keliais būdais. Kaina priklauso nuo gedimo pobūdžio ir pasirinktų dalių. Remiantis surinktais duomenimis, oro pagalvių keitimas kainuoja nuo 160 eurų už dalis ir nuo 50 eurų už darbus, o kompresoriaus keitimas - nuo 480 eurų už dalis ir nuo 50 eurų už darbus.

Vertinant šiuos kaštus, ekonomiškai pagrįsta alternatyva yra pneumatinės pakabos keitimas į tradicinę spyruoklinę. Naujų spyruoklių komplekto kaina svyruoja nuo 140 iki 600 eurų, o keitimo darbai kainuoja nuo 45 eurų. Šis sprendimas gali būti pigesnis ilgalaikiu laikotarpiu, išvengiant nuolatinio brangios pneumatinės sistemos remonto.

Tiesioginė įtaka eismo saugumui

Sugedusi pneumatinė pakaba turi tiesioginę įtaką automobilio dinamikai ir elgsenai kelyje, kas gali kelti didelį pavojų vairuotojui ir kitiems eismo dalyviams.

Poveikis automobilio valdymui ir stabilumui

Techniniu požiūriu, sugedus pneumatinei pakabai, automobilio kėbulas gali nusėsti ant vienos pusės ar ašies, kas ypač pastebima vežant didesnį krovinį ar važiuojant nelygiu keliu. Tai drastiškai pakeičia automobilio svorio centrą ir geometriją, o tai tiesiogiai lemia prastą automobilio valdymą ir nestabilumą. Posūkiuose pastebimai padidėja kėbulo svyravimas, o reakcija į vairo pasukimus gali tapti lėta ir neprognozuojama. Tai kritiškai didina avarijos riziką, ypač atliekant staigius manevrus, tokius kaip lenkimas, eismo juostos keitimas ar posūkiai didesniu greičiu.

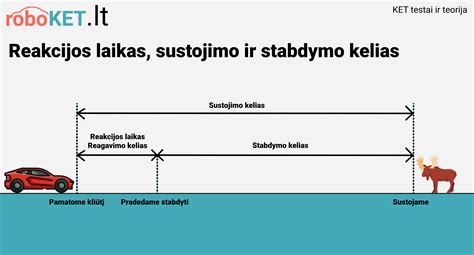

Įtaka stabdymo sistemai ir stabdymo keliui

Atlikus fizikinę analizę tampa akivaizdu, kad sugedusi pakaba turi ne tik komforto, bet ir saugumo problemų. Sugedusi oro pagalvė praranda slėgį, o tai sukelia netolygų automobilio svorio pasiskirstymą. Dėl to stabdymo metu stabdymo jėga negali būti tolygiai paskirstyta visiems ratams. Tai gali lemti, kad automobilį „trauks” į vieną šoną, o tai padidina stabdymo kelią ir gali sukelti valdymo praradimą, ypač esant blogoms oro sąlygoms. Nors stabdymo kelias priklauso nuo daugelio veiksnių, įskaitant greitį ir masę, sugedusios pakabos sukeltas netolygus jėgos paskirstymas gali tapti lemtingu veiksniu kritinėje situacijoje.

Teisiniai ir reguliavimo aspektai

Privalomoji techninė apžiūra

Automobilio techninė būklė yra griežtai reglamentuojama, o sugedusi pneumatinė pakaba turi tiesioginių teisinių pasekmių. Pakaba yra viena iš pagrindinių dalių, kuri tikrinama privalomosios techninės apžiūros metu. Kadangi pakabos defektai yra vieni dažniausių, automobilis su sugedusia pneumatine pakaba greičiausiai negalės praeiti TA.

Administracinė atsakomybė

Vairavimas techniškai netvarkinga transporto priemone, turinčia gedimų, dėl kurių draudžiama važiuoti, užtraukia baudą vairuotojams nuo 50 iki 100 eurų. Be to, jei automobilio techninė apžiūra yra negaliojanti, bauda vairuotojui siekia 30-40 eurų, o asmeniui, leidusiui vairuoti, net nuo 60 iki 120 eurų. Tai sukuria nemalonią situaciją, kai bandymas sutaupyti pinigus atidedant remontą gali lemti daug didesnes išlaidas per baudas, kurios gali būti sukauptos per ilgesnį laikotarpį.

Rekomendacijos vairuotojams

Apibendrinant, sugedusi pneumatinė pakaba, nors ir pasireiškia komforto trūkumu, yra rimta eismo saugumo problema, veikianti automobilio valdymą, stabilumą ir stabdymo efektyvumą.

Veiksmų planas sugedus pakabai

1. Nedelsiant nutraukti važiavimą. Pastebėjus pirmuosius gedimo požymius, tokius kaip kėbulo nusėdimas, keisti garsai ar nuolatinis kompresoriaus veikimas, reikėtų kuo greičiau sustoti ir nebetęsti kelionės.
2. Kviečiamas profesionalus remontas. Saugiausia būtų iškviesti techninę pagalbą, kuri transportuos automobilį į autoservisą. Tai padės išvengti avarijos rizikos ir baudos už vairavimą techniškai netvarkinga transporto priemone.
3. Išsami diagnostika. Servise būtina atlikti išsamią diagnostiką, kad būtų nustatyta tikroji gedimo priežastis - ar tai oro nuotėkis, kompresoriaus perkaitimas, ar kiti sistemos komponentų defektai.
4. Sprendimo pasirinkimas. Priklausomai nuo automobilio vertės, numatomos eksploatacijos trukmės ir biudžeto, galima rinktis brangų, tačiau autentišką, remontą su originaliomis dalimis arba ekonomiškai efektyvesnį variantą - pneumatinės pakabos konversiją į tradicinę spyruoklinę pakabą.

Prevencinės priemonės

Reguliari pneumatinės pakabos priežiūra yra ne tik geras įprotis, bet ir būtinybė.
