Šis straipsnis yra išsami Toyota Avensis automobilių (ypač modelių, pagamintų nuo 2009 iki 2017 metų bei T25/T250, gamintų 2003-2009 metais) saugiklių bloko sandaros, schemos ir saugiklių keitimo procedūrų apžvalga. Aptarsime saugiklių bloko vietą, saugiklių paskirtį, identifikavimą ir žingsnis po žingsnio aprašysime, kaip saugiklius saugiai ir teisingai pakeisti. Taip pat atkreipsime dėmesį į dažniausiai pasitaikančias problemas ir kaip jas diagnozuoti.
Kas yra Saugiklių Blokas ir Kodėl Jis Svarbus?
Saugiklių blokas yra esminė automobilio elektros sistemos dalis. Jis veikia kaip apsauginis mechanizmas, saugantis elektros grandines nuo perkrovų ir trumpųjų jungimų. Saugiklis yra mažas komponentas, kuriame yra plonas metalinis laidelis. Jei grandinėje atsiranda per didelė srovė, šis laidelis išsilydo, nutraukdamas elektros tiekimą ir apsaugodamas brangesnius komponentus, tokius kaip valdymo blokai (ECU), apšvietimo sistemos ir kiti elektroniniai įrenginiai.
Be saugiklių bloko, menkiausias trumpasis jungimas galėtų sukelti didelę žalą automobilio elektros sistemai, o kartais net ir gaisrą. Todėl suprasti saugiklių bloko veikimą ir mokėti jį prižiūrėti yra gyvybiškai svarbu kiekvienam Toyota Avensis savininkui.
Toyota Avensis Saugiklių Bloko Vietos
Toyota Avensis automobiliuose saugiklių dėžutės paprastai būna dviejose pagrindinėse vietose: salone ir variklio skyriuje. Tiksli vieta gali šiek tiek skirtis priklausomai nuo konkretaus modelio ir gamybos metų, todėl visada rekomenduojama pasikonsultuoti su savo automobilio savininko vadovu.
Salono Saugiklių Blokas
Salono saugiklių blokas dažniausiai yra po prietaisų skydeliu, vairuotojo pusėje, arba kartais keleivio pusėje. Norėdami jį pasiekti, gali tekti atidaryti specialų dangtelį arba nuimti plastikinę apdailą. Šioje dėžutėje paprastai randami saugikliai, apsaugantys tokius komponentus kaip SRS oro pagalvių sistema, stoglangis, galinis rūko žibintas, priekiniai rūko žibintai, centrinis užraktas, radijas, elektriniai langai ir kiti salono elektros įrenginiai.

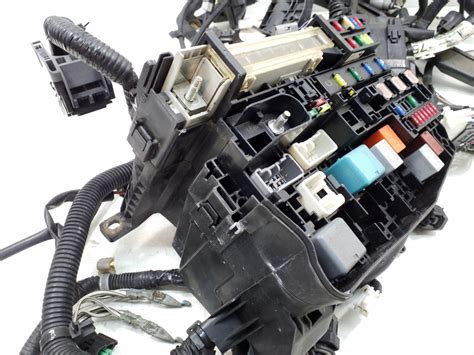

Variklio Skyriaus Saugiklių Blokas
Šis blokas yra variklio skyriuje, dažniausiai šalia akumuliatoriaus arba ant sparno. Jis yra apsaugotas nuo aplinkos poveikio specialiu dangčiu. Šioje dėžutėje rasite saugiklius, apsaugančius svarbius variklio valdymo sistemos komponentus, tokius kaip pagrindinė relė, aušinimo ventiliatorius, oro kondicionierius, degalų siurblys, ABS (stabdžių antiblokavimo sistema), uždegimo sistema ir kiti svarbūs variklio elektros sistemos komponentai.
Saugiklių Bloko Schema ir Saugiklių Identifikavimas
Kiekvienas saugiklis saugiklių bloke yra skirtas konkrečiai automobilio sistemai ar komponentui. Norint nustatyti, kuris saugiklis yra atsakingas už tam tikrą funkciją, būtina naudoti saugiklių bloko schemą. Ši schema dažniausiai būna:
- Ant paties saugiklių bloko dangtelio (vidinėje pusėje).
- Automobilio savininko vadove.
- Internete (oficialiose Toyota svetainėse arba patikimuose automobilių forumuose).
Schema parodo kiekvieno saugiklio vietą ir jo paskirtį (pvz., "Priekiniai žibintai", "Garso sistema", "ABS" ir pan.). Saugikliai taip pat skiriasi pagal amperą (A), kuris nurodomas ant saugiklio korpuso. Svarbu naudoti tinkamo amperų saugiklį, kad užtikrintumėte tinkamą sistemos apsaugą.
Saugiklių Tipai ir Amperai
Toyota Avensis automobiliuose naudojami kelių tipų saugikliai, įskaitant:
- Standartiniai ATP/ATC saugikliai: Tai yra labiausiai paplitęs tipas, pasižymintis plokščiu korpusu ir dviem kontaktais.
- Mini saugikliai: Mažesni už standartinius, bet veikia panašiai.
- MAXI saugikliai: Didesni saugikliai, skirti didesnėms srovėms.
- Stikliniai saugikliai: Senesnio tipo, retai naudojami naujesniuose automobiliuose.
Amperai gali skirtis priklausomai nuo sistemos, kurią saugiklis apsaugo. Dažniausiai pasitaikantys amperai yra 5A, 7.5A, 10A, 15A, 20A, 25A, 30A ir 40A. Saugiklių reikšmės (amperai - A) nurodo, kokią maksimalią srovę saugiklis gali atlaikyti prieš perdegdamas. Saugiklių keitimas netinkamos amperinės vertės saugikliu gali sukelti elektros sistemos gedimus ar net gaisrą.

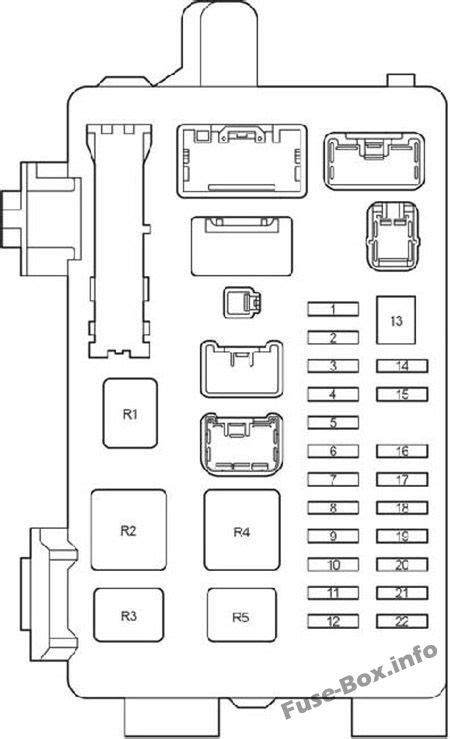

Pavyzdinės Saugiklių Schemos
Žemiau pateikiami pavyzdiniai saugiklių išdėstymai ir jų paskirtis skirtingiems Toyota Avensis modeliams. Svarbu: tai tik pavyzdžiai. Tiksli schema skiriasi priklausomai nuo modelio ir komplektacijos. Visada žiūrėkite į savo automobilio savininko vadovą arba schemą ant saugiklių bloko dangtelio.
Salono Saugiklių Blokas (Pavyzdys, T25/T250)
| Saugiklio Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 IGN | 10A | SRS oro pagalvių sistema, indikatorius ir skaitikliai, paleidimo sistema, kelių degalų įpurškimo sistema / nuosekli degalų įpurškimo sistema |
| 2 S/ROOF | 20A | Stumdomas stogas (stoglangis) |
| 3 RR FOG | 7.5A | Galinis rūko žibintas |
| 4 FROG | 15A | Priekinis rūko žibintas, kontrolinė lemputė |
| 5 AM1 | 25A | Užvedimo sistema, saugikliai |
| POWER | 20A | Elektra valdomi langai |
| CIG | 15A | Cigarečių degiklis (jei yra) |
| RADIO | 7.5A | Garso sistema |
Variklio Skyriaus Saugiklių Blokas (Pavyzdys, T25/T250)
| Saugiklio Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 PAGRINDINĖ (MAIN) | 50A | Pagrindinė EFI relė |
| 2 VENTILIATORIAUS PAGRINDINĖ (FAN MAIN) | 40A | Radiatoriaus ventiliatoriaus variklis, VENTILIATORIUS NR.1 Relė (šoninė) |
| 3 FAN SUB | 30A | Oro kondicionavimo kondensatoriaus ventiliatoriaus variklis, Radiatoriaus ventiliatoriaus variklis, VENTILIATORIAUS NR.2 Relė (šoninė), VENTILIATORIAUS NR. 3 Relė (šoninė) |
| H-LP LH | 15A | Kairysis priekinis žibintas (artimosios šviesos) |
| H-LP RH | 15A | Dešinysis priekinis žibintas (artimosios šviesos) |
| HORN | 10A | Garso signalas |
| EFI | 15A | Variklio valdymo sistema |
| ABS | 40A | ABS sistema |
Saugiklių Keitimo Procedūra: Žingsnis po Žingsnio
Saugiklių keitimas yra gana paprastas procesas, tačiau svarbu laikytis saugos reikalavimų:
- Išjunkite automobilio degimą: Prieš keičiant saugiklį, išjunkite variklį ir ištraukite raktelį iš spynelės.
- Raskite perdegusį saugiklį: Atidarykite atitinkamą saugiklių dėžutę. Naudodamiesi schema, esančia ant saugiklių dėžutės dangtelio arba savininko vadove, nustatykite saugiklį, kuris yra atsakingas už neveikiančią sistemą.
- Patikrinkite saugiklį: Vizualiai patikrinkite saugiklį. Jei laidelis viduje yra nutrūkęs arba apdegęs, saugiklis yra sugedęs. Taip pat galite naudoti multimetrą (testerį), nustatę jį į tęstinumo režimą. Jei testeris rodo tęstinumą, saugiklis yra geras; jei ne, jis yra perdegęs.
- Ištraukite sugedusį saugiklį: Naudokite specialų saugiklių ištraukiklį (dažnai būna saugiklių bloke) arba replėmis su plonomis galvutėmis. Būkite atsargūs, kad nepažeistumėte aplinkinių saugiklių ar kontaktų.
- Įdėkite naują saugiklį: Įdėkite naują, tokios pačios amperinės vertės saugiklį į tą pačią vietą. Niekada nenaudokite didesnės amperinės vertės saugiklio, nes tai gali sukelti rimtų elektros sistemos problemų ir net gaisrą.
- Patikrinkite sistemą: Įjunkite degimą ir patikrinkite, ar neveikianti sistema dabar veikia.
- Jei saugiklis vėl perdega: Jei naujas saugiklis iškart perdega, tai rodo rimtesnę problemą elektros grandinėje. Kreipkitės į kvalifikuotą elektriką.
Kur yra „Toyota Avensis II 2003–2009“ (T25, diagnostika, relės, OBD2) saugikliai ir OBD prievadas?
Dažniausios Problemos ir Diagnostika
Jei saugikliai nuolat perdega, tai yra ženklas, kad kažkas negerai su automobilio elektros sistema. Štai keletas galimų priežasčių:
- Trumpasis jungimas: Tai dažniausia priežastis, dėl kurios perdega saugikliai. Pažeista izoliacija ant laidų gali sukelti trumpąjį jungimą, dėl kurio per didelė srovė teka grandine ir perdega saugiklis. Trumpasis jungimas atsiranda, kai laidai su skirtingu potencialu susiliečia.
- Perkrauta grandinė: Per didelis elektros prietaisų naudojimas vienu metu gali sukelti perkrovą ir perdeginti saugiklį. Per daug prietaisų, veikiančių vienu metu, gali perkrauti grandinę.
- Sugedęs komponentas: Sugedęs elektros prietaisas (pvz., variklis, relė ar jungiklis) gali sukelti per didelę srovę.
- Senėjimas: Laikui bėgant saugikliai gali susidėvėti ir perdegti.
- Drėgmė ir korozija: Drėgmė gali sukelti koroziją ir trumpuosius jungimus, dėl kurių perdega saugikliai.
Norėdami diagnozuoti problemą, galite atlikti šiuos veiksmus:
- Patikrinkite laidus: Apžiūrėkite laidus, ar nėra pažeidimų, nutrūkimų ar apdegimų.
- Atjunkite prietaisus: Atjunkite visus papildomus prietaisus (pvz., automobilinius įkroviklius, navigacijos sistemas), kad įsitikintumėte, jog jie neperkrauna grandinės.
- Patikrinkite komponentus: Patikrinkite, ar nėra sugedusių komponentų.
Niekada nenaudokite didesnės amperės saugiklio, nes tai gali pažeisti automobilio elektros sistemą. Taip pat verta pasidomėti automatinių saugiklių naudojimu. Tai yra saugikliai, kurie automatiškai atsistato po trumpojo jungimo pašalinimo, todėl jums nereikės nuolat keisti perdegusių saugiklių. Reguliariai tikrinkite saugiklių būklę, ypač jei pastebėjote problemų su automobilio elektros sistema. Ankstyva diagnostika gali padėti išvengti didesnių problemų.
Svarbios Pastabos ir Patarimai
- Visada naudokite tinkamos amperinės vertės saugiklius. Netinkamas saugiklis gali sukelti rimtų problemų.
- Niekada nebandykite taisyti perdegusio saugiklio ar jį apeiti. Tai labai pavojinga ir gali sukelti gaisrą.
- Jei saugiklis dažnai perdega, kreipkitės į kvalifikuotą mechaniką ar elektriką, kad ištirtų elektros sistemą.
- Laikykite atsarginių saugiklių rinkinį savo automobilyje. Tai pravers netikėtais atvejais.
- Prieš keisdami saugiklį, visada išjunkite degimą ir ištraukite raktelį.
Atkreipkite dėmesį, kad saugiklių išdėstymas ir amperinės vertės gali skirtis priklausomai nuo konkretaus Toyota Avensis modelio, pagaminimo metų ir komplektacijos. Todėl, prieš atliekant bet kokius darbus su saugikliais, visada rekomenduojama pasitikrinti automobilio savininko vadove arba kreiptis į kvalifikuotą specialistą. Saugiklių keitimas nėra sudėtingas darbas, tačiau jei jaučiatės nepatogiai arba nesate tikri dėl savo gebėjimų, geriau patikėti šį darbą profesionalams.
