Automobilių Litavimas ir Užspaudimas: Išsamus Vadovas

Automobilių elektros sistemose, renkantis tarp litavimo ir užspaudimo, priklauso nuo konkretaus pritaikymo, įgūdžių lygio ir aplinkos sąlygų. Nors abu metodai, tinkamai atlikti, sukuria patikimus elektros sujungimus, kiekvienas turi skirtingų pranašumų, dėl kurių jie geriau tinka įvairioms automobilių reikmėms. Šių skirtumų supratimas padės jums pasirinkti tinkamą sujungimo būdą savo projektui.

Kas yra litavimo ir užspaudžiamosios jungtys?

Litavimo apibrėžimas

Litavimo metu du metaliniai laidininkai sujungiami naudojant išlydytą užpildo metalą (lituoklį), kuris atvėsęs sukimba su abiem paviršiais. Automobilių pramonėje laidas ir jungtis kaitinami lituokliu, užtepamas kanifolijos lydmetalis ir sukuriamas nuolatinis metalurginis sujungimas.

Užspaudžiamo jungties apibrėžimas

Mechaniškai užspaudžiant metalinę jungtį aplink nuimtą laidą, naudojant specialius užspaudimo įrankius, deformuojamas metalinis jungiklis. Jungties metalinė įvorė suspaudžiama ant laido gijų, sukurdama dujoms nelaidų sandariklį, kuris išlaiko elektrinį laidumą mechaniniu slėgiu, o ne metalurginiu sujungimu.

Pagrindiniai skirtumai: litavimas ir užspaudimas automobiliams

Nors abi technologijos leidžia sujungti elektros laidininkus, jos turi esminių skirtumų, kurie lemia jų tinkamumą skirtingoms automobilių reikmėms.

Taikymas: kada naudoti kiekvieną metodą

Geriausi užspaudimo panaudojimo būdai

• Variklio skyriaus jungtys - Puikus atsparumas karščiui ir vibracijai.
• Važiuoklės įžeminimo taškai - Patikimas ilgalaikis laidumas.
• Gamyklinių diržų remontas - Atitinka OEM prijungimo metodus.
• Didelės srovės taikymas - Geresnė srovės pralaidumo galia.
• Drėgnos aplinkos jungtys - Atsparumas drėgmei su sandariais terminalais.
• Gamybos darbai - Greitesnis diegimas keliems sujungimams.

Geriausi litavimo panaudojimo būdai

• Prietaisų skydelio laidai - Mažos vibracijos aplinka.
• Garso sistemos jungtys - Signalo kokybės aspektai.
• PCB remontas - Komponentų lygio darbas.
• Individualių matuoklių įrengimas - Švari, profesionali išvaizda.
• Silpnos srovės valdymo grandinės - Tikslios elektrinės charakteristikos.
• Prototipo darbas - Lengvas modifikavimas ir testavimas.

Kiekvieno metodo tikslas ir privalumai

Kodėl verta rinktis užspaudimą?

Pagrindiniai privalumai:

• Atsparumas vibracijai - Lankstus prijungimo taškas sugeria variklio judesius.
• Įrengimo greitis - Svarbus gamybos ar remonto dirbtuvių efektyvumui.
• Apsauga nuo drėgmės - Sandarūs gnybtai apsaugo nuo korozijos.
• Temperatūros stabilumas - Nėra lydymosi temperatūros apribojimų.
• Nuosekli kokybė - Mažiau priklauso nuo technikos nei litavimas.

Atitikties pranašumas: Dauguma automobilių gamintojų savo techninės priežiūros vadovuose nurodo užspaudžiamąsias jungtis, nes jos atitinka SAE J1128 ir SAE J163 standartus, skirtus automobilių elektros sistemoms.

Kodėl verta rinktis litavimą?

Pagrindiniai privalumai:

• Elektros charakteristikos - Tinkamai atlikus, sumažėja pasipriešinimas.
• Nuolatinis ryšys - Laikui bėgant negalima dirbti laisvai.
• Kompaktiškos jungtys - Užima mažiau vietos nei dideli užspaudžiami terminalai.
• Signalo vientisumas - Rekomenduojama jautrioms elektroninėms grandinėms.
• Profesionali išvaizda - Švari, užbaigta išvaizda po susitraukimo nuo karščio.

Techninis pranašumas: Litavimas sukuria metalurginę jungtį, kurios elektrinė varža gali būti mažesnė nei mechaninių užspaudžiamųjų jungčių.

Kaip išsirinkti: automobilių laidų pasirinkimo vadovas

Aplinkosaugos aspektai

Pasirinkite „Crimp“, kada:

• Darbinė temperatūra reguliariai viršija 150 °F.
• Didelės vibracijos aplinka (variklis, transmisija, pakaba).
• Galimas drėgmės poveikis.
• Ryšiui gali prireikti prieigos prie paslaugų.

Pasirinkite litavimą, kada:

• Apsaugota vidaus aplinka.
• Mažos vibracijos zona (prietaisų skydelis, bagažinė).
• Signalo kokybė yra labai svarbi.
• Yra erdvės apribojimų.

Konkrečios programos gairės

• Variklio skyriaus laidai: Rekomendacija - užspaudžiamas. Naudokite jūrinei pramonei skirtus susitraukiančius užspaudžiamuosius gnybtus, kurių temperatūra gali būti ne mažesnė kaip 200 °F. Dėl nuolatinės vibracijos ir temperatūros ciklų lituotos jungtys yra linkusios sugesti.
• Garso sistemos jungtys: Rekomendacija - priklauso nuo vietos.
  • Bagažinė/salonas: Litavimas tinkamas signaliniams laidams.
  • Variklio skyrius: Užspaudžiamasis elementas maitinimo jungtims.
  • Durų plokštės: Užspaudžiamas, kad būtų galima valdyti durų judėjimą.
• Apšvietimo grandinės: Rekomendacija - užspaudžiamas. Naudokite izoliuotus užspaudžiamus gnybtus su jūrinei aplinkai skirtu termo susitraukiančiu kamščiu. Priekinių ir galinių žibintų grandinės patiria vibraciją ir drėgmę.
• Matuoklio ir priedų montavimas: Rekomendacija - mišrus metodas.
  • Galios tiekimas: Užspaudžiamas tinkamu lydymu.
  • Signalo laidai: Litavimas priimtinas saugomose teritorijose.
  • Antžeminės jungtys: Visada užspauskite prie važiuoklės.

Ekspertų patarimai, kaip pasisekti

Geriausia užspaudimo praktika

• Naudokite tinkamą įrankį - Reketiniai užspaudimo įrankiai užtikrina pastovų suspaudimą.
• Pritaikykite laido skersmenį prie terminalo - Svarbu tinkamam prijungimui.
• Nuimkite juosteles iki tikslaus ilgio - Paprastai nuo 1/4 colio iki 3/8 colio, priklausomai nuo terminalo.
• Užtepkite dielektrinį tepalą - Apsaugo nuo korozijos atšiauriomis sąlygomis.
• Viską susitraukite šilumos būdu - Papildoma apsauga nuo drėgmės ir deformacijos.

Geriausia litavimo praktika

• Naudokite kanifolijos lydmetalį - Automobilių pramonėje niekada nenaudojamos rūgštinės šerdies sistemos.
• Iš anksto padenkite abu paviršius alavu - Užtikrina gerą drėkinimą ir sukibimo stiprumą.
• Šildykite jungtį, o ne lituoklį - Tinkamas šilumos valdymas yra labai svarbus.
• Sunkiai sujungimams įpilkite fliuso - Pagerina oksiduotų paviršių drėkinimą.
• Visada susitraukite - Mechaninė apsauga ir sandarumas nuo drėgmės.

Profesionalų atrankos kriterijai

• Laikykitės OEM specifikacijų - Patikrinkite techninės priežiūros vadovo reikalavimus.
• Apsvarstykite paslaugų prieinamumą - Užspaudimo antgalius lengviau patikrinti ir pakeisti.
• Atitikti dabartinę talpą - Naudokite tinkamus vielos skersmenų skaičiavimus.
• Plėtros planas - Palikite aptarnavimo kilpas ir prieigos taškus.

Svarbūs saugos įspėjimai

Elektros sauga

• Visada atjunkite akumuliatorių prieš pradėdami dirbti su bet kokia automobilio elektros sistema.
• Naudokite tinkamas asmenines apsaugos priemones - Apsauginiai akiniai užspaudžiant, ventiliacija lituojant.
• Patikrinkite vielos gabarito talpą - Per maži laidai kelia gaisro pavojų.
• Įdiekite tinkamą saugiklį - Niekada neperjunkite ir nedidinkite saugiklių galios.

Kodekso laikymasis

• Laikykitės SAE standartų - J1128 laidams, J163 gnybtams.
• Laikykitės vietinių taisyklių - Kai kuriose jurisdikcijose yra specialūs reikalavimai.
• Naudokite UL išvardytus komponentus - Ypač svarbu montuojant po pardavimo.
• Dokumentuokite pakeitimus - Reikalinga kai kuriems draudimo ir saugos patikrinimams.

Dažniausios problemos ir sprendimai

Užspaudimo trikčių šalinimas

• Problema: Didelės varžos jungtys.
  • Priežastis: Neteisingas užspaudiklis arba nepakankamas suspaudimas.
  • Sprendimas: Naudokite tinkamą reketinį užspaudiklį, patikrinkite gnybtų vardinę įtampą.
• Problema: Korozija jungties taške.
  • Priežastis: Drėgmės patekimas arba skirtingi metalai.
  • Sprendimas: Naudokite sandarius gnybtus su dielektriniu tepalu.

Litavimo trikčių šalinimas

• Problema: Šalto litavimo jungtys.
  • Priežastis: Nepakankama šiluma arba užteršti paviršiai.
  • Sprendimas: Kruopščiai išvalykite, naudokite tinkamą lituoklio temperatūrą (350-375 °C).
• Problema: Jungties pažeidimas dėl vibracijos.
  • Priežastis: Standus sujungimas didelio judėjimo srityje.
  • Sprendimas: Pridėkite įtempimo mažinimo įtaisą arba perjunkite į užspaudžiamą jungtį.

Greito naudojimo vadovas

Vielos matuoklio ir terminalo dydžio lentelė

Svarbiausių įrankių kontrolinis sąrašas

Užspaudimui:

• Terkšlinis užspaudimo įrankis (tinkamas matuoklio diapazonas).
• Laidų nuėmikliai su matuoklio žymėmis.
• Šilumos pistoletas susitraukiantiems vamzdžiams.
• Dielektrinis tepalas.
• Įvairūs užspaudžiami antgaliai ir susitraukiantys vamzdeliai.

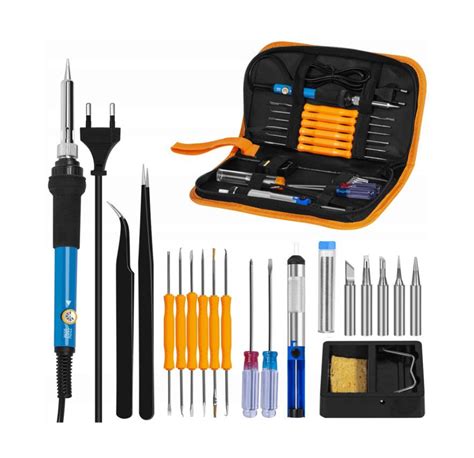

Litavimui:

• Temperatūros reguliuojamas lituoklis (30-60 W).
• Litavimo lydmetalis su kanifolijos šerdimi (60/40 arba 63/37).
• Fliuso pasta sunkiai sujungiamoms jungtims.
• Termosusitraukiančių vamzdžių asortimentas.
• Pagalbos rankos arba PCB laikiklis.

Profesinės rekomendacijos

Kada skambinti profesionalui

• Didelės srovės instaliacijos (generatoriai, starteriai, gervės).
• Saugumui svarbios sistemos (ABS, oro pagalvės, variklio valdymas).
• Draudimo reikalavimai - Kai kuriems pakeitimams reikalingas sertifikuotas montavimas.
• Garantiniai svarstymai - Profesionalus darbas gali išsaugoti apsaugą.

Sertifikavimas ir mokymas

• IPC sertifikatas - Litavimo mokymo pramonės standartas.
• ASE elektros sertifikavimas - Puikus automobilių serviso aptarnavimas.
• Gamintojų mokymai - Konkrečiam prekės ženklui būdingi reikalavimai ir metodai.

Dažnai užduodami klausimai

Kuo geriau naudoti užspaudžiamąsias jungtis automobiliuose?
Užspaudžiamos jungtys puikiai tinka automobilių pramonei, nes jos išlieka lanksčios vibracijos metu, tinkamai užsandarintos atsparios drėgmei ir išlaiko pastovias elektrines savybes esant ekstremalioms temperatūroms. Mechaninė jungtis nepriklauso nuo metalurginės jungties, kuri gali įtrūkti ar nutrūkti veikiant įtempiui.

Ar galima saugiai lituoti automobilio laidus?
Taip, automobilio laidų litavimas yra saugus, kai atliekamas teisingai, naudojant tinkamas medžiagas ir metodus. Naudokite litavimo kanifolijos šerdies lydmetalį, užtikrinkite gerą vėdinimą, atjunkite akumuliatorių ir visada naudokite apsaugą nuo karščio susitraukiančios medžiagos. Tačiau venkite litavimo didelės vibracijos vietose, tokiose kaip variklio skyrius.

Kuris metodas užtikrina mažesnę elektrinę varžą?
Tinkamai lituota jungtis paprastai turi mažesnę elektrinę varžą nei užspaudžiamoji jungtis. Tačiau daugumoje automobilių pritaikymų skirtumas yra nereikšmingas, o užspaudžiamosios jungtys transporto priemonių aplinkoje pasižymi geresniu mechaniniu patikimumu.

Kokių įrankių reikia profesionaliai užspaudimui?
Norėdami gauti profesionalių rezultatų, investuokite į jūsų laidų skersmenims skirtą reketinį užspaudimo įrankį, tikslius laidų nuėmiklius, įvairius jūriniams gnybtams skirtus gnybtus, klijais dengtus susitraukiančius vamzdelius ir dielektrinius tepalus apsaugai nuo korozijos.

Ar yra teisinių reikalavimų automobilių laidų laidų metodams?
Nors federaliniai įstatymai nenustato konkrečių asmeninių transporto priemonių laidų prijungimo būdų, draudimo bendrovės ir vietos jurisdikcijos gali turėti reikalavimus. Dėl saugumo ir atitikties visada laikykitės gamintojo techninės priežiūros procedūrų ir SAE standartų (J1128, J163).

Kaip temperatūros svyravimai veikia kiekvieną jungties tipą?
Užspaudžiamos jungtys geriau atlaiko kraštutines temperatūras, nes joms nereikia medžiagos su konkrečia lydymosi temperatūra. Kokybiški užspaudžiami antgaliai yra skirti temperatūrai nuo -40 °F iki 200 °F ar daugiau. Lituotos jungtys gali sugesti, jei lydmetalis išsilydo, paprastai apie 300-400 °F, priklausomai nuo lydinio.

Koks yra geriausias gamyklinių diržų remonto būdas?
Gamykliniams laidų remonto darbams pageidautina naudoti užspaudžiamąjį jungimą, nes jis atitinka originalios įrangos gamintojų (OEM) gamybos metodus ir užtikrina originalioje sistemoje numatytą atsparumą vibracijai. Naudokite gnybtus, kurie atitinka originalius jungčių tipus ir laidų skersmenų specifikacijas.

Ar litavimo ir užspaudžiamųjų jungčių maišymas gali sukelti problemų?
Jungčių tipų maišymas toje pačioje grandinėje nesukels elektros problemų, tačiau gali sukelti techninės priežiūros iššūkių. Skirtingas litavimo ir užspaudžiamųjų jungčių plėtimosi greitis gali sukelti įtempimo taškus. Siekiant nuoseklumo ir patogumo, kiekvienai grandinei pasirinkite vieną pagrindinį metodą.
