Automobilio uždegimo jungiklis yra vienas svarbiausių elektros sistemos komponentų, atsakingas už uždegimo sistemos, užvedimo sistemos ir visų elektros prietaisų įjungimą ir išjungimą. Jo veikimas yra sudėtingas, bet suprantamas, o teisingas naudojimas užtikrina sklandų automobilio veikimą.
Uždegimo jungiklio funkcijos ir tipai
Uždegimo jungiklis yra automobilio elektros sistemos jungiklis, atsakingas už uždegimo sistemos, užvedimo sistemos ir visų elektros prietaisų išjungimą. Yra daug uždegimo jungiklių tipų, tačiau pagrindinis jų tikslas išlieka tas pats - valdyti elektros grandinių veikimą.
Kai uždegimo jungiklis pasukamas į pradinę padėtį, norint užvesti variklį arba grįžti į uždegimo padėtį po užvedimo, uždegimo grandinės akumuliatoriaus (plius) ir uždegimo jungiklio kontakto 30 darbinė srovė tiekia maitinimą uždegimo valdikliui ir Holo impulso generatoriui.
Antroji grandinė yra uždegimo ritės, uždegimo valdiklio ir akumuliatoriaus (-) pirminė apvija, todėl uždegimo ritinėje esanti geležinė šerdis, veikiant šiai srovei, sukuria magnetinį lauką. Kai skirstytuvo rotoriaus trūkumas sąveikauja su Holo elementu, darbo srovė uždegimo ritės pirminėje apvijoje atjungiama per uždegimo valdiklį.
Magnetinis laukas uždegimo ritės šerdyje greitai išnyks. Tada uždegimo ritės antrinė apvija generuoja aukštą įtampą, kuri paskirstoma kiekvieno cilindro uždegimo žvakėms pagal variklio uždegimo seką per skirstytuve esantį paskirstymo rotorių.
Uždegimo jungiklio padėtys
Automobilio uždegimo jungiklis paprastai turi keturias būsenas: LOCK, ACC, ON ir START. Kiekviena iš keturių pavarų yra progresyvi, kad visa automobilio įranga būtų po vieną įjungta į darbinę būseną, o tai gali palengvinti automobilio akumuliatoriaus apkrovą, kurią sukelia momentinis įjungimas.
- LOCK būsenoje užrakinama ne tik automobilio kryptis, bet ir nutrūksta viso automobilio maitinimas.
- ACC būsena reiškia kiekvieno automobilio įrenginio, pvz., oro kondicionieriaus, kompaktinio disko, navigacijos ir kt., maitinimo šaltinį.
- ON būsena rodo, kad visos transporto priemonės grandinės yra veikiančios.
- START padėtis (minima kaip „pradinė padėtis“) yra skirta variklio užvedimui.
Jei nesustosite ties kiekviena pavara, akumuliatoriaus darbinė apkrova bus padidinta akimirksniu, todėl toks darbo režimas yra labai nepalankus varikliui ir akumuliatoriui.
Automobilio apšvietimo sistemos ir jungikliai
Kiekviena keliais važinėjanti transporto priemonė privalo turėti atitinkamą apšvietimą. Atskiros apšvietimo sistemos dalys važiuojant atlieka konkrečias funkcijas. Būtinybę įjungti ar perjungti automobilio šviesas nustato Lietuvoje bei visoje Europos Sąjungoje taikytini įstatymai. Kiekvienas vairuotojas privalo tiksliai žinoti, kokios šviesos yra automobilyje, kuriuo jis važinėja, ir kaip jos naudojamos. Būtent jos užtikrina, kad tamsiuoju paros metu transporto priemonės vartotojas būtų matomas kelyje ir pats matytų kitas transporto priemones.
Per ilgus metus technologijos, naudojamos transporto priemonių gamyboje, nuolat tobulėjo ir tai taip pat teigiamai paveikė automobilių apšvietimą. Dauguma šviesų jau persijungia automatiškai, kai yra tokia galimybė ar poreikis. Tačiau ne kiekvienas automobilis turi įdiegtus tokius sprendimus. Nepriklausomai nuo to, kokio tipo ar markės transporto priemonę turite, joje bus sumontuotos įvairių rūšių šviesos.
Pagrindinės apšvietimo sistemos funkcijos
- Trumpųjų šviesų žibintų funkcija: apšviesti kelią prieš automobilį kuo toliau, bet taip, kad neapakintų priešpriešiais važiuojančių vairuotojų. Šie žibintai dažnai sureguliuojami asimetriškai - kairysis žibintas privalo šviesti žemiau nei dešinysis, apšviečiant dešinę kelio pusę ir kelkraštį.
- Dienos šviesos: pirmauja kalbant apie funkcionalumą bei saugumo kelyje padidinimą. Dalyje Europos Sąjungos šalių teisės aktai reikalauja įjungti šias šviesas visuomet nuo sutemų iki aušros, net jei yra šviesu. Jos atlieka legalaus trumpųjų šviesų pakaitalo funkciją dieną ir buvo sukurtos norint sumažinti brangių trumpųjų šviesų žibintų elementų susidėvėjimą.
- Tolimosios šviesos: apšviečia labai ilgą kelio ruožą priešais transporto priemonę. Šios šviesos šviečia horizontaliai, o kartais net kiek į viršų. Jos naudojamos tik nuo sutemų iki aušros menkai apšviestuose keliuose arba keliuose, vedančiuose per miškus ar šalia jų. Verta atminti, kad jei ilgosios šviesos bus įjungtos prasilenkimo su kitu automobiliu momentu, vairuotojas bus laikinai apakintas.
- Rūko žibintai: jų užduotis - apšviesti kelią prieš transporto priemonę riboto matomumo ir kitokiomis nepalankiomis eismo sąlygomis. Svarbiausia, kad transporto priemonė būtų matoma kitiems vairuotojams, kai matomumas kelyje yra ribotas. Kiekviena transporto priemonė privalo turėti bent vieną galinį rūko žibintą. Priekiniai rūko žibintai nėra privaloma įranga, tačiau dažnai jie būna labai pravartūs.
- Posūkių žibintai: jų funkcija - rodyti važiavimo kryptį prieš numatomą manevrą, signalizuojant eismo juostos keitimą, važiavimo krypties keitimą arba inicijuojant lenkimo manevrą. Jie būna sumontuoti poromis transporto priemonės priekyje, šonuose ir gale ir turi būti matomi iš kiekvienos pusės. Užbaigus manevrą būtina nedelsiant posūkio signalą išjungti.
- Stabdžių žibintai: jų vienintelė funkcija - signalizuoti apie transporto priemonės stabdymą. Jos yra priklausomos nuo pagrindinių stabdžių pedalo ir įsijungia automatiškai vos paspaudus pedalą. Šios šviesos montuojamos tik transporto priemonės gale.
- Gabaritų žibintai: transporto priemonę apšviečia iš priekio ir galo, kai automobilis stovi aikštelėje arba kelkraštyje. Jie naudojami esant nepakankamam matomumui kelyje.
- Avariniai žibintai: jų paskirtis - įspėti kitus eismo dalyvius apie pavojingas situacijas, pavyzdžiui, eismo įvykį arba netikėtą spūstį greitkelyje. Jos naudojamos pirmiausia avarinio sustojimo metu. Įjungus avarines šviesas pradeda mirksėti visi 6 posūkių žibintai. Jei jūsų automobilyje nėra šios rūšies apšvietimo, vietoj jo kaip pakaitalą galite naudoti gabaritų žibintus. Svarbu tai, kad jų negalima naudoti sustojus tam neskirtose vietose be pateisinamosios priežasties.
- Atšvaitai: jų užduotis - atspindėti kitų automobilių šviesas, kad tamsiuoju paros metu transporto priemonė būtų gerai matoma kitiems eismo dalyviams. Atšvaitai išdėstomi automobilio priekyje, šonuose ir gale. Naktį jie turi būti matomi ne mažiau nei 150 metrų atstumu, kai jūsų automobilį apšviečia kitos transporto priemonės tolimosios šviesos.
Žibintų jungiklio valdymas
Žibintų jungiklis suaktyvina ir suderina išorinį apšvietimą. Be to, jis naudojamas ekrano, prietaisų ir nuotaikos apšvietimui reguliuoti.
Žemiau pateikiama lentelė, aprašanti žibintų jungiklio rankenėlės padėtis ir jų paaiškinimus:
| Padėtis | Paaiškinimas |
|---|---|
| [2] | Kai raktelis nustatytas automobilio elektros sistemos padėtyje II arba veikia variklis. Dieniniai žibintai. Galima naudoti žybsnio tolimųjų šviesomis funkciją. |
| Dieniniai žibintai, galiniai šoniniai gabaritiniai žibintai ir gabaritiniai žibintai, kai raktelis nustatytas automobilio elektros sistemos padėtyje II arba veikia variklis. | |
| Galiniai šoniniai gabaritiniai žibintai ir gabaritiniai žibintai, kai automobilis pastatytas. Galima naudoti žybsnio tolimųjų šviesomis funkciją. | |
| Dieniniai žibintai, galiniai šoniniai gabaritiniai žibintai ir gabaritiniai žibintai dieną, kai raktelis nustatytas automobilio elektros sistemos padėtyje II arba veikia variklis. | |
| Artimųjų šviesų žibintai, šoniniai galiniai gabaritiniai žibintai ir gabaritiniai žibintai, esant prieblandai ar tamsiu paros metu arba įjungus galinį rūko žibintą ar nepertraukiamą priekinio stiklo valytuvų režimą. Suaktyvinta tunelio aptikimo* funkcija. Galima pasinaudoti aktyviųjų tolimųjų šviesų* funkcija. Tolimąsias šviesas galima įjungti veikiant artimosioms. Galima naudoti žybsnio tolimųjų šviesomis funkciją. | |
| Artimųjų šviesų žibintai, šoniniai galiniai gabaritiniai žibintai ir gabaritiniai žibintai. Galima įjungti tolimąsias šviesas. Galima naudoti žybsnio tolimųjų šviesomis funkciją. „Volvo“ rekomenduoja vairuojant naudoti režimą . |
Įspėjimas: Automobilio apšvietimo sistema niekada negali nustatyti, kada dienos šviesa per silpna ar pakankamai stipri, pvz., esant rūkui ir lyjant. Vairuotojas visada išlieka atsakingas ir privalo užtikrinti, kad būtų įjungti eismo situacijai tinkami žibintai, laikantis galiojančių eismo taisyklių.
Automobilio sekimo sistema OBD2 JUNGTYJE - Sekimas.lt
Ekrano ir prietaisų apšvietimas
Priklausomai nuo raktelio padėties, įjungiamas skirtingas ekrano ir prietaisų skydelio apšvietimas. Ekrano apšvietimas tamsoje automatiškai susilpnėja: apšvietimo jautrumą galima nustatyti reguliavimo ratuku. Reguliavimo rateliu galima nustatyti prietaisų apšvietimo ryškumą.
Priekinių žibintų aukščio reguliavimas
Dėl automobilyje esančių krovinių, gali pakisti vertikalus priekinių žibintų spindulio kampas. Tai gali apakinti priešais važiuojančius vairuotojus. Šito galima išvengti, reguliuojant žibintų spindulio aukštį.
Prietaisų skydelio simbolių reikšmės
Vos pasukus užvedimo raktelį, skydelyje įsižiebia daugybė įvairių spalvų lempučių, tačiau užvedus automobilį, po kiek laiko, dauguma jų turi užgesti. Jei neužgesta, tai signalizuoja apie galimas problemas. Šiuolaikiniuose automobiliuose įspėjamųjų lempučių tiek daug, kad pasimesti jų gausoje galime kiekvienas. Geras vairuotojas privalo išmanyti, ką tos lemputės vairuotojui nori pasakyti. Tik greitai pastebėjus problemą ir ją išsprendus laiku, išvengsite nereikalingų išteklių.
Pagrindinės lemputės yra šviesoforo spalvų: raudonos, geltonos ir žalios.
- Žalios / mėlynos spalvos indikatoriai: Šios spalvos lemputės praneša apie aktyvuotas funkcijas ir sistemas, pavyzdžiui, rūko žibintus, ilgąsias šviesas, kruizo kontrolę ir pan. Veiksmas: toliau važiuokite - tik stebėkite, ar simbolis neišlieka kartu su kitais įspėjančiais ženklais.
- Geltonos / oranžinės spalvos indikatoriai: Tai vidutinio lygio įspėjimo spalva - sistema signalizuoja, jog reikėtų atkreipti dėmesį, patikrinti ar nuvykti į servisą. Veiksmas: jei yra galimybė - artimiausiu metu užsirašykite į servisą; stebėkite, ar ženklas nepasikeičia į raudoną ar neįsijungia papildomų lempučių.
- Raudonos spalvos indikatoriai: Raudona spalva - aukščiausia įspėjimo kategorija. Reiškia, kad sistema aptiko rimtą problemą, kuri gali kelti pavojų ar gali sukelti didelę žalą - reikėtų sustoti kuo greičiau. Veiksmas: saugiai sustokite, peržiūrėkite indikatorius, jei neaiškus gedimas - skambinkite servisui arba nugabenkite transporto priemonę į servisą naudojant techninės pagalbos kelyje paslaugas, nes esant tam tikriems gedimams tempti taip pat gali būti pavojinga.

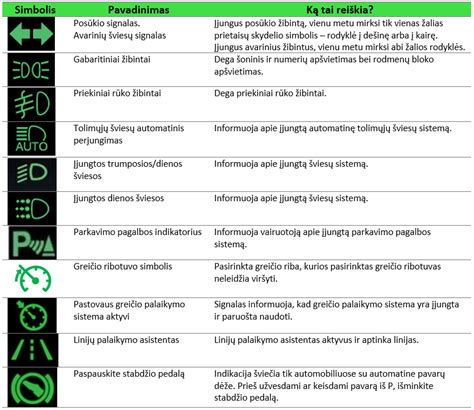

Dažniausiai pasitaikančių prietaisų skydelio simbolių reikšmės
| Simbolis / Pavadinimas | Ką reiškia? | Ką daryti? |
|---|---|---|
| Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius (su signalu) | Garsinis signalas reiškia, kad įsijungė automatinė stabdymo sistema arba važiavimo kontrolės indikatorius (tam tikruose modeliuose), kuris nurodo, kad buvo pakeista pavara ir važiavimo kontrolės asistentas (tam tikruose modeliuose), laikant nuspaudus akceleratoriaus pedalą. Jeigu garsinis signalas negirdimas, tuomet indikatorius įspėja, kad akceleratoriaus ir stabdžių pedalai yra nuspausti vienu metu ir automatinė stabdymo sistema įsijungusi. | Įsijungus garsiniam signalui, skubiai susisiekite su oficialiu atstovu ar servisu, ar kitu kvalifikuotu specialistu. Atleiskite akceleratoriaus pedalą ir paspauskite stabdžių pedalą. |
| Posūkio signalas. Avarinių šviesų signalas. | Įjungus posūkio žibintą, vienu metu mirksi tik vienas žalias prietaisų skydelio simbolis - rodyklė į dešinę arba į kairę. Įjungus avarinius žibintus, vienu metu mirksi abi žalios rodyklės. Jeigu kažkuri lemputė skydelyje mirksi du kartus greičiau nei įprastai, reiškia, kad yra perdegusi išorinė posūkio signalo lemputė. | Jeigu reikia, pakeiskite ar leiskite pakeisti neveikiančią išorinę posūkio signalo lemputę. |
| Tolimųjų šviesų automatinis perjungimas. | Informuoja apie įjungtą automatinę tolimųjų šviesų sistemą. | - |
| Gabaritiniai žibintai | Dega šoninis ir numerių apšvietimas bei rodmenų bloko apšvietimas. | - |
| Priekiniai rūko žibintai. | Dega priekiniai rūko žibintai. Naudojimo sąlygos: pagrindiniai ar parkavimo žibintai yra įjungti. | - |
| Aklo kampo sekimo sistemos įspėjamoji lemputė | Informuoja vairuotoją apie įjungtą BSM (Blind Spot Monitor) aklo kampo sekimo funkciją. | - |
| Įjungtos trumposios/dienos šviesos | Informuoja apie įjungtą šviesų sistemą. | - |
| Linijų palaikymo asistentas | Linijų palaikymo asistentas aktyvus ir aptinka linijas. | - |
| Paspauskite stabdžio pedalą | Indikacija šviečia tik automobiliuose su automatine pavarų dėže. | Prieš užvesdami ar keisdami pavarą iš P, išminkite stabdžio pedalą. |
| LDA įspėjamasis signalas (LDA - Lane Departure Alert) | Eismo juostų kirtimo perspėjimo sistema nustato sistemos kameros pagalba eismo juostas ir informuoja vairuotoją, kai automobilis nukrypsta nuo savo eismo juostos. Jeigu sistema nustato nukrypimą nuo eismo juostos, vairuotojas įspėjamas apie tai greitu nenutrūkstamu signalu ir universalaus rodmens pagalba. | - |
| Įjungtas nuolatinio greičio palaikymo sistemos simbolis arba dinaminė greičio palaikymo sistema (tik greičio palaikymo sistemos simbolis) | Signalas informuoja, kad greičio palaikymo sistema yra įjungta ir paruošta naudoti. | - |
| Greičio ribotuvo simbolis | Pasirinkta greičio riba, kurios pasirinktas greičio ribotuvas neleidžia viršyti. | - |
| Įjungtas dinaminės greičio palaikymo sistemos įspėjamasis signalas | Tolygiai degantis įspėjamasis signalas informuoja, kad dinaminio greičio palaikymo sistema yra įjungta ir paruošta naudoti. Mirksintis įspėjamasis signalas informuoja apie dinaminio greičio palaikymo sistemos gedimą. | Jeigu įspėjamais signalas mirksi, patikrinkite automobilį įgaliotame servise ar pas kitą kvalifikuotą asmenį. |
| Sukimą palengvinančios funkcijos įspėjamasis simbolis | Ši funkcija palengvina važiavimą staigiame posūkyje, išlaikydama greitį ir sumažindama vairo sukimą, kuris yra reikalingas ratams pasukti iš vienos kraštutinės pusės į kitą. | - |
| Parkavimo pagalbos indikatorius. | Informuoja vairuotoją apie aktyvią parkavimo pagalbos sistemą. | - |
