Automatiniai Termo Saugikliai: Serija 68 ir Apsaugos Principai

Automatiniai jungikliai yra esminiai elektros grandinių apsaugos įrenginiai, skirti apsaugoti sistemas nuo trumpųjų jungimų ir perkrovų. Jie veikia automatiškai, nutraukdami grandinę, kai aptinka anomalijas, taip užtikrindami elektros įrangos ir vartotojų saugumą. Skirtingai nuo tradicinių saugiklių, kurie suveikia tik vieną kartą, automatiniai jungikliai gali atlikti daugybę atjungimų iki tol, kol susidėvi jų vidiniai mechanizmai.

Šiuolaikinėje pramonėje ir buitiniuose įrenginiuose plačiai naudojami automatiniai jungikliai, kurie yra integruoti į įvairias sistemas, siekiant užtikrinti patikimą ir saugų jų veikimą. Variklių automatinės apsaugos yra būtinas komponentas, užtikrinantis variklių patikimumą ir ilgaamžiškumą. Jos saugo variklius nuo įvairių pavojų, tokių kaip perkrovos, įtampos svyravimai ir temperatūros padidėjimas, todėl prisideda prie efektyvios ir saugios pramoninių įrenginių veiklos.

Veikimo principai ir tipai

Pagrindinis jungiklio uždavinys - automatiškai išjungti grandinę, atsiradus perkrovai arba įvykus trumpajam jungimui. Populiariausi yra ant bėgelio montuojami termo-magnetiniai automatiniai jungikliai. Šie automatiniai jungikliai elektros grandinę saugo nuo perkrovų ir trumpųjų jungimų. Esant mažai ar vidutinei perkrovai, jungiklyje esantis šiluminis atkabiklis įšyla ir atjungia elektros grandinę. Taip pat yra įrengtas elektromagnetinis atkabiklis, kuris, atsiradus didelei perkrovai arba trumpajam jungimui, žaibiškai nutraukia elektros grandinę.

Papildomi apsaugos įrenginiai

• Elektroninė perkrovos relė yra išmanus variklio apsaugos įrenginys, skirtas apsaugoti elektros variklius nuo perkrovos, fazės praradimo ir užstrigimo. Ji užtikrina patikimą variklio veikimą bei padeda išvengti galimų gedimų, sumažindama prastovas ir priežiūros išlaidas.
• Vienfazė skaitmeninė variklio apsaugos relė yra skirta elektros variklių ir kitų vienfazių elektros įrenginių apsaugai nuo perkrovos, srovės disbalanso ir įtampos svyravimų. Įrenginys turi LED ekraną ir valdymo klavišus, leidžiančius nustatyti apsauginius parametrus.
• Įtampos relės stebi įtampos lygį ir automatiškai išjungia variklį, jei įtampa viršija saugų lygį.
• Temperatūros jutikliai nuolat matuoja variklio temperatūrą.

Parametrų parinkimas

Nominali srovė yra automatinio jungiklio darbinė srovė, kuriai esant jungiklis nenutraukia elektros grandinės. Parenkant automatinį jungiklį, būtina atsižvelgti į prietaiso ar sistemos maksimalią leistiną srovę. Šiuo metu rinkoje yra plačiai prieinami automatiniai saugikliai, kurių maksimali atjungimo srovė yra nuo 10 iki 30 kA (nuolatinės srovės grandinėse iki 15 kA). Parenkant automatinį jungiklį, reikia įvertinti maksimalią trumpojo jungimo srovę saugomoje grandinėje. Ši srovė turi būti mažesnė už automatinio jungiklio maksimalią atjungimo srovę.

Suveikimo charakteristika yra laiko-srovės kreivė, atvaizduojanti automatinio jungiklio atsijungimo greitį, kuris priklauso nuo perkrovos ar trumpojo jungimo sukeltos srovės dydžio ir jungiklio nominalios srovės skirtumo. Charakteristikos tipas ant automatinio jungiklio žymimas didelėmis raidėmis B, C, D, K, Z.

Suveikimo charakteristikų tipai

• "B" charakteristika: Jungikliai suveikia, kai apkrovos srovė yra nuo 3 iki 5 kartų didesnė už nominalią srovę. Solenoido suveikimo laikas siekia tik 0.015 s. Naudojami apšvietimo tinkluose ir elektros grandinėse, kuriose nėra apkrovų, naudojančių dideles paleidimo sroves.
• "C" charakteristika: Labiausiai paplitusi. Jungikliai atsijungia nuo dar didesnės srovės, palyginus su "A" ir "B" automatiniais jungikliais. Jų suveikimo srovė yra 5-10 kartų didesnė už nominalią srovę. Naudojami elektros grandinėse su reaktyvine apkrova, įskaitant variklius, kompresorius, siurblius ir kitus prietaisus, naudojančius paleidimo sroves.
• "D" charakteristika: Jungikliai suveikia nuo labai didelės perkrovos. Apkrovos srovei esant 10 kartų didesnei už nominalią srovę, šiluminis atkabiklis suveikia per 0.4 s ir srovei 20 kartų viršijus nominalią, jungiklis atsijungs akimirksniu. Naudojami apsaugoti prietaisus su didelėmis paleidimo srovėmis.
• "K" charakteristika: Perkrovos srovė, nuo kurios suveikia elektromagnetinis atkabiklis, yra 8 - 12 kartų didesnė už jungiklio nominalią srovę. Atkabiklio suveikimo laikas siekia 0.02 s. Užtikrina variklių, kondensatorių ir transformatorių apsaugą.
• "Z" charakteristika: Skirti elektroninių prietaisų, kuriems pavojingi net nežymūs srovės padidėjimai, apsaugai. Šių automatinių jungiklių suveikimo srovė 2-3 kartus viršija jungiklio nominalią srovę.

Automatiniai jungikliai nuolatinės srovės grandinėse

Nuolatinės srovės grandinėse taikomi specialūs reikalavimai. Naudojant vien tik kintamai srovei suprojektuotą automatinį jungiklį nuolatinės srovės grandinių apsaugai, jis grandinę saugo tik su šilumine apsauga. Automatiniai jungikliai, skirti AC/DC grandinių apsaugai ir naudojami nuolatinės srovės grandinėse, turi šiek tiek ilgesnį suveikimo laiką. Parenkant automatinį jungiklį nuolatinės srovės grandinių apsaugai būtina atidžiai susipažinti su technine specifikacija ir įsitikinti, jog jis gali būti naudojamas nuolatinės srovės elektros grandinėse. Taip pat svarbu atkreipti dėmesį į nominalią automatinio jungiklio įtampą, nes DC grandinėse ji dažnai būna penkis kartus mažesnė nei kintamos srovės grandinėse.

Papildoma apsauga ir instaliacinės medžiagos

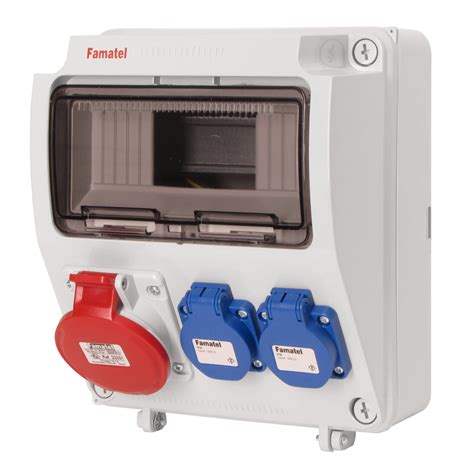

Dėžutė skirta variklių apsaugai, užtikrinanti papildomą mechaninę ir aplinkos apsaugą. Pagaminta iš patvaraus plastiko ir atitinka IP55 apsaugos klasę, todėl yra atsparus dulkėms, drėgmei ir mechaniniams pažeidimams.

Akumuliatorinėse sistemose automatiniai jungikliai yra įrengiami saulės moduliams, įkrovimo valdikliams ir inverteriams.

Elektros instaliacinės medžiagos

Elektros instaliacinės medžiagos yra komponentai ir priedai, naudojami elektros instaliacijos projektams vykdyti, elektros grandinių montavimui, priežiūrai ir remontui. Šios medžiagos yra būtinos elektros sistemos sukūrimui ir efektyviam jos veikimui. Pagrindinės elektros instaliacinių medžiagų rūšys ir jų naudojimo pavyzdžiai apima:

• Elektros laidai ir kabeliai: Tai yra laidai ir kabeliai, kurie naudojami elektros energijos perdavimui nuo šaltinio iki vartotojų arba tarp elektros komponentų. Jie gali būti naudojami vidaus ir išorės elektros grandinėse, priklausomai nuo konkrečios paskirties.
• Kabelio kanalai ir vamzdžiai: Šie komponentai naudojami organizuoti ir apsaugoti elektros laidus ir kabelius. Kanalai gali būti naudojami sienų arba grindų paviršiuose, o vamzdžiai yra naudojami jų uždengimui ir apsaugai nuo mechaninio pažeidimo.
• Elektros jungtys ir lizdai: Elektros jungtys ir kištukiniai lizdai yra naudojami prijungti elektrinius prietaisus ir įrenginius prie elektros grandinės. Jie gali būti naudojami vidaus ir išorės aplinkoje.
• Automatiniai jungikliai ir relės: Šie komponentai yra naudojami elektros grandinių apsaugai nuo perkrovos, trumpojo jungimo ir kitų gedimų. Automatiniai jungikliai ir relės gali būti montuojami elektros skydeliuose.
• Elektros skydeliai ir dėžutės: Skydeliai ir dėžutės naudojami elektros jungčių organizavimui ir apsaugai. Jie gali būti naudojami tiek vidaus, tiek išorės elektros instaliacijoms.
• Laidų tvirtinimo elementai: Tai apima laidų tvirtinimo diržus, kablius, laikiklius ir kitus priedus, skirtus laidams tvirtinti ant sienų ar kitų paviršių.
• Apsauginės medžiagos: Apsauginės medžiagos, tokios kaip izoliacinė juosta, termo siūlės ir kitos medžiagos, naudojamos elektros laidų izoliacijai ir apsaugai nuo šilumos arba drėgmės.
• Matavimo prietaisai: Tai gali apimti skaitmeninius matuoklius, ampermetrus, voltmetrus ir kitus prietaisus, skirtus elektros grandinių matavimui ir diagnostikai.
• Elektros izoliacinės juostos: Šios juostos naudojamos elektros laidų izoliacijai ir apsaugai nuo tiesioginio kontakto su kitais laidais arba komponentais.
• Kitos medžiagos ir komponentai: Tai gali apimti elektros jungčių apsaugos dangčius, žymeklius, laidų žymeklius, taip pat elektros montavimo ir prijungimo priedus.
