Sunkiniais transporto priemonės ir geležinkelio svarstyklės: išsamus vadovas

Kas yra transporto priemonės ir geležinkelio svarstyklės?

Transporto priemonės svarstyklės (JAV), kelių svarstyklės (ne JAV) arba geležinkelio svarstyklės - tai didelės svarstyklės, paprastai pastoviai sumontuotos ant betoninio pagrindo, naudojamos sverti visoms geležinkelio ar kelių transporto priemonėms ir jų turiniui. Komercinės svarstyklės turi būti patvirtintos Nacionalinės tipų vertinimo programos (NTEP) arba sertifikuotos. Tai reiškia, kad jos atitinka **"Legal for Trade"** reikalavimus arba **Handbook 44** standartus. Šios svarstyklės yra būtinos taikomosiose srityse, kur produktai parduodami pagal svorį.

Geležinkelio svarstyklės

Geležinkelio svarstyklės naudojamos sverti riedmenis, įskaitant geležinkelio vagonus, prekių vagonus ir lokomotyvus, tuščius ar pakrautus. Kai transporto priemonė yra pakrauta, gabenamo krovinio grynasis svoris yra bendrasis svoris minus taros svoris, jei jis žinomas.

Šios svarstyklės kalibruojamos naudojant specialius kalibravimo vagonus, kurie dažnai būna seni, perstatyti krovininiai vagonai, turintys labai tikslų ir nustatytą svorį. Yra skirtingų tipų geležinkelio svarstyklių, tačiau visose joms į bėgius integruoti elektroniniai jutikliai, matuojantys svorį. Visų konstrukcijų bendras bruožas yra tas, kad prieš ir už svarstyklių turi būti pakankamas atstumas privažiavimui ir išvažiavimui.

Dinaminių geležinkelio svarstyklių tipai

1. Dinaminių kelių svarstyklės: susideda iš vienų ar daugiau sujungiamų kelių svarstyklių. Kelių svarstyklių konstrukcija panaši į statinių bėgių svarstyklių su tenzozondais ir svėrimo platforma. Bėgiai montuojami ant svėrimo platformos ir yra suprojektuoti su bėgių nuolydžiu. Bėgių jungikliai integruoti į bėgius, kad būtų galima nustatyti vagonų padėtį ant svarstyklių.

2. Dinaminių bėgių svarstyklės su jėgos jutikliais: kelis jėgos jutiklius įgręžiama ir įspaudžiama į bėgius. Kai traukinys pervažiuoja svarstykles iki 30 km/h greičiu, bėgiai deformuojasi transporto priemonės svorio (deformacijos) įtakojami. Medžiagos įtempių pokytis deformuoja jutiklį, kuriame, kaip ir klasikinėje tenzozondo platformoje, yra įmontuoti deformacijos jutikliai.

3. Dinaminių bėgių svarstyklės, pagrįstos svėrimo pabėgiais: panašiai kaip deformacijos jutikliai bėgių svarstyklėse, tai yra vientisa konstrukcija be bėgių pjūvių. Paprastai tariant, keli pabėgiai pašalinami iš bėgių ir pakeičiami svėrimo pabėgiais. Šiuose pabėgiuose sumontuoti tenzozondai. Palyginti su kelių svarstyklėmis, vientisa (ir todėl jėga sujungta) konstrukcija reiškia, kad kelių svarstyklės negali būti statiškai sureguliuotos, bet gali veikti tik dinamiškai. Tam reikalingas labai stabilus apatinis pagrindas be standumo šuolio. Būtini brangūs apatinio pagrindo/bėgių konstrukcijos darbai (siekiant užtikrinti ilgalaikį stabilumą, svėrimo bėgiams paprastai naudojamas dervos pagrindu pagamintas balasto klijavimas).

Transporto priemonės svarstyklės

Transporto priemonės svarstyklės gali būti montuojamos ant paviršiaus su trumpu rampu, vedančiu į viršų, ir svėrimo įrangą po jomis, arba gali būti montuojamos duobėje, kai svėrimo įranga ir platforma yra duobėje, todėl svėrimo paviršius yra lygus su keliu. Ankstesnėse versijose svarstyklės montuojamos virš stačiakampės duobės, kurioje yra svirtys, galiausiai jungiančios prie balansavimo mechanizmo. Sudėtingiausia šio tipo dalis yra svirčių išdėstymas po svarstyklėmis, nes svarstyklių atsakas turi būti nepriklausomas nuo apkrovos pasiskirstymo. Šiuolaikiniai prietaisai naudoja kelis tenzozondus, kurie jungiasi prie elektroninės įrangos, skirtos jutiklių įvestims sumuoti.

Transporto priemonės svarstyklės naudojamos tikrinant ašių svorius ir bendrą transporto priemonės svorį. Jos naudojamos pramonės šakose, gaminančiose ar transportuojančiose didelius kiekius, tokiose kaip kasyklos ar karjerai, sąvartynai / perdirbimo centrai, didelių kiekių skysčių ir miltelių pervežimas, buitinės prekės ir elektros įranga.

Vienos ašies transporto priemonės svarstyklės arba ašių svėrimo sistema gali būti naudojamos tikrinant atskirų ašių svorius ir bendrą transporto priemonės svorį, siekiant nustatyti, ar transporto priemonė gali saugiai važiuoti viešaisiais keliais, nesustabdžius jos ir nesulaukus baudos iš valdžios institucijų už perkrovimą.

Daugeliu atvejų (pavyzdžiui, policijos sunkvežimių svėrimo stotyse ar laikinuose kelių patikrinimuose) kelių svarstyklės didžiąja dalimi buvo pakeistos paprastais ir plonais elektroniniais svėrimo elementais, per kuriuos transporto priemonė lėtai važiuoja. Kompiuteris įrašo jutiklio išvestį ir kaupia bendrą transporto priemonės svorį. Sveriant kiekvienos ašies jėgą, galima užtikrinti, kad transporto priemonė neviršytų nustatytų limitų, kurie paprastai apima bendrą transporto priemonės svorį, maksimalų svorį tarp ašių tarpų ir atskiro ašies limitą.

Nešiojamos transporto priemonės svarstyklės

Nešiojamos transporto priemonės svarstyklės taip pat naudojamos visame pasaulyje. Nešiojamos transporto priemonės svarstyklės turi žemesnę rėmo konstrukciją, kurią galima pastatyti ant netipinių paviršių, pavyzdžiui, ant žemės. Šios svarstyklės išlaiko tokį patį tikslumą kaip ir duobėje montuojamos svarstyklės, kurių tikslumas siekia iki +/- 1%. Pirmosios nešiojamos transporto priemonės svarstyklės JAV buvo naudojamos Los Andželo motorinės policijos svėrimo patrulių padaliniuose 1929 m. Kiekvienos sunkvežimio ratui buvo naudojami keturi tokie svėrimo įrenginiai.

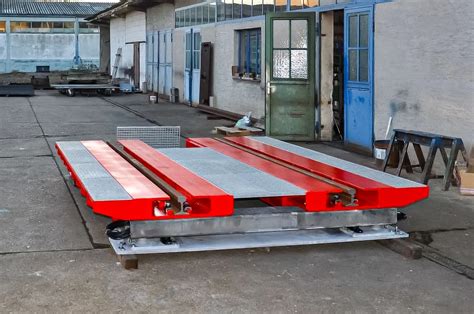

ESSMANN HE-SRS statinės kombinuotos svarstyklės

ESSMANN HE-SRS yra universali, statinė kombinuota svarstyklė geležinkelio ir kelių transporto priemonėms - ideali reiklioms pramoninėms ir logistikos reikmėms su mišriu transportu. Modulinė plieno konstrukcija gali būti konfigūruojama kaip grynai geležinkelio transporto priemonės svarstyklės arba kaip kombinuotos geležinkelio/kelių transporto priemonės svarstyklės.

Modulinis dizainas ir lankstus surinkimas

Sistema susideda iš kelių svarstyklių modulių, kuriuos galima sujungti arba nuolatiniame tinkle, arba laisvai derinamuose vienetuose. Dėl ypač mažo aukščio ir svorio montavimas galimas ir sunkiai pasiekiamose vietose, pvz., po esamais siloso ar pakrovimo sistemomis, naudojant lengvą kėlimo įrangą, pvz., ekskavatorių ar krautuvą.

Montavimas atliekamas ant vietoje paruoštų juostinių pamatų arba pasirinktinai ESSMANN surenkamame pamate.

Pasirenkama HE-AUTOPOS pakrovimo padėties sistema

Pasirenkama HE-AUTOPOS sistema yra prieinama pakrovimo stotims su sujungtais traukiniais. Ši sistema realiu laiku atpažįsta esamą vagonų padėtį ant svarstyklių ir automatiškai suaktyvina atitinkamą tilto derinį, kad būtų nustatytas grynasis svoris. Tai leidžia nustatyti individualių vagonų padėtį traukinio sudėtyje, automatiškai perjungti svarstyklių modulius, atpažinti kreivumą ir atgalinį riedėjimą, rodyti grynasis svorį realiu laiku ir prijungti prie pakrovimo valdymo sistemų tiksliam užpildymui. Tai pašalina poreikį išardyti traukinio sudėtį svėrimo procesui. Pakrovimas pagreitėja, išvengiama perkrovimo ir padidėja proceso patikimumas.

Taikymo sritys ir privalumai

HE-SRS ypač tinka:

• Didelių kiekių pakrovimas po silosais
• Pramoniniai objektai su kombinuota kelių/geležinkelio logistika
• Konteinerių terminalai ir perkrovimo stotys
• Pakrovimo punktai su automatiniu valdymu

Pagrindiniai privalumai:

• Išplečiama su automatine pakrovimo valdymo sistema
• Kombinuotas sunkvežimių ir krovinių vagonų svėrimas
• Moduliariai išplečiama ir mobiliai montuojama
• Idealiai tinka ankštoms montavimo sąlygoms

Palyginimas su HE-GW/HE-GSW

Jei jums reikia modulinės, ypač plokščios svarstyklės ankštoms montavimo vietoms - pvz., po silosais ar esamose sistemose - rekomenduojama ESSMANN HE-SRS statinė kombinuota svarstyklė. Dėl lengvos plieno konstrukcijos ją lengva transportuoti ir ją galima sumontuoti su maža įranga. HE-SRS siūlo maksimalų lankstumą derinant kelis svarstyklių modulius, o su pasirenkama HE-AUTOPOS sistema gali automatiškai krauti traukinius sujungtus, nereikalaujant išardyti traukinio sudėties.

Transporto priemonės svarstyklių svarba

Transporto priemonės svarstyklės leidžia tiksliai, patikimai ir greitai sverti įvairių dydžių krovinius. Kai svėrimo rezultatas naudojamas atsiskaitymo pagrindu, transporto priemonės svarstyklės dažnai yra geriausias būdas komercializuoti svorį dėl jų tikslumo. Įvairiuose sektoriuose būtina gauti tikslią, patikimą informaciją apie transporto priemonės vežamą svorį.

Mes taip pat projektuojame, parenkame dydžius ir gaminame tvirtas betonines 1, 2 ir 3 HCT-tilto transporto priemonės svarstykles intensyviam eismui ir krovinių svėrimui, atsižvelgdami į skirtingas Šiaurės šalių oro sąlygas. Jei transporto priemonės svarstyklės poreikis yra nešiojamas ir norima išvengti fiksuoto pagrindo, tinkamas sprendimas yra plieninės konstrukcijos transporto priemonės svarstyklės.

Su transporto priemonės svarstyklėmis gali būti prijungta papildoma įranga, pvz., strėlės, šviesoforai, didelių skaičių ekranai, tilto šildytuvai, vaizdo stebėjimo kameros ir numerio ženklų atpažinimo sistemos.

S-svėrimo valdymo sistema

Šiuolaikinėje dinamiškoje logistikos ir prekių valdymo aplinkoje tikslus ir efektyvus svorio įrašymas yra būtinas. Transporto priemonės svarstyklės yra svarbūs instrumentai, padedantys įmonėms optimizuoti prekių srautą. Su s-svėrimo valdymo sistema siūlome sprendimą, kuris ne tik supaprastina svorio įrašymą, bet ir revoliucina visus jūsų įmonės logistikos procesus.

S-svėrimo valdymo sistema yra naujovė transporto priemonės svorio įrašymo srityje. Ji siūlo aiškų, integruotą programinės įrangos sprendimą, kuris daug daugiau nei tik svorio įrašymas. Apibendrinant, s-svėrimo valdymo sistema yra išsami sprendimas įmonėms, norinčioms efektyviai valdyti savo transporto priemonės svarstykles. Privalumai svyruoja nuo naudojimo paprastumo iki sąnaudų taupymo priemonių ir didesnio duomenų prieinamumo. Ryšys su išoriniais "Legal-for-trade" svarstyklių vertinimo įrenginiais, pvz.

Pavyzdys: New Hope Group ir Minebea Intec

Pagrindiniai faktai: New Hope Group valdo daugybę pašarų gamyklos, kurios gamina ir tiekia pašarus dideliam skaičiui gyvulių ūkių. Dėl jų didelės apyvartos Minebea Intec tiekė išsamų transporto priemonės svarstyklių sprendimą.

Taikymas ir produktas: Siekiant užtikrinti legalų prekybai tinkamą svėrimą, iškrovimo stotyje įrengta transporto priemonės svarstyklė. Tuščias sunkvežimis įvažiuoja ant svarstyklių, kad būtų nustatytas taros svoris.

Citata: "Be Minebea Intec techninės priežiūros darbuotojų, mūsų pašarų užpildymo stotis nebūtų taip greitai pradėjusi veikti. Man labai patinka dirbti su jais."

Liaoning provincijoje, Kinijoje, New Hope Group turi keletą gamybos vietų, kur perdirbami pašarai žemės ūkio gyvuliams auginti. Pašarai laikomi silosiuose ir išvežimo zonoje kraunami į sunkvežimius. Siekiant užtikrinti tikslų pašarų kiekių užpildymą, įmonė pavedė Minebea Intec pastatyti trylika transporto priemonės svarstyklių, kurios valdo visą pakrovimo procesą.

Kinijoje Minebea Intec siūlo visą transporto priemonės svarstyklių, įskaitant platformas, portfolio. Nuo pat pradžių Minebea Intec dalyvavo iškrovimo stoties statyboje. Komanda ne tik pateikė brėžinius duobės statybai, bet ir vyresnieji techniniai inžinieriai suteikė techninę pagalbą vietoje ir vadovavo darbams. Dėl ribotų statybinių sąlygų vietoje nebuvo įmanoma naudoti krano, kad būtų pakelta sunkvežimio svėrimo platforma. Todėl Minebea Intec technikai naudojo diferencialinį skriemulį, kad įstumtų svėrimo platformą į iškrovimo stotį.

Dėl skaitmeninės Pendeo® transporto priemonės svarstyklių tenzozondų pagalbinės technologijos paleidimas tapo labai paprastas ir tiesus. Maxxis 5 svėrimo valdiklis buvo integruotas į kliento sistemą, kad signalizuotų, kai pasiekiamas tikslinis svoris. Be to, svėrimo valdiklis gali lengvai identifikuoti aštuonis tenzozondus po kiekviena platforma ir stebėti jų būklę, kad būtų užtikrintas proceso saugumas.

Po įrengimo Minebea Intec taip pat padėjo New Hope Group atlikti kalibravimą. Vietos metrologijos biuras be problemų atliko nelygios apkrovos, tiesiškumo ir pilno masto bandymus.

Automobilinės platformos svarstyklės "Tarozi-M"

Automobilinės platformos svarstyklės naudojamos pakrautų ir tuščių automobilių svoriui nustatyti. Automobilinės platformos svarstyklės "Tarozi-M" serijos turi modulinį dizainą, kuris užtikrina patogumą ir efektyvumą transportuojant ir montuojant. Jos taip pat pasižymi visiškai atviru centriniu pakrovimo platformos dalimi. Jei reikia, šią tarpą galima greitai uždaryti plienu. Yra įvairių rampų išdėstymo variantų. Montavimas atliekamas ant specialiai paruošto armuoto betono pagrindo. Svarstyklės susideda iš didelių, 3,0 metrų pločio platformų. Automobilinės svarstyklės "Tarozi-M" gaminamos Uzbekistane.
