Kas yra Automobilio Elektros Schema ir Kam Ji Reikalinga?

Automobilio elektros schema (dar vadinama laidų schema, angl. wiring diagram) yra techninis brėžinys, grafiškai vaizduojantis automobilio elektros sistemos komponentus, jų tarpusavio jungtis ir srovės tekėjimo kelius. Tai tarsi automobilio elektros sistemos "žemėlapis", leidžiantis suprasti, kaip atskiri elementai - nuo akumuliatoriaus iki smulkiausio jutiklio - sąveikauja tarpusavyje, kad užtikrintų tam tikros funkcijos veikimą.

Šiuolaikinių automobilių elektros sistemos tampa vis sudėtingesnės - vidutinis 2023 metų automobilis turi virš 100 atskirų elektros grandinių, palyginti su vos 30 grandinių 1990-ųjų automobiliuose. Šiuolaikiniuose automobiliuose įdiegta vidutiniškai 2-3 km laidų ir per 80 elektroninių valdymo modulių, o schemų supratimas tapo ne prabanga, o būtinybe.

Pagrindinės schemų paskirtys:

• Gedimų diagnostika: Tai bene svarbiausia schemų funkcija. Kai sugenda tam tikra sistema (pvz., neveikia langų valytuvai, nedega žibintas, neužsiveda variklis), schema leidžia nustatyti, kurie komponentai yra susiję su šia sistema, kokie laidai juos jungia, kur yra saugikliai, relės ar valdymo moduliai. Tai padeda nuosekliai tikrinti grandinę ir lokalizuoti gedimo vietą. Tyrimas parodė, kad automechanikų mokymo centruose inžinieriai, gerai suprantantys simbolių sistemą, diagnozuoja gedimus vidutiniškai 42% greičiau.
• Remontas ir komponentų keitimas: Atliekant remontą, schema padeda teisingai atjungti ir prijungti laidus, ypač keičiant sudėtingesnius komponentus, tokius kaip valdymo blokai ar jutikliai su daugybe jungčių.
• Papildomos įrangos montavimas: Montuojant signalizaciją, garso aparatūrą, parkavimo daviklius ar kitą papildomą įrangą, schema padeda rasti reikiamus maitinimo šaltinius, signalinius laidus ir įžeminimo taškus, nepažeidžiant esamos sistemos.
• Mokymasis ir supratimas: Schemos yra nepakeičiama mokomoji medžiaga norint suprasti automobilio elektros sistemų veikimo principus. Analizuojant schemą galima pamatyti, kaip signalas iš jungiklio keliauja į relę, kuri savo ruožtu įjungia galingesnį įrenginį, pvz., variklio ventiliatorių.

Svarbu pabrėžti, kad schemos gali skirtis priklausomai nuo automobilio gamintojo, modelio, pagaminimo metų ir net komplektacijos lygio. Todėl visada būtina naudoti konkrečiam automobiliui (idealiu atveju - pagal kėbulo numerį VIN) skirtą schemą.

Schemų Skaitymo Pagrindai: Simboliai, Laidai ir Jungtys

Norint pradėti skaityti schemas, pirmiausia reikia išmokti atpažinti pagrindinius jų elementus: simbolius, laidus ir jungtis. Tai yra tarsi abėcėlė, be kurios neįmanoma suprasti "kalbos", kuria parašyta schema.

Elektros Komponentų Simboliai

Automobilių elektros schemos naudoja standartizuotą simbolių sistemą, kuri padeda greitai identifikuoti komponentus. Kiekvienas elektros komponentas schemoje vaizduojamas standartizuotu arba gamintojo specifiniu grafiniu simboliu. Nors egzistuoja tarptautiniai standartai (pvz., ISO, DIN), skirtingi automobilių gamintojai gali naudoti šiek tiek modifikuotus ar savitus simbolius. Pagrindiniai simboliai apima akumuliatorius, saugiklius, reles, rezistorius, jungiklius ir įvairius vartotojus. Kiekvienas gamintojas taip pat turi savo unikalius žymėjimus, tačiau 80% simbolių yra universalūs visose schemose. Todėl kartu su schema dažnai pateikiamas ir simbolių paaiškinimų sąrašas (legenda).

Dažniausiai pasitaikantys simboliai ir jų reikšmės:

• Akumuliatorius: Paprastai vaizduojamas kaip kelių ilgų ir trumpų lygiagrečių linijų grupė. Ilga linija žymi teigiamą polių (+), trumpa - neigiamą (-). Tai pagrindinis energijos šaltinis automobiliui neveikiant varikliui.
• Įžeminimas (Masė): Kritiškai svarbus elementas, žymintis sujungimą su automobilio kėbulu ar varikliu, kuris veikia kaip bendras neigiamas polius (grįžtamasis kelias srovei). Simbolis dažniausiai primena apverstą trikampį, kelias lygiagrečias trumpėjančias linijas arba specialų ženkliuką. Schemoje gali būti daug įžeminimo taškų, dažnai su numeriais ar kodais, nurodančiais jų fizinę vietą automobilyje.
• Saugiklis: Apsauginis elementas, nutraukiantis grandinę esant per didelei srovei. Dažniausiai vaizduojamas kaip stačiakampis su per vidurį einančia linija (kartais banguota). Šalia nurodoma saugiklio srovės stiprio vertė amperais (A).
• Relė: Elektromagnetinis jungiklis, leidžiantis maža srove valdyti didelės srovės grandinę. Simbolis paprastai susideda iš ritės (stačiakampis arba zigzagas) ir vieno ar kelių jungiklių kontaktų, kuriuos ritė valdo.
• Jungiklis: Elementas, skirtas grandinei sujungti arba nutraukti. Simboliai skiriasi priklausomai nuo tipo: paprastas įjungimo/išjungimo, mygtukinis (normaliai atviras/uždarass), perjungiamasis, kombinuotas (pvz., posūkių ir šviesų rankenėlė).
• Variklis (Elektros): Įrenginys, verčiantis elektros energiją mechaniniu judesiu (pvz., langų pakėlėjų, valytuvų, ventiliatoriaus varikliai). Simbolis dažniausiai yra apskritimas su raide "M" viduje.
• Lemputė (Šviesos šaltinis): Vaizduojama kaip apskritimas su kryžiuku viduje arba stilizuota kaitinimo siūlo forma.
• Rezistorius (Varža): Elementas, ribojantis srovės tekėjimą. Simbolis - stačiakampis arba zigzago formos linija.
• Diodas: Elementas, praleidžiantis srovę tik viena kryptimi. Simbolis - trikampis su linija prie viršūnės (rodyklė rodo srovės praleidimo kryptį). Šviesos diodas (LED) turi panašų simbolį su rodyklėmis, rodančiomis šviesos spinduliavimą.
• Jutiklis (Sensorius): Įrenginys, matuojantis fizikinį dydį (temperatūrą, slėgį, padėtį, greitį) ir paverčiantis jį elektriniu signalu. Simboliai labai įvairūs, priklausomai nuo matuojamo dydžio ir jutiklio tipo (pvz., termistorius, Holo daviklis, deguonies jutiklis).
• Valdymo Blokas (ECU, Modulis): Elektroninis įrenginys ("smegenys"), valdantis tam tikrą sistemą (pvz., variklio valdymo blokas - ECM/ECU, stabdžių antiblokavimo sistemos - ABS modulis, komforto įrangos modulis - BCM). Dažniausiai vaizduojamas kaip stačiakampis su daugybe prijungimo taškų (pinų) ir bloko pavadinimu ar kodu viduje.

Gebėjimas greitai atpažinti šiuos pagrindinius simbolius yra pirmas žingsis sėkmingo schemos skaitymo link. Jei simbolis neaiškus, būtina pasitikrinti schemos legendoje.

Laidai ir Jų Žymėjimas

Automobilių laidų spalvų ir kodų sistema buvo sukurta standartizuoti elektros instaliaciją. Laidai schemose vaizduojami linijomis, jungiančiomis skirtingus komponentus. Tačiau tai nėra tik paprastos linijos - jos neša svarbią informaciją:

• Spalva: Dažniausiai šalia laido linijos nurodomas jo spalvos kodas (raidėmis arba sutartiniais ženklais). Pavyzdžiui, RD - raudona (Red), BK - juoda (Black), BL - mėlyna (Blue), YL - geltona (Yellow), GN - žalia (Green), WT - balta (White). Dvispalviai laidai žymimi dviejų spalvų kodais, pvz., RD/BK (raudonas su juoda juostele). Spalvos padeda identifikuoti konkretų laidą automobilio laidų pynėje. Pagrindinės spalvos (raudona, juoda, geltona, žalia, mėlyna) nurodo laido funkciją, o spalvų kombinacijos ir kodai - konkrečią paskirtį. Remiantis statistika, 92% profesionalų laiko laidų spalvų sistemos išmanymą būtinu įgūdžiu efektyviam gedimų nustatymui.
• Storis (Skerspjūvis): Kartais schemoje nurodomas laido skerspjūvio plotas (pvz., 0.5, 1.0, 2.5 mm²) arba AWG (American Wire Gauge) numeris. Storesni laidai naudojami didesnės srovės grandinėms (pvz., starterio, generatoriaus, maitinimo laidai), plonesni - signalinėms ar mažos galios grandinėms. Laidų skerspjūvis (diametras) yra kritinis faktorius, kuris užtikrina saugų srovės tekėjimą. Tai svarbu remontuojant ar keičiant laidus - reikia naudoti ne plonesnį nei originalus.
• Numeracija ir Identifikatoriai: Sudėtingose schemose laidai gali turėti unikalius numerius ar kodus, kurie padeda juos sekti per kelis schemos lapus ar jungtis. Šie numeriai dažnai susieti su konkrečia grandine ar funkcija.
• Laidų Susikirtimai ir Sujungimai: Kai schemoje linijos (laidai) kertasi, svarbu atskirti, ar jos yra sujungtos, ar tik prasilenkia. Sujungimas paprastai žymimas tašku sankirtos vietoje. Jei taško nėra, laikoma, kad laidai nesujungti (vienas eina virš kito).
• Ekranuoti Laidai: Kai kuriems jautriems signalams (pvz., iš alkūninio veleno padėties jutiklio) naudojami ekranuoti laidai, apsaugantys nuo elektromagnetinių trikdžių. Schemoje jie vaizduojami su papildoma linija aplink pagrindinį laidą, dažnai su įžeminimo simboliu prie ekrano.

Jungtys ir Jų Žymėjimas

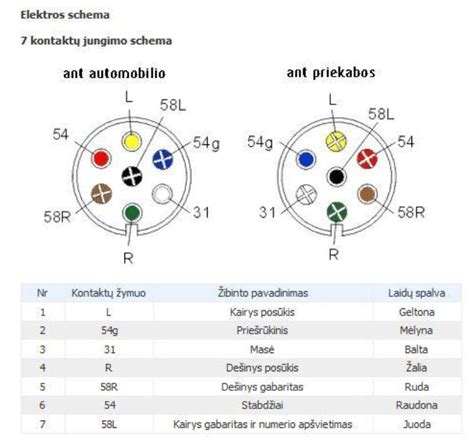

Laidai tarp komponentų dažniausiai jungiami per jungtis (kištukus ir lizdus), kurios leidžia lengvai atjungti ir prijungti komponentus ar laidų pynes. Schemose jungtys yra labai svarbios, nes jos dažnai tampa diagnostikos taškais.

• Jungčių Identifikatoriai: Kiekviena jungtis schemoje paprastai turi unikalų kodą ar numerį (pvz., C101, X15, S2). Šis kodas dažnai susietas su jungties fizine vieta automobilyje, kuri gali būti nurodyta atskiroje komponentų išdėstymo schemoje.
• Kontaktų (Pinų) Numeracija: Svarbiausia jungties informacija yra jos kontaktų (pinų) numeracija. Kiekvienas laidas jungiamas prie konkretaus numerio kontakto. Šie numeriai paprastai būna įspausti ant pačios jungties korpuso. Schemoje prie kiekvieno laido, ateinančio į jungtį ar išeinančio iš jos, nurodomas kontakto numeris. Tai leidžia tiksliai identifikuoti, kuris laidas kur jungiasi, ir atlikti matavimus konkrečiame kontakte (pvz., patikrinti įtampą C101 jungties 5 kontakte).
• Jungčių Tipai: Schemose gali būti pavaizduoti skirtingi jungčių tipai - linijinės, stačiakampės, apvalios, taip pat specializuotos jungtys (pvz., diagnostikos jungtis OBD-II).
• Vidaus Sujungimai (Splices): Kartais keli laidai sujungiami kartu ne jungtyje, o tiesiog laidų pynėje. Tokie sujungimai (angl. splice) schemoje žymimi tašku arba specialiu simboliu, dažnai su identifikatoriumi. Jie gali būti sunkiai randami fiziškai ir kartais tampa prasto kontakto ar gedimo priežastimi.

Suprasti simbolius, laidų žymėjimą ir jungčių numeraciją yra fundamentas, leidžiantis pereiti prie sudėtingesnių užduočių - grandinių sekimo ir veikimo principų analizės.

Grandinės Sekimas ir Veikimo Principų Supratimas

Turint pagrindinių elementų supratimą, galima pradėti sekti konkrečias elektros grandines ir analizuoti jų veikimą. Tai yra esminis įgūdis tiek diagnostikai, tiek bendram supratimui. Elektros grandinių sekimas yra metodiškas procesas, kurio metu nuosekliai tikrinama visa sistema nuo maitinimo šaltinio iki vartotojo. Efektyviausia yra naudoti sekimo metodiką "nuo didesnio prie mažesnio", pradedant nuo didesnių sistemos dalių ir pereinant prie detalių, sekant elektros tekėjimo kelią.

Srovės Kelio Sekimas: Nuo Šaltinio iki Apkrovos ir Atgal

Bet kuri veikianti elektros grandinė turi turėti uždarą kelią srovei tekėti. Šis kelias prasideda nuo maitinimo šaltinio (dažniausiai akumuliatoriaus teigiamo poliaus arba per degimą įjungiamo maitinimo taško), eina per saugiklius, jungiklius, reles, pasiekia apkrovą (įrenginį, kuris naudoja energiją, pvz., lemputę, variklį, ECU) ir grįžta į maitinimo šaltinio neigiamą polių per įžeminimo tašką.

Sekimo procesas paprastai vyksta taip:

1. Identifikuokite dominantį komponentą ar sistemą: Pavyzdžiui, jei neveikia kairysis artimųjų šviesų žibintas, suraskite jį schemoje.
2. Suraskite maitinimo šaltinį: Sekite laidą nuo komponento atgal link maitinimo šaltinio. Pakeliui rasite jungtis, saugiklius, reles, jungiklius.
3. Nustatykite valdymo elementus: Išsiaiškinkite, koks jungiklis ar relė įjungia šią grandinę. Pavyzdžiui, žibintų grandinę valdys šviesų jungiklis ant vairo kolonėlės, galbūt per relę.
4. Patikrinkite apsaugos elementus: Suraskite saugiklį, atsakingą už šią grandinę. Schemoje dažnai nurodoma jo vieta saugiklių bloke ir nominali srovė.
5. Sekite įžeminimo kelią: Nuo komponento sekite laidą link įžeminimo simbolio. Įsitikinkite, kad įžeminimo taškas yra patikimas. Prastas įžeminimas yra dažna elektros problemų priežastis.
6. Analizuokite sąveiką su kitais komponentais: Sudėtingesnėse sistemose (pvz., variklio valdymo), komponentas gali būti valdomas elektroninio valdymo bloko (ECU). Tokiu atveju reikia sekti signalinius laidus tarp jutiklių, ECU ir vykdomųjų mechanizmų (aktuatorių). Pavyzdžiui, ECU gauna signalą iš temperatūros jutiklio ir, remdamasis juo bei kitais parametrais, siunčia signalą įjungti aušinimo ventiliatoriaus relę.

Sekant grandinę, labai svarbu atkreipti dėmesį į laidų spalvas, jungčių numerius ir kontaktų numerius, kad būtų galima susieti schemą su realiais komponentais automobilyje.

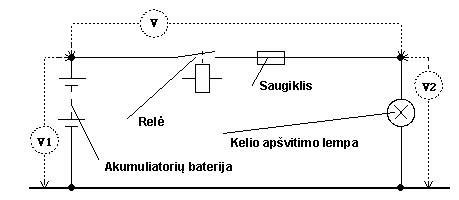

Pavyzdys: Paprastos Žibinto Grandinės Analizė

Įsivaizduokime paprastą žibinto grandinę:

1. Srovė iš akumuliatoriaus (+) poliaus teka į saugiklių bloką.
2. Pereina per specifinį saugiklį (pvz., F10, 15A).
3. Nuo saugiklio laidas (pvz., raudonas, RD) eina į šviesų jungiklį (pvz., S5).
4. Kai jungiklis įjungiamas į reikiamą padėtį, jis sujungia kontaktus ir srovė teka toliau per kitą laidą (pvz., geltoną, YL) į žibinto lemputę (pvz., E3).
5. Perėjusi per lemputės kaitinimo siūlą (apkrovą), srovė kitu laidu (pvz., juodu, BK) grįžta į įžeminimo tašką (pvz., G102), kuris prijungtas prie automobilio kėbulo.
6. Per kėbulą srovė grįžta į akumuliatoriaus (-) polių, uždarydama grandinę.

Jei žibintas nedega, naudojantis šia schema, galima nuosekliai tikrinti: ar geras saugiklis F10? Ar ateina įtampa į jungiklį S5? Ar išeina įtampa iš jungiklio jį įjungus? Ar ateina įtampa į lemputės E3 lizdą? Ar pati lemputė yra gera? Ar patikimas įžeminimo taškas G102?

Sudėtingesnės Grandinės: Relės, Diodai, ECU

Dauguma automobilių sistemų yra sudėtingesnės nei paprasta žibinto grandinė. Jose dažnai naudojamos relės, diodai, o ypač - elektroniniai valdymo blokai (ECU).

• Relės: Kaip minėta, relė leidžia maža srove (pvz., iš jungiklio ar ECU) valdyti didelę srovę (pvz., kuro siurblio, starterio, ventiliatoriaus). Schemoje reikia atskirti valdymo grandinę (ritę) ir valdomąją grandinę (kontaktus). Gedimas gali būti tiek ritėje, tiek kontaktuose.
• Diodai: Naudojami srovei leisti tekėti tik viena kryptimi, apsaugoti nuo įtampos šuolių ar loginiams veiksmams atlikti. Svarbu atkreipti dėmesį į diodo kryptį schemoje.
• ECU (Valdymo Blokai): Tai šiuolaikinių automobilių sistemų centrai. Schemose jie vaizduojami kaip blokai su daugybe įėjimų (iš jutiklių, jungiklių) ir išėjimų (į aktuatorius, reles, indikatorius). Norint suprasti ECU valdomą sistemą, reikia analizuoti visus susijusius įėjimo signalus (pvz., variklio temperatūros, oro srauto, alkūninio veleno padėties jutiklių signalus) ir išėjimo signalus (pvz., įpurškimo purkštukų, uždegimo ričių, droselio sklendės valdymo signalus). ECU vidinė logika schemose paprastai nerodoma, tik jo išoriniai ryšiai.

Ypatingas dėmesys turėtų būti skiriamas komunikacijos tinklams, tokiems kaip CAN (Controller Area Network) magistralė. Tai sistema, leidžianti skirtingiems ECU keistis informacija tarpusavyje per vieną ar du laidus (CAN-High, CAN-Low). Schemose šie laidai jungia kelis modulius. Gedimai CAN tinkle gali sukelti daugybę nesusijusių simptomų, nes sutrinka komunikacija tarp sistemų.

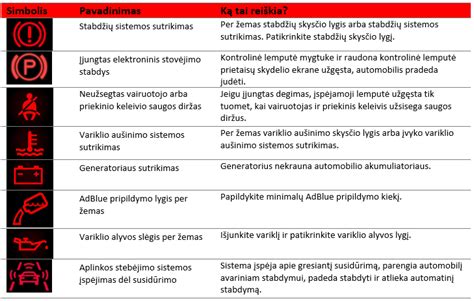

Skydelio įspėjamosios lemputės

Vos pasukus užvedimo raktelį, skydelyje įsižiebia daugybė įvairių spalvų lempučių, tačiau užvedus automobilį, po kiek laiko, dauguma jų turi užgesti, o jei neužgesta? Šiuo metu viskas sparčiai tobulėja, ne išimtis ir automobiliai, tad šiuolaikiniuose automobiliuose įspėjamųjų lempučių tiek daug, kad pasimesti jų gausoje galime kiekvienas. Geras vairuotojas privalo išmanyti, ką tos lemputės vairuotojui nori pasakyti. Tik greitai pastebėjus problemą ir ją išsprendus laiku, išvengsite nereikalingų išteklių.

Pagrindinės lemputės yra šviesoforo spalvų: raudonos, geltonos ir žalios.

Žalios informacinės lemputės

Tai žalios informacinės lemputės: posūkiai, įjungtų šviesų indikacija, kitos informacinės lemputės, kurios nurodo, kad yra įjungta tam tikra sistema ar modulis.

Posūkių ir apšvietimo indikatoriai

• Posūkio signalas / Avarinių šviesų signalas: Įjungus posūkio žibintą, vienu metu mirksi tik vienas žalias prietaisų skydelio simbolis - rodyklė į dešinę arba į kairę. Įjungus avarinius žibintus, vienu metu mirksi abi žalios rodyklės. Jeigu kažkuri lemputė skydelyje mirksi du kartus greičiau nei įprastai, reiškia, kad yra perdegusi išorinė posūkio signalo lemp

  Automobilio elektros schemų simboliai ir jų reikšmės

  Šiuolaikiniai automobiliai yra sudėtingi mechanizmų ir elektronikos deriniai, kuriuose elektros sistemos vaidina kritiškai svarbų vaidmenį. Nuo paprasčiausių žibintų iki pažangių vairuotojo pagalbos sistemų (ADAS) - viskas priklauso nuo tinkamai veikiančių elektros grandinių. Gedimų diagnostika ir remontas neįmanomi be gebėjimo skaityti ir suprasti automobilio elektros schemas.

  Įspėjamosios prietaisų skydelio lemputės

  Vos pasukus užvedimo raktelį, skydelyje įsižiebia daugybė įvairių spalvų lempučių, tačiau užvedus automobilį, po kiek laiko, dauguma jų turi užgesti. Šiuolaikiniuose automobiliuose įspėjamųjų lempučių tiek daug, kad pasimesti jų gausoje galime kiekvienas. Pagrindinės lemputės yra šviesoforo spalvų: **raudonos, geltonos ir žalios**.

  Žalios informacinės lemputės

  Šios lemputės nurodo, kad yra įjungta tam tikra sistema ar modulis:
  • Posūkio signalas: mirksi rodyklė į dešinę arba į kairę. Jeigu mirksi du kartus greičiau nei įprastai - perdegusi išorinė lemputė.
  • Gabaritiniai žibintai: dega šoninis ir numerių apšvietimas.
  • Priekiniai rūko žibintai: informuoja apie jų aktyvumą.
  • Aklo kampo sekimo sistema (BSM): informuoja apie įjungtą funkciją.
  • LKA (Lane Keeping Assist): judėjimo juostų sekimo sistema įjungta.


  Geltonos įspėjamosios lemputės

  Geltonas simbolis informuoja apie atsiradusį sistemos gedimą arba būtinybę atlikti techninį aptarnavimą (pvz., pritrūko plovimo skysčio).
  • Slėgio padangose įspėjamasis simbolis: informuoja apie žemą slėgį padangose.
  • Degalų lygio įspėjamasis simbolis: rodo, kad degalų lygis bake yra kritęs iki rezervinio lygio.
  • Hibridinės sistemos įspėjamasis signalas: informuoja apie gedimą hibridiniame variklyje.

  Automobilių elektros schemų pagrindai

  Automobilio elektros schema (wiring diagram) yra techninis brėžinys, grafiškai vaizduojantis automobilio elektros sistemos komponentus, jų tarpusavio jungtis ir srovės tekėjimo kelius.

  Pagrindiniai komponentų simboliai

  Simbolis	Reikšmė
  Akumuliatorius	Energijos šaltinis (ilga linija +, trumpa -)
  Saugiklis	Apsauginis elementas, nutraukiantis grandinę esant per didelei srovei
  Relė	Elektromagnetinis jungiklis, valdantis didelės srovės grandinę
  Variklis (M)	Įrenginys, verčiantis elektros energiją mechaniniu judesiu
  Įžeminimas	Sujungimas su automobilio kėbulu (nulinis potencialas)



  Elektros simbolių reikšmė grandinėse

  Elektros simboliai yra universali kalba, padedanti inžinieriams ir technikams vizualizuoti grandinės sujungimus.
  • Rezistoriai: didina kontroliuojamą varžą srovės tekėjimui. Simbolizuojami zigzago linija arba stačiakampiu.
  • Kondensatoriai: kaupia elektros krūvį. Vaizduojami dviem lygiagrečiomis linijomis.
  • Diodai: veikia kaip vienpusis vožtuvas, praleidžiantis srovę tik viena kryptimi.
  • LED (Šviesos diodas): standartinis diodas su rodyklėmis, rodančiomis šviesos spinduliavimą.

  CAN Bus: Serial Communication - How It Works?

  Kaip skaityti elektros schemas?

  Sistemingas schemos dalių atpažinimo būdas padeda greitai nustatyti gedimus:
  1. Analizė: atpažinkite simbolių formas (pvz., rezistoriaus zigzagas).
  2. Standartai: atkreipkite dėmesį į taikomą standartą (IEC arba ANSI).
  3. Sekimas: visada pradėkite nuo maitinimo šaltinio, sekite laidą per saugiklius ir jungiklius iki paties komponento.
