Automobilio ECU: programavimas ir gedimų diagnostika

Šiuolaikiniai automobiliai - tai ne tik varikliai ir mechaninės dalys, bet ir sudėtingos elektroninės sistemos, kurių veikimą valdo elektroninis valdymo blokas (ECU). Šis įrenginys yra automobilio „smegenys“, atsakingos už variklio darbą, degalų įpurškimą, turbinos slėgį ir daugelį kitų parametrų. Tačiau gamintojai dažnai palieka dalį neišnaudoto potencialo dėl ekologinių normų, regioninių taisyklių ar rinkodaros strategijų. Būtent todėl atsiranda poreikis ECU perprogramavimui, kuris leidžia optimizuoti automobilio veikimą. Šiame straipsnyje aptarsime, kas yra ECU, kaip jis veikia, kokie yra gedimų požymiai ir kaip juos diagnozuoti, taip pat nagrinėsime ECU programavimo galimybes ir rizikas.

Kas yra variklio kompiuteris (ECU) ir kodėl jis svarbus?

ECU (angl. Engine Control Unit) yra automobilio valdymo kompiuteris, reguliuojantis daugelį variklio ir kitų sistemų funkcijų. Jis analizuoja įvairių jutiklių duomenis ir realiu laiku valdo variklio darbą.

Pagrindinės ECU funkcijos:

• Degalų įpurškimo reguliavimas - užtikrina efektyvų degalų naudojimą.
• Degimo laiko koregavimas - optimizuoja variklio darbą.
• Oro ir kuro mišinio valdymas - prisitaiko prie skirtingų važiavimo sąlygų.
• Išmetamųjų dujų kontrolė - mažina taršą ir užtikrina ekologinius standartus.

ECU surenka informaciją iš daugybės jutiklių: oro srauto, įsiurbimo slėgio, variklio temperatūros, droselio padėties, kameros arba lambda zondo. Kiekvienas signalas yra kaip atskira istorijos eilutė. ECU jas suderina su programine logika ir siunčia veiksmus atlikti aktuatoriams - kuro purkštukams, uždegimo ritėms, tuščiąja eiga valdymo vožtuvams. Rezultatas: optimali degimo laikas ir kuro dozė, mažesnės emisijos ir sklandesnė reakcija į akceleratoriaus paspaudimą.

Techniniu požiūriu tai valdymo sistema realiu laiku. Jutikliai duoda duomenis; ECU juos apdoroja per kontrolinės kilpos algoritmus, kuriuose kartais taikomi PID tipo principai ar kiti adaptaciniai metodai. Kai kuriuose naujesniuose modeliuose matome pažangesnes strategijas: daugiasluoksnės valdymo schemos, filtravimas nuo triukšmo arba net mašininio mokymosi komponentai, adaptuojantys veikimą prie ilgalaikių vairavimo įpročių ir aplinkos sąlygų.

ECU nėra vien tik programėlė - tai integruotas elektronikos, programinės įrangos ir jutiklių tinklas, atsakingas už variklio charakteristiką. Variklio valdymo bloko vieta priklauso nuo automobilio gamintojo ir modelio. Dažniausiai jis montuojamas prie variklio - variklio skyriuje arba priekyje salono (pavyzdžiui, daiktadėžėje). Kiekvienas automobilis turi tik jam pritaikytą ir sukalibruotą ECU.

Pagrindiniai variklio kompiuterio gedimo požymiai

Jei ECU pradeda veikti netinkamai, automobilis gali rodyti įvairius simptomus. Efektai gali būti subtilūs arba katastrofiški. Sugedęs ECU gali sukelti rimtų problemų, tokių kaip padidėjusios kuro sąnaudos, netolygus variklio darbas ar net visiškas automobilio neveikimas.

• Sunkiai užsivedantis arba neužsivedantis variklis: ECU kontroliuoja degalų įpurškimą ir uždegimo žvakes. Jei jis siunčia neteisingus signalus, variklis gali net nepradėti dirbti.
• Netolygus variklio darbas: Sugedęs ECU gali sukelti variklio trūkčiojimą, neįprastus garsus ar staigų galios praradimą važiuojant.
• Padidėjusios kuro sąnaudos: Jei ECU netiksliai reguliuoja kuro ir oro santykį, automobilis gali sunaudoti daugiau degalų nei įprastai.
• Užsidegusi „Check Engine“ lemputė: Jei užsidega „Check Engine“ indikatorius, bet kitos dalys atrodo tvarkingos, problema gali būti ECU gedimas. Kartais įsijungia „check engine“ lemputė ir automobilis elgiasi keistai: uždelsia akseleracija, dirba nereguliariai arba padidėja sąnaudos.
• Neveikiančios ar neteisingai veikiančios elektroninės sistemos: ECU valdo ir kitas sistemas, todėl gali sugesti: greičio matuoklis, degalų lygio rodmenys, oro kondicionavimo sistema. Kitais atvejais - automobilis pereina į „limp mode“ ar avarinį režimą: sumažinamas galingumas, ribojamas greitis, kad apsaugotų variklį ir važiuojantįjį.

ECU gedimų diagnostika

Diagnozė prasideda nuo klaidų kodų nuskaitymo naudojant OBD-II ar gamintojo įrankį. Tačiau dažnai problemai kaltas ne pats ECU, o prietaisas, jutiklis ar laidų tinklas. Kartais į vandenį patekusi elektronika arba vidinis gedimas verčia keisti visą modulį. Vietoje skubotų sprendimų verta pradėti nuo kruopštaus patikrinimo - dažnai sutvarkoma pigiau nei pakeičiant visą bloką.

Kaip patikrinti, ar ECU tikrai sugedo?

Jei įtariate ECU problemą, atlikite šiuos žingsnius:

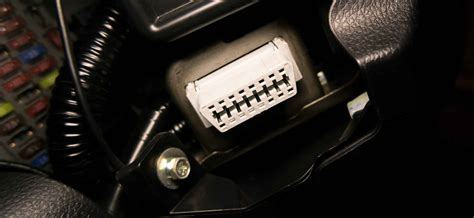

1. Atlikite OBD-II diagnostiką: Dauguma automobilių turi OBD-II jungtį, per kurią galima nuskaityti ECU klaidas naudojant diagnostikos įrenginį. Jei randate tokius klaidų kodus kaip P0601, P0606 ar P0607, tai gali reikšti ECU problemą.
2. Patikrinkite automobilio akumuliatorių: Silpnas ar netinkamai veikiantis akumuliatorius gali trukdyti ECU darbui.
3. Apžiūrėkite laidus ir jungtis: Jei ECU laidai yra pažeisti ar atsirado korozija, signalai gali būti netikslūs arba nutrūkę.
4. Pabandykite atkurti ECU nustatymus: Kartais ECU gali tiesiog „užstrigti“. Atjunkite akumuliatorių 15-30 minučių ir vėl prijunkite - tai gali padėti iš naujo nustatyti ECU.

Dažniausiai pasitaikančios ECU klaidos ir jų reikšmės

Kiekviena klaida turi unikalų kodą, susidedantį iš raidės ir keturių skaičių. P kodai - tai variklio ir transmisijos problemos (Powertrain). B kodai - kėbulo elektronika (Body). C kodai - važiuoklės sistemos (Chassis). U kodai - tinklo komunikacijos problemos (Network). Antrasis skaičius kode nurodo, ar tai standartinis, ar gamintojo specifinis kodas. 0 reiškia universalų kodą, kurį supranta visi diagnostikos įrenginiai.

Toliau pateikiama lentelė su dažniausiai pasitaikančiomis ECU klaidomis:

Jei diagnostikos metu randate vieną iš šių klaidų, rekomenduojama pasikonsultuoti su autoserviso specialistais.

Ką daryti, jei variklio kompiuteris sugedo?

Jei ECU tikrai sugadintas, yra keletas būdų jį sutaisyti arba pakeisti:

• Programinės įrangos atnaujinimas - kai kurios klaidos gali būti ištaisytos atnaujinant ECU programinę įrangą.
• ECU remontas - jei problema yra fizinė, gali padėti specialistai, galintys perlitoti mikroschemas ar taisyti vidinius kontaktus.
• ECU keitimas - kartais vienintelis sprendimas yra pakeisti ECU nauju arba naudotu bloku, pritaikytu jūsų automobiliui.

Variklio valdymo blokas yra sudėtingas kompiuteris, todėl nenuostabu, kad kartais pasitaiko gedimų. Dažnai ECU galima pataisyti naudojant specialią įrangą ir atlikus išsamų testavimą. Šiuolaikiniai automobiliai be valdymo bloko veikti negali, nes jis reguliuoja svarbiausias sistemas, įskaitant kuro padavimą.

Naudingi patarimai, kaip išvengti ECU gedimų

• Reguliariai tikrinkite automobilio elektros sistemą - blogai veikiantis akumuliatorius ar generatorius gali sukelti ECU gedimus.
• Saugokitės drėgmės - vandens patekimas į ECU gali jį sugadinti.
• Nenaudokite nekokybiškų diagnostikos prietaisų - kai kurie pigūs skeneriai gali sugadinti ECU per programinės įrangos klaidas.
• Neperkraukite automobilio elektros sistemos - netinkamai sumontuota papildoma įranga (pvz., galingos audio sistemos) gali paveikti ECU veikimą.

ECU perprogramavimas (Remap): galimybės ir rizikos

ECU perprogramavimas (dar vadinamas variklio remapu arba tiuningu) tapo populiariu būdu išgauti daugiau galios arba pagerinti kuro sąnaudas be didelių mechaninių modifikacijų. Tai leidžia pakeisti kuro ir uždegimo parametrus siekiant didesnės galios arba geresnio degalų naudojimo.

Kas yra ECU perprogramavimas ir kaip jis veikia?

Perprogramavimas reiškia, kad kvalifikuotas meistras pakeičia ECU programinę įrangą, t. y. įrašo naują „mapą“, kurioje optimizuoti variklio darbo parametrai. Tai gali reikšti didesnį galios prieaugį, geresnį sukimo momentą ir greitesnį pagreitį, arba, priešingai, ekonomiškesnį darbo režimą ir mažesnes degalų sąnaudas.

Perprogramavimas atliekamas prijungus diagnostinį įrankį arba nešiojamą kompiuterį prie OBD (On-Board Diagnostics) jungties. Mechanikas nuskaitys esamą ECU konfigūraciją, parengs arba įkels paruoštą failą ir įrašys jį vietoje gamyklinio. Techninėse detalėse svarbūs tokie elementai kaip kuro ir oro santykis, uždegimo laikas, turbo įkaitinimas ir saugikliai, skirti apsaugoti variklį nuo perkrovos.

Remapai dažniausiai efektyviausi turbo varikliuose, nes į juos galima tiesiogiai keisti turbinos slėgį ir įpurškimo parametrus. Tai primena programinės įrangos optimizaciją kompiuteryje: keisdami algoritmus ir ribas, gauname skirtingus rezultatus. Procedūra dažnai yra grąžinama - gamyklinė būsena gali būti atkurta, jei klientas pageidauja.

Šiuolaikiniuose automobiliuose naudojami apsaugoti variklių valdymo blokai su stipria saugumo apsauga ir šifruotu „bootloader“, todėl prieš programinius darbus jie turi būti profesionaliai atrakinti.

Nauda ir rizikos, susijusios su kuro ekonomija ir emisijomis

Tinkamai atliktas perprogramavimas gali sumažinti degalų sąnaudas optimizuojant degalų sudegimo procesą ir uždegimo laikus. Kai kurie vairuotojai pastebi mažesnes sąnaudas ypač važiuojant magistralėmis, kur variklio darbas stabilizuojasi. Tačiau intensyvesnis galingumo naudojimas gali atvirkščiai padidinti sąnaudas.

Be to, pakeitimai gali pakeisti išmetamųjų dujų rodiklius - padidėjus turbo slėgiui ar degalų tiekimui gali kilti NOx ir CO2 kiekis, o tai turi įtakos techninei apžiūrai ir kelių mokesčiams. Išmetamųjų dujų kontrolė ir sensorių (lambda, DPF) integracija yra svarbi, kad modifikacijos atitiktų emisijų standartus. Kai kuriais atvejais galima išjungti DPF filtrą ar EGR vožtuvą, kurie kartais sukelia gedimus.

Garantija, draudimas ir teisiniai aspektai

Prieš atlikdami perprogramavimą, pasidomėkite, kaip tai paveiks jūsų automobilio garantiją. Gamintojai gali atsisakyti garantijos, jei nustatoma, kad gedimas susijęs su ECU pakeitimais. Draudimo bendrovės taip pat turi būti informuotos - dauguma polisų reikalauja deklaruoti bet kokius reikšmingus techninius pakeitimus. Neskelbimas apie remapą gali lemti, kad draudimas bus negaliojantis avarijos atveju.

Kada verta pasikonsultuoti su specialistais?

Nors ECU perprogramavimas suteikia daug privalumų, svarbu įvertinti, kaip tokie pakeitimai paveiks konkretų automobilį. Ne visi varikliai vienodai reaguoja į modifikacijas, todėl prieš imantis programinės įrangos keitimo verta pasikonsultuoti su specialistais. Po perprogramavimo atliekami bandymai, siekiant užtikrinti, kad visos funkcijos veikia tinkamai.

Ar verta ECU perprogramuoti savarankiškai?

Kai kurie vairuotojai mėgina atlikti šią procedūrą patys, tačiau tai gali būti rizikinga. Netinkamai sukalibruota programa gali ne tik pabloginti automobilio veikimą, bet ir pakenkti variklio valdymo blokui. Profesionalūs meistrai naudoja specialią įrangą ir atlieka išsamius testus, kad užtikrintų, jog programinės įrangos pakeitimai duotų tik teigiamus rezultatus.

Kitos ECU programavimo paslaugos

Be variklio galios didinimo, ECU programavimas apima ir kitas specifines paslaugas, kurios padeda spręsti įvairias problemas ar optimizuoti automobilio sistemas.

• Variklio alyvos slėgio korekcija: Tai ECU parametrų koregavimas, kurio metu pakoreguojamas per žemas gamyklinis alyvos slėgis, siekiant sumažinti riziką variklio ilgaamžiškumui.
• Imobilaizerio korekcija: Taikoma tada, kai automobilis neužsiveda, užsivedęs užgęsta arba paleidimas tampa nestabilus dėl imobilaizerio autorizacijos ar valdymo blokų sinchronizacijos problemų. Taip pat apima programinį procesą, kurio metu raktelis sinchronizuojamas su automobilio imobilaizerio ir kitomis valdymo sistemomis, užtikrinant pilną funkcionalumą ir patikimą paleidimą.
• Programinis Start-Stop sistemos veikimo pritaikymas: Tai sistemos pritaikymas pagal realias važiavimo sąlygas ir kliento poreikius, nepažeidžiant kitų automobilio sistemų.
• FRM (Footwell Module) remontas: FRM valdo BMW šviesų ir komforto sistemas, o jo remontas reikalingas sutrikus šioms funkcijoms.
• Emisijos sistemų parengties patikra: Atliekama pilna emisijos sistemų parengties patikra, įvertinant, ar ECU savikontrolės testai yra užbaigti ir ar automobilis paruoštas sėkmingai techninei apžiūrai.
• Nuotolinė failų serviso paslauga: Tai paslauga lengviesiems automobiliams ir žemės ūkio technikai, kai reikia paruošti, analizuoti ar pritaikyti programinius failus pagal gamintojo arba kliento poreikius.

Specializuotų programuojamų kompiuterių pasirinkimas

Kai standartinio ECU perprogramavimo neužtenka, ypač didelio galingumo projektuose (pvz., siekiant 600+ arklio galių), tenka ieškoti specializuotų, programuojamų kompiuterių. Svarbu sulyginti variklio valdymą su kompiuteriais ir atrinkti tuos, kurie tinka (skaičiuoklės, cilindrų skaičius, valdymas, valdymo tipai ir t.t.). Biudžetas dažnai lemia pasirinkimą.

Tarp pigesnių ir fabrikinių turbūt galima rinktis EMU. VEMS yra pusiau „pasidaryk pats“ variantas, o jo kaina, jei renkiesi su visomis galimybėmis, jau yra nemaža. Tokiu atveju geriau rinktis MS3 Pro.

Tokiems kompiuteriams svarbu, kad būtų galima vietoj su nešiojamuoju kompiuteriu pasijungti ir stebėti parametrus. Šiuo atveju svarbu rasti patikimą specialistą, kuris ne tik padėtų pasirinkti tinkamą įrangą, bet ir profesionaliai atliktų visus programavimo bei derinimo darbus, siekiant išvengti galimų gedimų ar problemų.

OBD-II diagnostika ir jos svarba

OBD (On-Board Diagnostics) - tai kompiuterinė sistema, kuri nuolat stebi, kaip veikia automobilio variklis ir kitos svarbios dalys. Tikroji revoliucija įvyko 1996 metais, kai JAV įvedė OBD-II standartą. Nuo tada visi automobiliai turėjo turėti vienodą diagnostikos lizdą ir „kalbėti ta pačia kalba“. Jei automobilis pagamintas po 2001-ųjų (benzininis) ar 2004-ųjų (dyzelinis) Europoje, jis tikrai turi OBD-II lizdą.

OBD diagnostikos nauda vairuotojui:

• Nuskaityti ir ištrinti klaidos kodus: Jei užsidegė „Check Engine“ lemputė, nebūtina iškart lėkti į servisą. Prisijungus telefonu, galima sužinoti, kas nutiko, ir išsiaiškinti, ar tai rimta. Dažnai tai būna laikinos problemos, kurios jau išnyko.
• Stebėti realaus laiko duomenis: Galima matyti variklio apsukų skaičių, aušinimo skysčio temperatūrą, kuro sąnaudas, deguonies jutiklių rodmenis ir dar dešimtis parametrų. Tai naudinga diagnozuojant keistas problemas.
• Atlikti kai kuriuos testus: Profesionalūs skaitytuvai leidžia aktyvuoti atskirus komponentus - pavyzdžiui, įjungti aušinimo ventiliatorių ar patikrinti, ar veikia kuro siurblio relė.

OBD skaitytuvų tipai:

• Paprasčiausias OBD skeneris (apie 15-20 eurų): Jungiasi prie telefono per Bluetooth. Puikiai tinka paprastam vairuotojui. Jis nuskaitys standartines klaidas, parodys pagrindinius parametrus ir leis ištrinti kodus. „Torque“ Android’ui ar „Car Scanner“ iOS’ui daro stebuklus.
• Vidutinės klasės skaitytuvai (100-300 eurų): Turi savo ekraną, greitesnį procesorių ir gali pasiekti daugiau duomenų. Jie dažnai supranta gamintojų specifinius protokolus, todėl gali parodyti, pavyzdžiui, DPF filtro užsikimšimo lygį ar tikslią transmisijos alyvos temperatūrą.
• Profesionalūs įrenginiai (nuo 500 eurų iki kelių tūkstančių): Tai jau rimti įrankiai. Jie ne tik diagnozuoja, bet ir gali programuoti kompiuterius, koduoti naujus raktus, kalibruoti kameras ir radarus, atlikti pilną sistemų testavimą.

OBD diagnostikos apribojimai:

Svarbu suprasti, kad OBD sistema nėra visagalė. Ji stebi tik tai, kas turi elektroninius jutiklius. Jei pradeda girgždėti pakabos svirties įvorė ar dėvisi sankabos diskas, kompiuteris apie tai nežinos. Be to, klaidos kodas nurodo simptomą, ne priežastį. Dar vienas dalykas - ne visos sistemos yra OBD-II standarto dalis. Oro kondicionavimas, multimedija, navigacija dažnai turi savo atskiras diagnostikos sistemas.

Automobilių diagnostika nuolat tobulėja. Naujesni automobiliai jau turi integruotą interneto ryšį ir patys gali siųsti diagnostikos duomenis gamintojui ar serviso centrams. Elektromobiliai ir hibridai prideda naujų iššūkių. Jie turi papildomas aukštos įtampos sistemas, baterijų valdymo kompiuterius, inverterius. Kai kurie gamintojai bando apriboti prieigą prie diagnostikos duomenų, motyvuodami saugumu ir intelektine nuosavybe.
