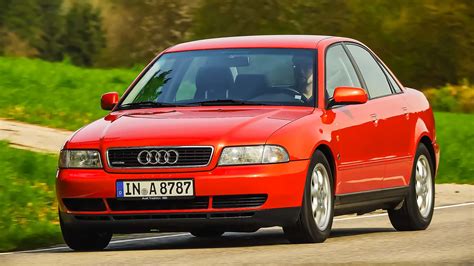

„Audi A4 B5“ gamyba prasidėjo 1994 m. Su nedideliais pakeitimais jis buvo gaminamas iki 2001 m. Iš pradžių buvo galima įsigyti tik sedano versiją, universalas („Avant“) pasirodė po metų. Šiame straipsnyje pateikiama išsami informacija apie „Audi A4 B5“ (1994, 1995, 1996, 1997, 1998, 1999, 2000 m.) relių schemas ir saugiklius, nurodant jų elementų paskirtį ir vietas.
Saugiklių vietos gali skirtis nuo parodytų ir priklausyti nuo transporto priemonės komplektacijos ir pagaminimo metų.
Kur Rasti Audi A4 B5 Saugiklių Schemą?
Yra keletas vietų, kur galite rasti „Audi A4 B5“ saugiklių schemą:
- Automobilio savininko vadovas: Tai pats patikimiausias šaltinis. Saugiklių schema paprastai būna vadovo gale arba elektros sistemos skyriuje.
- Saugiklių dėžutės dangtelis: Daugelyje „Audi A4 B5“ automobilių saugiklių schema yra atspausdinta ant pačios saugiklių dėžutės dangtelio vidinės pusės.
- Internetiniai šaltiniai: Internetiniuose automobilių forumuose ir specializuotose svetainėse galima rasti skenuotų ar fotografuotų saugiklių schemų. Tačiau būkite atsargūs ir įsitikinkite, kad schema atitinka jūsų automobilio modelį ir pagaminimo metus.
- Remonto vadovai: Tokie vadovai kaip „Haynes“ arba „Bentley“ leidžia išsamius remonto vadovus, kuriuose taip pat pateikiamos saugiklių schemos.
Saugiklių Dėžučių Vietos
Pagrindinės saugiklių dėžutės „Audi A4 B5“ automobilyje yra:
Salonas
Pagrindinė saugiklių dėžutė
Ji yra keleivių salone, kairėje pusėje, šoninėje panelėje. Apdailos viduje (3), kairiajame prietaisų skydelio gale, spaustuke yra mažos plastikinės replės (2) saugikliams išimti ir rankena (4) avariniam stumdomojo stogo valdymui. Žemiau esančiame paveikslėlyje parodyta saugiklių vieta dėžutėje (1).
Relės yra ant centrinės paskirstymo plokštės, po prietaisų skydeliu, už kairės kojų nišos dangtelio.
Saugiklių paskirtis Audi A4 B5 (Salonas)
| Numeris | Srovė (A) | Apsaugotos grandinės / Paskirtis |
|---|---|---|
| 1 | 5A | Šildomi apiplovimo purkštukai |
| 2 | 10A | Posūkio signalai |
| 3 | 5A | Priekinių žibintų apiplovimo relė, apšvietimas: pirštinių dėtuvė, variklio skyrius, oro kondicionierius, automatinė pavarų dėžė, prietaisų skydelis |
| 4 | 5A | Valstybinių numerių apšvietimas |
| 5 | 10A | Prietaisų skydelis, šildomos sėdynės, automatinės pavarų dėžės ekranas, veidrodėlio jungiklis, oro pagalvių siurblys, lauko temperatūros indikatorius, navigacijos sistema, stovėjimo žibintai |
| 6 | 5A | Centrinis užraktas, skaitymo lemputės |
| 7 | 10A | ABS sistema |
| 8 | 5A | Telefonas |
| 9 | 10A | Šildomi veidrodėliai ir durų užraktai |
| 10 | 5A | Priekinių žibintų nuotolio reguliavimas, CD keitiklis |
| 11 | 5A | Pastovaus greičio palaikymo sistema (automatinė pavarų dėžė) |
| 12 | 10A | Integruota diagnostika |
| 13 | 10A | Stabdžių žibintai |
| 14 | 10A | Salono apšvietimas, skaitymo lemputės, apsaugos sistema, keleivio skydelio veidrodėlis |
| 15 | 10A | Prietaisų skydelis, automatinė pavarų dėžė (4 greičių), oro kondicionierius, navigacijos sistema |
| 16 | 5A | ABS sistema |
| 17 | 10A | Šildomos durų spynos |
| 18 | 10A | Dešinės pusės tolimosios šviesos |
| 19 | 10A | Kairės pusės tolimosios šviesos |
| 20 | 15A | Dešinės pusės artimosios šviesos, priekinių žibintų korektorius |
| 21 | 15A | Kairės pusės artimosios šviesos, priekinių žibintų korektorius |
| 22 | 5A | Dešinės pusės gabaritiniai žibintai |
| 23 | 5A | Kairės pusės gabaritiniai žibintai |
| 24 | 25A | Priekinio stiklo valytuvai, apiplovimo siurblys. Valytuvų pertraukimo relė |
| 25 | 30A | Šildytuvo ventiliatorius, oro kondicionierius |
| 26 | 30A | Šildomas galinis stiklas, šildomi veidrodėliai, oro recirkuliacija |
| 27 | 15A | Galinio stiklo valytuvas |
| 28 | 15A | Kuro siurblys |
| 29 | 15A | Variklio valdymas |
| 30 | 20A | Elektrinis stoglangis |
| 31 | 15A | Atbulinės eigos žibintai, pastovaus greičio palaikymo sistema, automatinė pavarų dėžė, diagnostikos lizdas |
| 32 | 20A | Variklio valdymas |
| 33 | 15A | Cigarečių žiebtuvėlio saugiklis |
| 34 | 15A | Variklio valdymas (degimas / įpurškimas) |
| 35 | 30A | Priekabos lizdas |
| 36 | 15A | Priešrūkiniai žibintai |
| 37 | 15A | Telefonas, radijas |
| 38 | 15A | Bagažinės apšvietimas, centrinis užraktas |
| 39 | 15A | Avarinis apšvietimas |
| 40 | 25A | Signalizacija |
| 41 | 25A | ABS sistema (hidromoduliatorius / siurblys) |
| 42 | 40A | Pagalbinis oro ventiliatorius |
| 43 | 5A | S-pin (centrinis užraktas, radijas, navigacijos sistema) |
| 44 | 30A | Šildomos sėdynės |
Saugiklis Nr. 33, 15A, yra atsakingas už cigarečių žiebtuvėlį.

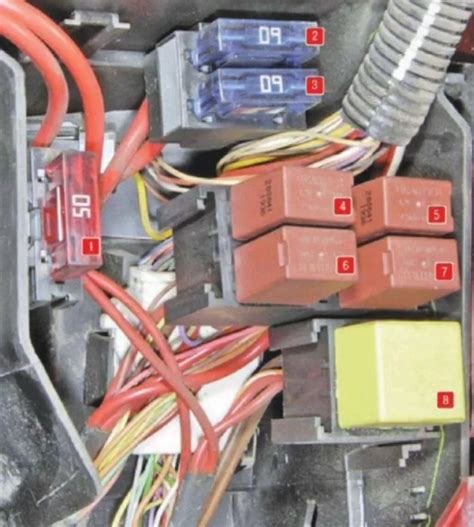

Papildomos saugiklių ir relių dėžutės schema
Papildomoje 8 vietų laikiklyje:
- 18 - ABS hidraulinis siurblys 50A
- 19 - Elektrinis radiatoriaus ventiliatorius 40A
- 21 - Radiatoriaus ventiliatoriaus relės ritė 5A
- 22 - Galinio lango pakėlimo mechanizmas 30A
- 23 - Priekinio lango pakėlimo mechanizmas 30A
- 24 - Centrinis užraktas ir apsaugos nuo vagystės sistema 15A
Relių dėžutė
Transporto priemonėse su išplėstine įranga papildoma relių plokštė yra už pagrindinės plokštės. Centrinė paskirstymo plokštė - B. Relės yra pažymėtos juodai.
Paskirtis
- Kontaktinio X iškrovimo relė
- Garso signalo relė
- Priekinių žibintų valymo sistemos relė
- Automatinės pavarų dėžės relė (starterio blokavimas ir atbulinės eigos žibintai) arba jungiklis mechaninei pavarų dėžei
- Pertraukiamo valymo ir plovimo sistemos relė
- Kuro siurblio arba kaitinimo žvakių relė
Pagrindinė relių plokštė - A:
- Elektromagnetinės sankabos relė (oro kondicionierius)
- Signalizacijos valdymo blokas
- Signalizacijos valdymo blokas
- -
- Dienos šviesų relė
- Priekinių žibintų relė
- Priešrūkinių žibintų relė
- Valdymo blokas sulankstomam veidrodėliui
- Valdymo blokas sulankstomam veidrodėliui
- -
- Saugiklis specialiajai signalizacijos sistemai (taksi)
- -
- Saugiklis specialiajai signalizacijos sistemai (taksi)
- Saugiklis taksometrui (taksi)
- Sistemos hidraulinio siurblio saugiklis (ABS)
Siųstuvo saugiklis (taksi)
Variklio skyrius
Elektronikos relių plokštė
Įrengta montavimo bloke.
Paskirtis
- Šildomo deguonies jutiklio relė, Kaitinimo žvakės relė I - aušinimo skystis
- Kaitinimo žvakės relė II - aušinimo skystis
- Dyzelinio tiesioginio įpurškimo relė
- -
- -
- Variklio elektros įrangos saugiklis
- Kaitinimo žvakių saugiklis I - aušinimo skystis
- Kaitinimo žvakių saugiklis II - aušinimo skystis
- Kaitinimo žvakės saugiklis
Papildoma relių plokštė
- Galiniai rūko žibintai
- Ventiliatoriaus veikimo režimo relė maksimaliu greičiu (Lufter voll auf)
- Ventiliatoriaus veikimo pirmoje pakopoje relė
- Elektra valdomo lango valdymo bloko relė
- -
- -
- Sėdynių reguliavimo saugiklis
- -
- Sistemos hidraulinio siurblio saugiklis (ABS)
- Radiatoriaus ventiliatoriaus saugiklis
- -
- Radiatoriaus ventiliatoriaus perjungimo ritės relė
- Galinio lango pakėlimo relė
- Priekinio lango pakėlimo relė
- Centrinio užrakto ir apsaugos nuo vagystės sistemos relė
Kaip Skaityti Audi A4 B5 Saugiklių Schemą?
Saugiklių schema yra grafinis vaizdas, rodantis, kuris saugiklis apsaugo tam tikrą automobilio elektros grandinę. Štai kaip ją skaityti:
- Raskite saugiklių dėžutės numerį: Schema paprastai nurodo saugiklių dėžutės numerį (pvz., Saugiklių dėžutė A, Saugiklių dėžutė B). Tai padeda atskirti, kurioje dėžutėje ieškoti reikiamo saugiklio.
- Identifikuokite saugiklio numerį: Kiekvienas saugiklis schemoje yra pažymėtas numeriu.
- Suraskite atitinkamą elektros grandinę: Šalia saugiklio numerio schemoje nurodoma, kurią elektros grandinę jis apsaugo (pvz., priekiniai žibintai, valytuvai, garso sistema).
- Patikrinkite saugiklio srovę (amperais): Saugiklio srovė (A) nurodoma šalia grandinės aprašymo. Tai svarbu, nes pakeičiant perdegusį saugiklį, reikia naudoti tokios pat srovės saugiklį.
- Spalvinis kodavimas: Saugikliai yra spalviškai koduoti pagal jų srovę. Pavyzdžiui, 5A saugiklis gali būti oranžinis, 10A - raudonas, 15A - mėlynas ir t.t. Tai palengvina tinkamo saugiklio pasirinkimą.
Pavyzdys: Tarkime, schemoje matote, kad saugiklis numeris 10 (15A, mėlynas) apsaugo priekinius žibintus. Tai reiškia, kad jei priekiniai žibintai neveikia, turėtumėte patikrinti 10-ąjį saugiklį saugiklių dėžutėje ir, jei jis perdegęs, pakeisti jį 15A mėlynu saugikliu.
Kaip Pakeisti Perdegusį Saugiklį Audi A4 B5?
Saugiklio pakeitimas yra gana paprastas procesas, tačiau svarbu laikytis saugos priemonių:
- Išjunkite degimą: Prieš keičiant saugiklį, išjunkite automobilio degimą.
- Raskite saugiklių dėžutę: Remiantis schema arba savininko vadovu, suraskite saugiklių dėžutę, kurioje yra perdegęs saugiklis.
- Atidarykite saugiklių dėžutę: Atidarykite saugiklių dėžutės dangtelį.
- Nustatykite perdegusį saugiklį: Apžiūrėkite saugiklius. Perdegęs saugiklis paprastai turi nutrūkusį laidą viduje arba juodą dėmę.
- Naudokite saugiklių ištraukiklį: Daugelyje saugiklių dėžučių yra specialus plastikinis įrankis saugikliams ištraukti. Jei jo neturite, galite naudoti replės, bet būkite atsargūs, kad nepažeistumėte kontaktų.
- Ištraukite perdegusį saugiklį: Atsargiai ištraukite perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują, tokios pat srovės (amperų) saugiklį į tą pačią vietą. Įsitikinkite, kad jis tvirtai įsistato.
- Patikrinkite veikimą: Įjunkite degimą ir patikrinkite, ar grandinė, kurią apsaugo saugiklis, veikia. Jei saugiklis vėl perdegė, tai gali reikšti rimtesnę problemą elektros sistemoje, ir reikėtų kreiptis į specialistą.
- Uždarykite saugiklių dėžutę: Uždarykite saugiklių dėžutės dangtelį.
„Audi A4“ relių skydelio vieta ir dalinės schemos komentaras
Dažniausios Audi A4 B5 Saugiklių Problemos
Kai kurios dažniausios problemos, susijusios su „Audi A4 B5“ saugikliais:
- Perdegę saugikliai: Dažniausia problema. Paprastai atsiranda dėl trumpųjų jungimų arba perkrovų.
- Netinkamos srovės saugikliai: Naudojant netinkamos srovės saugiklį, grandinė gali būti nepakankamai arba per daug apsaugota, kas gali sukelti gedimus.
- Korozija: Drėgmė ir nešvarumai gali sukelti saugiklių kontaktų koroziją, dėl kurios gali sutrikti elektros grandinės veikimas.
- Saugiklių dėžutės pažeidimai: Saugiklių dėžutė gali būti pažeista dėl mechaninių pažeidimų arba drėgmės.
Patarimai ir Atsargumo Priemonės
- Visada turėkite atsarginių saugiklių: Automobilyje turėkite atsarginių saugiklių rinkinį, kad galėtumėte greitai pakeisti perdegusius saugiklius.
- Naudokite tik tinkamos srovės saugiklius: Pakeičiant saugiklį, visada naudokite tokios pat srovės saugiklį. Naudojant didesnės srovės saugiklį, galite pažeisti elektros grandinę.
- Jei saugiklis nuolat perdega, kreipkitės į specialistą: Jei pakeitus saugiklį jis vėl perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Kreipkitės į kvalifikuotą automobilių elektriką, kad nustatytų ir pašalintų problemą.
- Atsargiai su vandeniu: Venkite vandens patekimo į saugiklių dėžutę, nes tai gali sukelti koroziją ir trumpuosius jungimus.
Vienas „Audi A4 1.9 TDI 97m. 81kw.“ savininkas pastebėjo, kad jo automobilyje trūksta 27 ir 42 saugiklių. Nors pliusas ateina, pagal schemas ten turėtų būti tuščia. Tokiu atveju, jei grandinė neturėtų turėti saugiklio, geriausia jo ir nedėti, kad išvengtumėte galimų elektros sistemos pažeidimų. Dėl tokios problemos, kai 12V lizdas neveikia ir saugiklis Nr. 35 (30A) nesilaiko dėl trūkstamų fiksatorių, reikėtų spręsti mechaninį saugiklio dėžutės pažeidimą, galbūt kreiptis į elektriką, kuris atliks signalizacijų montavimą, langų tamsinimą, elektros darbus, diagnostiką ar avarinius signalizacijų atjungimus visą parą.
