Automatinio jungiklio montavimas įžeminimo laide

Automatiniai jungikliai atlieka labai svarbią funkciją - saugo elektros laidus nuo perkaitimo ir užsidegimo, tuo pačiu apsaugodami mus nuo gaisro. Nuo srovės smūgio žmones saugo nuotėkio relė. Paprastai kyla keletas klausimų, susijusių su automatiniais jungikliais, pavyzdžiui, ką reiškia ant jų esančios raidės ir skaičiai.

Automatinio jungiklio paskirtis ir veikimo principas

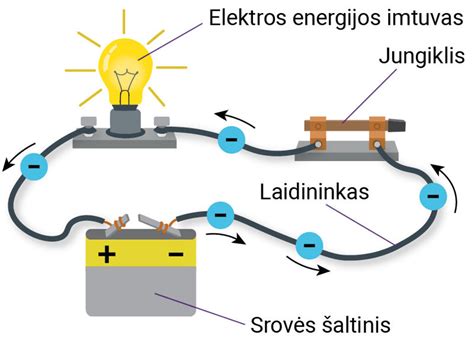

Automatinis jungiklis yra įtaisas, atjungiantis elektros grandinę atsiradus gedimui, apsaugodamas elektros imtuvą ir maitinimo grandinę. Automatas saugo laidus nuo perkaitimo, kurį sukelia per juos tekanti elektros srovė. Kuo didesnė srovės galia, tuo stipriau kaista laidas. Tai reiškia, kad laidus reikia saugoti nuo per didelės srovės, kurios jie negali praleisti neįkaisdami.

Per didelės srovės atsiradimo priežastys:

• Trumpas sujungimas: jo metu iškart atsiranda didžiulė srovė, nuo šimtų iki tūkstančių amperų.
• Perkrova: per laidą teka didesnė srovė, nei leidžia jo storis, tačiau ne tokia didžiulė, kaip trumpojo sujungimo metu. Pavyzdžiui, jei esant įprastam 2,5 kv.mm. skerspjūvio laidui vienu metu įjungti elektrinį virdulį, orkaitę ir kaitlentę, per jį tekės apytiksliai 39 amperų srovė. Paslėptas (pvz., užtinkuotas sienoje) toks kabelis neįkaisdamas gali praleisti tik 21 amperą - beveik du kartus mažiau! Taigi, automatai saugo nuo trumpo sujungimo ir perkrovos.

Automatinių jungiklių tipai ir veikimo mechanizmai:

• Elektromagnetinis išjungėjas: saugo nuo trumpojo sujungimo.
• Šiluminis išjungėjas: saugo nuo ilgalaikių perkrovų. Jis pradeda kaisti, kai srovė viršija nominaliąją 1,2-1,5 karto ir suveikia tuo greičiau, kuo jautresnis automatas.

Automatinio jungiklio žymėjimas ir parinkimas

Parduotuvės lentynose visų gamintojų automatai žymimi vienodai - raidėmis (B, C, D, K, S, Z) ir skaičiais (6, 10, 16, 25 ir pan.).

Žymėjimo reikšmės:

• Skaičius: žymi nominalią srovę, t.y., tokią srovę, kurią automatas gali praleisti pastoviai be jokių pasekmių.
• Raidė: parodo automato srovės charakteristiką, nuo kurios priklauso, kokiai srovei esant automatas išsijungs. Pavyzdžiui, B16, C16 ir D16 automatai turi 16 amperų nominalią srovę, tačiau skiriasi suveikimo charakteristikomis.

Suveikimo charakteristikos:

Suveikimo charakteristika yra laiko/srovės kreivė, atvaizduojanti automatinio išjungiklio atsijungimo greitį, kuris priklauso nuo perkrovos ar trumpojo jungimo sukeltos srovės dydžio ir jungiklio nominalios srovės skirtumo. Ji nurodo, kiek kartų paleidimo srovė gali viršyti automatinio išjungiklio nominaliąją srovę:

• B charakteristika: suveikia prie nedidelės perkrovos, kai srovė yra nuo 3 iki 5 kartų didesnė už nominalią. Idealiai tinka ilgiems laidams ir buitiniams prietaisams (apšvietimui, rozetėms).
• C charakteristika: mažiau jautrūs, suveikia, kai srovė yra nuo 5 iki 10 kartų didesnė už nominalią. Rekomenduojami naudoti tinkluose su induktyvinėmis apkrovomis, kai grandinėje galimas didelis srovės padidėjimas, pvz., apšvietimo tinklas su fluorescencinėmis lempomis, varikliams, staklėms.
• D charakteristika: dar mažiau jautrūs, suveikia, kai srovė yra nuo 10 iki 20 kartų didesnė už nominalią. Tinka įrenginiams su labai dideliu startiniu galingumu, pvz., suvirinimo aparatams.
• K charakteristika: suveikia, kai srovė yra nuo 8 iki 12 kartų didesnė už nominalią. Šie jungikliai yra tarp C ir D charakteristikų.
• S charakteristika: skirta valdymo transformatorių apsaugai. Suveikia, kai srovė yra nuo 13 iki 17 kartų didesnė už nominalią.
• Z charakteristika: suveikia, kai srovė yra nuo 2 iki 3 kartų didesnė už nominalią. Tinka elektroninių komponentų ir prietaisų apsaugai, kurie gali būti greitai sugadinti mažų srovės impulsų.

Kiti svarbūs faktoriai renkantis automatinį jungiklį:

• Nominali srovė: srovė, kurią automatinis jungiklis gali atlaikyti nesuveikdamas.
• Suveikimo charakteristika: svarbu atsižvelgti į srovės impulsus, atsirandančius įjungimo metu (pvz., fluorescencinėms lempoms, transformatoriams, varikliams). Gamintojai šiluminius atkabiklius projektuoja taip, kad atsiradus srovės impulsui, atkabiklis nespėtų suveikti.
• Maksimali atkirtos srovė: turi būti visada didesnė už laukiamą trumpojo jungimo srovę tame taške, kur stovės automatinis jungiklis. Daugelis gamintojų siūlo miniatiūrinius automatinius jungiklius su atkirtos srove nuo 6 kA iki 10 kA.

Teisingas automatinių jungiklių parinkimas ir montavimas

Pasirinkti automatus, kaip ir visus apsaugos įtaisus, rekomenduojama projektavimo stadijoje, nes tai atsieina pigiau.

Bendrosios rekomendacijos:

• Įvadinis automatas: dažniausiai ESO stato automatus su C charakteristika (pvz., C32 trifaziam įvadui), kad apribotų išskiriamą galią ir garantuotų trumpojo sujungimo selektyvumą.
• Rozetės: puikiai tiks B16 automatai (2,5 mm² laidui).
• Apšvietimas: gali būti montuojami tiek C10, tiek B10 automatiniai jungikliai (1,5 mm² laidui).
• Ūkinės paskirties statiniai: kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais, geriau rinktis automatus, kurių charakteristika C (pvz., C16).
• Kabelio storis: naudojant automatus su didesniu nominalu, būtina pravesti storesnį kabelį.
• Selektyvumas: reiškia, kad išjungiamas yra artimiausias apkrovai automatas. Nors dažnai įvade būna statomi paprasti C charakteristikos automatai, selektyvumą apkrovos atveju galima organizuoti, jei namuose pastatysime automatą su B charakteristika.

Svarbiausia taisyklė:

Parenkant automatinį jungiklį, visada reikia atsižvelgti į silpniausią grandinės grandį - laidą. Automatiniai jungikliai yra standartizuoti, todėl jie visada parenkami mažesnės srovės, nei yra maksimali leistinoji kabelio srovė. Pavyzdžiui, per 2,5 mm² kabelį vienfaziam tinkle galima leisti 27 amperų srovę. Kadangi 27 amperų automatinio išjungiklio nėra, montuoti galima 25 amperų automatą, tačiau dažniausiai yra montuojami žymiai mažesnio nominalo automatiniai išjungikliai (pvz., 16 amperų), kad kabeliai nebūtų maksimaliai apkraunami ir būtų rezervas paleidimo momentams. Tai apsaugo kištukinius lizdus ir jungiklius nuo perkaitimo ir svyrimo.

Skirtuminės srovės įrenginiai (RCD) ir jų paskirtis

Skirtuminės srovės jungikliai, dar vadinami nuotėkio relėmis (angl. RCD), suveikia ne esant srovės perkrovai, o atsiradus srovės nuotėkiui į žemę. Tai įvyksta žmogui palietus neizoliuotą laidininką, kuriuo teka elektros srovė, arba esant blogai saugomos įrangos izoliacijai.

RCD veikimo principas ir svarba:

• Pagrindinis tikslas: saugoti žmogų nuo pavojingo elektros smūgio.
• Veikimo principas: relė lygina srovę, įtekančią faziniu laidu, ir grįžtančią nuliniu. Jei atsiranda skirtumas (nuotėkis), tai reiškia, kad srovė nuteka ten, kur neturėtų (pvz., per žmogaus kūną į žemę), ir relė akimirksniu atjungia grandinę.
• Jautrumas: tai nuotėkio srovės dydis, reikalingas, kad jungiklis suveiktų. Dažniausiai buityje naudojamos 30 mA jautrumo relės.
• Kombinuoti jungikliai (RCBO): daugelis gamintojų gamina jungiklius, kurie turi savyje ir apsaugą nuo nuotėkio srovės (RCD), ir apsaugą nuo perkrovos (MCB). Tokie kombinuoti jungikliai taupo vietą ir pinigus.

Nuotėkio relių montavimas:

• Nuotėkio reles geriausia statyti atskirai grupėmis (pvz., indaplovė, skalbimo mašina, rozetės, lauko rozetės, sanitariniai mazgai).
• Nėra rekomenduojama bendrai visam įvadui statyti vienos nuotėkio relės, nes esant gedimui išmuš bendrą relę ir nebus aišku, kurioje grupėje problema.
• Nuotėkio relių nereikia apšvietimui, silpnoms srovėms, šildymui (katilui), rekuperatoriui, vandens siurbliui, kondicionieriui.

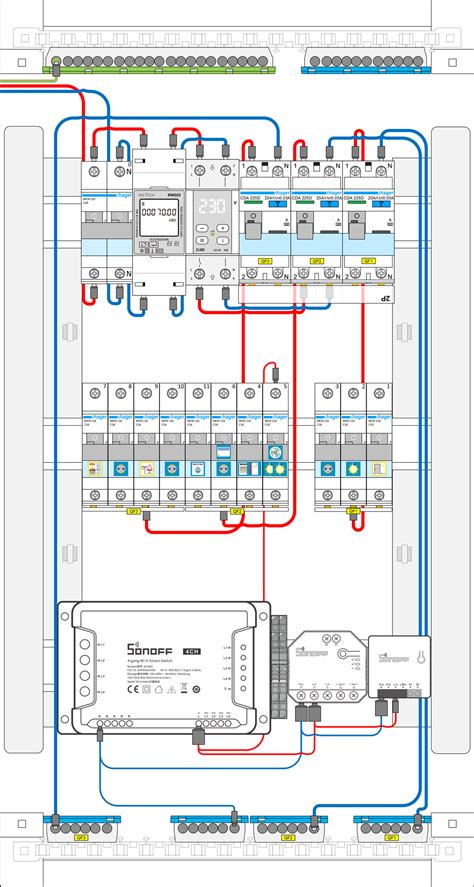

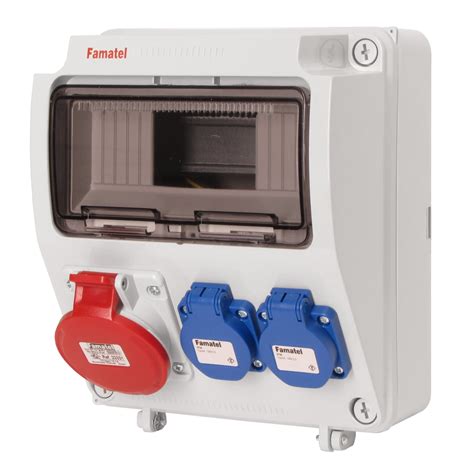

Elektros skydelio montavimas ir priežiūra

Elektros skydelis, dažnai vadinamas namų širdimi, yra vieta, kurioje susitinka visi pastato kabeliai, kur paskirstoma energija ir, svarbiausia, kur užtikrinamas gyventojų bei turto saugumas.

Sėkmingo montavimo etapai ir dažniausios klaidos:

1. Vietos parinkimas:
   • Skydelis turi būti lengvai prieinamas, pasiekiant jį be kopėčių (rekomenduojamas montavimo aukštis - maždaug 1,5-1,7 metro nuo grindų).
   • Neturėtų būti montuojamas drėgnose patalpose ar ten, kur yra didelė temperatūrų kaita.
2. Dėžutės dydis: visada rinkitės didesnį skydelį, nei atrodo reikalinga šiuo metu. Rekomenduojama palikti bent 20-30 proc. laisvos vietos (laisvų modulių) ant DIN bėgelių, atsižvelgiant į ateities poreikius.
3. Tvarka skydelio viduje:
   • Visi laidai turi būti tvarkingai suguldyti, pritvirtinti plastikiniais dirželiais ir aiškiai sužymėti.
   • Faziniams laidams (L) naudojamos rudos, juodos arba pilkos spalvos.
   • Nuliniam arba neutraliam laidui (N) - mėlyna.
   • Įžeminimo laidui (PE) - geltona-žalia.
4. Laidų izoliacijos nuvalymas: nuvalant laidą, svarbu nepažeisti paties varinio laidininko. Įpjautas laidas ilgainiui gali nulūžti arba perkaisti toje vietoje.
5. Apkrovų paskirstymas: negalima viso namo rozečių sujungti į vieną grandinę. Būtina atskirti apšvietimą nuo rozečių, galingus prietaisus, lauko ir vidaus grandines. Lauko apšvietimas ar vartų automatika dažniau patiria drėgmės poveikį.

Priežiūra:

• Varžtų paveržimas: rekomenduojama praėjus mėnesiui po pradinio montavimo ir vėliau bent kartą per metus (geriausia - prieš šildymo sezoną) patikrinti visų gnybtų priveržimą.
• Temperatūros stebėjimas: jei palietus automatinius jungiklius jaučiama didelė šiluma arba jaučiamas svylančios plastmasės kvapas, būtina atlikti termovizinę apžiūrą.
• Sandarumas: elektros dėžutė turi būti sandari, kad į ją nepatektų dulkės, voratinkliai ar drėgmė.
• RCD „Test“ mygtukas: gamintojai rekomenduoja jį paspausti bent kartą per mėnesį.

Klaidos, kurių reikia vengti

Net ir patyrę meistrai kartais daro klaidų, o mėgėjams jos pasitaiko dar dažniau. Elektros instaliacijos darbus rekomenduojama patikėti atestuotiems specialistams, nes klaidų kaina yra per didelė.

Dažniausios klaidos:

• Netinkamas automatų parinkimas pagal laido skerspjūvį: saugiklis turi apsaugoti silpniausią grandinės grandį - laidą.
• „Šynų“ (jungiamųjų tiltelių) nenaudojimas: jungiant kelis automatus iš eilės, trumpi laidų gabaliukai (trumpikliai) gali perkaisti, jei jie nekokybiškai paruošti ar blogai priveržti.
• Nulinių laidų sumaišymas: jei namuose yra kelios nuotėkio relės, kiekviena jų turi turėti savo atskirą nulinių laidų kaladėlę (šyną).
• Blogai priveržti kontaktai: varis yra minkštas metalas, kuris laikui bėgant gali deformuotis, todėl kontaktai atsilaisvina.
• Jungiklio pastatymas nuliniame kontūre: tai neteisinga ir pavojinga, nes net išjungus jungiklį, srovė teka nuolat, o tai gali sukelti pavojingą elektros iškrovą.
