Tinkamai veikianti elektros instaliacija - tai saugumo ir komforto pagrindas kiekvienuose namuose, biure ar pramonės objekte. Tačiau nepakanka vien tik sumontuoti laidus ir automatinius jungiklius - reikia pasirūpinti ir papildoma apsauga, kuri reaguoja į galimus gedimus, perkrovas ar srovės nuotėkį. Šiame straipsnyje aptarsime, kada ir kur rekomenduojama naudoti nuotėkio relę bute, kokios yra jos funkcijos, kaip ji veikia ir ar po nuotėkio relės reikia dėti saugiklį.
Kas yra nuotėkio relė ir kam ji skirta?
Lietuviškas terminas - nuotėkių relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo. Nuotėkio relė (skirtuminių srovių apsauga), dar vadinama RCD (angl. Residual Current Device), yra skirta aptikti tokius nuotėkius ir greitai atjungti elektros tiekimą, taip apsaugant nuo gaisro, elektros smūgio ar įrangos pažeidimų.
Ji naudojama kaip papildoma apsauga nuo prisilietimo įtampos prie įrenginio korpuso (10mA, 30mA) ir kaip papildoma gaisrinė apsauga (100mA, 300mA).
Kaip veikia nuotėkio relė?
Nuotėkio relė veikia paprastu, bet itin svarbiu principu: ji nuolat stebi srovės balansą tarp fazinio ir neutralaus laidų. Paprastai kalbant, ji stebi, kad kiek srovės „įtekėjo“ į laidų instaliaciją, tiek ir „ištekėtų“. Jei kažkas ne taip ir „išteka“ mažiau srovės, vadinasi, kažkur yra nutekėjimas. Jei tas skirtumas didesnis nei nustatyta riba, relė atjungia grandinę, tuo pačiu galbūt išgelbėdama mums gyvybę.
NR širdimi yra srovės transformatorius (sumavimo), kuris ir yra diferencialinės srovės daviklis. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.
Pavyzdys, kuris paaiškins NR veikimo principą: įsivaizduokite, kad įsigijote virtuvinį blenderį. Dėl vibracijų viduje blenderio fazės laidas atsikratė ir susilietė su metaliniu korpusu, t.y., užtrumpino. Bandant sutrinti rytinį kokteilį staiga netikėtai jus nemaloniai papurto elektra. Jei nuotėkio relė skydelyje įrengta, tuomet ji, nuolat lygindama sroves, aptiks šį nutekėjimą ir atjungs grandinę.
KLAIDOS jungiant nuotekio reles, kaip TEISINGAI pajungti nuotekio rele? Eltis LT
Nuotėkio relės ir saugikliai: reikalingumas ir sąveika
Daugelis žmonių mano, kad automatinis jungiklis ar saugiklis - pakankama priemonė elektros instaliacijos apsaugai, tačiau tai yra klaidinga nuostata. Tokie sprendimai apsaugo tik nuo akivaizdžių perkrovų ar trumpųjų jungimų. Srovės nuotėkio relė veikimui naudoja elektromagnetinės indukcijos reiškinį.
Verta žinoti, kad srovės nuotėkio jungikliai yra daug sudėtingesnės konstrukcijos, palyginti su klasikiniais saugikliais arba viršsrovių grandinės pertraukikliais. Dėl to jie yra daug jautresni bet kokiems trikdžiams elektros grandinėje. Gana dažnai nutinka taip, kad tai yra srovės nuotėkio jungiklio netinkamo veikimo priežastis. Taip pat prisiminkime, kad srovės nuotėkio jungiklis neapsaugos mūsų nuo tiesioginio kontakto su elektros laidu.
Ar po nuotėkio relės reikia dėti saugiklį?
Taip, po nuotėkio relės būtina dėti saugiklius arba automatinius jungiklius. Srovės nuotėkio jungiklis negali būti naudojamas kaip vienas elementas tarp maitinimo šaltinio ir imtuvo. Jis neapsaugo nuo trumpojo jungimo ar laidų perkaitimo. Kaip saugos sistemos papildymas, kartu su RCD turi būti įrengtas viršsrovės pertraukiklis, mažiausiai vienas kiekvienam srovės nuotėkio jungikliui.
Elektros instaliaciją apsaugo automatiniai jungikliai. Srovės nuotėkio relės paskirtis yra apsaugoti vartotoją nuo elektros smūgio įvykus srovės nuotėkiui į įrenginio korpusą. Tai nėra trumpas jungimas, kaip daugelis galvoja: nuotėkis į korpusą gali atsirasti dėl įrenginio gedimo. Pavyzdžiui, skalbiamosios mašinos kaitinimo elementai, nuolat esantys vandenyje, nuo kalkių, skalbimo miltelių, agresyvios aplinkos ir laiko pradeda skilinėti. Įskilus kaitinimo elementui, srovė patenka į vandenį ir į skalbimo mašinos korpusą. Kadangi tai nėra trumpas jungimas, paprastas automatinis jungiklis nesuveiks, o prisilietus prie tokios skalbiamosios mašinos, žmogus gali gauti elektros smūgį. Apsisaugojimui nuo tokių traumų yra naudojamos šios relės.
Automatiniai elektros saugikliai (jungikliai) - tai apsauginiai įrenginiai, kurie nutraukia elektros tiekimą pavojingos situacijos metu. Jų paskirtis saugoti laidus nuo perkrovos, elektros grandinę nuo trumpojo jungimo ar buitinius prietaisus nuo pažeidimo. Kai per laidus pradeda tekėti per didelė srovė, automatas atsijungia ir nutraukia elektros tiekimą.
Elektros saugumas namuose ar verslo patalpose priklauso ne nuo vieno apsaugos įrenginio, o nuo visos apsaugos sistemos. Skirtingi saugikliai atlieka skirtingas funkcijas, todėl tik jų derinys gali užtikrinti visapusišką apsaugą. Automatiniai saugikliai pirmiausia saugo elektros instaliaciją nuo perkrovos ir trumpojo jungimo. Jie reaguoja į per didelę srovę ir nutraukia elektros tiekimą, taip apsaugodami laidus nuo perkaitimo ir galimo gaisro.
Šiuolaikinėse elektros sistemose dažnai naudojami ir diferenciniai automatai (RCBO), kurie apjungia automatinio saugiklio ir nuotėkio relės funkcijas. Tokie įrenginiai leidžia vienu metu apsaugoti tiek instaliaciją, tiek žmones, todėl laikomi patogiu ir efektyviu sprendimu.
Skirtingų saugiklių naudojimas leidžia tiksliau nustatyti gedimo vietą ir sumažinti elektros tiekimo sutrikimų mastą. Jei suveikia apsauga tik vienoje grandinėje, likusi elektros sistema gali veikti toliau. Galima sakyti, kad elektros saugikliai veikia kaip kelių lygių apsaugos sistema. Vieni saugo laidus ir įrangą, kiti - žmones, o modernūs įrenginiai užtikrina kompleksinę apsaugą.

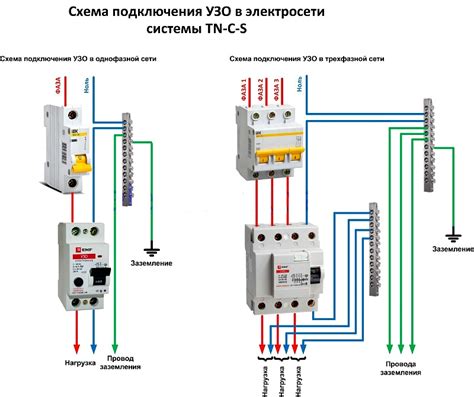

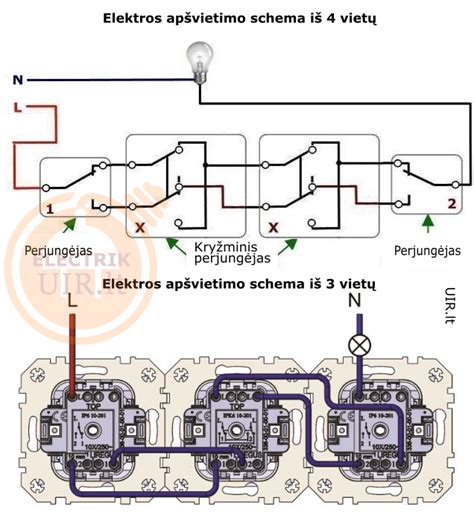

Nuotėkio relės prijungimas
Srovės nuotėkio jungiklio prijungimas yra gana paprastas, tačiau reikia laikytis kelių taisyklių.
Vienfazėje grandinėje
Prie srovės nuotėkio jungiklio įvesties vienfazėje grandinėje prijungiame fazės (rudos spalvos) ir nulinės (mėlynos spalvos) laidus. Apsauginis laidininkas prijungiamas naudojant, pavyzdžiui, užspaudimo juostą. RCD išvesties fazinis laidas turi būti prijungtas prie viršsrovių grandinės pertraukiklio, o nulinis laidas gali būti prijungtas tiesiai prie instaliacijos.
Trifazėje grandinėje
Sudėtingesnėse elektros sistemose srovės nuotėkio jungiklio prijungimas yra panašus kaip vienfazėje grandinėje. Prie srovės nuotėkio jungiklio prijungiame visas tris fazes ir nulinį laidą. Išėjime prie kiekvienos fazės prijungiamas viršsrovių grandinės pertraukiklis.
Nuotėkio relės konstrukcija
Norėdami suprasti nuotėkio relės veikimą ir prijungimo būdą, verta iš anksto susipažinti su jos konstrukcija. Srovės kontaktai - tai vietos, prie kurių prijungiame laidus: fazės ir nulinį, o svirtis leidžia įjungti srovės nuotėkio relę. Laikoma, kad įjungtas įrenginys yra pažymėtas raudonai, tada srovės kontaktai yra sujungti vienas su kitu ir per juos gali tekėti srovė. Jei svirtis nuleista, kontaktai yra atidaryti ir ši būsena pažymėta žalia spalva. Srovės transformatorius yra pagrindinis srovės nuotėkio jungiklio komponentas, būtent jo dėka įrenginys veikia. Jo užduotis - lyginti prijungtuose laiduose tekančią srovę. Kitas su srovės transformatoriumi susijęs elementas yra srovės nuotėkio relė. Jei transformatoriaus atliktas matavimas rodo srovių, tekančių prijungtuose laiduose, skirtumus, suveikia relė ir atjungia srovės tiekimą.
Kur bute rekomenduojama naudoti nuotėkio relę?
Nuotėkio relė (skirtuminių srovių apsauga) yra montuojama ten, kur yra keliami didesni saugos reikalavimai (pavojingose ir labai pavojingose patalpose, pvz., kur yra laidžios elektros srovei grindys). Buityje tokios patalpos yra vonioje, virtuvės zonoje, rūsyje, lauko kištukiniai lizdai ir t.t., tad visi jose esantys įrenginiai turėtų būti jungiami per nuotėkio reles.
Namų elektros įrenginiai, kuriuos patartina jungti per nuotėkio rėlę:
- Elektrinė viryklė
- Indaplovė
- Skalbyklė
- Džiovyklė
- Virtuvės stalviršio kištukiniai lizdai
- Vonios veidrodžio kištukiniai lizdai
- Elektrinis rankšluosčių džiovintuvas
- Elektrinis grindų šildymo kilimėlis
- Vandens šildymo boileris
- Pirties elektrinis katilas
- Garažo kištukiniai lizdai
- Lauko kištukiniai lizdai ir kt.
Taip pat skirtuminių srovių apsauga (srovės nuotėkio relė) turėtų būti naudojama kaip papildoma gaisrinė apsauga, kuomet elektros instaliacija montuojama ant medinių pastato konstrukcijų.
Ar būtina nuotėkio relė visam butui?
Montuoti srovės nuotėkio reles rekomenduojama tiems įrenginiams (arba jų grupei), kur tai yra reikalinga. Sumontavus vieną nuotėkio relę visam butui, jos suveikimo atveju nutrūktų elektros energijos tiekimas visame bute, todėl tai gali sukelti naudojimosi nepatogumų.
Jei biudžetas leidžia, nuotėkių reles galima naudoti visiems kištukiniams lizdams (atskiros relės kiekvienai grupei), laukui. Vienos bendros relės visam namui statyti nerekomenduojama, nes esant gedimui nebus aišku, dėl kurios grupės išmeta relę. Rekomenduojama naudoti bendrą srovės nuotėkio rėlę su jautrumu 30 mA visam butui, kadangi tai užtikrina saugumą visais atvejais.
Pigesnis variantas
Pigesnis variantas būtų: 4P nuotėkio relė virtuvės zonai, 2P nuotėkio relės skalbyklei, džiovyklei, WC lizdams, visoms lauko grupėms.
Nuotėkio rėlių tipai
Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relės priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti. Jei maitinimo tinklas dėl kokių nors priežasčių bus pažeistas (dings nulis ir pan.), elektroninė relė geriausiu atveju atsijungs.
Žymėjimas:
- AC - sinusoidinei kintamajai srovei.
- B tipo - pažangūs jungikliai, jautrūs sinusoidinei kintamajai, pulsuojančiai ir nuolatinei srovei iki 1000Hz dažnio.
- AC tipo - jungikliai jautrūs sinusoidinei kintamajai srovei. Labai jautrūs, reaguoja į 10mA arba 30mA diferencinę srovę.
Diferencialinė srovė:
Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR.
- 30 mA - buitinis variantas.
- 100mA, 300mA - taip vadinamos priešgaisrinės NR. Srovė per didelė, kad būtų aktuali žmogaus gyvybės apsaugai, bet vis tiek naudingas reikalas, jei, tarkim, ūkyje apsaugomos ne visos linijos jautresnėmis NR, tai vieną tokio nominalo verta įrengti ant įvado.
- Mažo jautrumo, maitinimas atjungiamas, kai diferencinės srovės vertė viršija 500mA. Dažniausiai jie naudojami pramonės įmonėse.
Apsaugoti NR visas linijas. Išimtimi gali būti šviesos linijos sausose patalpose.
Ką daryti su sena elektros instaliacija?
Senos elektros instaliacijos yra dažna problemų ir pavojų priežastis. Daugiabučiuose vis dar naudojami aliuminio laidai, kurie neatitinka šiuolaikinių reikalavimų. Pavojų ženklai - kibirkščiavimas, traškėjimas, aprūkę ar perkaitę elektros lizdai. Jeigu pastebite senos instaliacijos pavojų požymius ar abejojate savo elektros tinklo saugumu, nepalikite to likimo valiai. Kreipkitės į specialistus, kad profesionalai įvertintų jūsų instaliaciją ir pateiktų sprendimus, atitinkančius šiuolaikinius standartus.
Svarbūs aspektai planuojant elektros instaliaciją bute
Elektros montavimas daugiabutyje reikalauja atsižvelgti į elektros apkrovas. Šiuolaikiniai prietaisai, tokie kaip skalbyklės, indaplovės ir kondicionieriai, reikalauja didesnės galios. Jeigu elektros instaliacija yra senesnė nei 30 metų, ją būtina keisti.
Kokybiška elektros instaliacija bute priklauso nuo tinkamų komponentų. Vienas svarbiausių elementų - laidai. Senesniuose daugiabučiuose naudojami aliuminio laidai turi būti pakeisti į varinius. Elektros skydelis - centrinė instaliacijos dalis. Jame turi būti įrengti modernūs automatiniai jungikliai ir srovės nuotėkio relės. Svarbu sekti Elektroninio saugumo organizacijos (ESO) nurodymus dėl leistinos galios ir tinkamai paskirstyti apkrovą.
Tinkamas planavimas - būtina elektros instaliacijos dalis. Pirmiausia reikia nuspręsti, kur bus išdėstyti prietaisai. Galingi prietaisai, tokie kaip skalbyklės ar orkaitės, reikalauja atskirų elektros linijų. Tai apsaugo nuo tinklo perkrovų ir užtikrina stabilų jų veikimą.
Virtuvė ir vonios kambarys - vietos, kur reikia papildomo saugumo. Šiose patalpose rekomenduojama naudoti drėgmei atsparias rozetes ir jungiklius. Bendra taisyklė - visada planuoti su atsarga. Didesnis rozečių skaičius leidžia išvengti prailgintuvų, kurie gali būti nepatikimi.
Elektros instaliacijos įrengimo etapai
Elektros instaliacijos įrengimas bute turi būti atliekamas etapais:
- Pirmiausia išvedžiojami laidai. Jie turi būti išdėstyti taip, kad būtų lengvai prieinami remontui ar pakeitimui.
- Rozečių ir jungiklių montavimas - svarbus žingsnis. Jų aukštis ir išdėstymas turi būti patogus naudotojams.
- Apšvietimo įrengimas reikalauja atidumo. Lubų šviestuvai turi būti tinkamai pritvirtinti, o laidai - izoliuoti.
- Po visų darbų būtina atlikti elektros sistemos patikrą. Profesionalas turi įvertinti, ar visi komponentai veikia tinkamai, ir užtikrinti, kad sistema atitinka saugos standartus.
Elektros prietaisų naudojimo taisyklės ir priežiūra
Tinkamas elektros prietaisų naudojimas užtikrina saugumą ir apsaugo nuo galimų avarijų. Sugedusius prietaisus būtina nedelsiant taisyti arba pakeisti naujais. Elektros tinklo apkrovų reikia vengti. Vienu metu įjungiant kelis galingus prietaisus, gali perkaisti laidai arba suveikti saugikliai. Drėgnose patalpose, tokiose kaip virtuvė ar vonios kambarys, reikia būti ypač atsargiems. Nenaudokite prietaisų šlapiomis rankomis ir venkite jų laikyti arti vandens šaltinių. Reguliariai tikrinkite elektros lizdus ir jungiklius. Jei pastebėjote kibirkščiavimą ar traškėjimą, išjunkite prietaisą ir kreipkitės į specialistą.
Elektros instaliacija bute reikalauja nuolatinės priežiūros. Reguliari patikra padeda užtikrinti sistemos saugumą ir ilgaamžiškumą. Dažniausi elektros gedimai - pažeisti laidai, perdegę saugikliai ar netinkamai veikiantys jungikliai. Pastebėjus šiuos požymius, būtina nedelsiant juos pašalinti. Svarbu tikrinti ir srovės nuotėkio relę. Šis įrenginys apsaugo nuo elektros nuotėkio, todėl jis turi veikti be trikdžių. Patikimos elektros instaliacijos priežiūra yra ne tik saugumo, bet ir komforto garantas.
