Net ir geriausių šildymo sistemų išsiplėtimo indai genda, o jų harmoningo veikimo sutrikimas gali sukelti įvairių problemų. Šildymo sistemos efektyvumą ir saugumą užtikrina tinkamas slėgis, kurį palaiko išsiplėtimo indas. Šis įrenginys skirtas vandens plėtimosi absorbavimui, kuris atsiranda dėl temperatūros pokyčių šildymo sistemoje.
Kas yra išsiplėtimo indai ir kam jie skirti?
Išsiplėtimo indai šildymo sistemoms yra tvirtos konstrukcijos membraniniai slėginiai plėtimosi indai. Jie veikia nenaudodami jokios pagalbinės energijos ir pasižymi patikimomis eksploatacinėmis savybėmis. Kaip ir sufleruoja įrenginio pavadinimas, išsiplėtimo indai yra skirti tinkamam šildymo sistemos funkcionavimui. Jie naudojami centrinio šildymo sistemose, kitose uždarose šildymo sistemose, saulės energijos ir aušinimo cirkuliacinėse sistemose.
Pagrindinė išsiplėtimo indų funkcija yra vandens plėtimosi absorbavimas. Vanduo plečiasi dėl temperatūros padidėjimo arba sumažėjimo šildymo sistemoje, o išsiplėtimo indai padeda tai subalansuoti, užtikrinant sistemos harmoningą veikimą.
Išsiplėtimo indų tipai ir talpa
Išsiplėtimo indai šildymo sistemoms skirstomi į du tipus, vienas iš jų - pakabinami išsiplėtimo indai. Jie įprastai montuojami vertikaliai ir pasižymi 70 laipsnių pagal Celsijų siekiančia darbine temperatūra, kuri trumpalaikėje perspektyvoje gali siekti ir 120°C.
Išsiplėtimo indo šildymo sistemos talpa gali būti įvairi: nuo mažyčio 8 l tūrio iki didžiulio 500 l siekiančio indo. Talpos pasirinkimas priklauso nuo vandens sistemos tūrio šildymo sistemoje. Patartina visada vadovautis gamintojo rekomendacijomis ir specialistų patarimais, nes pakaitintas vanduo plečiasi, o pasirinkus netinkamos talpos išsiplėtimo indą, šildymo sistema funkcionuos ne taip, kaip tikimasi.
Išsiplėtimo indas vandens tiekimo sistemoje
Slėginis išsiplėtimo indas taip pat naudojamas vandens tiekimo sistemoje, kur palaiko stabilų slėgį ir apsaugo vandens siurblį nuo per ankstyvo susidėvėjimo dėl dažno įsijunginėjimo. Be to, jis apsaugo vandens tiekimo sistemą nuo galimų hidraulinių smūgių.
- Siurblio apsauga nuo priešlaikinio susidėvėjimo: Kiekvienas elektrinis siurblys (siurblio elektros variklis) turi ribotą galimų įsijungimų per valandą skaičių. Išsiplėtimo indo dėka siurblys neįsijungs kiekvieną kartą, trumpam atsukus čiaupą, o tai prailgins jo tarnavimo laiką.
- Pastovaus slėgio palaikymas: Išlaiko pastovų slėgį vandens tiekimo sistemoje, apsaugo nuo vandens slėgio kritimo ir staigių svyravimų, kai vienu metu atsukami keli čiaupai.
- Apsauga nuo hidraulinio smūgio: Apsaugo nuo vandens hidraulinio smūgio, kuris gali atsirasti įjungiant ar išjungiant siurblį.

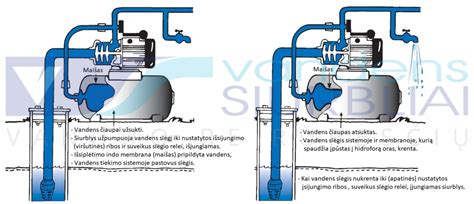

Išsiplėtimo indas (hidroforas) reikalingas vandens tiekimo sistemoje tinkamo siurblio darbo režimo palaikymui, padeda išvengti vandens slėgio pulsacijų ir hidraulinių smūgių. Galima rinktis iš membraninių (su maišais) arba diafragminių hidroforų.
Išsiplėtimo indą (hidroforą) sudaro metalinis ar stiklo pluošto korpusas ir speciali membrana (maišas) arba diafragma, priklausomai nuo indo konstrukcijos. Iš vienos membranos ar diafragmos pusės hidrofore yra vanduo, o iš kitos - suspaustas oras, kurio slėgis turi būti apie 0,2 bar mažesnis, nei nustatytas siurblio įsijungimo slėgis.
Kai atsukamas vandens čiaupas, suspaustas oras stumia vandenį iš hidroforo kameros į vandentiekio sistemą. Kai slėgis nukrenta žemiau nustatytos įsijungimo ribos, suveikia slėgio relė ir paleidžiamas siurblys.
Kaip atpažinti išsiplėtimo indo gedimus?
Šildymo sistemos veikimas gali sutrikti dėl sugedusio ar netinkamai veikiančio išsiplėtimo indo. Štai keletas požymių, rodančių, kad išsiplėtimo indas nebeatlieka savo funkcijos:
- Dažnas sistemos nuorinimas: Jei šildymo sistemą tenka vis dažniau nuorinti, tai gali reikšti, kad pasirinktas išsiplėtimo indas yra per mažas arba jo oro slėgis yra per mažas.
- Vandens pratekėjimas vamzdžiuose: Vandens pratekėjimas vamzdžiuose yra ryškus simptomas, kad išsiplėtimo indas neveikia ir dėl vandens tūrio padidėjimo vanduo prabėga kitose sistemos vietose.
- Nuolatinis arba dažnas siurblio veikimas: Vandens siurblys nuolatos veikia arba pernelyg dažnai išsijungia ir įsijungia, kas rodo, kad išsiplėtimo indas nepalaiko stabilaus slėgio.
- Oro slėgio trūkumas: Problema gali būti dingusiame iš indo ore. Inde membrana dalina indo tūrį į dvi dalis - vienoje šildymo sistemos vanduo, kitoje - oras. Ta oro pagalvė, susispausdama ir išsiplėsdama, kompensuoja vandens tūrio padidėjimą/sumažėjimą dėl temperatūros. Didelis vandens slėgio pokytis dėl temperatūros signalizuoja, kad nebėra oro pagalvės, kuri galėtų kompensuoti vandens tūrio pasikeitimą.
- Membranos pažeidimas: Jeigu paspaudus oro ventilį bėga vanduo, tai reiškia, kad membrana yra trūkusi ir reikia keisti arba membraną (didesniuose induose, nuo 500 l), arba visą išsiplėtimo indą.
- Membranos prilipimas prie korpuso: Jeigu indo užpildyti oru nepavyksta, gali būti, kad membrana yra prilipusi prie indo korpuso. Taip gali atsitikti, jeigu išsiplėtimo indas stovi per šiltoje patalpoje šalia katilo.
Išsiplėtimo indo patikra ir priežiūra
Periodiškai, maždaug kas pusę ar vienerius metus, turi būti patikrinamas indo oro dalies slėgis. Tam indas turi būti atjungtas nuo šildymo sistemos, kad vandens slėgis neiškreiptų indo kitoje pusėje membranos esančio oro slėgio. Tinkamai subalansuota šildymo sistema suteikia galimybę sutaupyti papildomų lėšų ir padeda išvengti nuosėdų kaupimosi.
Žingsniai norint patikrinti ir papildyti oro slėgį:
- Pirmiausiai nusausinkite visą išsiplėtimo indo korpusą sausu skuduru ir džiovintuvu. Apžiūrėkite, gal pamatysite atsivėrusią skylutę plika akimi. Jei nieko nerandate, drėgmę praleidžiančias vietas užtepkite skystu muilu ir stebėkite, iš kur atsiranda oro burbuliukai.
- Prieš pradedant bet kokius taisymo darbus, būtina išjungti šildymo sistemos elektros maitinimą. Išjunkite visą elektros (arba dujų, jeigu naudojatės dujiniu šildymo katilu) tiekimą ir uždarykite vožtuvus, kuriais vanduo iš šildymo katilo paduodamas į išsiplėtimo indą. Per nupylimo vožtuvą išleiskite vandenį iš išsiplėtimo bako, pajungto sodo vamzdžio pagalba.
- Nuimkite vamzdį, vedantį iš šildymo katilo į cirkuliacinį siurblį. Išmontuokite cirkuliacinį siurblį iš sistemos ir pakeiskite tarpines. Papildomam sandarumui užtikrinti naudokite teflono juostą. Apvyniokite sriegines jungtis, sutvirtinkite jas dviem veržliarakčiais. Tokiu pat būdu pakeiskite ir įtekamojo vamzdžio izoliaciją. Slėgio reduktorius gali būti pakeistas uždarant vandens įvado sklendę ir išimant slėgio vožtuvą iš sistemos. Visuomet naudokitės dviem veržliarakčiais, norėdami vamzdžius sutvirtinti tinkamai.
- Jeigu pastebėjote pro vamzdžių jungtis pratekantį vandenį, tuomet geriausias būdas tai ištaisyti - pirmiausiai atlaisvinti vamzdžių jungtis ir išvalyti visą išlašėjusį vandenį. Tuomet dar kruopščiau išvalykite jungtis nuo susidariusių apnašų ir pan. Varinėms jungtims valyti nenaudokite metalinių šveistukų, kadangi varis - tai minkštas metalas, kurį galima lengvai pažeisti.
- Kai įsitikinsite, jog visus gedimus ir įtrūkimus pataisėte, galite vėl paleisti šildymo katilą ir išsiplėtimo indą atveriant tarp jų esantį vožtuvą. Tai padarę turėtumėte išgirsti į indą tekantį vandenį. Pažiūrėkite į slėgio matuoklį - jeigu rodomas 10-12 psi slėgis (arba 0,68 - 0,82 bar) - tuomet išsiplėtimo indas pripildytas tinkamai.
Išankstinio įpūtimo slėgis
Išankstinio įpūtimo slėgis (priešslėgis) turėtų būti apie 0,3-0,5 bar mažesnis už norimą palaikyti darbinį sistemos slėgį. Tai reikalinga tam, kad vandens slėgis, būdamas didesnis už oro išankstinio įpūtimo slėgį, paspaustų per membraną tą oro kamerą, kol slėgiai susilygins. Tai leidžia atvėsus vandeniui ir jam susitraukus, indo vandens pusėje dar turėti vietos, kur būtų galima kompensuoti vandens tūrio sumažėjimą.
Jei sistema nauja ir neeksploatuota, galbūt per mažas plėtimosi indas. Jeigu jūsų namo vandens sistemoje palaikomas didesnis negu 1.9 bar slėgis, tuomet gali tekti padidinti Jūsų išsiplėtimo indo priešslėgį pripildant į jį oro. Jūsų išsiplėtimo indo slėgis turi būti 0.2 ar 0.3 bar mažesnis negu kad vandens sistemoje esantis slėgis.
Paprastai vandentiekio išsiplėtimo indas montuojamas ant šalto vandens vamzdžio į tūrinį karšto vandens šildytuvą. Nors paprastai rašoma, kad išsiplėtimo indų membrana atlaiko iki 95-99-100 C, bet dėl jos ilgaamžiškumo jai geriau dirbti žemesnėje temperatūroje.
Tarp indo ir kompensuojamos talpos negali būti jokios uždaromosios armatūros ar pan., išskyrus specialiai tam tikslui skirtą armatūrą (pavyzdžiui, spec. atjungimo vožtuvas). Tai reikalinga tam, kad laikas nuo laiko būtų galima pamatuoti išsiplėtimo indo išankstinio įpūtimo slėgį, o tam reikia atjungti išsiplėtimo indą.
Įvertinus normalų vandentiekio vandens slėgį (> 2,5 - 3,0 bar), vandentiekio išsiplėtimo indų išankstinio įpūtimo slėgis turi būti apie 2,0-2,5 bar. Vandentiekio išsiplėtimo indas privalo būti sumontuotas ant šalto vandens trasos, kad boilerio tūris turėtų kur plėstis. Kitais atvejais indas turi būti specialus karštam vandeniui.
