Alkūninio veleno gamyba ir veikimas

Alkūninis velenas yra esminė mechaninė dalis, atliekanti kritinį vaidmenį tiek laivybos srityje, tiek vidaus degimo varikliuose. Šis labai svarbus komponentas, esantis vidaus degimo variklių širdyje, atlieka gyvybiškai svarbų vaidmenį paverčiant slankiojantį judesį sukamuoju judesiu. Degimo energiją jis paverčia sukimosi judesiu, o tai yra labai svarbu varant transporto priemones. Tobulėjant variklio technologijoms, alkūninio veleno konstrukcija turi būti naujoviška, siekiant didesnės galios, geresnio degalų naudojimo efektyvumo ir mažesnio išmetamųjų teršalų kiekio.

Alkūninis velenas laivyboje: principai ir funkcijos

Laivybos kontekste alkūninis velenas yra laivo korpuso apačioje arba gale įrengiamas mechanizmas, skirtas laivo krypties valdymui ir judėjimo kontrolei. Jis gali būti pagamintas iš metalo ar kitų atsparių vandeniui medžiagų. Alkūninio veleno konstrukcija dažnai apima kūginius ar cilindrinius profilius, leidžiančius generuoti srautą ir bidirekcinį judesį.

Veikimo principas

Kai alkūninis velenas yra veikiamas tinkamos vėjo jėgos arba laivas juda į priekį, jo profiliai generuoja srautą. Šios srauto energijos sąveika su vėjo jėga lemia laivo posūkius aplink savo ašį. Alkūninio veleno mechanizmas veikia svirties principu, leidžiantis tiksliai ir efektyviai valdyti laivo kryptį bei judėjimą.

Pagrindinės funkcijos laivyboje

• Jungiamasis elementas: Alkūninis velenas sujungia laivo variklį su laivo ašimi, perduodamas variklio galią.
• Kreivio kontrolė: Jis leidžia valdyti laivo kryptį ir posūkius, užtikrinant manevringumą.
• Geriausias našumas: Optimizuoja laivo judėjimą, užtikrinant efektyviausią veikimą.

Alkūninio veleno struktūra laivybos srityje

Pagrindinės alkūninio veleno laivybos srityje dalys apima:

• Plokštumos: Pagrindinės dalys, tvirtinamos ant alkūno, kontroliuojančios laivo judėjimą ir nukreipimą.
• Alkūno strypai: Tvirtinami prie plokštumų žemiau veleno linijos.
• Dūmeliai: Mažos metalinės detalės, tvirtinančios alkūno strypus prie paviršiaus.
• Stabilizuojančios juostos: Tvirtinamos prie alkūno strypų, stabilizuojančios laivo judėjimą.
• Pritvirtinimo elementai: Varžtai ir kiti elementai, užtikrinantys tvirtą ryšį tarp įvairių dalių.

Veikimo fazės laivyboje

1. Pirmoji fazė: apvyniojimas aplink ašį. Šiame etape paviršius valomas nuo rūdžių ar korozijos, užtikrinant tvirtą prigludimą tarp veleno ir ašies. Svarbu, kad velenas būtų tinkamai pritvirtintas ir stabilus.
2. Antroji fazė: sukimo judesio suteikimas. Įrengtas variklis arba elektrinis variklis sukuria įtampą alkūninio veleno vamzdžio segmente, suteikdamas laivui galimybę judėti priekyje ir atgal. Variklio energija per alkūninę veleno gadyne pereina į sukimo jėgą, kurią galima valdyti rankiniu, dujiniu ar automatiniu būdu.

Alkūninis velenas vidaus degimo varikliuose

Vidaus degimo varikliuose alkūninis velenas yra vienas svarbiausių konstrukcijos elementų. Jis atlieka gyvybiškai svarbią funkciją - paverčia tiesinį stūmoklių judėjimą į sukimosi jėgą, kuri vėliau perduodama į pavarų dėžę ir ratus. 2023 m. atliktas automobilių inžinerijos tyrimas parodė, kad 95% šiuolaikinių variklių naudoja kaltinius alkūninius velenus. Alkūninį veleną veikia kombinuota besisukančios masės išcentrinė jėga, periodinė dujų inercijos jėga ir grįžtamoji inercijos jėga, dėl kurios alkūninis velenas patiria lenkimo ir sukimo apkrovas. Norint sumažinti alkūninio veleno masę ir judėjimo metu susidarančią išcentrinę jėgą, alkūninio veleno kakliukas dažnai daromas tuščiaviduris. Kiekviename kakliuko paviršiuje yra alyvos angos, skirtos variklio alyvai įpilti arba ištraukti, kad būtų suteptas kakliuko paviršius.

Pagrindinės alkūninio veleno funkcijos varikliuose

• Linijinio judesio keitimas į sukamąjį judesį: Pagrindinis alkūninio veleno vaidmuo yra paversti stūmoklio judesį aukštyn ir žemyn į sukamąjį judėjimą. Degimas judina stūmoklius.
• Galios perdavimas: Alkūninis velenas, veikdamas kaip kanalas, perduoda galią iš variklio į pavaros sistemą.
• Vibracijos balansavimas ir mažinimas: Degimo metu atsiradusios vibracijos variklio cilindruose gali susidėvėti dalis. Alkūninis velenas kartu su atsvarais padeda subalansuoti šias jėgas ir sumažinti vibraciją. Šis sklandesnis veikimas ne tik prailgina variklio tarnavimo laiką, bet ir pagerina efektyvumą. Tokie automobilių gamintojai kaip Ford ir GM praneša, kad subalansuoti alkūniniai velenai gali padidinti degalų efektyvumą iki 15%.

Variklio velenų tipai ir funkcijos

• Alkūninis velenas: Pagrindinis variklio konstrukcijos elementas, paverčiantis stūmoklių judėjimą sukimosi jėga.
• Skirstomasis velenas: Kontroliuoja variklio įsiurbimo ir išmetimo vožtuvų atidarymą bei uždarymą, reguliuodamas oro ir degalų mišinio patekimą bei išmetamųjų dujų pašalinimą.
• Balansiniai velenai: Sumažina variklio vibracijas, neutralizuodami nesubalansuotas jėgas.

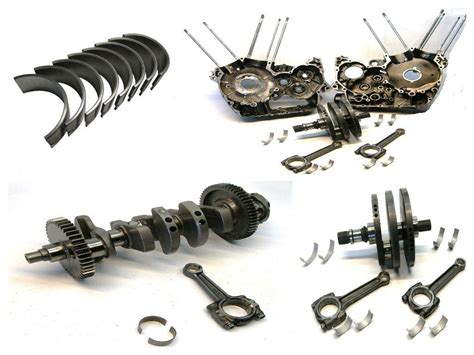

Alkūninio veleno konstrukcija

• Pagrindiniai žurnalai: Alkūninio veleno sekcijos, kurios remiasi į guolius variklio bloke. Jie palaiko alkūninį veleną ir leidžia sklandžiai suktis.
• Smeigtukai: Cilindrinės alkūninio veleno dalys, prie kurių pritvirtinami švaistikliai. Alkūninis velenas sukasi, o alkūniniai kaiščiai paverčia stūmoklių linijinį judesį į sukimąsi.
• Tinklalapiai (alkūnės atramos): Struktūriniai komponentai, jungiantys pagrindinius žurnalus su alkūniniais kaiščiais. Jie yra gyvybiškai svarbūs paskirstant jėgas alkūniniame velene.
• Atsvarai: Atsvarai subalansuoja alkūninį veleną ir sumažina degimo sukeliamą vibraciją. Balansinio svorio funkcija yra subalansuoti sukimosi išcentrinę jėgą ir jos sukimo momentą, o kartais taip pat gali subalansuoti slenkančią inercinę jėgą ir jos sukimo momentą. Kai šios jėgos ir momentai pasiekia pusiausvyrą, balansinis svoris taip pat gali būti naudojamas pagrindinių guolių apkrovai sumažinti. Balansinių svorių skaičius, dydis ir išdėstymas turėtų būti vertinami atsižvelgiant į tokius veiksnius kaip cilindrų skaičius, cilindrų išdėstymas ir variklio alkūninio veleno forma. Balanso svoris paprastai yra išlietas arba kaltas kaip visuma kartu su alkūniniu velenu. „Ford EcoBoost“ variklis demonstruoja pažangią alkūninio veleno konstrukciją su optimizuotais atsvarais, kurie pagerina pusiausvyrą ir padidina degalų efektyvumą.

Alkūninio veleno gamyba

Alkūninio veleno gamyba kalimo būdu yra sudėtingas ir painus procesas, reikalaujantis tikslumo, įgūdžių ir pažangių technologijų. Kaltinio gamybos procesas prasideda nuo aukštos kokybės plieno lydinių parinkimo, kurie kaitinami iki ekstremalių temperatūrų, o vėliau formuojami naudojant galingus hidraulinius presus. Šis metodas užtikrina alkūninio veleno konstrukcijos vientisumą, ilgaamžiškumą ir atsparumą nuovargiui. Procesas apima kelis etapus, įskaitant pradinį formavimą, tobulinimą, terminį apdorojimą ir galutinį apdirbimą. Kiekvienas žingsnis yra kruopščiai kontroliuojamas, siekiant pasiekti norimą formą, stiprumą ir pusiausvyrą, būtiną optimaliam variklio darbui.

Medžiagos ir paruošimas

Kaltinio plieno alkūniniai velenai yra daug tvirtesni nei ketaus. Ketaus alkūniniai velenai turi apie 30% mažesnį atsparumą nuovargiui, palyginti su kaltu plienu. Liejimas yra pigesnis procesas, tačiau dėl to alkūniniai velenai yra silpnesni. Didelio našumo alkūninis velenas gali atlaikyti 100 000 psi įtampą. SAE 4340 yra geriausias pasirinkimas didelio našumo varikliams. Dodge Hellcat variklyje naudojami SAE 4340 alkūniniai velenai. 32CrMoV13 yra viena iš stipriausių alkūninio veleno medžiagų, naudojama Formulės 1 ir aviacijos varikliuose.

• Kaltinis plienas: Kaltinio plieno alkūniniai velenai pasižymi puikiu tvirtumu ir ilgaamžiškumu.
• Ketaus: Ketaus alkūniniai velenai yra pigesni gaminti, tačiau vis tiek pasižymi geru tvirtumu ir atsparumu dilimui.
• Lengvieji lydiniai: Naujas medžiagų mokslas sukūrė didelio stiprumo lengvus lydinius.

Gamybos etapai

1. Žaliavų parinkimas: Aukštos kokybės plieno lydiniai, kuriuose dažnai yra tokių elementų kaip chromas, nikelis ir molibdenas, atrenkami dėl jų didesnio stiprumo, tvirtumo ir atsparumo dilimui.
2. Medžiagos supjaustymas ir kaitinimas: Pasirinkus medžiagą, ji kruopščiai supjaustoma iki reikiamo dydžio. Siekiant užtikrinti, kad medžiaga būtų pakankamai kali kalimui, ji pašildoma iki tam tikros temperatūros, taip pagerinant plieno apdirbamumą.
3. Pradinis kalimas: Dideli hidrauliniai presai, naudodami didžiulę jėgą, suformuoja įkaitintą plieną į grubią formą, kuri atitiktų galutinę alkūninio veleno konstrukciją. Šis procesas yra labai svarbus, nes jo metu nustatoma pagrindinė komponento geometrija ir sudaromas pagrindas jo vidinei grūdelių struktūrai.
4. Tikslaus kalimo etapas: Komponentas daug kartų smūgiuojamas naudojant specialiai sukurtus štampus, kad jis pasiektų galutinę formą su griežtesniais tolerancijos nuokrypiais. Dažnai naudojama pažangi kompiuteriu valdoma kalimo įranga, siekiant išlaikyti nuoseklumą ir tikslumą.
5. Apdirbimas: Apdirbant pašalinamas medžiagos perteklius arba „apdirbimo pašalpa“ nuo svarbių paviršių, tokių kaip žurnalai ir tinklai. Apdailos procesai apima poliravimą ir tikslų šlifavimą, siekiant užtikrinti lygų paviršių, sumažinti nusidėvėjimą ir trintį, bei pasiekti griežtas tolerancijas.
6. Azotavimas: Azotavimas prideda azoto į alkūninio veleno paviršių, padidindamas kietumą ir atsparumą dilimui. Nitriduoti alkūniniai velenai gali atlaikyti iki 500 °C temperatūrą, todėl prailgėja jų tarnavimo laikas.
7. Šūvio apdorojimas: Paviršiaus bombardavimas mažais plieniniais šūviais.
8. Dinaminis balansavimas: Atsvarų reguliavimas vibracijų pašalinimui, užtikrinant sklandų sukimąsi dideliu greičiu.
9. Terminis apdorojimas: Jei pažeidimas susijęs su kietumu, gali prireikti atkaitinimo.

Kokybės kontrolė

Metalurginė analizė yra labai svarbus kokybės kontrolės aspektas visame kalimo procese. Šio etapo metu tikrinama medžiagos sudėtis ir struktūra, siekiant užtikrinti, kad alkūniniam velenui būtų naudojamas tinkamas lydinys. Tai apima patvirtinimą, kad pliene yra tinkamas elementų, tokių kaip anglis, chromas, nikelis ir molibdenas, balansas, kurie yra būtini norint pasiekti norimą stiprumą ir atsparumą nuovargiui. Įvairiuose etapuose naudojami įvairūs neardomųjų bandymų metodai, pavyzdžiui, ultragarsinis bandymas ir magnetinių dalelių kontrolė, siekiant aptikti bet kokius vidinius defektus, įtrūkimus ar neatitikimus kaltame alkūniniame velene.

Kai kalimo procesas bus baigtas, alkūninis velenas atliekamas tikslus matmenų ir geometrinis patikrinimas. Šiame etape naudojama pažangi metrologinė įranga, siekiant atlikti tikslius matavimus ir užtikrinti, kad komponentas atitiktų tikslias jo funkcijai reikalingas specifikacijas. Tikrinamos tokios svarbios savybės kaip veleno kakliukų skersmenys, kaiščių vietos ir bendras ilgis, siekiant užtikrinti, kad jos atitiktų nurodytus tolerancijos nuokrypius. Taip pat tikrinami geometriniai tolerancijos nuokrypiai, siekiant užtikrinti, kad alkūninio veleno balansas ir lygiavimas būtų teisingi.

Prieš galutinį patvirtinimą ir išleidimą eksploatuoti, kaltas alkūninis velenas yra virtualiai modeliuojamas ir analizuojamas įtempiais. Pažangūs kompiuterinio modeliavimo metodai padeda imituoti įvairias eksploatavimo sąlygas, tokias kaip didelės apkrovos, temperatūra ir sukimosi greičiai. Šie modeliavimai padeda numatyti, kaip alkūninis velenas elgsis realiomis sąlygomis, ir nustatyti galimas problemas, pvz., per didelio įtempio ar vibracijos vietas.

Alkūninio veleno gedimų priežastys ir remontas

Alkūninio veleno gedimas gali sukelti rimtų variklio pažeidimų ir brangaus remonto. Pagrindinės gedimų priežastys yra konstrukcijos problemos, tinkamos priežiūros trūkumas ir ekstremalios darbo sąlygos. Neteisingas montavimas ir perkrova yra gerai žinomos gedimų priežastys.

Dažniausios gedimų priežastys

• Nuovargio nesėkmė: Pakartotinis įtempimas sukelia įtrūkimus, nes plieniniai alkūniniai velenai laikui bėgant silpnėja, atsirandant nedideliems įtrūkimams įtempimo vietose.
• Vibracija ir dinaminis disbalansas: Per didelė vibracija, sukelta pulsuojančio sukimo momento ar netinkamai subalansuotų komponentų, gali sukelti įtrūkimus ir pažeisti alkūninį veleną.
• Nepakankamas tepimas: Alyvos trūkumas sukelia trintį ir perkaista, pagreitindamas alkūninio veleno susidėvėjimą.
• Perkrovos: Varikliui dirbant virš leistinos apkrovos ribos, alkūninis velenas gali sulinkti, pasisukti ar sulūžti.
• Netinkamas montavimas: Blogas išlygiavimas ar netinkamas sukimo momentas padidina alkūninio veleno įtempimą.
• Smagračio problemos: Atsilaisvinęs smagračio varžtas gali paveikti alkūninio veleno balansą.
• Guolių susidėvėjimas ir tarpų problemos: Susidėvėję guoliai ar netinkami tarpai sukelia netolygų alkūninio veleno susidėvėjimą.
• Mechaninė perkrova ir nenormalus degimas: Išankstinis uždegimas, detonacija ar savaiminis užsidegimas sukelia aukštą slėgį ir vibracijas, kenkiančias alkūniniam velenui.

Simptomai, rodantys galimą pažeidimą

• Neįprasti garsai iš variklio (metalinis stuksenimas, barškėjimas).
• Neįprastos variklio vibracijos.
• Alyvos nuotėkiai.
• Variklio galios praradimas.
• Padidėjęs alyvos suvartojimas.
• Įspėjamieji signalai prietaisų skydelyje.
• Nelygus variklio darbas.

Alkūninio veleno remonto procesas

Remonto sėkmė priklauso nuo pažeidimo masto, įtrūkimų gylio ir profesinės kompetencijos.

1. Žalos priežasties nustatymas: Bandymai ir sugedusių dalių identifikavimas.
2. Šlifavimas: Specializuota įranga pašalina susidėvėjimą ar pažeidimus, atkuria dydį ir užtikrina sklandų veikimą.
3. Superfinansavimas: Paviršiaus šiurkštumo sumažinimas iki minimalaus lygio (pvz., pagal SAE J1086 standartą - 15 mikro colių Ra arba geriau) siekiant sumažinti trintį.
4. Poliravimas: Tinkamos formos ir paviršiaus apdailos pasiekimas.
5. Ištiesinimas: Jei velenas sulenktas dėl įtampos.

Priežiūra ir ateities tendencijos

Variklio velenų sulygiavimas ir priežiūra

Tinkamas velenų sulygiavimas yra itin svarbus sklandžiam ir efektyviam variklio veikimui. Jis apsaugo nuo žalingų vibracijų ir sumažina guolių bei sandariklių susidėvėjimą. Variklio šiluma, vibracija ir kitos dinaminės jėgos gali paveikti velenų suvedimą ir sukelti jų išsiplėtimą. Norint užtikrinti jo ilgaamžiškumą ir optimalų veikimą, labai svarbu prižiūrėti alkūninį veleną.

• Tepimas: Reguliariai keiskite variklio alyvą. Dėl to alkūninis velenas yra gerai suteptas, sumažinant trintį ir susidėvėjimą.
• Veikimo ribos: Visada naudokite variklį gamintojo rekomenduojamu apsukų diapazonu. Vengiant pernelyg didelių apkrovų ir didelio įtempimo sąlygų, galima labai sumažinti alkūninio veleno apkrovą.
• Klausos ir regos patikrinimas: Klausykitės neįprastų garsų, pvz., beldimo ar šlifavimo.
• Vibracijos stebėjimas: Per didelė vibracija veikimo metu gali signalizuoti apie disbalansą arba nusidėvėjimą.
• Alyvos patikra: Reguliariai tikrinkite, ar variklio alyvoje nėra metalo dalelių. Jie gali rodyti alkūninio veleno ar kito vidinio nusidėvėjimą.

Ateities tendencijos

Modernios alkūninio veleno kalimo technikos gerokai išsivystė, palyginti su tradiciniais metodais. Šiandienos procesuose naudojama kompiuteriu valdoma įranga, tikslūs štampai ir pažangus medžiagų mokslas, siekiant pagaminti komponentus su precedento neturinčiu tikslumu ir nuoseklumu. Tradicinis kalimas labai priklausė nuo atskirų meistrų įgūdžių, todėl kokybė galėjo skirtis. Šiuolaikinės technologijos naudoja sudėtingas procesų valdymo sistemas ir automatizuotas mašinas, kad būtų užtikrinti nuoseklūs rezultatai dideliuose gamybos etapuose. Šiuolaikiniai alkūninio veleno kalimo procesai yra kuriami atsižvelgiant į aplinkos tvarumą. Pažangios krosnių technologijos ir optimizuotas medžiagų naudojimas sumažina energijos suvartojimą ir atliekas. Variklio technologijoms toliau tobulėjant, taip pat tobulėja alkūninio veleno projektavimas ir gamyba. Bus naudojamos lengvesnės medžiagos ir modeliavimas, siekiant optimizuoti dizainą. Gamyba pagerės dėl automatizavimo, robotikos ir tikslaus apdirbimo.
