Airbag Daviklių Patikrinimas

Oro pagalvės (angl. Airbag) yra vienas svarbiausių saugos elementų automobilyje, skirtas apsaugoti vairuotoją ir keleivius susidūrimo metu. Jos padeda išvengti arba sumažinti galvos, kaklo ir krūtinės sužalojimus. Šios sistemos, pristatytos Jungtinėse Valstijose apie 1970-ųjų vidurį, yra pasyvus saugumo įrenginys, kurio aktyvavimui nereikalingas joks papildomas automobilio vairuotojo ar keleivio veiksmas.

Oro Pagalvių Sistemos Veikimo Principas

Oro pagalvių sistema (angl. SRS - Supplemental Restraint System) yra sukurta suveikti tik tada, kai to labiausiai reikia. Į ją įeina oro pagalvės, saugos diržų įtempikliai ir kiti komponentai. Pagrindinės sistemos dalys yra:

• Oro pagalvė - prisipučianti pagalvė, montuojama į vairą ar mašinos panelę, susidūrimo metu akimirksniu prisipučianti ir apsauganti vairuotoją ar keleivį.
• Oro pagalvės pripūtimo sistema arba dujų generatorius (angl. Inflation system) - cheminės reakcijos pagrindu veikiantis įtaisas, kuris, gavęs elektrinį signalą iš elektroninės valdymo sistemos ar sensoriaus, akimirksniu išskiria N2 dujas, pripučiančias pagalvę.
• Smūgio davikliai - įtaisai, dirbantys kartu su valdymo įrenginiu (angl. ACU - Airbag control unit) ir skirti atpažinti susidūrimą, matuodami jo lygį.
• Oro pagalvės valdymo blokas (angl. ACU - Airbag control unit) - specifinis ECU tipas, apdorojantis signalus iš įvairių daviklių ir priimantis sprendimą, kada reikia išskleisti oro pagalvę.

Smūgio davikliai dažniausiai montuojami šalia radiatoriaus, apsauginių grotelių, variklio gaubto ar kitose galimo smūgio vietose. Jų išdėstymas parenkamas taip, kad būtų galima atpažinti susidūrimo tipą. Esant staigiam greičio sumažėjimui, daviklio kontaktai susijungia ir siunčia signalą į valdymo įrenginį. Valdymo įrenginys dar tikrina „saugos“ daviklio signalą. Jei iš pastarojo gaunamas patvirtinimas, valdymo įrenginys siunčia signalą į pagalvės detonatorių.

Yra dviejų tipų patvirtinimo davikliai: smūgio ir apsaugos. Apsaugos daviklių paskirtis patvirtinti, kad įvyko smūgis. Davikliai suveikia, jei smūgis nuo centrinės automobilio linijos yra ~30° kampu. Daviklių suveikimui taip pat įtakos turi ir smūgio jėga, kurios dydis prilygsta automobilio, judančio 16-24 km/h greičiu ir besitrenkiančio į sieną, jėgai. Davikliai veikia tik esant įjungtam degimui. Įjungus degimą, valdymo įrenginys (ACU) automatiškai patikrina visus daviklius.

Smūgio davikliai dažniausiai būna mechaniniai arba elektromechaniniai. Oro pagalvių sistemos davikliai gali būti montuojami vienoje zonoje, t.y., valdymo įrenginyje, ir tai vadinama bendro taško sistema (angl. Single-point system). Arba gali būti montuojama 5 atokesniuose zonose, tai vadinama daugiataške sistema.

Oro Pagalvių Sistemos Gedimų Požymiai ir Priežastys

Dešimtys jutiklių, laidų ir valdymo blokų gali sugesti dėl oksidacijos, drėgmės ar tiesiog pasibaigusio komponentų resurso. Jei prietaisų skydelyje dega „Airbag“ kontrolinė lemputė, sistema yra išjungta.

Kontrolinė Lemputė ir Diagnostika

Užvedus automobilį, oro pagalvių kontrolinė lemputė turėtų užsidegti geltonai arba oranžinei spalva ir po kelių sekundžių užgesti. Tai rodo, kad sistema veikia tinkamai. Tačiau, jei lemputė šviečia arba nuolat mirksi, tai gali reikšti gedimą, susijusį su pačia oro pagalve, jos jutikliais, laidais, valdymo moduliu arba kitais sistemos komponentais.

Daugelyje šiuolaikinių automobilių oro pagalvių kontrolinės lemputės neįmanoma išjungti rankiniu būdu. Bandymas išjungti lemputę be gedimo pašalinimo gali sukelti pavojų, nes nebus galimybės pastebėti sistemos problemų. Vienintelis būdas išjungti oro pagalvės lemputę - suremontuoti arba pakeisti sugedusį sistemos komponentą ir specialiu diagnostiniu skaitytuvu ištrinti gedimų kodus.

Vairuotojo oro pagalvės automobiliuose išjungti negalima. Kai kuriuose automobiliuose gali būti įrengtas keleivio oro pagalvės išjungimo mygtukas, esantis prietaisų skydelyje arba centrinėje konsolėje. Jis naudojamas keleivio oro pagalvei išjungti, kai ant priekinės sėdynės yra vaikas, sėdintis į galą atsuktoje vaikiškoje kėdutėje. Tačiau, jei priekinėje sėdynėje sėdi suaugęs asmuo arba vaikas į priekį atsuktoje sėdynėje, šis mygtukas turėtų būti įjungtas ir keleivio oro pagalvė suaktyvinta.

Dažniausios Gedimų Priežastys

Oro pagalvės lemputė gali mirksėti dėl įvairių priežasčių, priklausomai nuo automobilio modelio ir markės:

• Diagnostikos režimas: Mirksinti oro pagalvių lemputė gali reikšti, kad sistema veikia diagnostikos režimu ir rodo gedimų kodus (pvz., mirktelėjimas tris kartus, sustojimas sekundei ir tada keturis kartus, reiškia klaidos kodą 34).
• Žema akumuliatoriaus įtampa: Sistema gali būti išjungta arba iš dalies išjungta dėl žemo akumuliatoriaus įtampos lygio.
• Netinkamas jungčių prijungimas/atjungimas: Gali sutrikdyti ryšį tarp valdymo modulio ir oro pagalvės.
• Sugedusi juosta (kontaktinė juostelė): Nutrūkusi arba pažeista kontaktinė juostelė (vadinama ir "laikrodžio spyruokle" arba "juosta po vairu"), esanti vairo kolonėlėje.
• Sugedę laidai po sėdynėmis: Laidai, einantys po vairuotojo ir keleivio sėdynėmis, gali būti pažeisti.
• Sugedęs valdymo modulis (kompas): Po avarijos jame gali įsirašyti "crash data", kuriuos būtina ištrinti arba pakeisti visą kompiuterį.
• Sugedę davikliai: Automobilyje yra įvairių daviklių (pvz., šoniniai davikliai, smūgio davikliai), jų gedimas gali sutrikdyti sistemos veikimą.
• Sugedusi pirotechnika (diržų įtempėjai): Jų gedimas taip pat gali įtakoti oro pagalvių sistemos veikimą.
• Oro pagalvės kompas "apgaunamas" varža: Į laidus gali būti įmontuojama speciali varža, kuri "apgauna" kompiuterį, imituodama veikiančią oro pagalvę, tačiau tai nereiškia, kad sistema veikia tinkamai.

Kaip Patikrinti Oro Pagalvių Veikimą?

Patikrinti, ar oro pagalvės veikia, yra rizikinga ir nerekomenduojama be specialių žinių ir įrangos. Tačiau yra keletas būdų suprasti, ar sistema yra sugedusi:

• Vizualinė patikra: Atkreipkite dėmesį į oro pagalvių kontrolinę lemputę prietaisų skydelyje. Jos nuolatinis degimas ar mirksėjimas yra aiškus gedimo signalas.
• Diagnostika: Profesionaliausia ir saugiausia oro pagalvių sistemos patikros priemonė yra specializuota diagnostikos įranga. Ji leidžia nuskaityti gedimų kodus, patikrinti kiekvieno komponento būklę ir nustatyti tikslią gedimo priežastį.
• Fiziniai pažeidimai: Jei automobilis buvo patekęs į avariją, net ir nedidelį smūgį, oro pagalvių sistema galėjo suveikti arba būti pažeista.

Pastaba: Ekstremalūs metodai oro pagalvių veikimui patikrinti, pavyzdžiui, "įsibėgėti iki 50 km/h ir dėti į sieną ar medį", yra itin pavojingi ir gali sukelti rimtus sužalojimus arba automobilio sunaikinimą. Nerekomenduojama jų naudoti.

CRASH DATA Valymas: Būtina Procedūra Po Avarijos

Automobilių saugumo sistemos yra sudėtingos, o jų pagrindinė užduotis - apsaugoti keleivius avarijos atveju. Tačiau po eismo įvykio arba net ir nedidelio susidūrimo automobilio oro pagalvių valdymo blokas (Airbag ECU) įrašo avarijos duomenis, vadinamus CRASH DATA. Šie duomenys gali neleisti sistemai tinkamai veikti, net jei visi oro pagalvių komponentai buvo pakeisti.

Po avarijos automobilio Airbag ECU įrašo avarijos informaciją ir blokuoja oro pagalvių sistemą. Net ir po remonto automobilis gali rodyti klaidas, o oro pagalvės gali neveikti tinkamai. Šių duomenų paskirtis - užtikrinti, kad sistema nesuveiktų pakartotinai, kol nebus pašalintos problemos.

CRASH DATA Valymo Procesas

Airbag (SRS) crash data valymas - tai specializuota automobilių elektronikos paslauga, kuri padeda atstatyti saugos sistemų darbą po eismo įvykio. Šis procesas yra būtinas kiekvienam automobiliui, patekusiam į avariją, ir apima kelis etapus:

1. Diagnostika: Pirmiausia prijungiama diagnostinė įranga ir nustatoma, ar blokas užfiksavo avariją.
2. Modulio išėmimas: SRS blokas išimamas iš automobilio.
3. Duomenų nuskaitymas: Specialia įranga perskaitoma modulio atmintis.
4. Crash duomenų pašalinimas: Ištrinami avarijos įrašai, paliekant tik gamyklinius nustatymus.
5. Bloko grąžinimas: Modulis sumontuojamas atgal į automobilį ir atliekama pakartotinė diagnostika.

Ši procedūra reikalauja profesionalios įrangos, žinių ir patirties, todėl negali būti atliekama savarankiškai. Profesionalų darbas suteikia 100% garantiją, užtikrina greitį ir patikimumą, dažnai blokas sutvarkomas per vieną dieną.

Automobilio Klaidų Kodai (DTC) ir Jų Trynimas

Šiuolaikiniai automobiliai yra sudėtingos sistemos, kuriose gausu elektroninių valdymo blokų (ECU), jutiklių ir pavarų mechanizmų. Kai sistema aptinka neatitikimą numatytoms veikimo normoms, ji dažniausiai įrašo diagnostikos klaidos kodą (angl. DTC - Diagnostic Trouble Code) į atmintį ir įspėja vairuotoją, įžiebdama atitinkamą lemputę prietaisų skydelyje.

Kodų Struktūra ir Tipai

• Standartizuoti OBD-II kodai: Dauguma šiuolaikinių automobilių (pagamintų Europoje nuo 2001 m. benzininiams ir nuo 2004 m. dyzeliniams varikliams) naudoja OBD-II (On-Board Diagnostics II) standartą. Šis standartas apibrėžia bendrą jungtį, komunikacijos protokolus ir standartizuotų kodų rinkinį. OBD-II kodai paprastai prasideda raide, nurodančia sistemos tipą (P - Powertrain/Variklis ir transmisija, B - Body/Kėbulas, C - Chassis/Važiuoklė, U - Network/Tinklo komunikacija), po kurios eina keturi skaitmenys. Pavyzdžiui, P0301 reiškia "Cylinder 1 Misfire Detected".
• Gamintojo specifiniai kodai: Be standartizuotų kodų, automobilių gamintojai gali naudoti ir savo specifinius kodus, kurie suteikia detalesnės informacijos apie gedimus jų konkrečių modelių sistemose.

Kiekvienas kodas nurodo konkrečią problemą arba probleminę sritį, pavyzdžiui, problemą su deguonies jutikliu, oro srauto matuokle, ABS sistemos davikliu ar netgi su degalų bako dangtelio sandarumu.

Kodėl Užsidega Įspėjamosios Lemputės?

Įspėjamųjų lempučių prietaisų skydelyje (pvz., „Check Engine“, ABS, Airbag, EPC) užsidegimas yra tiesioginė pasekmė to, kad automobilio valdymo blokas (ECU) užfiksavo ir įrašė vieną ar kelis klaidų kodus.

Dažniausios priežastys, kodėl įrašomi klaidų kodai:

• Jutiklių gedimai: Sugedęs arba neteisingus duomenis teikiantis jutiklis.
• Pavarų mechanizmų (aktuatorių) sutrikimai: Problemos su komponentais, kurie vykdo kompiuterio komandas.
• Elektros instaliacijos problemos: Pažeisti laidai, blogi kontaktai jungtyse, trumpieji jungimai.
• Mechaniniai gedimai: Oro nuotėkis įsiurbimo sistemoje ar problemos su kintamosios srovės generatoriumi.
• Programinės įrangos klaidos: Retais atvejais problemos gali kilti dėl pačių valdymo blokų programinės įrangos klaidų.
• Aplinkos veiksniai: Pvz., prastos kokybės degalai gali sukelti variklio detonaciją.

Svarbu suprasti, kad įspėjamoji lemputė dažniausiai rodo tik tai, kad yra problema, bet nepasako, kokia ji rimta.

Klaidų Kodų Nuskaitymas: Pirmas Žingsnis Diagnostikoje

Prieš net galvojant apie klaidų trynimą, būtina jas nuskaityti ir suprasti. Tai yra kritiškai svarbus diagnostikos etapas. Klaidų trynimas neatlikus diagnostikos ir remonto yra tas pats, kas išgerti vaistų nuo skausmo esant lūžusiai kojai - simptomas laikinai dings, bet problema liks ir gali dar labiau paaštrėti.

Klaidų kodai nuskaitomi specialia diagnostikos įranga, jungiama prie automobilio OBD-II jungties, kuri dažniausiai būna po vairuotojo prietaisų skydeliu, kartais centrinėje konsolėje ar daiktadėžėje.

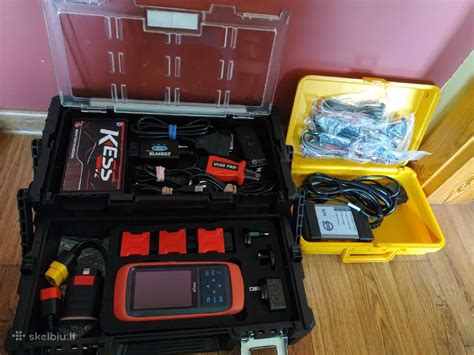

Diagnostikos įrangos tipai:

• Paprasti kodų skaitytuvai (Code Readers): Pigiausi įrenginiai, galintys nuskaityti ir ištrinti pagrindinius OBD-II kodus.
• Diagnostikos skeneriai (Scan Tools): Pažangesni įrenginiai, kurie skaito ir trina kodus iš įvairių automobilio sistemų, rodo "gyvus" jutiklių duomenis (Live Data) ir atlieka kai kuriuos testus.

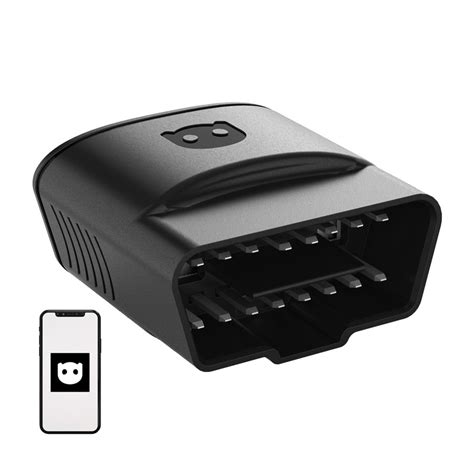

• Išmaniojo telefono programėlės ir adapteriai: Populiarus ir palyginti nebrangus variantas, reikalaujantis nedidelio adapterio ir specialios programėlės.
• Profesionali diagnostikos įranga: Brangūs ir sudėtingi prietaisai, naudojami automobilių servisuose, turintys plačiausias galimybes.

Nuskaičius kodą, svarbu jį užsirašyti ir išsiaiškinti tikslią reikšmę bei galimas atsiradimo priežastis.

Klaidų Trynimo Procesas: Kada ir Kodėl?

Logiška ir teisinga trinti klaidas, kai:

• Gedimas yra diagnozuotas ir pašalintas. Tai pagrindinė ir teisingiausia priežastis trinti klaidas, siekiant patikrinti, ar problema tikrai išspręsta.
• Buvo užfiksuota atsitiktinė, trumpalaikė klaida. Jei manoma, kad tai buvo laikinas nesklandumas, kodą galima ištrinti ir stebėti, ar jis nepasikartos.
• Atliekama tam tikra techninės priežiūros procedūra. Kai kurios procedūros gali reikalauti klaidų ištrynimo kaip proceso dalies.

Klaidų trinti NEGALIMA arba NEREKOMENDUOJAMA:

• Neatlikus diagnostikos ir remonto. Tai pati didžiausia klaida, nes problema niekur nedings ir gali progresuoti.
• Siekiant nuslėpti gedimą prieš parduodant automobilį.
• Tikintis, kad problema "išsispręs savaime".

Fundamentalus principas: Klaidų trynimas yra remonto patvirtinimo, o ne remonto pakaitalas.

Kaip Ištrinti Automobilio Klaidas: Metodai ir Įrankiai

Yra keletas būdų, kaip galima ištrinti klaidų kodus iš automobilio atminties. Populiariausi yra du:

Metodas 1: Diagnostikos Skaitytuvas (OBD-II Scanner)

Tai rekomenduojamas, patikimiausias ir saugiausias būdas trinti klaidas. Procesas apima skaitytuvo prijungimą, ryšio užmezgimą, kodų nuskaitymą ir ištrynimą. Po trynimo rekomenduojama atlikti bandomąjį važiavimą, stebint, ar įspėjamosios lemputės vėl neužsidega.

Metodas 2: Akumuliatoriaus Atjungimas (Ribotas ir Labai Nerekomenduojamas)

Šis metodas turi daug trūkumų ir rizikų:

• Neefektyvumas: Daugelyje modernių automobilių rimtesni klaidų kodai saugomi pastoviojoje atmintyje ir neatjungus maitinimo neišsitrina.
• Kitų sistemų nustatymų praradimas: Atjungus akumuliatorių, dažniausiai nusinulina laikrodis, radijo stotys, kelionės kompiuterio duomenys.
• Adaptacijų praradimas: Automobilio kompiuteriai praranda „išmoktas“ adaptacijas, todėl kurį laiką po prijungimo automobilis gali važiuoti keistai.
• Reikalingas komponentų pririšimas/kodavimas: Kai kuriuose automobiliuose po akumuliatoriaus atjungimo gali prireikti iš naujo „pririšti“ arba koduoti tam tikrus komponentus.
• Galima žala elektronikai: Atjungiant ar prijungiant akumuliatoriaus gnybtus gali kilti įtampos šuoliai.

Išvada dėl akumuliatoriaus atjungimo: tai nepatikimas, daug šalutinių poveikių turintis ir potencialiai rizikingas metodas klaidoms trinti. Jo reikėtų vengti ir verčiau naudoti OBD-II skaitytuvą.

Rizikos ir Pasekmės Neteisingai Trinant Klaidas

Pats didžiausias pavojus yra klaidų trynimas neatlikus tinkamos diagnostikos ir remonto. Tai gali turėti rimtų neigiamų pasekmių:

• Problemos maskavimas ir gilinimas: Ištrynus kodą, bet nepašalinus priežasties, gedimas progresuos.
• Padidėjusios degalų sąnaudos ir tarša: Daugelis variklio klaidų lemia netinkamą degalų mišinio sudėtį ar degimo procesą.
• Saugumo rizika: Jei trinama klaida susijusi su saugos sistemomis (ABS, Airbag), sistemos gali nesuveikti kritiniu momentu.
• Techninės apžiūros problemos: Automobilis su įjungta oro pagalvės lempute nepraeina techninės apžiūros. Techninės apžiūros metu tikrinama ne tik aktyvių klaidų buvimas, bet ir vadinamųjų "pasiruošimo būsenos" monitorių (Readiness Monitors) būklė.
• Sunkesnė diagnostika ateityje: Nuolatinis klaidų trynimas be remonto gali apsunkinti vėlesnę diagnostiką.

Jei įtariate, kad jūsų automobilio oro pagalvių sistema neveikia, svarbiausia yra kreiptis į specialistus, kad būtų atlikta profesionali diagnostika ir gedimas pašalintas. Automobilių saugumo sistemos yra sudėtingos, o jų pagrindinė užduotis - apsaugoti keleivius avarijos atveju.
