Priekabų laidai ir elektros instaliacija yra esminiai elementai, užtikrinantys tinkamą automobilių priekabų, vilkikų, žemės ūkio priekabų ir kempingų priekabų apšvietimo veikimą. Pagrindinė jų užduotis - perduoti elektrinius signalus gabarito, stabdžių, posūkio ir rūko žibintams, o tai žymiai pagerina matomumą ir eismo saugumą.
Kodėl verta rinktis 13 PIN sistemą?
Didesnėms priekaboms (virš 750 kg) bei kemperiams rekomenduojama montuoti komplektą su 13 kontaktų lizdu. Skirtingai nei 7 kontaktų sistemoje, 13 kontaktų priekabos elektros lizdas papildomai turi atbulinės eigos žibinto kontaktą, kuris yra būtinas saugiam manevravimui.
Aukštos kokybės laidų pynimas padeda išvengti problemų, susijusių su elektros viršįtampiais ir apšvietimo gedimais. Tvirta izoliacija užtikrina atsparumą oro sąlygoms, vibracijai ir mechaniniams pažeidimams, o žalvariniai kaiščiai nerūdija, todėl sukuria puikų ryšį daugelį metų.

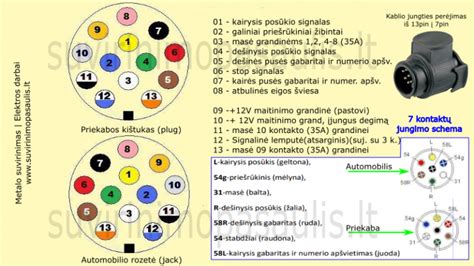

Laidų spalvų reikšmė 13 PIN kištuke
Norint teisingai prijungti apšvietimą, būtina laikytis standartinės laidų spalvų kodavimo sistemos:
| Kontaktas | Spalva | Funkcija |
|---|---|---|
| 1 | Geltona | Kairysis posūkio signalas |
| 2 | Mėlyna | Rūko žibintas |
| 3 | Balta | Masė |
| 4 | Žalia | Dešinysis posūkio signalas |
| 5 | Ruda arba juoda | Dešinės pusės gabaritinė lemputė |
| 6 | Raudona | Stabdžių lemputė |
| 7 | Juoda | Kairės pusės gabaritinė lemputė |
| 8 | Pilka | Atbulinės eigos žibintas |
Elektros instaliacijos sprendimai: MANTES sistemos
MANTES elektros instaliacija yra patikimas sprendimas, užtikrinantis universalų suderinamumą su daugeliu transporto priemonių. Gamintojas siūlo įvairaus ilgio kabelius (pvz., 7 m arba 8 m), kurie komplektuojami su standartiniu 13 PIN kištuku.
- Bajonetinė sistema: Užtikrina greitą ir saugų montavimą, pašalindama atsitiktinio atjungimo riziką.
- Jungčių sandarumas: Konstrukcija garantuoja vandeniui atsparią jungtį, apsaugančią kontaktus nuo korozijos.
- Papildomos funkcijos: Kai kuriuose modeliuose integruotos atšakos gabaritiniams žibintams, kurie pagerina transporto priemonės matomumą naktį ar esant prastoms oro sąlygoms.
Apšvietimo valdymo moduliai (pvz., WH3Q-S-G8)
Šiuolaikiniuose automobiliuose, turinčiuose sudėtingas borto sistemas, naudojami specialūs valdymo moduliai, tokie kaip WH3Q-S-G8. Pagrindiniai modulio privalumai:
- Nėra apkrovos: Maitinamas atskira jungtimi, todėl neapkrauna automobilio galinių žibintų grandinės ir apsaugo nuo klaidų borto kompiuteryje.
- Suderinamumas: Tinka automobiliams tiek su įprastais, tiek su LED arba PWM žibintais.
- Funkcionalumas: Automatiškai atjungia rūko žibintus, kai priekaba yra prijungta.
