Volkswagen Transporter T5 priklauso krovininių-keleivinių transporto priemonių klasei. Jis buvo gaminamas su mikroautobusų, furgonų ir pikapų kėbulais su dyzeliniais ir benzininiais varikliais. Jis buvo pagamintas 2003-2014 metais, o nuo 2015 m. - šeštasis kartos modelis. Šiame straipsnyje rasite VW Transporter T5 saugiklių ir relių paskirties aprašymą, išsamiomis blokų schemomis ir jų nuotraukomis. Taip pat pristatome vaizdo įrašą, kuriame pateikiama papildoma informacija apie šią temą.
Saugiklių dėžutė ir jos vieta salone
Salone pagrindinė saugiklių dėžutė yra centrinėje konsolėje, šalia pavarų perjungimo svirties, už apsauginio gaubto. Tokia vieta leidžia greitai pasiekti saugiklius ir reliacijas atliekant techninę priežiūrą ar remontą.
Saugiklių ir relių paskirtis - aktualios nuorodos
Šiame skyriuje pateikiami konkrečių saugiklių ir relių paskyrimo pavyzdžiai, remiantis pateiktais duomenimis:
- Saugiklis numeris 49 esant 15 A yra atsakingas už cigarečių degiklį.
- Ant saugiklio laikiklio C - SC36 - 15 A - Pertraukiamas valytuvo jungiklis - E22.
- Prie galinio stiklo valytuvo jungiklis - E34.
- Priekinio stikloplovimo siurblio jungiklis (automatinė valymo sistema) - E44.
- Borto elektros sistemos valdymo blokas - J519.
- Priekinio stiklo valytuvas - V5 - galinio lango valytuvų siurblys - t.
- Galinio langovalytuvo siurblys - galinio lango valytuvo siurblys - t.

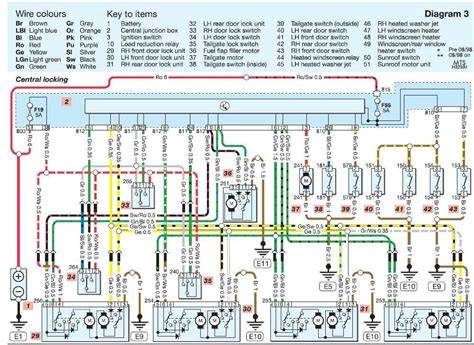

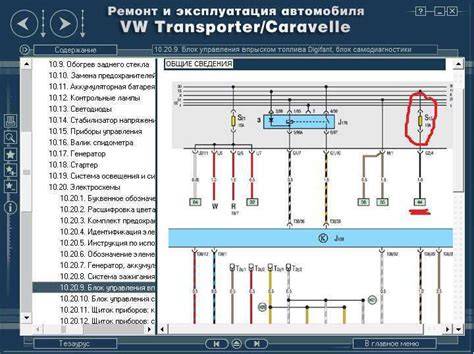

Blokų schemos ir išsamios nuorodos
Šioje dalyje rasite išsamius paaiškinimus apie blokų schemas, kurios apima pagrindines saugiklių vietas, relių išdėstymą bei jų funkcijas. Duomenys įtraukti remiantis turiniu apie T5 modelį ir jo elektros sistemą. Schema aptaria hidrauliškai ir elektrinį valdymą, jungtis, kontaktus ir saugiosios grandinės elementus, užtikrinančius patikimą mažosios įtampos energijos tiekimą į įvairias sistemines grandines.
Vaizdo įrašas apie saugiklius ir relių paskirtis
Taip pat paruošėme vaizdo įrašą, kuriame iliustruojama, kaip identifikuoti ir keisti pagrindinius saugiklius Transporter T5 modelyje bei kaip tiksliai nustatyti relių paskirtį. Tai papildoma vizualinė medžiaga, padedanti geriau suvokti elektros sistema ir jos komponentus.
Saugiklių dėžutės vieta ir schemos: „Volkswagen Transporter T5“ (2003–2009 m.)
Praktiški patarimai techninei priežiūrai
Norint išvengti netikėtų gedimų, rekomenduojama:
- Reguliariai tikrinti saugiklių dėžutės gaubtą ir uždegimo pertraukų vietas.
- Prieš keisdami saugiklius įsitikinti, kad naujasis saugiklis atitinka teisingą amperų reikšmę.
- Kartais pasitaikanti klaida - netinkamai įrengti relių kontaktai, todėl svarbu jų įtampos ir kontaktų patikra.
Techniniai duomenys ir pavyzdžiai iš praktikos
T5 modeliuose dažnai sutinkama, kad jungtys tarp priekinio valytuvo siurblio, galinio lango valytuvo ir automatinės valymo sistemos turi specifinį išdėstymą. Šio straipsnio duomenys suteikia aiškius nurodymus dėl to, kur tiksliai rasti relevantinius saugiklius ir relių laikiklius. Taip pat pateikiamos nuorodos į konkrečius kontaktų žymėjimus laikikliuose ir jų funkcijas.
Gaires vizualinei medžiagai
Grupavimas ir orientavimas pagal vietas padeda greitai rasti reikalingas dalis avariniu atveju ar reguliarioje techninėje priežiūroje:
- Centrinė saugiklių dėžutė salone - pagrindinė vieta.
- Relių blokai identifikuojami pagal jų ženklus (pvz., J519, E22, E34, E44).
- Žymėjimai ant laikiklių ir kontaktų padeda nustatyti jų paskirtį.
