Šiame straipsnyje pateikiamas išsamus vadovas apie Volvo XC60 automobilių saugiklius, jų paskirtį ir schemas. Pateikta informacija yra aktuali įvairiems XC60 modeliams, tačiau būtina atsižvelgti į konkretaus automobilio pagaminimo metus ir komplektaciją, nes saugiklių išdėstymas ir amperų vertės gali skirtis.
Saugiklių dėžutės vieta
Volvo XC60 automobiliuose paprastai yra kelios saugiklių dėžutės, kurios apsaugo skirtingas automobilio elektros grandines nuo perkrovos. Saugiklių dėžutės yra išdėstytos taip:
- Dešinėje variklio skyriaus pusėje (stovint priešais automobilį), po variklio gaubtu. Ši dėžutė dažniausiai apima saugiklius, susijusius su variklio valdymu, aušinimo sistema, oro kondicionieriumi ir kitais svarbiais agregatais.
- Salone, po daiktadėžės grindų kilimėliu arba šalia vairo. Salono saugiklių dėžutė atsakinga už tokias sistemas kaip apšvietimas, langų kėlikliai, centrinis užraktas, multimedijos sistema ir kitą komforto įrangą.
- Dešinėje bagažinės pusėje (stovint už automobilio). Šiame skyriuje taip pat gali būti papildoma saugiklių dėžutė.
Saugiklių reikšmės ir schema
Kiekvienas saugiklis apsaugo tam tikrą elektros grandinę. Jei grandinėje atsiranda per didelė srovė, saugiklis perdega, nutraukdamas elektros tiekimą ir apsaugodamas komponentus nuo sugadinimo. Svarbu žinoti, kuriam komponentui saugiklis priklauso ir kokia jo amperų vertė.
Svarbu: Prieš keičiant saugiklį, būtina išjungti automobilio degimą. Keičiamas saugiklis turi būti tokios pačios amperų vertės, kaip ir perdegęs. Naudojant didesnės amperų vertės saugiklį, galima sugadinti elektros grandinę ar net sukelti gaisrą.

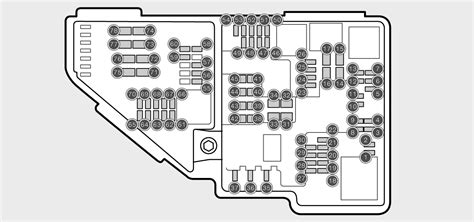

Pavyzdinė saugiklių schema (gali skirtis priklausomai nuo modelio)
Šioje lentelėje pateikiamas pavyzdinis Volvo XC60 saugiklių sąrašas. Tiksli informacija apie jūsų automobilio saugiklius turėtų būti nurodyta automobilio savininko vadove arba ant pačios saugiklių dėžutės dangtelio. Saugiklių vieta ir aprašymas yra pateikiami Volvo XC60 su benzininiu varikliu 2.0 l (2.0T, T5, T5 AWD, T6, T6 AWD), 2.5 l (T5 AWD), 3.0 l (T6 AWD, T6 AWD R-Design), 3.2 l (3.2, T6 AWD R-Design), 3.2 l (3.2, WD) ir 3.2 l dyzeliniu varikliu.
| Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 50 | Centrinio elektroninio modulio (CEM) pirminis saugiklis po pirštinių dėžute |
| 2 | 50 | Centrinio elektroninio modulio (CEM) pirminis saugiklis po pirštinių dėžute |
| 3 | 60 | Pirminis saugiklis centriniam elektros blokui krovinių skyriuje |
| 4 | 60 | Pirminis relės / saugiklių dėžutės saugiklis po pirštinių dėžute |
| 5 | 50 (2008-2010), 60 (2011-2017) | Pirminis saugiklis relės / saugiklių dėžutės po pirštinių dėžute |
| 6 | - | Nenaudotas |
| 7 | 100 | Papildomas elektrinis šildytuvas |
| 8 | 20 (2008-2011: nenaudota; 2012-2013: priekinių žibintų plovikliai), 40 (2011, 2014-2017: Šildomas priekinis stiklas, kairė pusė) | Įvairios funkcijos, priklausomai nuo metų |
| 9 | 30 | Priekinio stiklo valytuvai |
| 10 | 25 | Parkavimo šildytuvas |
| 11 | 40 | Vėdinimo ventiliatorius |
| 12 | 40 | 2008-2013: Nenaudotas; 2011, 2014-2017: Šildomas priekinis stiklas, dešinė pusė |
| 13 | 40 | ABS siurblys |
| 14 | 20 | ABS vožtuvai |
| 15 | 20 | 2008-2013: nenaudota; 2011, 2014-2017: žibintų plovikliai |
| 16 | 10 | Priekinių žibintų reguliavimas*; Aktyvūs ksenoniniai žibintai - ABL |
| 17 | 20 | Centrinio elektroninio modulio (CEM) pirminis saugiklis po pirštinių dėžute |
| 18 | 5 | 2008-2010: radaras, ACC valdymo modulis; 2011-2017: ABS |
| 19 | 5 | Reguliuojama vairavimo jėga |
| 20 | 10 | Variklio valdymo modulis; Transmisijos valdymo modulis; Oro pagalvės |
| 21 | 10 | Šildomi priekinio stiklo plovimo antgaliai |
| 22 | - | Nenaudotas |
| 23 | 5 | Priekinių žibintų valdymas |
| 24 | 15 | 2008-2010: Priekinių žibintų plovikliai; 2011-2017: Nenaudota |
| 25 | 15 | 2008-2010: 12V lizdas, priekinės ir galinės sėdynės; 2011-2017: nenaudota |
| 26 | 5 | 2008-2010: stoglangis, stogo konsolė / ECC; 2011-2017: nenaudota |
| 27 | 5 | 2008-2013: relė, variklio skyrius; 2014-2017: relės ritės |
| 28 | 20 | Pagalbinės lempos |
| 29 | 15 | Ragas |
| 30 | 5 (4 cil.), 10 (5 cil. dyzelinis) | Relės ritė variklio valdymo sistemos pagrindinėje relėje; Variklio valdymo modulis |
| 31 | 15 | Transmisijos valdymo modulis |
| 32 | 15 | Oro kondicionieriaus kompresorius, pagalbinis aušinimo skysčio siurblys |
| 33 | 5 | Relės ritė oro kondicionieriaus elektromagnetinės sankabos relė; Relės ritė aušinimo skysčio siurblio relė; Relės ritė centriniame elektros bloke variklio skyriaus šaltoje zonoje |
| 34 | 30 | 2008-2016: Starterio relė; 2017: nenaudota |
| 35 | 10 (kaitinimo žvakės), 20 (variklio valdymas) | Kaitinimo žvakių valdymo modulis, uždegimo ritės; Variklio valdymo modulis, uždegimo ritės, kondensatorius |
| 36 | 15 (dyzelinas), 20 (2014-2017: 4 cil.), 10 (benzinas) | Variklio valdymo modulis |
| 37 | 10 (2015-2017: 4-cil.), 15 (2008-2014: įpurškimas, MAF jutiklis), 20 (2010-2011: Lambda zondas) | Vožtuvai, oro masės srauto jutiklis, termostatas, EVAP vožtuvas, klimato kontrolės sistemos aušinimo vožtuvas, EGR aušinimo siurblys, įpurškimo sistema |
| 38 | 10 (2008-2017: variklio vožtuvai, A/C solenoidinė sankaba, MAF jutiklis, alyvos lygio jutiklis, pavaros varikliai), 15 (2015-2017: vožtuvai, alyvos siurblys, Lambda zondai) | Variklio vožtuvai, oro kondicionieriaus kompresorius, variklio valdymo modulis, solenoidai, įsiurbimo kolektoriaus pavaros, MAF jutiklis, alyvos lygio jutiklis, alyvos siurblys, Lambda zondai |
| 39 | 15 (2015-2017: Lambda zondai), 10 (2008-2015: Lambda zondai, EVAP vožtuvas) | Lambda zondai, EVAP vožtuvas, radiatoriaus ritinio gaubto valdymo modulis |
| 40 | 15 (2015-2017: uždegimo ritės), 20 (2008-2017: dyzelino filtro šildytuvas), 10 (2010-2016: karterio šildytuvas), 5 (2016: valdymo modulis) | Uždegimo ritės, dyzelino filtro šildytuvas, karterio ventiliacijos šildytuvas, vakuuminis siurblys, aušinimo siurblys, automatinės pavarų dėžės alyvos siurblys, valdymo modulis |
| 41 | 7.5 (2015-2017: A/C solenoidinė sankaba, švytėjimo valdymo modulis, alyvos siurblys), 5 (2011: karterio šildytuvas), 10 (2012-2017: karterio šildytuvas, automatinė pavarų dėžė alyvos siurblys), 15 (2015: A/C elektromagnetinė sankaba, kaitinimo žvakių valdymo modulis, alyvos siurblys) | A/C solenoidinė sankaba, švytėjimo valdymo modulis, alyvos siurblys, karterio šildytuvas, automatinė pavarų dėžė alyvos siurblys |
| – | 50 | Aušalo siurblys (4 cil. 2,0 l benzininiuose) |
| – | 70 | Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) |
| – | 60 | Aušinimo ventiliatorius (1,6 l, 4 cil. 2,0 l benzininiuose, 5 cil. benzininiuose) |
| – | 60 | Aušinimo ventiliatorius (6 cil., 4 cil. 2,0 l dyzeliniuose, 5 cil.) |
Pastaba: Tai tik pavyzdinis sąrašas. Tikslios saugiklių reikšmės ir paskirtis gali skirtis priklausomai nuo konkretaus Volvo XC60 modelio, pagaminimo metų ir komplektacijos. Visada pasitikrinkite automobilio savininko vadovą arba saugiklių dėžutės dangtelį.
Dažniausiai pasitaikančios problemos ir sprendimai
Dažniausiai pasitaikanti problema - perdegęs saugiklis. Perdegusį saugiklį galima atpažinti pagal nutrūkusį laidą saugiklio viduje. Prieš keičiant saugiklį, svarbu nustatyti priežastį, kodėl jis perdegė. Jei saugiklis perdega nuolat, gali būti trumpasis jungimas arba per didelė apkrova grandinėje. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą autoelektriką.
Kaip patikrinti saugiklį?
Yra keletas būdų patikrinti saugiklį:
- Vizualiai: Apžiūrėkite saugiklį. Jei viduje matomas nutrūkęs laidas, saugiklis yra perdegęs.
- Su multimetru: Nustatykite multimetrą į tęstinumo matavimo režimą. Prilietus multimetro zondus prie saugiklio kontaktų, multimetras turi rodyti tęstinumą (garsinis signalas arba ekranėlyje rodoma reikšmė). Jei tęstinumo nėra, saugiklis yra perdegęs.
- Su specialiu saugiklių testeriu: Yra specialūs saugiklių testeriai, kurie leidžia greitai ir patogiai patikrinti saugiklius neišimant jų iš lizdo.
Kaip patikrinti automobilio saugiklius multimetru – tęstinumo patikrinimas
Ką daryti, jei perdegė saugiklis?
- Išjunkite automobilio degimą.
- Raskite perdegusį saugiklį pagal schemą arba vizualiai.
- Išimkite perdegusį saugiklį. Tam galite naudoti specialų saugiklių ištraukiklį (pincetą), kuris dažnai būna saugiklių dėžutėje.
- Įdėkite naują, tokios pačios amperų vertės saugiklį.
- Įjunkite degimą ir patikrinkite, ar problema išspręsta.
Papildomi patarimai
- Visada turėkite atsarginių saugiklių rinkinį automobilyje.
- Jei nesate tikri, kaip pakeisti saugiklį, kreipkitės į kvalifikuotą autoelektriką.
- Nenaudokite didesnės amperų vertės saugiklių nei rekomenduojama.
- Jei saugiklis perdega nuolat, nustatykite ir pašalinkite priežastį.
Saugiklių tipai
Volvo XC60 automobiliuose naudojami įvairių tipų saugikliai, įskaitant:
- Peiliniai saugikliai (Blade fuses): Tai dažniausiai naudojami saugikliai automobiliuose. Jie yra įvairių dydžių ir amperų verčių.
- Stikliniai saugikliai (Glass fuses): Šie saugikliai yra senesnio tipo ir rečiau naudojami šiuolaikiniuose automobiliuose.
- Varžtiniai saugikliai (Bolt-down fuses): Šie saugikliai naudojami didesnės srovės grandinėms, pavyzdžiui, akumuliatoriaus grandinei.
Šis straipsnis pateikia išsamią informaciją apie Volvo XC60 automobilių saugiklius. Naudodamiesi šia informacija, galėsite lengviau nustatyti ir pašalinti elektros problemas savo automobilyje. Visada prisiminkite saugos reikalavimus ir, jei nesate tikri, kreipkitės į specialistus.
