Atbulinės eigos kamera - tai pagalbos funkcija, skirta palengvinti vairavimą ir padidinti saugumą manevruojant ankštose erdvėse. Ji automatiškai aktyvinama įjungus atbulinės eigos pavarą arba rankiniu būdu, naudojantis centriniu ekranu.
Funkcijos ir valdymas

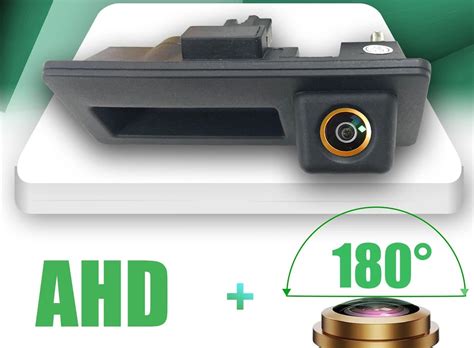

Kamera, įrengta šalia atidarymo rankenos, rodo plačią zoną už automobilio, įskaitant dalį buferio ir vilkimo kablio (jei yra), taip pat fiksuoja objektus, pasirodančius iš šonų. Ekrane matomi objektai gali būti šiek tiek pakrypę, o tai yra normalu. Svarbu atkreipti dėmesį, kad objektai gali būti arčiau automobilio, nei atrodo ekrane.
Kameros vaizdas rodomas centriniame ekrane su grafiniais piešiniais, informuojančiais apie kliūtis. Jei aktyvus kitas rodinys, statymo kameros sistema automatiškai perima rodinio kontrolę ir ekrane imamas rodyti jos kameros vaizdas.
Ekrano valdymas ir indikatoriai
- Mastelis: vaizdas priartinamas arba atitolinamas.
- 360° rodinys*: aktyvinamos / deaktyvinamos visos kameros.
- PAS*: aktyvinama / deaktyvinama statymo pagalbos sistema.
- Eilutės: aktyvinamos / deaktyvinamos statymo pagalbos linijos.
- Kablys*: aktyvinama / deaktyvinama vilkimo kablio pagalbinė linija.
- CTA*: aktyvinama / deaktyvinama „Cross Traffic Alert“ (perspėjimas apie skersinį eismą).
Įjungus atbulinę pavarą, grafiškai vaizduojamos dvi vientisos linijos, iliustruojančios galinių ratų trajektoriją esant dabartiniam vairo pasukimo kampui. Tai palengvina lygiagretų statymą, atbulinį įvažiavimą į ankštas stovėjimo vietas ir priekabos prikabinimą. Automobilio apytiksliai išoriniai matmenys iliustruojami punktyrinėmis linijomis. Statymo pagalbos linijas galima išaktyvinti nustatymuose.
Jei automobilyje įrengti ir statymo pagalbos jutikliai, grafinė informacija perteikiama spalvotomis sritimis, iliustruojant atstumą iki aptiktų kliūčių.
Orientacinės linijos
Linijos ekrane projektuojamos taip, tarsi jos būtų ant žemės už automobilio ir būtų tiesiogiai susijusios su vairo judesiais, rodydamos trajektoriją, kuria automobilis važiuos posūkyje.
- Važiuojant atbuline eiga su priekaba, kuri nėra prijungta prie automobilio elektros sistemos, ekrane rodomos automobilio, o ne priekabos trajektorijos linijos.
- Priekabą prijungus prie automobilio elektros sistemos, ekrane linijos nerodomos.
- Jei prie automobilio prikabinama autopriekaba su originaliu „Volvo“ kabeliu, automobilio statymo kamera savaime išsijungs.
Punktyrinė linija (1) apriboja zoną iki maždaug 1,5 m atgal nuo buferio. Svarbu atminti, kad ekrane rodoma tik tiesiai už automobilio esanti sritis - manevruojant atbuline eiga, atkreipkite dėmesį į šonus ir sritį priešais automobilį.
Apšvietimo sąlygos ir priežiūra
Kameros rodomas vaizdas suderinamas automatiškai pagal esamą apšvietimą, todėl vaizdo ryškumas ir kokybė gali šiek tiek skirtis. Esant prastam apšvietimui, vaizdo kokybė gali būti šiek tiek blogesnė.
Siekiant užtikrinti optimalų veikimą, kameros objektyvas turi būti švarus: ant jo negali būti purvo, sniego ar ledo. Tai ypač aktualu esant prastam apšvietimui. Taip pat, siekiant tinkamo kameros ir radarų modulių veikimo, būtina juos reguliariai valyti nuo purvo, ledo ir sniego, naudojant vandenį su automobiliniu šampūnu. Užteršimai gali sukelti neteisingus įspėjamuosius signalus arba apriboti/užkirsti kelią jutiklių veikimui.
Volvo in car cameras and intervention against intoxication and distraction
Svarbūs įspėjimai
Statymo kamera yra papildomoji pagalba vairuotojui, skirta palengvinti vairavimą ir padidinti jo saugumą. Ji negali tinkamai išspręsti visų kelių eismo, orų ir kelio sąlygų. Statymo kameros turi riboto matomumo zonų, kuriose esančios kliūtys neaptinkamos. Būkite ypač atidūs ir stebėkite arti automobilio esančius žmones ir gyvūnus.
Ekrane matomi objektai / kliūtys gali būti arčiau automobilio nei atrodo žiūrint į ekraną. Statymo kameros nėra skirtos pakeisti vairuotojo dėmesį ar sprendimus. Pagalbinės statymo sistemos kamera yra pagalbinė priemonė. Ji neatleidžia vairuotojo nuo atsakomybės važiuojant atbuline eiga. Yra aklųjų zonų, kuriose kamera negali aptikti objektų. Saugokitės netoli automobilio esančių žmonių ir gyvūnų.
Sukonfigūravus vilkimo kablį naudoti su automobilio elektros sistema, jo iškyša įtraukiama į statymo erdvės skaičiavimus.
Atbulinės eigos kameros, suderinamos su „Android“ įrenginiais
Atgalinė kamera, skirta automobiliui su „Android“ įrenginiu, yra vertingas technologinis priedas, skirtas pagerinti saugumą ir patogumą važiuojant. Šis prietaisas, taip pat vadinamas atbulinės eigos kamera, sumontuojamas ant automobilio galinės dalies ir suteikia vairuotojui aiškų vaizdą apie automobilio galinę sritį, mažinant avarijų ir susidūrimų riziką.
Pagrindinės savybės
- Kompaktiškas Dizainas: Šios kameros paprastai yra kompaktiškos ir nepastebimos, sklandžiai įsiliejančios su automobilio galine konstrukcija. Kai kurios yra net beveik nematomos, kai nenaudojamos, sulankstančios arba paslepiančios į automobilio kūną.
- Platus Kampo Objektyvas: Platus kampo objektyvas leidžia kameros užfiksuoti platesnį vaizdą (140 laipsnių), padedant vairuotojui matyti daugiau to, kas yra už automobilio. Tai yra svarbu aptikti kliūtis, pėsčiuosius ar kitus automobilius, kurie gali būti aklojo taško srityje.
- Aukštos Raiškos Vaizdas: Kameros, suderinamos su „Android“ įrenginiais, dažnai turi aukštos raiškos jutiklius (648*488 pikselių, HD 500 TV linijų), užtikrinančius aiškų ir detalų vaizdą.
- Naktinio Matymo Galimybė: Daugelis atgalinių kamerų yra aprūpintos infraraudonųjų spindulių technologija arba mažo šviesos jutikliais, leidžiančiais naudoti naktinį matymą.
- Vandeniui Atsparus Dizainas: Kameros yra atsparios vandeniui (IP67 klasė), užtikrinančios patikimą veikimą įvairiomis oro sąlygomis.

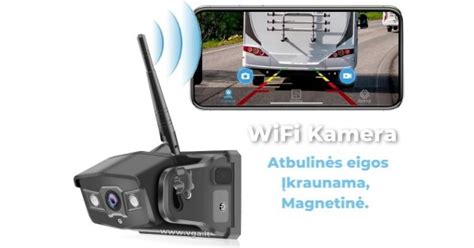

- Belaidžio Ryšio Galimybė: Kai kurios kameros jungiasi prie „Android“ įrenginių belaidžiu būdu, sumažindamos sudėtingus laidų montavimus.
- Suderinamumas su „Android“ Programėlėmis: Šios kameros dažnai turi skirtas „Android“ programėles, kurios gali būti įdiegtos į tinkamus įrenginius, suteikiant patogų ir pažįstamą sąsają.
- Integracija su Stovėjimo Pagalbos Sistemomis: Be tiesioginio kameros vaizdo, kai kurios sistemos integruoja stovėjimo pagalbos funkcijas, įskaitant ekrane rodomus nurodymus, kurie padeda vairuotojui įvertinti atstumus ir vairuoti.
Šios universalios kameros tinka „Volvo S40“, „S60“, „S60L“, „S80L“, „XC90“, „XC60“, „V60“ modeliams ir kitiems automobiliams, neturintiems gamyklinės kameros. Komplekte yra visi reikalingi laidai su standartinėmis RCA jungtimis. Kameros veikia maitinimo įtampa 12V, darbinė temperatūra svyruoja nuo -40°C iki +80°C, naudojama PAL vaizdo sistema. Gaminys yra CE sertifikuotas pagal Europos standartus.
