Automobilio diagnostika yra esminė dalis siekiant palaikyti tinkamą jo būklę ir laiku nustatyti galimus gedimus. Šiame straipsnyje aptariamas Volvo V70 diagnostikos kabelio pajungimas, jo suderinamumas ir bendrosios vietos, kur galima rasti diagnostikos jungtį automobilyje.
Diagnostikos kabelis ir jo ypatybės

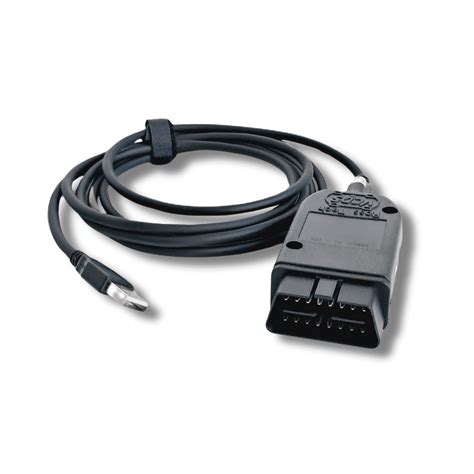

Aprašomas Volvo diagnostikos kabelis yra skirtas 850, S70, V70 ir C70 modeliams. Svarbu pažymėti, kad dyzeliniams varikliams jis tinkamas tik iki 1998 metų, ypač tiems, kuriuose sumontuota MSA 15.7 sistema. Nors informacija apie benzininių variklių suderinamumą nėra aiški, galimai jis tinka ir naujesniems modeliams.
Šis kabelis, naudotas vos vieną kartą, pasižymi puikiu veikimu. Prie jo pridedama naujausia Vol-FCR 1.7 programos versija, kuri suteikia galimybę stebėti „live data“ (duomenis realiuoju laiku), ko negalima atlikti su senesne 1.3 versija. Su šia programine įranga galima tikrinti degimo kampą, šalinti klaidas ir atlikti kitus diagnostikos veiksmus.
Kabelio jungtis yra COM tipo, todėl norint ja naudotis reikalingas kompiuteris su atitinkama jungtimi. Yra tikimybė, kad jis veiktų ir su USB į COM adapteriu.
Diagnostikos jungties vieta Volvo V70 modelyje
Nors tiesiogiai nenurodyta, kurioje vietoje Volvo V70 automobilyje yra diagnostikos kabelio pajungimo vieta, pateikta informacija leidžia spręsti apie bendrą automobilių elektrinės sistemos sandarą ir galimas vietas, kur gali būti prijungti diagnostikos įrenginiai.
Dažniausiai diagnostikos jungtis automobiliuose būna paslėpta po prietaisų skydeliu arba centrinėje konsolėje. Volvo V70, kaip ir daugelis kitų modelių, gali turėti šią jungtį po daiktadėže arba šalia jos.

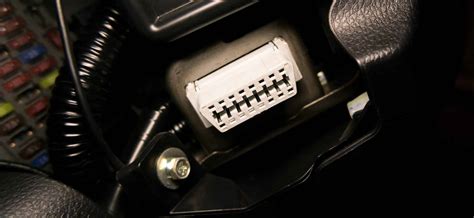

Diagnostikos kabelio pajungimo vieta Volvo V70 (ypač 1999-2014 metų modeliuose) paprastai yra standartinė OBD-II jungtis, kurią galima rasti po prietaisų skydeliu, vairuotojo pusėje, dažnai arti vairo kolonėlės arba po centrine konsole. Ši jungtis leidžia prijungti išorinį diagnostikos įrenginį, kuris gali nuskaityti automobilio valdymo blokų klaidas, stebėti variklio darbo parametrus realiu laiku ir atlikti kitus diagnostinius veiksmus.
Jei ieškote konkrečios vietos savo Volvo V70 automobilyje, rekomenduojama atidžiai apžiūrėti sritis po prietaisų skydeliu ir centrinėje konsolėje.
Automobilio elektrinės sistemos sandara ir jungties kontekstas
Centrinis elektroninis modulis (CEM) yra svarbus automobilio elektrinės sistemos komponentas, ir jo saugikliai dažnai randami po daiktadėže. Tai rodo, kad ši sritis yra svarbi automobilio elektronikai, todėl tikėtina, kad ir diagnostikos jungtis gali būti šalia.
Atsižvelgiant į pateiktą informaciją apie įvairius saugiklius ir jų amperus, galima suprasti, kad automobilio elektros sistema yra gana sudėtinga. Tai rodo, kad skirtingos automobilio dalys turi atskirus maitinimo blokus ir saugiklius.
Žemiau pateikiama lentelė, kuri apibendrina kai kuriuos saugiklius ir jų paskirtis, remiantis pateikta informacija:
| Saugiklis (Amperai) | Paskirtis |
|---|---|
| 50 | Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže |
| 60 | Pirminis saugiklis centriniam elektriniam blokui bagažinėje; Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže |
| 100 | Papildomas elektrinis šildytuvas* |
| 40 | Šildomas priekinis stiklas*, kairioji pusė; Šildomas priekinis stiklas*, dešinioji pusė; Priekinio stiklo valytuvai; Ventiliatorius |
| 30 | Stovėjimo šildytuvas* |
| 25 | (Nenurodyta konkreti paskirtis, bet greičiausiai susijusi su papildomomis funkcijomis) |
| 20 | Priekinių žibintų plautuvai*; Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)*; ABS siurblys; ABS |
| 15 | Garso signalas; Variklio valdymo modulis (5 cil. dyzelinis); Variklio valdymo modulis (5, 6 cil. benzininis); Solenoidinis jungiklis A/C (5, 6 cil. benzininis); Pagalbinis aušalo siurblys (4 cil. dyzelinis); Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis); Vožtuvai (4 cil.); alyvos siurblys (4 cil. benzininis); centrinis „Lambda“ zondas (4 cil. benzininis); galinis „Lambda“ zondas (4 cil. dyzelinis); Degalų garavimo išlakų (EVAP) vožtuvas (5, 6 cil. benzininis); „Lambda“ zondai (5, 6 cil.); valdymo modulis, radiatoriaus ritininis dangtis (5 cil. dyzelinis); Dyzelino filtro šildytuvas (dyzelinas) |
| 10 | Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže; Reguliuojama vairo jėga*; Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės; Šildomi valytuvų purkštukai*; Žibintų jungikliai; Žvakės valdymo modulis (5 cil. dyzelinis); Variklio valdymo modulis (5, 6 cil. benzininis); Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis); Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) |
| 7,5 | Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); alyvos siurblys (4 cil. dyzelinis) |
| 5 | Relės ritės; Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.); Relės ritė pagrindinėje variklio valdymo sistemos relėje (5, 6 cil.); Variklio valdymo modulis (5, 6 cil.); Relės ritė solenoidinio jungiklio relėje A/C (5, 6 cil. benzininis); Relės ritės centriniame variklio skyriaus šaltosios zonos maitinimo bloke (Start/Stop); Aušalo siurblys (4 cil. benzininis) |
| (Nenurodytas amperas) | Degimo ritės (4 cil. benzininis); Aušinimo ventiliatorius (4-5 cil. benzininis); Aušinimo ventiliatorius (6 cil., 4, 5 cil. dyzelinis) |
