Šis straipsnis yra skirtas suteikti išsamų supratimą apie saugiklių paskirtį ir išdėstymą „Volvo S60“ automobiliuose, ypatingą dėmesį skiriant langų apiplovimo sistemos problemoms. Saugikliai yra būtini automobilio elektros sistemos komponentai, apsaugantys įvairius grandynus nuo perkrovos ir galimos žalos. Supratimas, kur yra saugikliai ir kokia jų paskirtis, gali padėti greitai diagnozuoti ir išspręsti elektros problemas, taip sutaupant laiką ir pinigus.
Langų apiplovimo sistemos problemų diagnostika
Vartotojai dažnai susiduria su problema, kai nepurškia vandens ant priekinio stiklo arba purškimas yra silpnas. Pavyzdžiui, iš pradžių purškia vos vos, o sekantys purškimai dar silpnesni (kairė pusė išvis nepurškia). Net po to, kai purkštukai ir žarnelė į bakelį buvo prapūsti kompresoriumi, situacija pagerėja tik trumpam.
Galimos gedimo priežastys:
- Užsikimšimas bakelyje: Jei bakelyje susikaupė nuosėdos, pavyzdžiui, „snarglys“, tai gali trukdyti sukurti reikiamą slėgį. Kai kuriais atvejais visas bakelis gali būti pilnas tokių nuosėdų.
- Sugedusi pompikė: Jei apiplovimo pompikė yra nusidėvėjusi arba sugedusi, ji gali nesukelti pakankamo slėgio vandeniui tiekti. Buvo pastebėta, kad „Volvo V70“ modeliuose atlinkusi pompa nesukeldavo slėgio plauti langus. Jeigu su žarnelėmis ir purkštukais viskas tvarkoje, o pompa ūžia, bet nepurškia arba purškia silpnai, greičiausiai jai yra „šakės“.
- Užspausta žarnelė: Keičiant sparną toje pusėje, kur žarnelė ateina iš bakelio, gali būti, kad ji buvo prispausta. Tačiau svarbu patikrinti, ar žarnelė laisvai vaikšto nuo pompos iki sparno pabaigos ir niekur nekliūva.
- Purkštukų problemos: Nors purkštukus galima prapūsti, jie gali būti užsikimšę arba sujungimai su žarnelėmis gali būti silpni. Pavyzdžiui, pas kai kuriuos modelius, stipriau patempus ranka, žarnelė lengvai nusineria nuo purkštuko.
Pompikės keitimas ir prieiga
Norint pakeisti apiplovimo pompikę, dažnai reikia nuimti priekinį bamperį, nes prieiga prie jos yra sudėtinga, skirtingai nei prie lempų apiplovimo pompikės. Bamperio nuėmimas gali būti sudėtingas, ypač ties viduriu, jei nėra moldingo. Išėmus bakelį, galima patikrinti, ar siurbliukas užsikimšęs. Tai buvo vieno vartotojo atveju, kai siurbliukas buvo užsikimšęs nuo „snarglio“ tipo nuosėdų.
Saugiklių Dėžučių Vietos

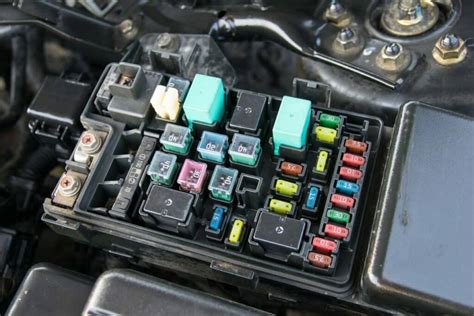

„Volvo S60“ automobiliuose paprastai yra kelios saugiklių dėžutės. Tikslus jų skaičius ir išdėstymas gali šiek tiek skirtis priklausomai nuo modelio metų ir specifikacijų, tačiau dažniausiai aptinkamos vietos yra šios:
- Salono saugiklių dėžutė: Dažniausiai randama po prietaisų skydeliu, vairuotojo arba keleivio pusėje. Šioje dėžutėje paprastai yra saugikliai, skirti valdyti salono apšvietimą, langų valytuvus, centrinį užraktą ir kitas salono funkcijas.
- Variklio skyriaus saugiklių dėžutė: Paprastai randama variklio skyriuje, netoli akumuliatoriaus. Šioje dėžutėje yra saugikliai, skirti svarbioms variklio funkcijoms, tokioms kaip degimo sistema, kuro siurblys, ABS (stabdžių antiblokavimo sistema) ir aušinimo ventiliatorius.
- Bagažinės saugiklių dėžutė: Kai kuriuose modeliuose gali būti saugiklių dėžutė bagažinėje, dažniausiai skirta galinių žibintų, galinio lango šildytuvo ir kitų galinės dalies funkcijų apsaugai.
Svarbu patikrinti savo konkretaus „Volvo S60“ modelio savininko vadovą, kad sužinotumėte tikslias saugiklių dėžučių vietas ir schemas. Vadovas suteiks išsamią informaciją apie kiekvieno saugiklio paskirtį ir amperą.
Saugiklių Schemos ir Paskirtis
Kiekviena saugiklių dėžutė turi schemą, kuri rodo kiekvieno saugiklio paskirtį. Ši schema paprastai yra atspausdinta ant saugiklių dėžutės dangtelio arba pateikiama savininko vadove. Saugiklių schemos paprastai vaizduoja saugiklius kaip mažus stačiakampius su numeriais arba simboliais, nurodančiais jų paskirtį.
Svarbu griežtai laikytis saugiklių schemos ir niekada nekeisti saugiklio su didesniu amperu nei nurodyta. Naudojant didesnio amperų saugiklį, grandinė gali būti perkrauta ir gali kilti gaisras.
Pavyzdinė Centrinio Elektroninio Modulio (CEM) saugiklių schema (po daiktadėže)
Atkreipkite dėmesį, kad ši lentelė yra sudaryta iš pateiktų duomenų ir gali skirtis priklausomai nuo automobilio modelio ir metų. Visada remkitės automobilio savininko vadovu.
| Paskirtis | Amperai (A) |
|---|---|
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 50 |
| Pirminis saugiklis centriniam elektriniam blokui bagažinėje | 60 |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže | 60 |
| Papildomas elektrinis šildytuvas* | 100 |
| Šildomas priekinis stiklas*, kairioji pusė | 40 |
| Priekinio stiklo valytuvai | 30 |
| Stovėjimo šildytuvas* | 25 |
| Salono ventiliatorius | 40 |
| Šildomas priekinis stiklas*, dešinioji pusė | 40 |
| ABS siurblys | 40 |
| ABS vožtuvai | 20 |
| Priekinių žibintų plovikliai* | 20 |
| Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)* | 10 |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže (ABS) | 20 |
| Reguliuojama vairo jėga* | 5 |
| Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės | 10 |
| Šildomi valytuvų purkštukai* | 10 |
| Žibintų jungikliai | 5 |
Pavyzdinė saugiklių schema (variklio skyrius)
Ši lentelė taip pat sudaryta iš pateiktų duomenų ir yra tik pavyzdys.
| Paskirtis | Amperai (A) |
|---|---|
| Relės ritės | 5 |
| Papildomi žibintai* | 20 |
| Garso signalas | 15 |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje; variklio valdymo modulis (4 cil., 2,0 l, 5, 6 cil.) | 10 |
| Transmisijos valdymo modulis | 15 |
| Elektromagnetinė kondicionieriaus sankaba (ne 4 cil. 2,0 l, ne 5 cil. dyzeliniuose); pagalbinis aušinimo skysčio siurblys (4 cil. 2,0 l. dyzeliniuose) | 15 |
| Kondicionieriaus sankabos elektromagneto relės ritė (ne 5 cil. dyzeliniuose), aušalo siurblio relės ritė (1,6 l benzininiuose Start/Stop); centrinio elektros bloko relės ritės variklio skyriaus šaltojoje zonoje (Start/Stop) | 5 |
| Užvedimo relė | 30 |
| Uždegimo ritės (1,6 l benzininiame variklyje B4204T7); kaitinimo valdymo modulis (5 cil. dyzeliniame) | 10 |
| Variklio valdymo modulis (4 cil. 2,0 l); uždegimo ritės (5, 6 cilindrų benzininis); kondensatorius (6 cil.) | 20 |
| Variklio valdymo modulis (benzininiuose, išskyrus 4 cil. 2,0l) | 10 |
| Variklio valdymo modulis (1,6 l dyzeliniuose, 5 cil. dyzeliniuose) | 15 |
| Variklio valdymo modulis (4 cil. 2,0 l) | 20 |
| Vožtuvai (1,6 l benzininiuose); oro srauto jutiklis (1,6 l, 4 cil. 2,0 l); termostatas (4 cil. 2,0 l benzininiuose); EVAP vožtuvas (4 cil. 2,0 l benzininiuose); klimato reguliavimo sistemos aušinimo vožtuvas (4 cil. 2,0 l dyzeliniuose); EGR aušinimo siurblys (4 cil. 2,0 l dyzeliniuose) Masės oro srauto jutiklis (variklis D4162T); reguliuojamas vožtuvas, degalų srautas (variklis D4162T) | 10 |
| Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5 cil. benzininis, 6 cil.) | 15 |
| Kondicionieriaus sankabos elektromagnetas (5, 6 cil.); vožtuvai (1,6 l, variklis B4204T7; 5 ir 6 cil.); variklio valdymo modulis (6 cil.); elektromagnetai (6 cil. be turbokompresoriaus); įsiurbimo kolektoriaus pavaros (6 cil. be turbokompresoriaus); masės oro srauto jutiklis (variklis B4204T7; 5 cil. benzininiuose); alyvos lygio jutiklis (5 cil. dyzeliniuose) | 10 |
| Vožtuvai (4 cil. 2,0 l); alyvos siurblys (4 cil. 2,0 l benzininiuose); centrinis „Lambda“ zondas (4 cil. 2,0 l benzininiuose); galinis „Lambda“ zondas (4 cil., 2,0 l dyzeliniuose) | 15 |
| „Lambda“ zondai (1,6 l benzininiuose, variklis B4204T7); „Lambda“ zondas (5 cil. dyzeliniuose); radiatoriaus ritininio dangčio valdymo modulis (1,6 l dyzeliniuose, 5 cil. dyzeliniuose) | 10 |
| Priekinis „Lambda“ zondas (4 cil. 2,0 l); galinis „Lambda“ zondas (4 cil. 2,0 l benzininiuose); EVAP vožtuvas (5, 6 cil. benzininiuose); „Lambda“ zondai (5, 6 cil. benzininiuose) | 15 |
| Aušalo siurblys (1,6 l benzininiuose Start/Stop); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop) | 10 |
| Uždegimo ritės (4 cil. 2,0 l benzininiuose) | 15 |
| Dyzelino filtro šildytuvas | 20 |
| Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis) | 5 |
| Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) | 10 |
| Elektromagnetinė kondicionieriaus sankaba (4 cil. 2,0 l); žvakės valdymo modulis (4 cil. 2,0 l dyzeliniuose); alyvos siurblys (4 cil., 2,0 l dyzeliniuose) | 15 |
| Aušalo siurblys (4 cil. 2,0 l benzininiuose) | 50 |
| Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) | 70 |
| Aušinimo ventiliatorius (1,6 l, 4 cil. 2,0 l benzininiuose, 5 cil. benzininiuose) | 60 |
| Aušinimo ventiliatorius (6 cil., 4 cil. 2,0 l dyzeliniuose, 5 cil.) | 60 |
Kaip Patikrinti ir Pakeisti Saugiklį
Jei pastebėjote, kad viena iš jūsų „Volvo S60“ funkcijų neveikia, pirmas dalykas, kurį turėtumėte padaryti, yra patikrinti atitinkamą saugiklį. Štai kaip tai padaryti:
- Nustatykite atitinkamą saugiklį: Naudodamiesi savininko vadovu arba saugiklių schema, nustatykite saugiklį, kuris valdo neveikiančią funkciją.
- Išjunkite degimą: Prieš tikrindami arba keisdami saugiklį, išjunkite degimą.
- Atidarykite saugiklių dėžutę: Atidarykite atitinkamą saugiklių dėžutę.
- Patikrinkite saugiklį: Apžiūrėkite saugiklį. Jei saugiklis perdegęs, vielutė viduje bus nutraukta.
- Pakeiskite saugiklį: Jei saugiklis perdegęs, pakeiskite jį nauju, tokio paties amperų saugikliu.
- Patikrinkite funkciją: Įjunkite degimą ir patikrinkite, ar funkcija vėl veikia.
Jei pakeitus saugiklį, jis vėl perdegė, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą mechaniką.
Kaip saugiai pakeisti perdegusį saugiklį
Saugiklių Tipai
Yra keletas skirtingų tipų saugiklių, kurie naudojami „Volvo S60“ automobiliuose. Dažniausiai pasitaikantys tipai yra:
- ATO/ATC saugikliai: Tai yra standartiniai peilių tipo saugikliai, kurie dažniausiai naudojami automobiliuose.
- Mini saugikliai: Tai yra mažesnė ATO/ATC saugiklių versija, naudojama, kai vietos yra mažai.
- MAXI saugikliai: Tai yra didesni saugikliai, skirti aukštos srovės grandinėms, tokioms kaip ABS siurblys.
- Stikliniai saugikliai: Senesniuose automobiliuose kartais naudojami stikliniai saugikliai, tačiau „Volvo S60“ jie retai sutinkami.
Svarbu naudoti tinkamą saugiklio tipą ir amperą, kai keičiate saugiklį. Naudojant netinkamą saugiklį, gali būti pažeista elektros sistema.
Dažniausios Saugiklių Perdegimo Priežastys
Saugikliai perdega dėl įvairių priežasčių, įskaitant:
- Perkrova: Perkrova atsiranda, kai grandinėje teka per daug srovės. Tai gali atsitikti, jei į grandinę įjungtas per didelis prietaisų skaičius arba jei grandinėje yra trumpasis jungimas.
- Trumpasis jungimas: Trumpasis jungimas atsiranda, kai laidai grandinėje liečiasi vienas su kitu. Tai gali atsitikti, jei laidai yra pažeisti arba jei jungtys yra atsilaisvinusios.
- Elektros šuolis: Elektros šuolis gali atsirasti dėl įvairių priežasčių, įskaitant žaibą arba elektros tinklo problemas.
Jei saugiklis nuolat perdega, būtina nustatyti priežastį ir ją pašalinti. Ignoruojant nuolat perdegantį saugiklį, gali būti padaryta rimtesnė žala elektros sistemai.
Prevencinės Priemonės
Norėdami išvengti saugiklių perdegimo, galite imtis šių prevencinių priemonių:
- Neprekraukite grandinių: Venkite įjungti per daug prietaisų į vieną grandinę.
- Patikrinkite laidus: Reguliariai patikrinkite laidus, ar nėra pažeidimų.
- Priveržkite jungtis: Patikrinkite, ar visos jungtys yra tvirtai priveržtos.
- Naudokite tinkamus prietaisus: Naudokite tik tuos prietaisus, kurie yra skirti naudoti su jūsų automobilio elektros sistema.
Papildomi Patarimai
- Visada turėkite atsarginių saugiklių.
- Naudokite tinkamus įrankius saugikliams keisti.
- Jei nesate tikri, kaip pakeisti saugiklį, kreipkitės į profesionalą.
- Išsaugokite savo savininko vadovą, kad galėtumėte greitai rasti saugiklių schemas.
Šis vadovas turėtų suteikti jums išsamų supratimą apie „Volvo S60“ saugiklių reikšmes ir langų apiplovimo sistemos gedimus. Atminkite, kad saugumas yra svarbiausia, todėl jei nesate tikri dėl kažko, visada kreipkitės į profesionalą. Tikimės, kad šis straipsnis padės jums išspręsti elektros problemas ir palaikyti savo „Volvo S60“ puikios būklės.
